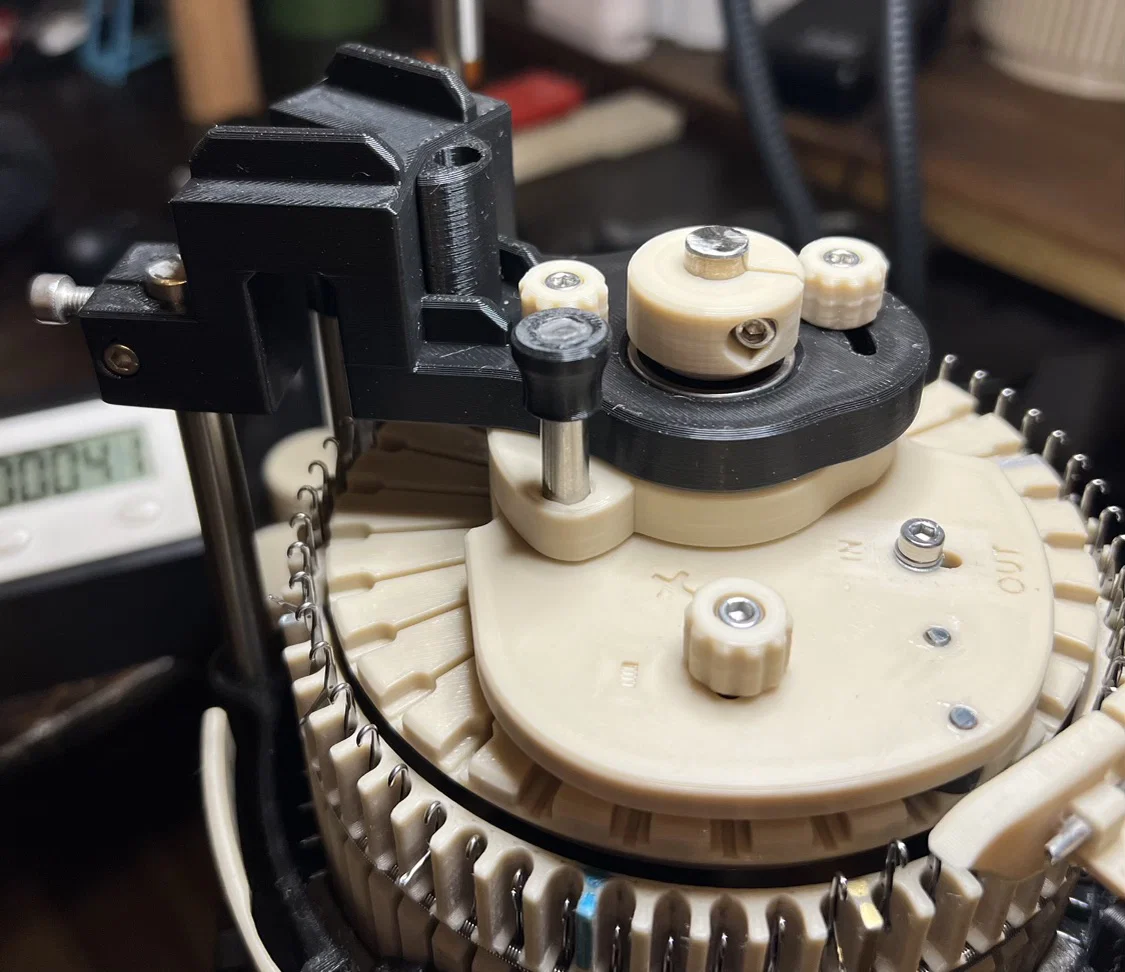

CSM ribber cải tiến kèm tappet drive pin

Bình thường, bạn có thể gạt needle switch trên tappet plate về vị trí needles-IN-work hoặc needles-OUT-of-work. Nhờ vậy bạn tránh được việc ribbing theo đúng nghĩa, nhưng bạn lại không thể quay ngược tay quay (ví dụ để đan gót và mũi), vì tappet plate vẫn đang chuyển động và thao tác này chỉ làm được theo chiều ngược kim đồng hồ.

Với bản mod này, bạn không chỉ “tắt” needles mà còn đưa tappet plate ra khỏi hoạt động hoàn toàn, nên bạn có thể đan tới lui (back and forth) tùy ý. Việc đan gót và mũi sẽ thoải mái hơn chút, vì bạn không bị bắt buộc phải park needles và tháo ribber ra hoàn toàn.

Phần cứng bổ sung để lắp ráp (ốc/vít và đai ốc cho cams… xem ribber bản gốc):

• 2x trục 8mm, dài 110 mm – để gắn ribber vào cam shell
• 1x trục 8mm, dài 62 mm – trục cho ribber dial
• 1x trục 6mm, dài 38 mm – drive pin
• 2x vít M4 – chỉnh ngang (horizontal) vị trí ribber dial

Lắp ráp:

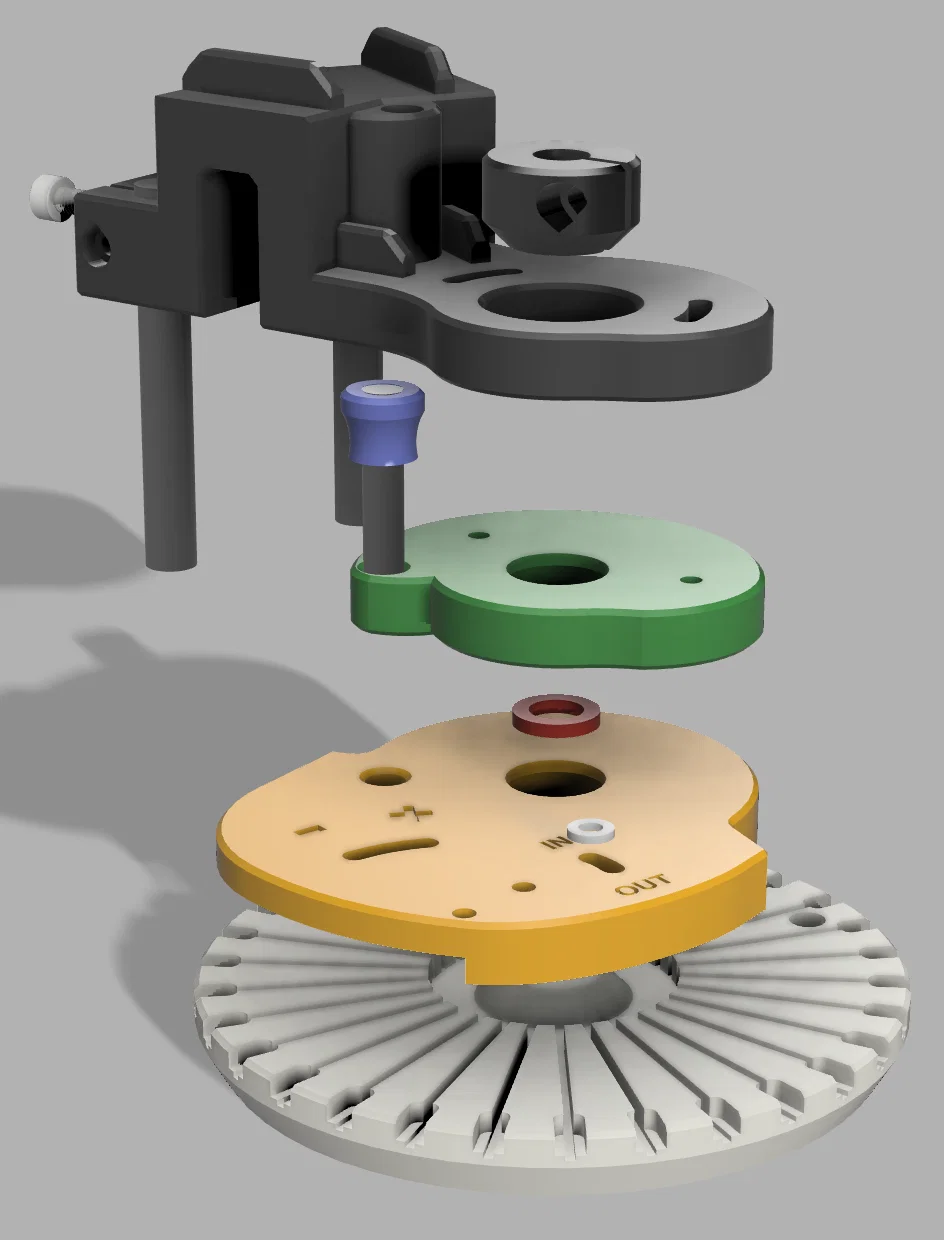

Xem hình CAD để biết cách ráp các phần lại với nhau. Đặc biệt, đừng quên “Tappet v2 washer” (màu đỏ)!

Gợi ý:

• Lỗ xuyên (through-hole) trên tappet driver và lỗ mù (blind hole) trên chính tappet plate khá khít so với trục 6mm. Có thể bạn sẽ cần chà nhám nhẹ để pin vào vừa đẹp, nhưng không bị rơ (backlash). Thiết kế cố ý như vậy để đảm bảo lắp vào trơn nhưng không lắc. Mình thường cuộn một miếng giấy nhám rồi xoay nhẹ trong lỗ để nới từ từ đến đúng kích thước. Trong lúc chà, nhớ thử lại với pin để kiểm tra.
• Bạn không bắt buộc phải dùng cái “in/out washer” nhỏ, nhưng nó giúp nhiều để tránh cho đầu vít M3 làm hư/tì xước tappet plate.
• Về ribber arm, “adjustable” nghĩa là bạn có thể chỉnh góc giữa ribber dial và mặt trên của cylinder để canh thẳng hàng, bằng cách vặn vào/ra hai vít M4 ở bên hông tay đòn.
  Cách dễ nhất là lúc lắp thì canh các trục vuông góc trước bằng vít, rồi tinh chỉnh sau khi đã có sợi và treo tạ.

Ở đây bạn có thể xem cách nó hoạt động:
