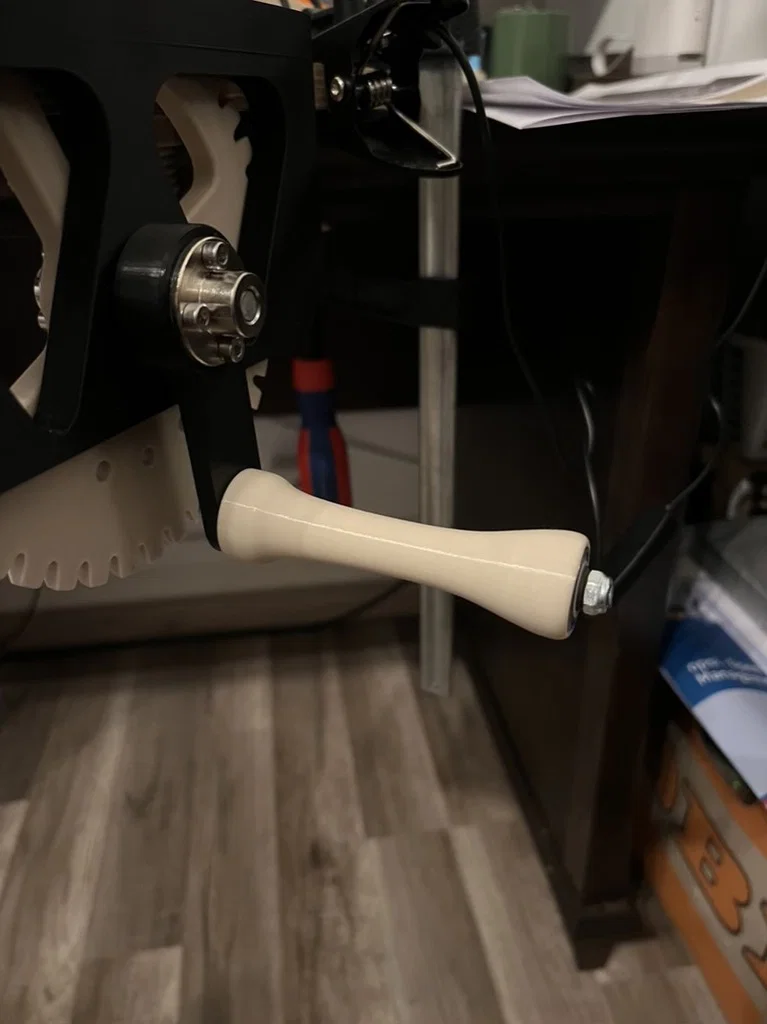

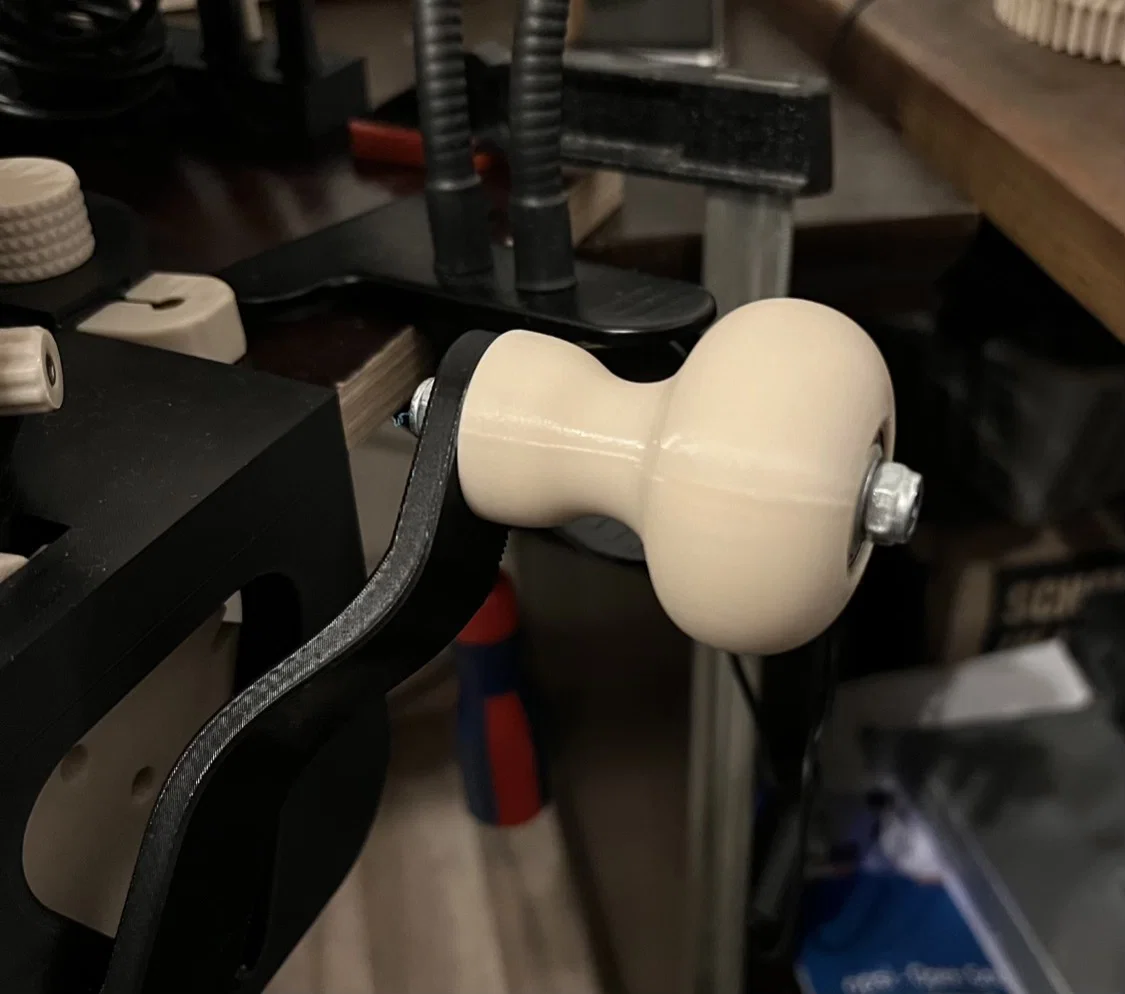

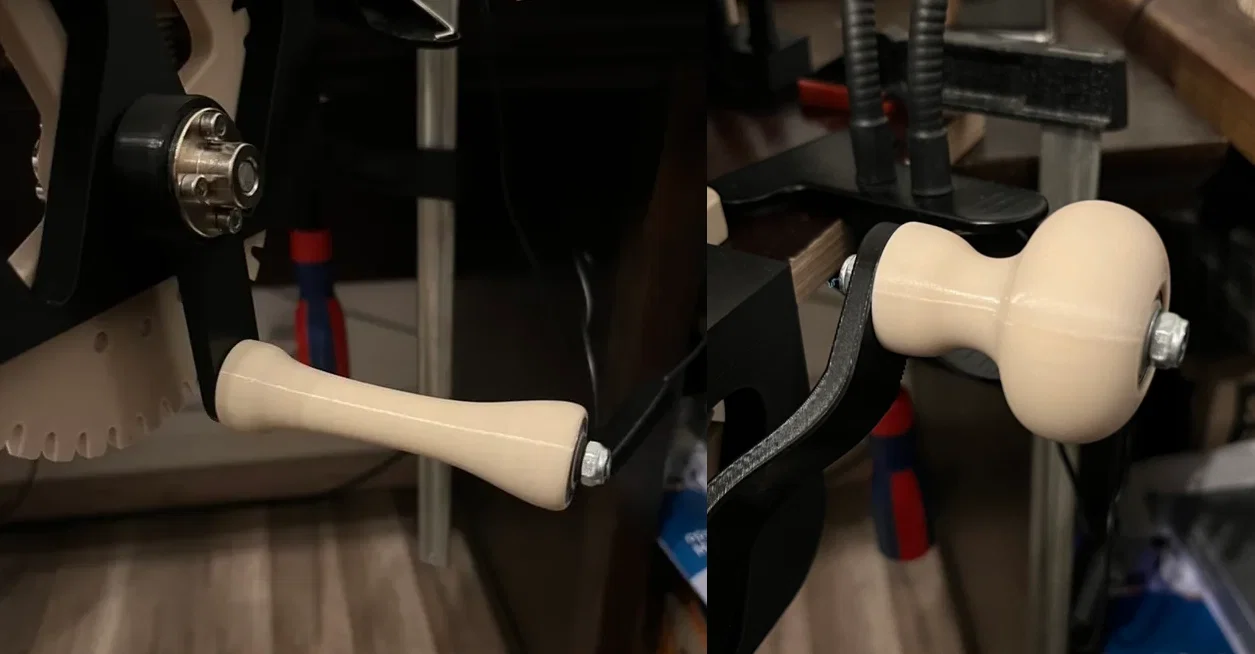

Tay quay CSM cỡ lớn hơn, có đỡ vòng bi

Mình làm một tay quay mới cho chiếc CSM tuyệt vời của MrRoboto19. Tay quay này to hơn một chút và có 2 vòng bi skateboard, theo mình thấy thì quay mượt hơn rất nhiều.

In 2 cái shim.

Để lắp tay quay, bạn cần thêm:

• 2 vòng bi skateboard 608
• Ty ren M6 kèm ê-cu nyloc
• 2 shim, loại 0.4mm hoặc 1mm

Ép vòng bi vào đúng vị trí ở cả hai bên tay quay, lắp shim vào rồi siết lại. Bạn chọn loại shim nào cũng được. Chỉ cần đảm bảo tay quay không chạm vào tay đòn và có thể quay tự do.

In tay quay theo phương đứng, với đầu nhỏ hơn (!) đặt xuống bàn in, và bật support.

Phần hõm đặt vòng bi ở phía này được làm sâu hơn một chút để bù cho bề mặt thô hơn sau khi gỡ support, nhằm đảm bảo vòng bi vẫn nằm flush với mặt bên này của tay quay.

EDIT 25.11.23:

Thiếu vòng đệm khoảng cách bên trong (inner distance ring) ở chỗ vòng bi tiếp xúc với tay quay. Đã sửa.
