Khay Đựng Đồ Linh Tinh Có Dê (OpenSCAD)

Giới thiệu

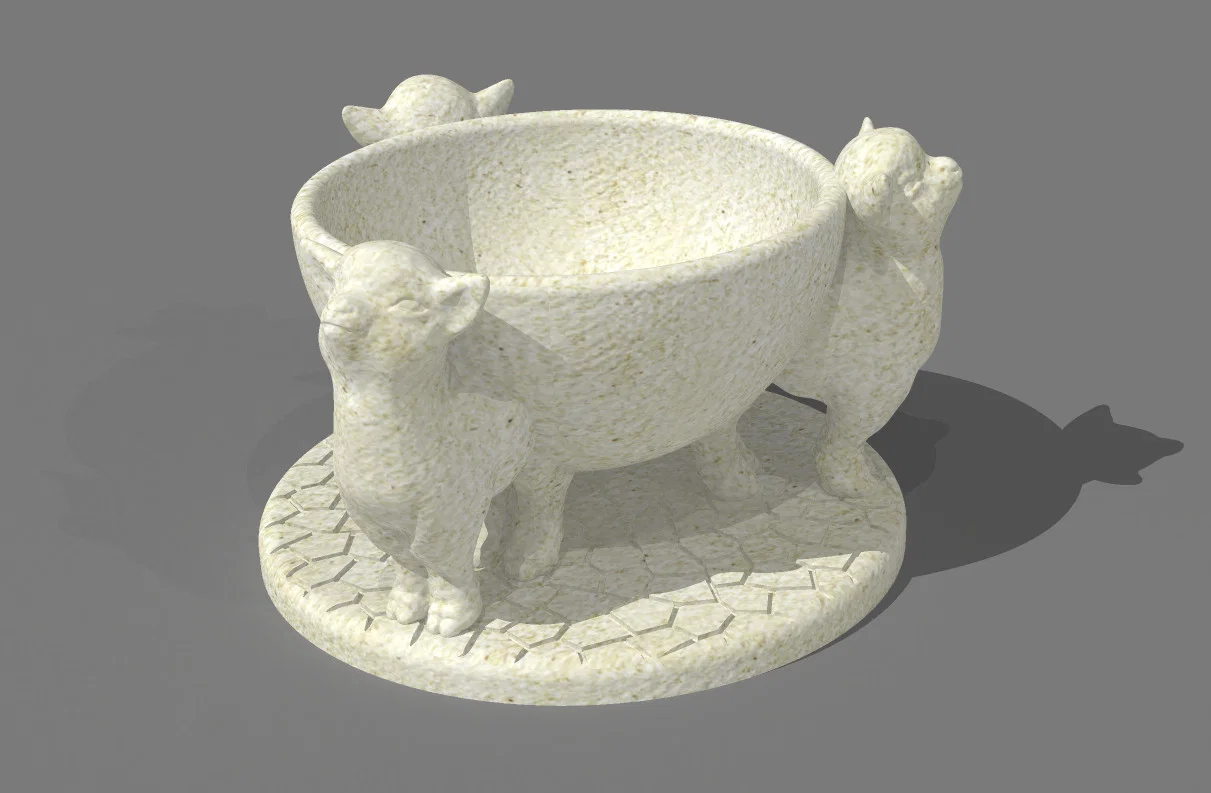

Mẫu “Catch-All Tray.stl” được tạo bằng một script OpenSCAD và dựa trên hai thiết kế khác:

1. Bản Smug goat của VoxInaudita. License: Public Domain.
2. Bản của Steve DeGroof. License: Public Domain.

Script OpenSCAD cũng được đính kèm, thuộc Public Domain, và file STL tạo ra cũng là Public Domain.

Slicing và in file stl

Cần dùng support.

Flow cho support mình để 95% và Density 10%. Vậy sẽ dễ gỡ support hơn.
Để gỡ phần support ở giữa, mình dùng tua vít với búa gõ cho nó cắt vào phần support vòng quanh. Sau đó mình kéo ra bằng kìm mũi dài và làm sạch lại bằng dao.

Z Seam được đặt ở giữa, nên mỗi con dê sẽ có Z Seam ở mặt sau. Cura có thể đặt Z Seam vô giữa bằng cách chỉnh X và Y về 0 và để ở chế độ “Relative”.

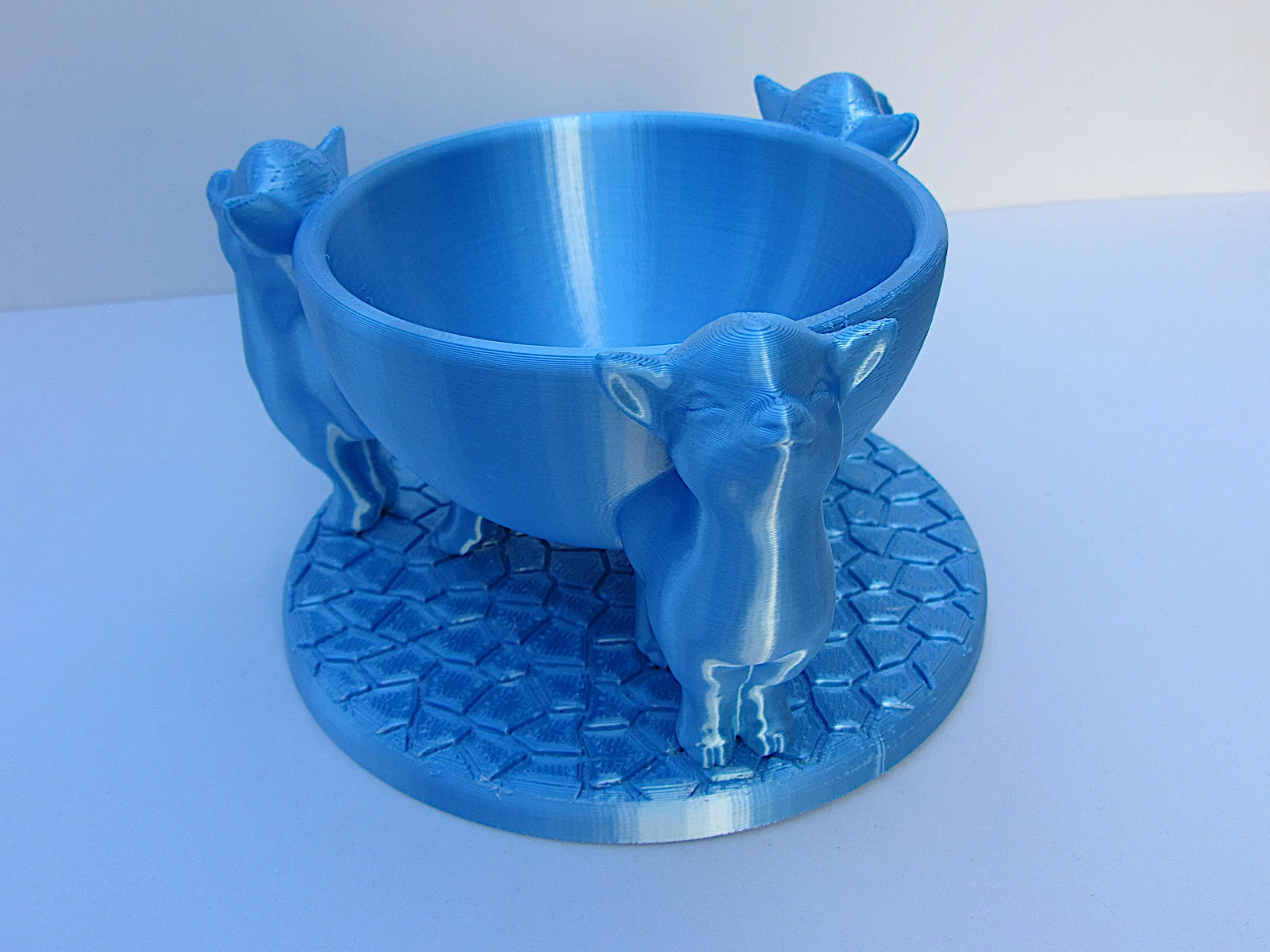

SilkPLA mình dùng khá giòn, nên cũng giúp gỡ support dễ hơn. Nhược điểm của SilkPLA là Z Seam sẽ thấy rõ ở mặt trong của cái khay/bát.

Các thiết lập slicer khác: 2 Walls (2 perimeters), 4 Top Layers, 3 Bottom Layers. Grid Infill 15%, Layer Height 0.2.
Với Size 100%, khối lượng thành phẩm là 130 gram.
Layer height 0.16 sẽ đẹp hơn, nhưng sẽ tăng thời gian in từ 12 tiếng lên 14 tiếng trên máy của mình.

Dùng script này với OpenSCAD

OpenSCAD là phần mềm miễn phí: https://openscad.org/

Để dùng script, tải mẫu Smug Goat rồi để file stl chung thư mục với script. Mở script trong OpenSCAD.

Smug Goat là một file stl khá nặng. Bản OpenSCAD 2021 render chậm quá nên không ổn. Mình dùng bản (development) 2023 và bật một số tối ưu.

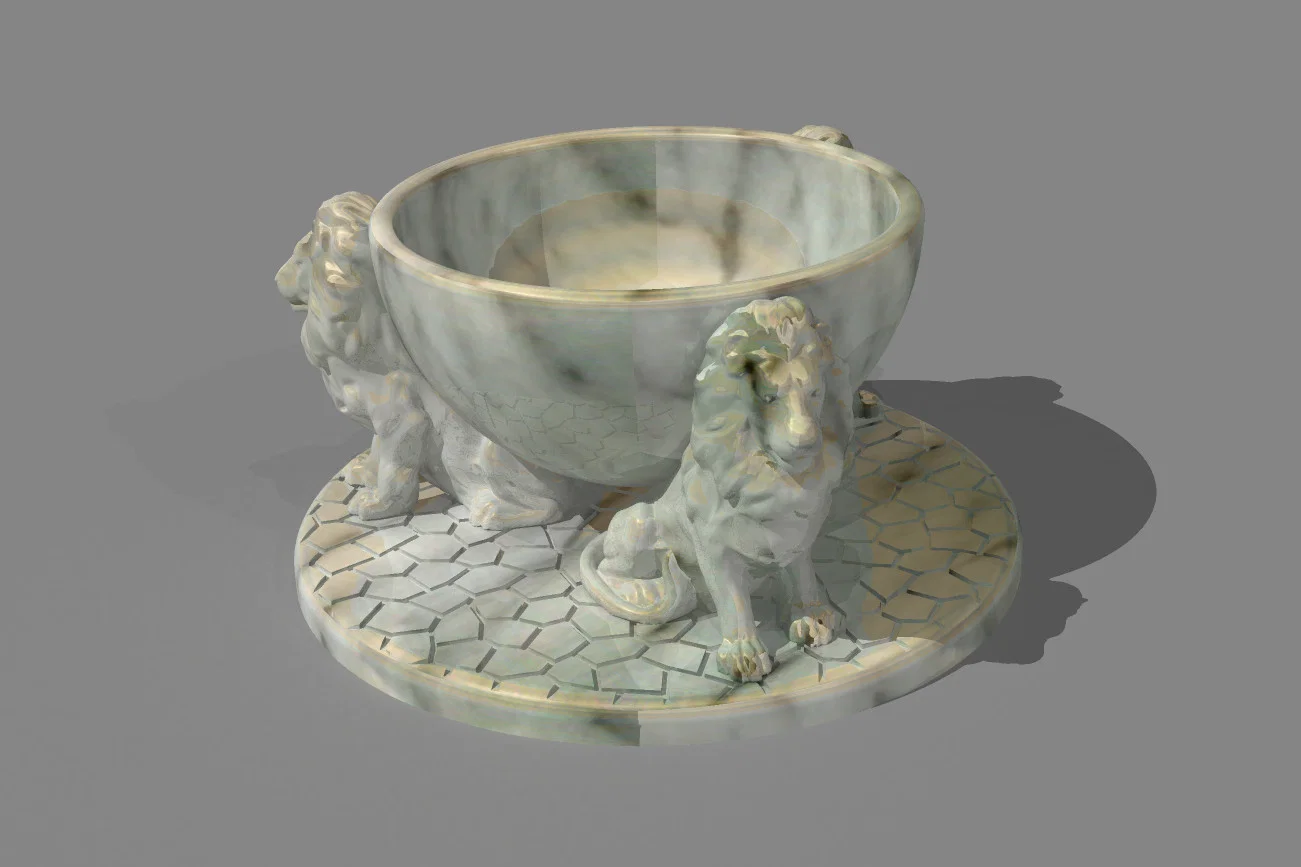

Bạn có thể dùng bất kỳ con vật nào bạn thích, nhưng OpenSCAD không render được mọi file stl. Mình có thêm một hình render của cái khay/bát với mấy con sư tử. Hướng dẫn làm nằm trong script.
