Thước đo ly hợp trượt WG24 cho 20HP và 30HP

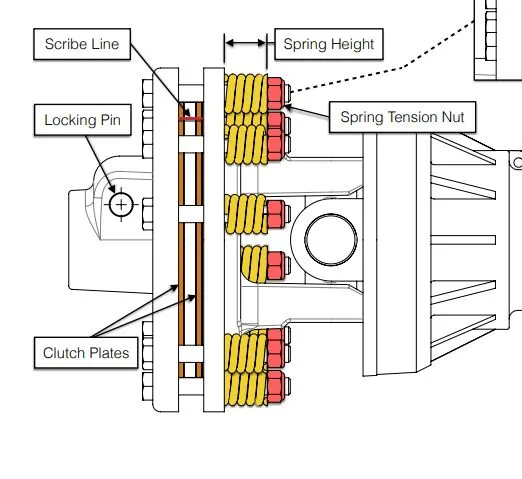

Cái ly hợp trượt được cung cấp trên trục PTO cho máy xay gốc WG24 phải được điều chỉnh theo công suất ngựa của máy kéo. Việc điều chỉnh ly hợp trượt bao gồm việc siết chặt các lò xo đến một mức tải trước nhất định dựa trên công suất ngựa (HP).

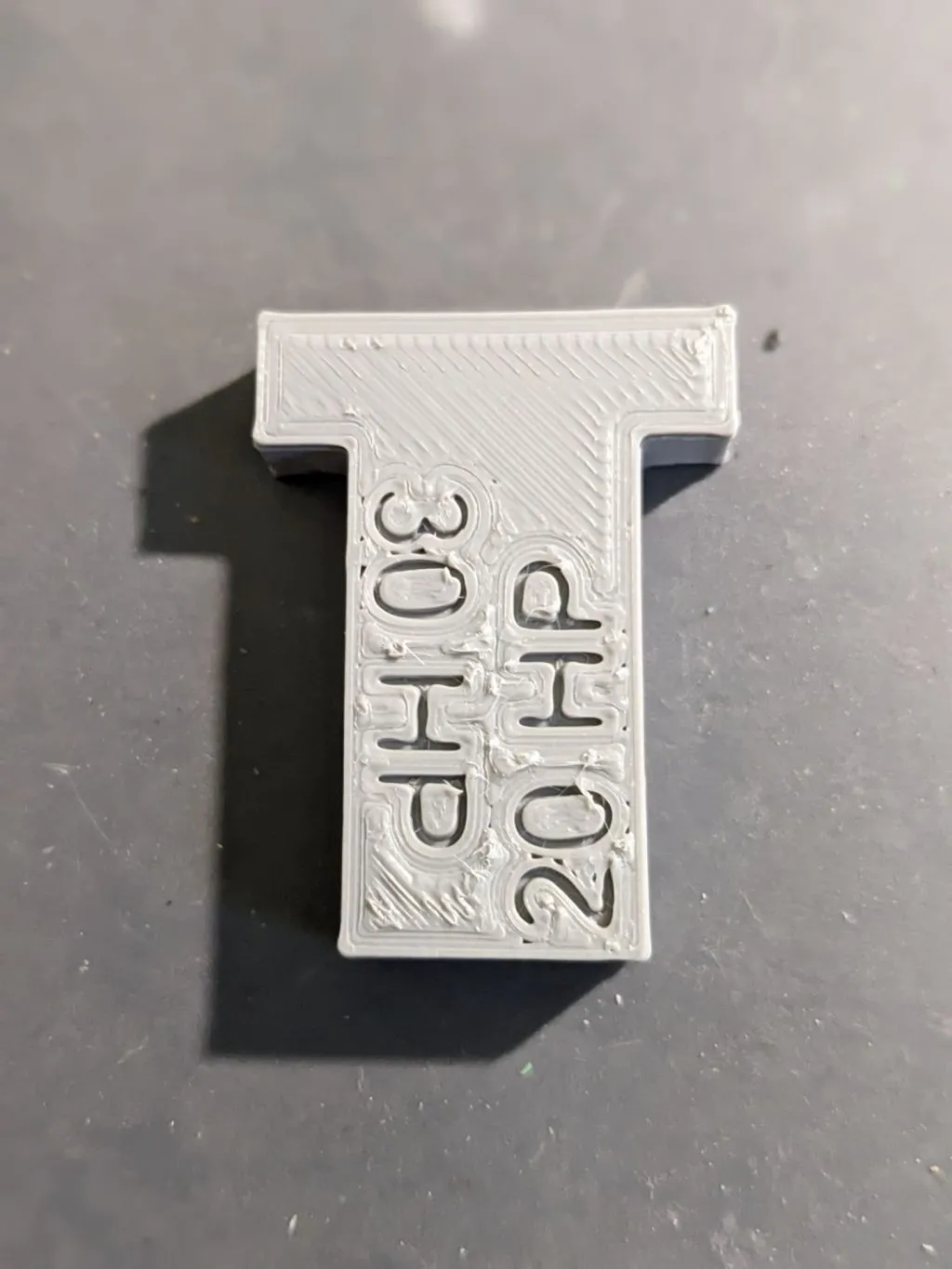

Điều này thường được thực hiện bằng cách sử dụng thước kẹp, điều này có thể khó khăn do có thể bị cản trở bởi tấm bảo vệ trục PTO. Cái thước này cho phép so sánh dễ dàng mà không cần phải xử lý với thước kẹp cồng kềnh. Cái thước này có chiều cao phù hợp cho 20 và 30 HP.

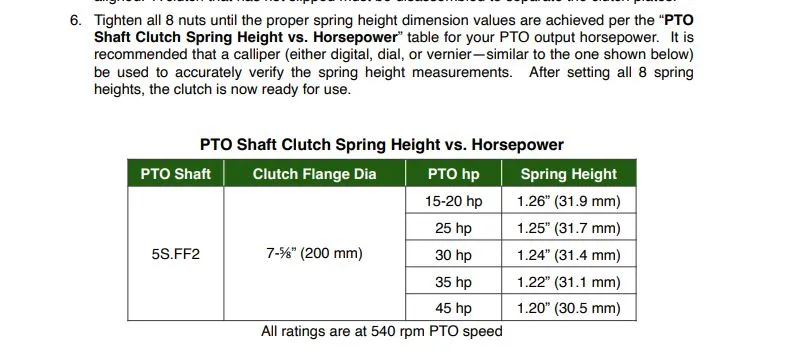

Xin lưu ý rằng sự khác biệt giữa chiều cao 20 và 30 HP chỉ là 0.5 mm. Máy in cần phải có khả năng sản xuất kích thước này một cách chính xác. Kiểm tra cái thước in để xác minh kích thước thực tế trước khi sử dụng. Cắt bỏ bất kỳ lớp nền “chân voi” nào trước khi sử dụng.

XIN LƯU Ý: Cái thước này chỉ dành cho việc sử dụng với ly hợp trượt được cung cấp với phiên bản gốc 2022 của trục PTO WG24. Kích thước lò xo làm việc cho các ly hợp trượt khác có thể rất khác nhau. Xác minh kích thước cho chiều cao lò xo mục tiêu trước khi sử dụng.

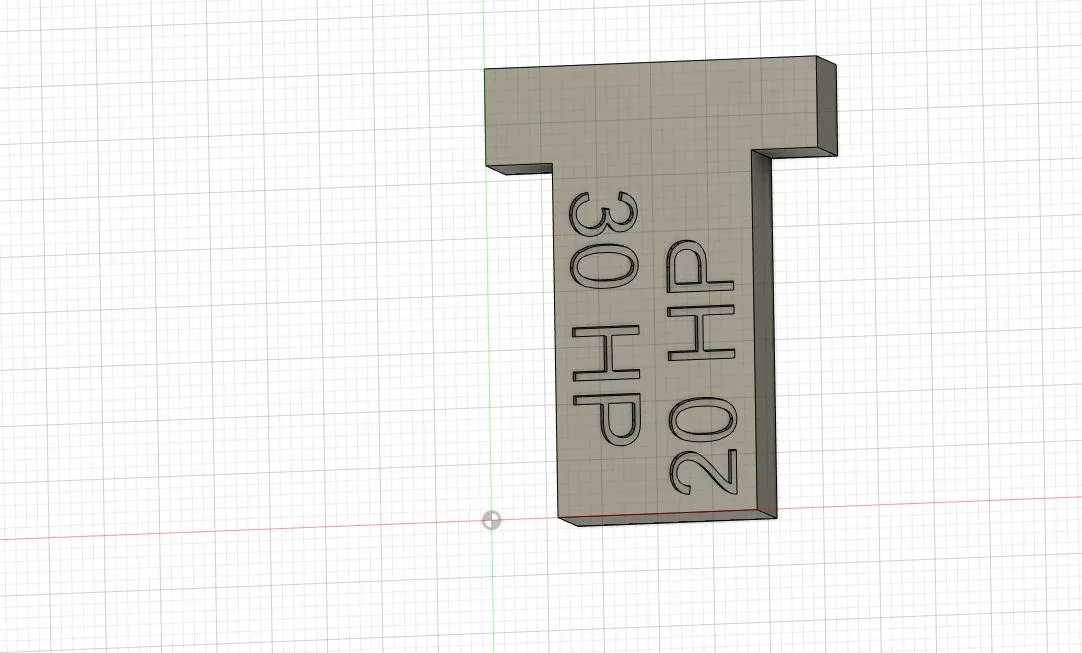

Các tệp STL, nguồn Fusion 360 và STEP được cung cấp.
