Transformers: Ham và Cheese

Gần đây mình có đem mẫu tham gia cuộc thi “Toy Cars” và vui quá trời, nên mình phải làm thêm Transformers nữa. Nhưng mình sẽ không làm xe hơi, van, máy bay hay bất kỳ loại phương tiện nào đâu. Mấy cái đó làm nhiều rồi, mình muốn làm Transformers từ những đồ vật đời thường ngẫu nhiên hơn, kiểu như… một ổ bánh sandwich Ham và Cheese.

Transformer mình mê nhất từ trước tới giờ là Soundwave. Mình thích cái kiểu băng cassette cũng biến hình thành robot nhỏ, nên lúc lên ý tưởng mình biết mình muốn đưa một thứ tương tự vào thiết kế. Ban đầu mình chốt làm cái toaster với hai lát toast có thể biến hình, và nghĩ nên làm phần toast trước vì có vẻ khó nhất. Mà tới lúc thiết kế và in xong một lát thì mình mới nhận ra: cái “toast” của mình không giống toast, nó giống bánh mì thường. Thế là mình đổi hướng, bắt đầu làm nó thành sandwich, rồi cuối cùng ra Ham và Cheese.

Mình vẫn đang làm cái toaster (đang làm luôn) nhưng chắc nó sẽ thành kiểu Decepticon bounty hunter gì đó rượt tụi này, kiểu “Khi tao bắt được tụi bây là tụi bây thành toast cho coi!”

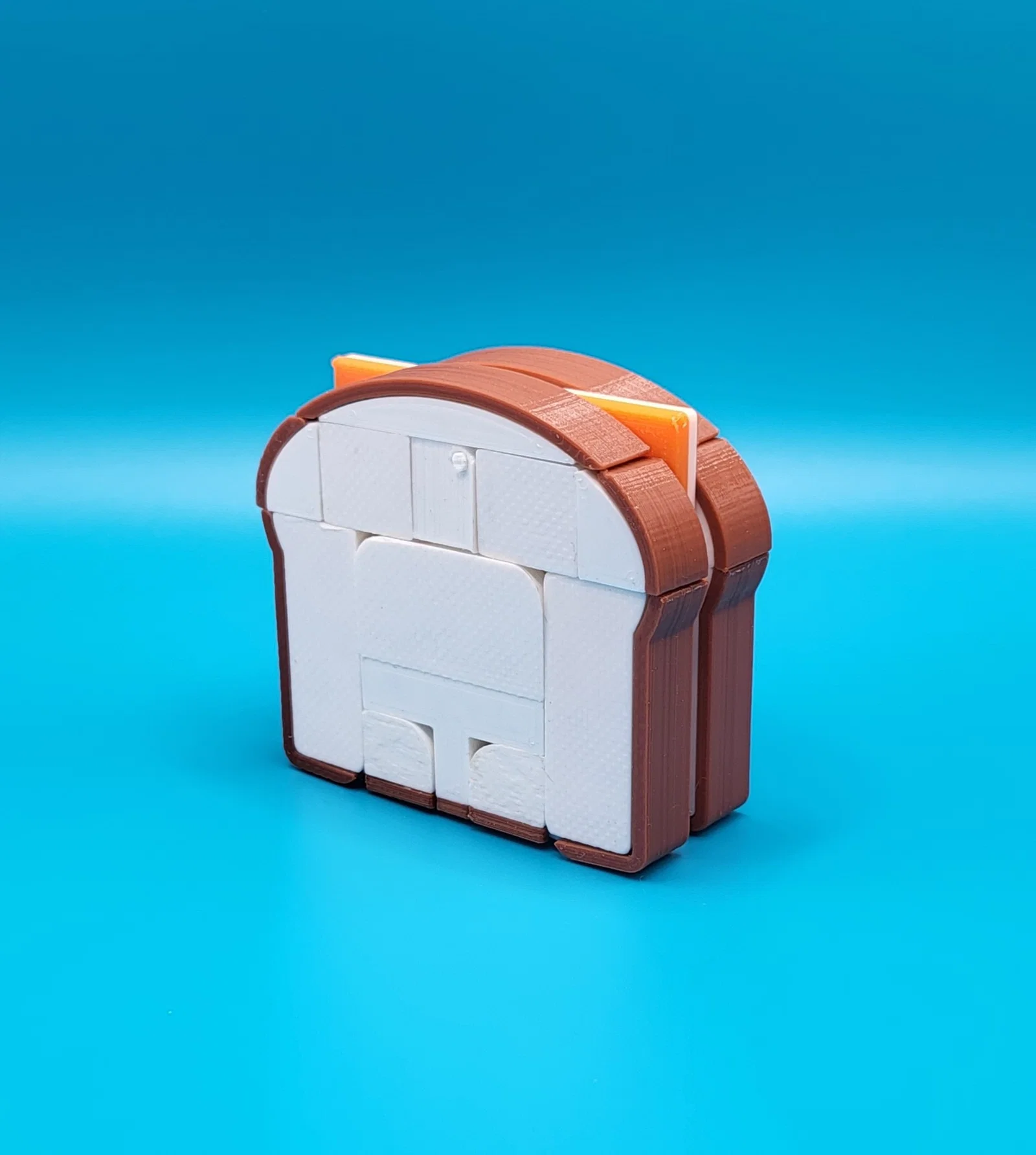

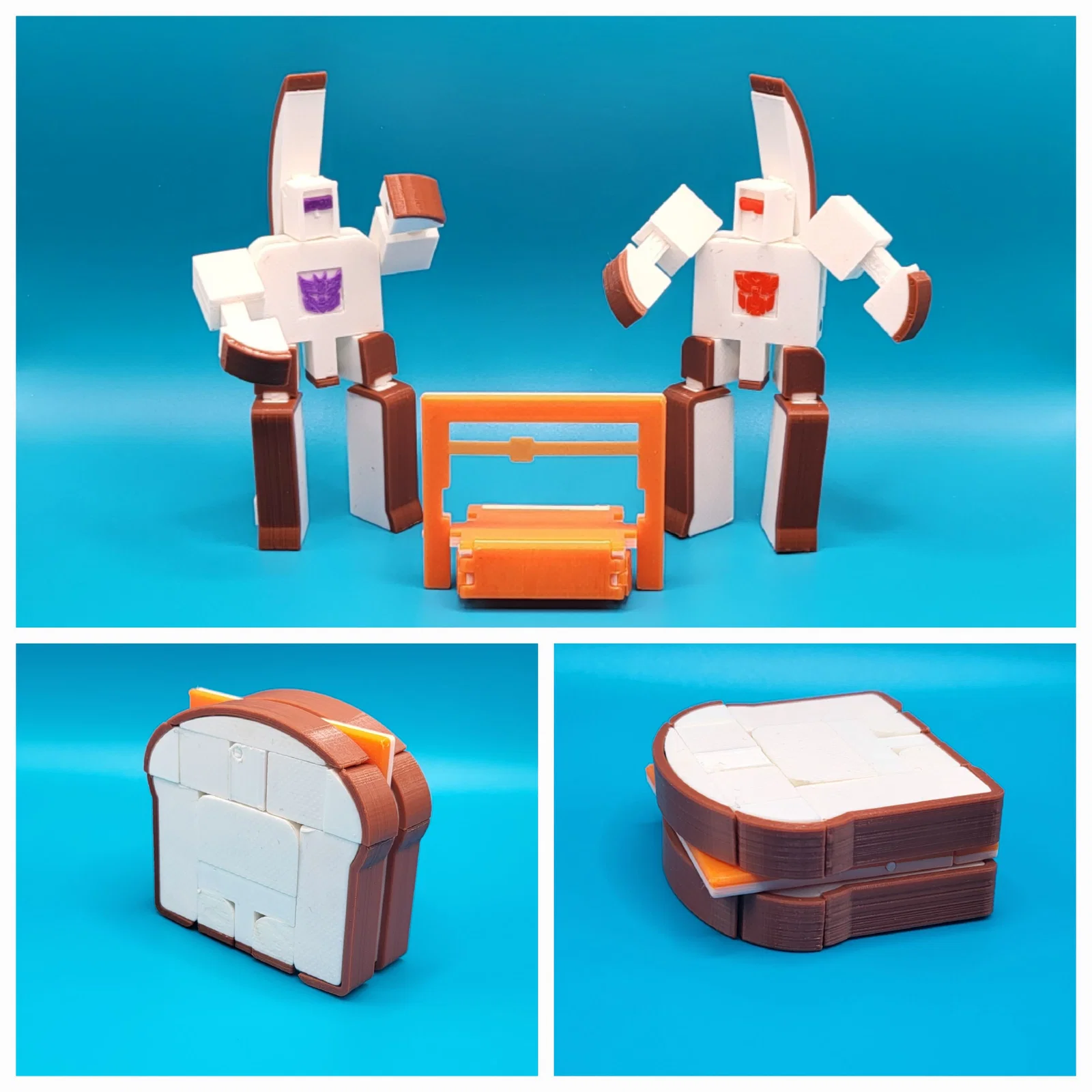

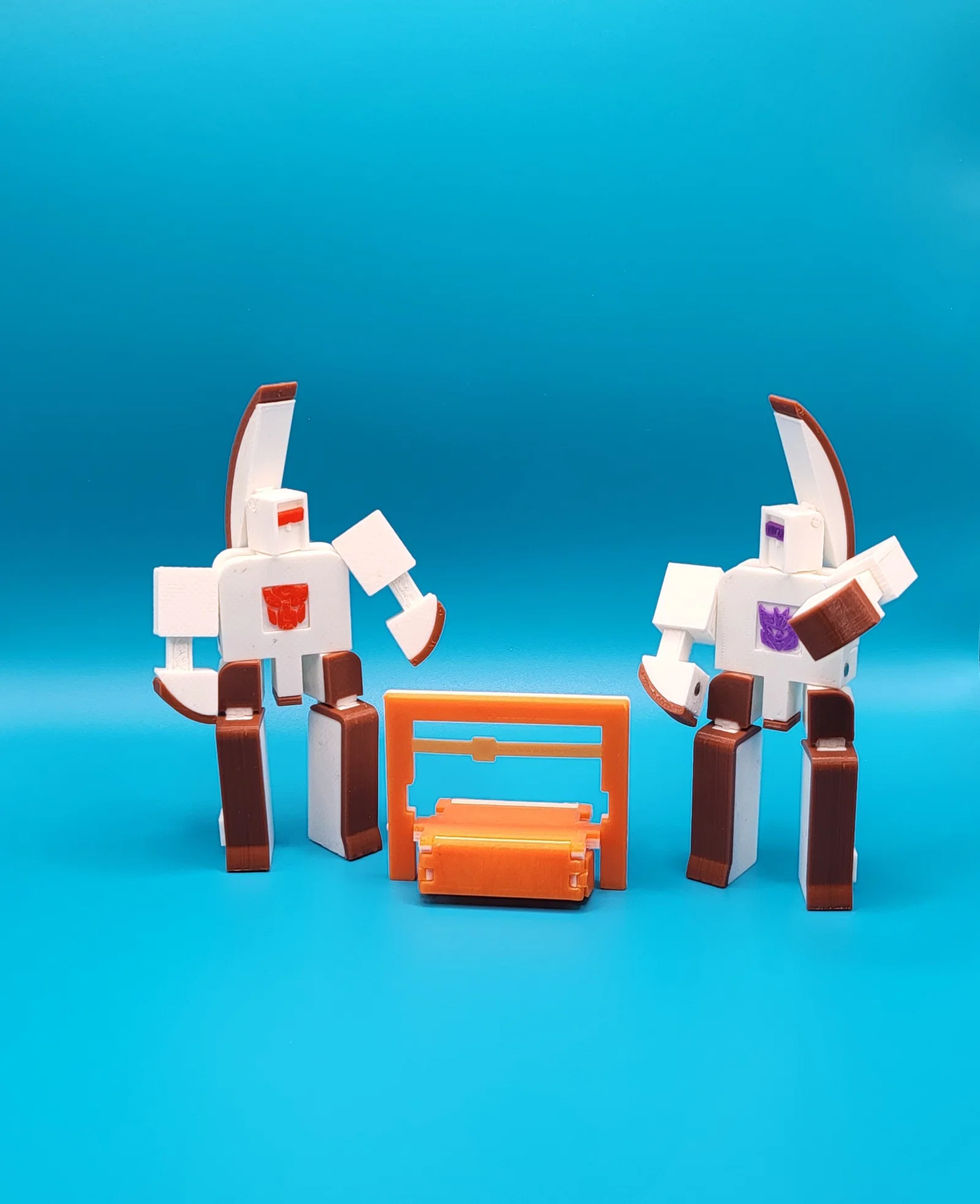

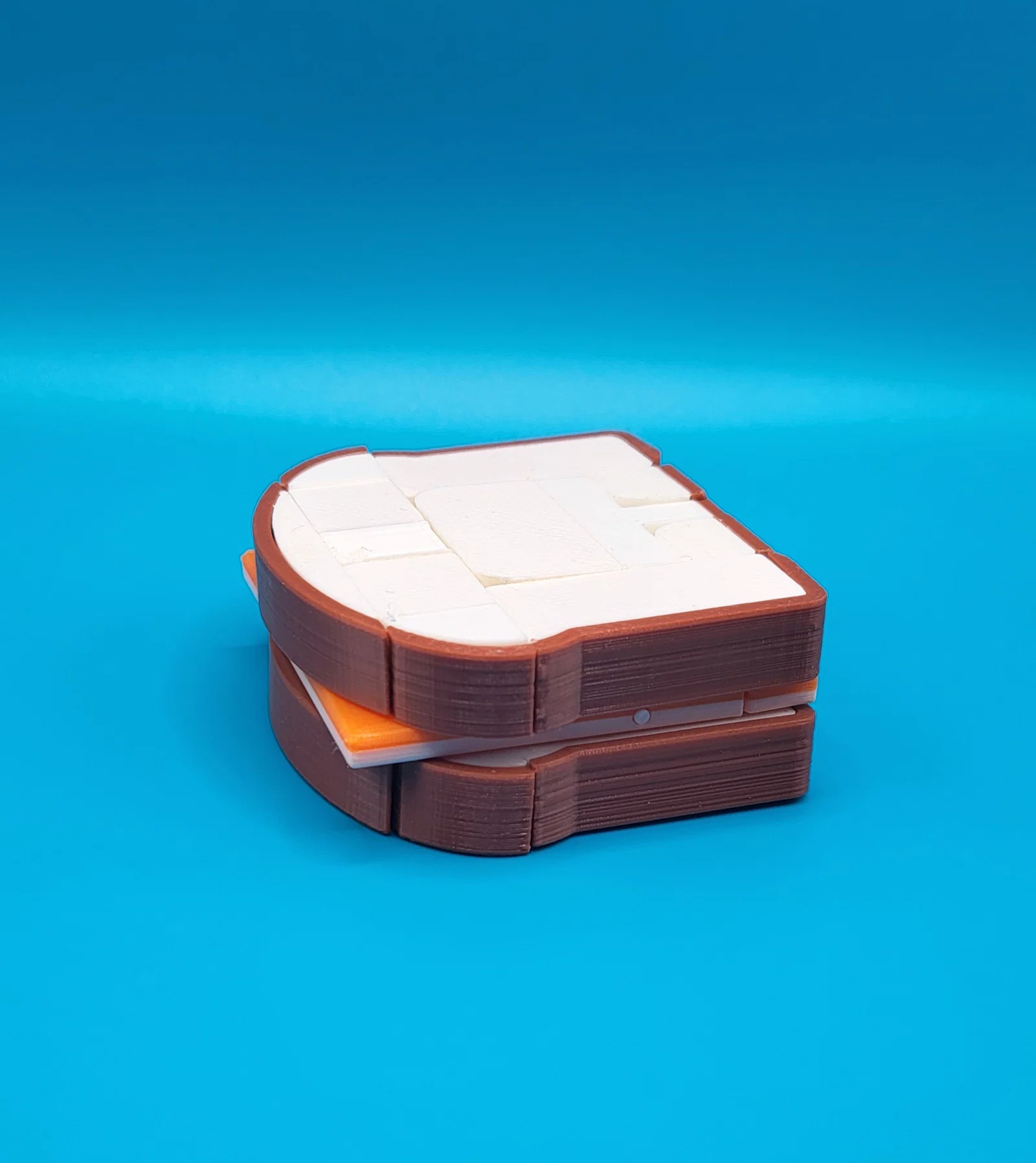

Vì ban đầu thiết kế để nhét vô một Transformer khác nên mẫu này khá nhỏ. Ở dạng sandwich thì kích thước 64 mm x 57 mm x 24 mm. Ở dạng robot thì cao khoảng 115 mm

TLDR: Mình rất thích làm Transformers nên chắc chắn sẽ còn ra thêm.

BACKSTORY:

Bị ép làm lính ở hai phe đối địch trong một cuộc chiến không hồi kết, Autobot Ham và Decepticon Cheese bỏ chiến trường khi họ gác khác biệt sang một bên, tìm được điểm chung trong tình yêu với cả 3D printing lẫn những chiếc sandwich ngon lành.

Bị dán nhãn đào ngũ, Ham và Cheese phải chạy trốn khi bị cả Decepticons lẫn Autobots săn đuổi.

ASSEMBLY:

Đang trong quá trình hoàn thiện. Hiện giờ ở đây mới có hình thôi, chắc bạn nhìn hình cũng ráp được, nhưng mình sẽ viết hướng dẫn kèm hình sớm. Nội dung sẽ được cập nhật trong vài ngày tới.

Optional hardware:

5 mm x 3 mm neodymium magnets X 4
3 mm x 1 mm neodymium magnets X 16

Kéo xuống cuối phần hướng dẫn lắp ráp để xem cách dùng magnets.

Bạn nên gắn phần đùi vào ngực trước. Lấy 2 miếng của đùi phải và đặt miếng to hơn xuống dưới Chest 1 sao cho viên bi trên Chest 1 nằm đúng vào rãnh trên miếng đùi, như hình bên dưới.

Sau đó lấy miếng đùi phải nhỏ hơn đặt chụp lên trên.

Tới bước này mình nhỏ vài giọt keo vào hai lỗ ở mặt dưới của các miếng đùi trước khi gắn right thigh crust, như hình dưới.

Lặp lại y chang cho đùi trái, rồi mình chuyển qua phần chân. Phần này cần Right Leg 1, Right Leg 2 và Leg Crust.

Right Leg 1 và Right Leg 2 bấm khớp (snap) vào nhau, chụp qua đùi phải như hình dưới.

Trượt Leg crust chụp lên phần trên của chân phải. Lặp lại các bước cho chân trái rồi để hai chân đã ráp xong qua một bên chút.

Tiếp theo mình sẽ ráp tay. Phần này bạn cần Left Arm 1, Left Arm 2, Left Arm 3 và Arm Crust.

Luồn Left Arm 3 vào Left Arm 1, nhớ canh sao cho mặt phẳng của Left Arm 3 cùng hướng với viên bi trên Left Arm 1. Xem hình dưới để đúng chiều.

Lấy Left Arm 2 và bấm khớp vào đúng vị trí trên Left Arm 1.

Gắn Arm Crust vào đầu của Left Arm 3 là xong một tay. Lặp lại cho tay phải rồi để qua một bên.

Để ráp đầu bạn cần Head 1, Head 2, Head Pin, Head Crust và Glasses.

Đầu tiên lắp Head 2 vào Head 1 rồi cắm Head Pin.

Sau đó bấm Head Crust vào Head 2, còn glasses thì chỉ cần bấm vào Head 1 là được.

Giờ mình gom tất cả các phần lại: Chest 1 (đã gắn chân), cả hai tay, cái đầu và Chest 2.

Đặt tay xuống để viên bi trên mỗi tay nằm vào rãnh trên Chest 1, rồi đặt đầu vào Chest 1 như hình dưới.

Trước khi bấm Chest 2 vào, mình có quét một ít keo lên ba cái chốt (pegs) trên Chest 2.

Hai cái logo sẽ cần đổi filament. Mình in mọi thứ với layer height 0.12 mm, như vậy logo sẽ được slice thành 12 lớp. Bạn đổi filament sau lớp thứ 6.

Mẫu Ham và Cheese printer ráp rất dễ. Mình dùng các đoạn vụn PLA 1.75mm làm chốt (pins) cho mọi khớp. Mình đổi filament từ cam sang sakura pink khi bản in được 50%.

Với cách orient hiện tại, màu bạn in trước sẽ là màu của “printer” khi biến hình.

OPTIONAL:

Bạn sẽ thấy mỗi chân có hai lỗ 3mm x 1mm, mỗi bên của Chest 1 có một lỗ, và cả hai miếng Arm 3 cũng có lỗ. Ngoài ra mỗi miếng Leg 1 còn có lỗ 5mm x 3mm.

Tất cả các lỗ này là để gắn magnets (tùy chọn) giúp giữ chặt khi transform.

Nhớ canh đúng chiều cực (orientation) của magnets trước khi đặt vào các chi tiết đã in.

NOTES:

• Mình in mọi thứ với layer height 0.12 mm và speed 50 mm/s
