Mô hình 3D DC-Jack có cầu đấu vít - Hỗ trợ thiết kế vỏ hộp dự án

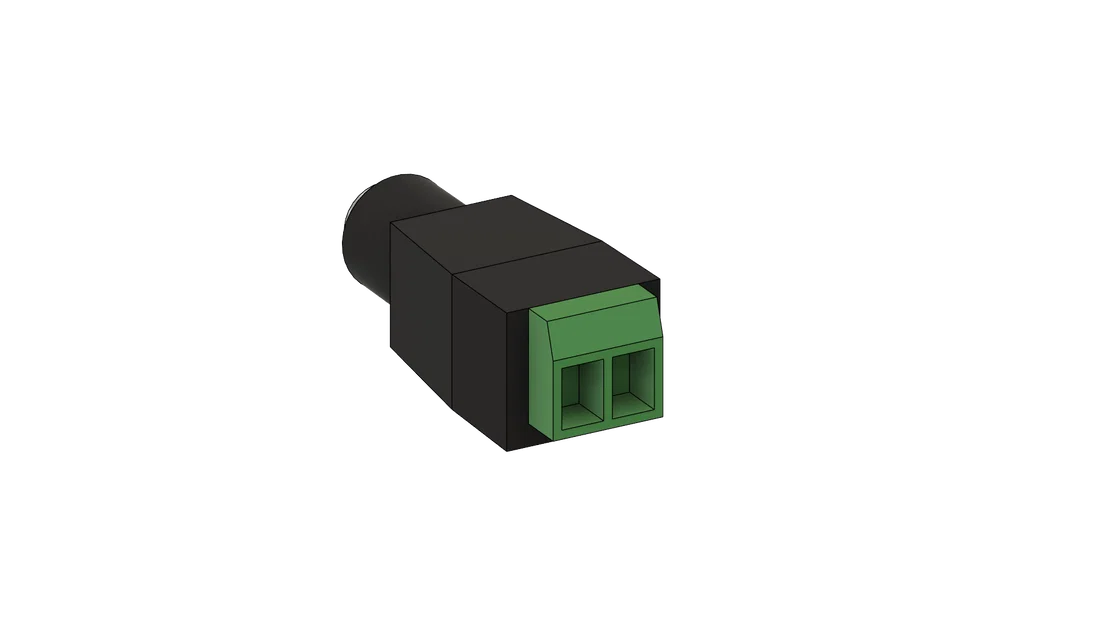

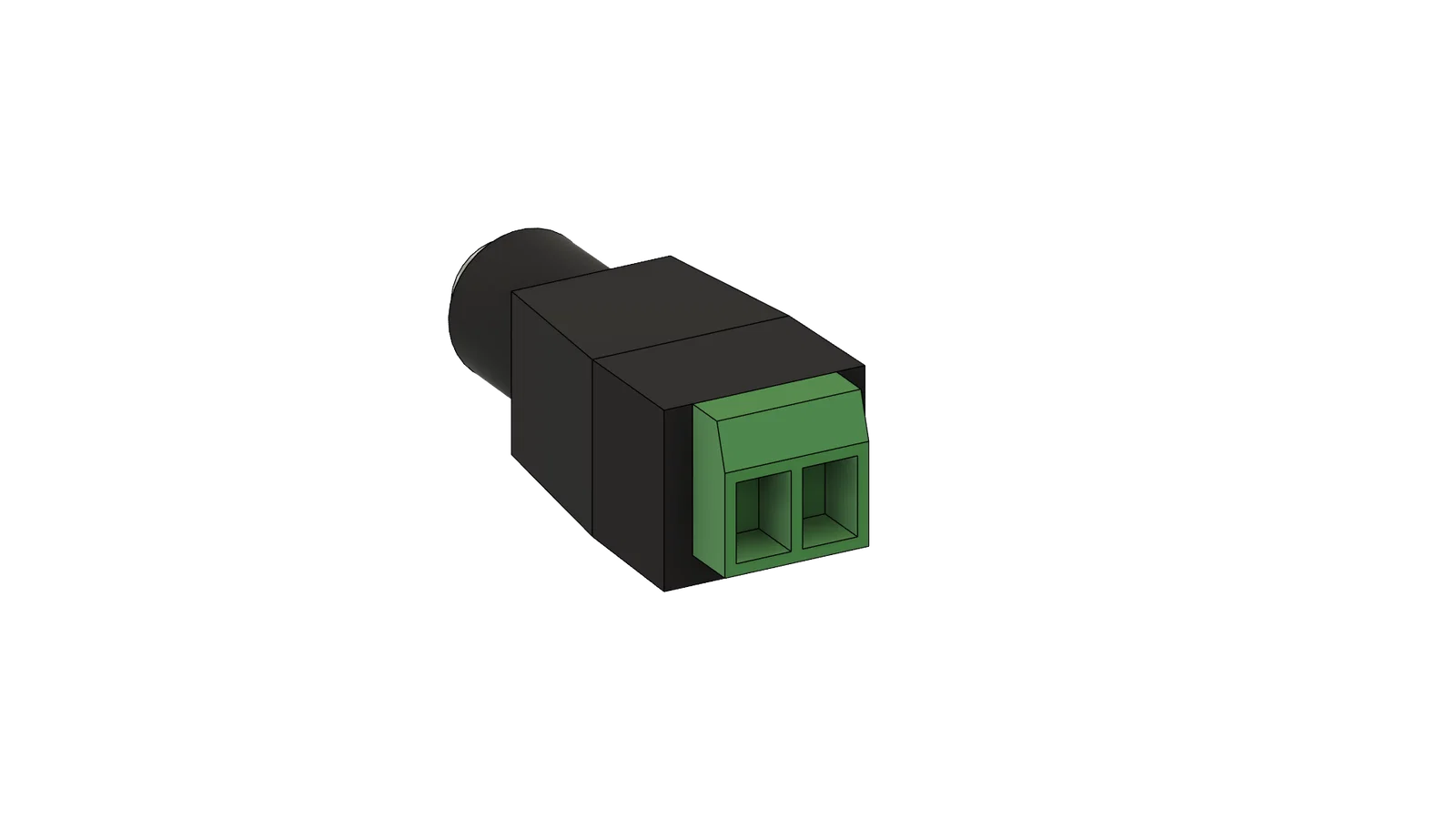

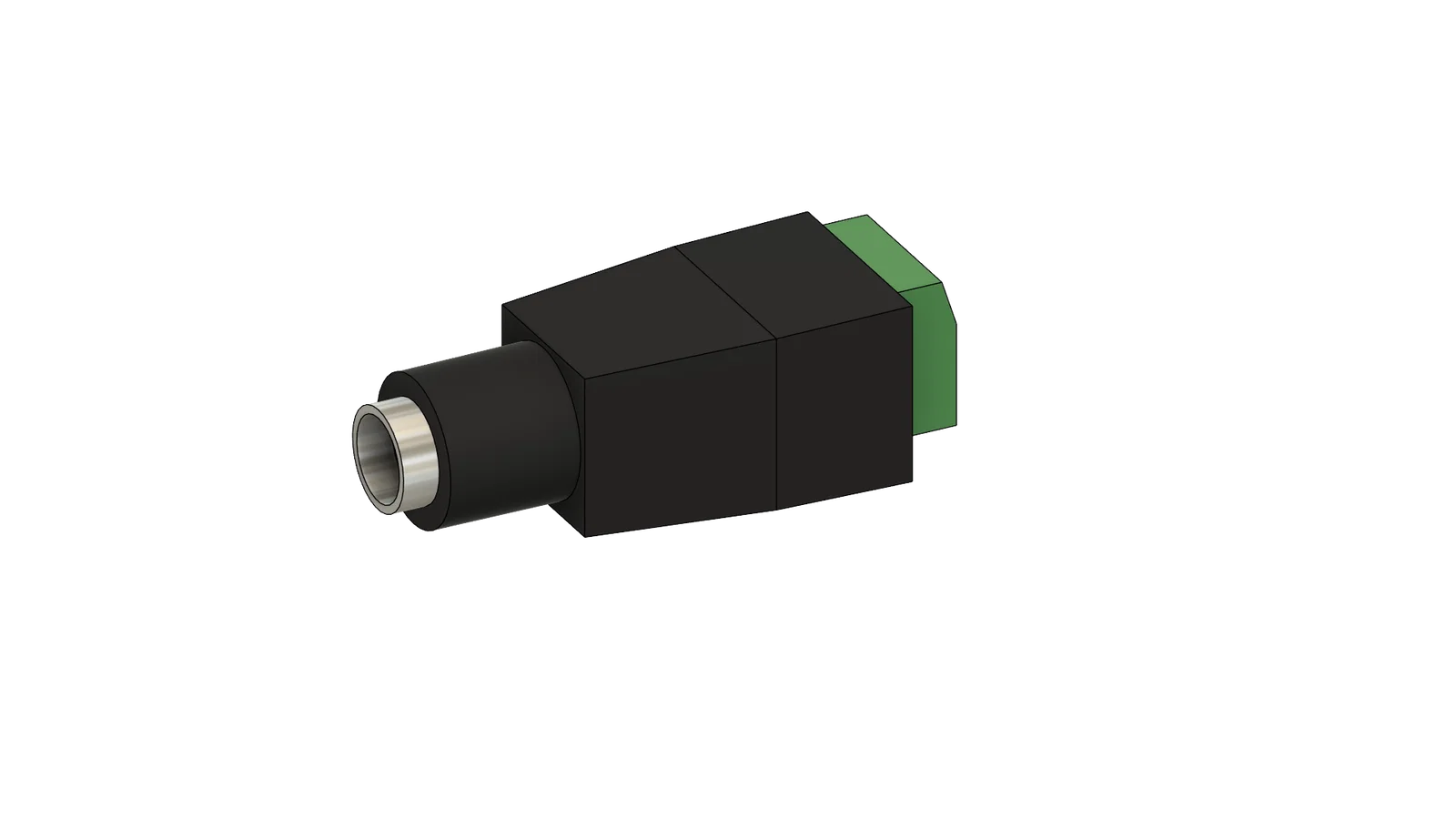

Mô hình 3D DC-Jack kèm cầu đấu vít (Screw Terminal)

Chào các bạn đam mê kỹ thuật và in 3D, hôm nay mình xin giới thiệu một file thiết kế 3D cực kỳ hữu ích cho các dự án điện tử của các bạn. Đây là mô hình 3D của giắc cắm DC (Barrel-jack) tích hợp sẵn cầu đấu vít, một linh kiện không thể thiếu trong việc cấp nguồn cho các thiết bị DIY. Thay vì phải hàn trực tiếp vào board mạch, việc sử dụng giắc cắm này giúp cho việc kết nối nguồn điện từ adapter 9V trở nên nhanh chóng, gọn gàng và chuyên nghiệp hơn rất nhiều.

Thiết kế này được tối ưu hóa để giúp các bạn có thể mô phỏng chính xác không gian chiếm dụng của linh kiện khi lắp đặt vào các vỏ hộp (housing) tự in. Nhờ có mô hình 3D này, bạn hoàn toàn có thể tính toán vị trí đặt lỗ khoét trên vỏ hộp một cách chuẩn xác, đảm bảo giắc cắm khớp hoàn hảo mà không cần phải chỉnh sửa thủ công nhiều lần sau khi in. Đây thực sự là công cụ đắc lực cho những ai đang thiết kế box bảo vệ cho các mạch điều khiển, đèn LED hoặc hệ thống cảm biến.

Sản phẩm này cực kỳ phù hợp cho những người chơi hệ Arduino, ESP32 hoặc các dự án điện tử gia đình. Bạn có thể sử dụng file này để làm mẫu (placeholder) trong phần mềm CAD trước khi in vỏ hộp. Với thiết kế nhỏ gọn, nó không chiếm quá nhiều diện tích bên trong dự án của bạn.

Các đặc điểm và lưu ý quan trọng:

• Mô phỏng chính xác kích thước của giắc cắm nguồn DC tiêu chuẩn thường dùng với adapter 9V.
• Thiết kế có tích hợp phần cầu đấu vít, giúp bạn dễ dàng vặn dây điện vào mà không cần hàn chì.
• Cực kỳ hữu ích khi bạn cần thiết kế hộp đựng (enclosure) có khớp nối vừa khít, tránh tình trạng giắc cắm bị lỏng lẻo.
• Khi in 3D vỏ hộp có chứa giắc cắm này, hãy đảm bảo chọn dung sai (tolerance) phù hợp khoảng 0.2mm đến 0.3mm để giắc cắm vào được dễ dàng.
• Khuyên dùng vật liệu PLA hoặc PETG với độ phân giải layer height từ 0.16mm đến 0.2mm để các đường nét của lỗ khoét được sắc sảo.
• Bạn nên in thử một phần nhỏ của vỏ hộp trước khi in toàn bộ để kiểm tra độ khít của giắc cắm vào vị trí đã thiết kế.

Hy vọng mô hình 3D này sẽ giúp các dự án của các bạn hoàn thiện một cách chuyên nghiệp hơn. Nếu có thắc mắc gì trong quá trình thiết kế, đừng ngần ngại chia sẻ nhé!
