BREWTOOLS Screen Cage - Vesa (Khung màn hình Vesa mỏng gọn)
Khung (cage) slimline cho màn hình cảm ứng Brewtools, họa tiết honeycomb thoáng khí. Mặt sau hỗ trợ Vesa 75x75 và 100x100. Có danh sách bulông M4/M5 và M5 threaded inserts (OD 6,3mm) kèm hướng dẫn lắp.
Mô tả

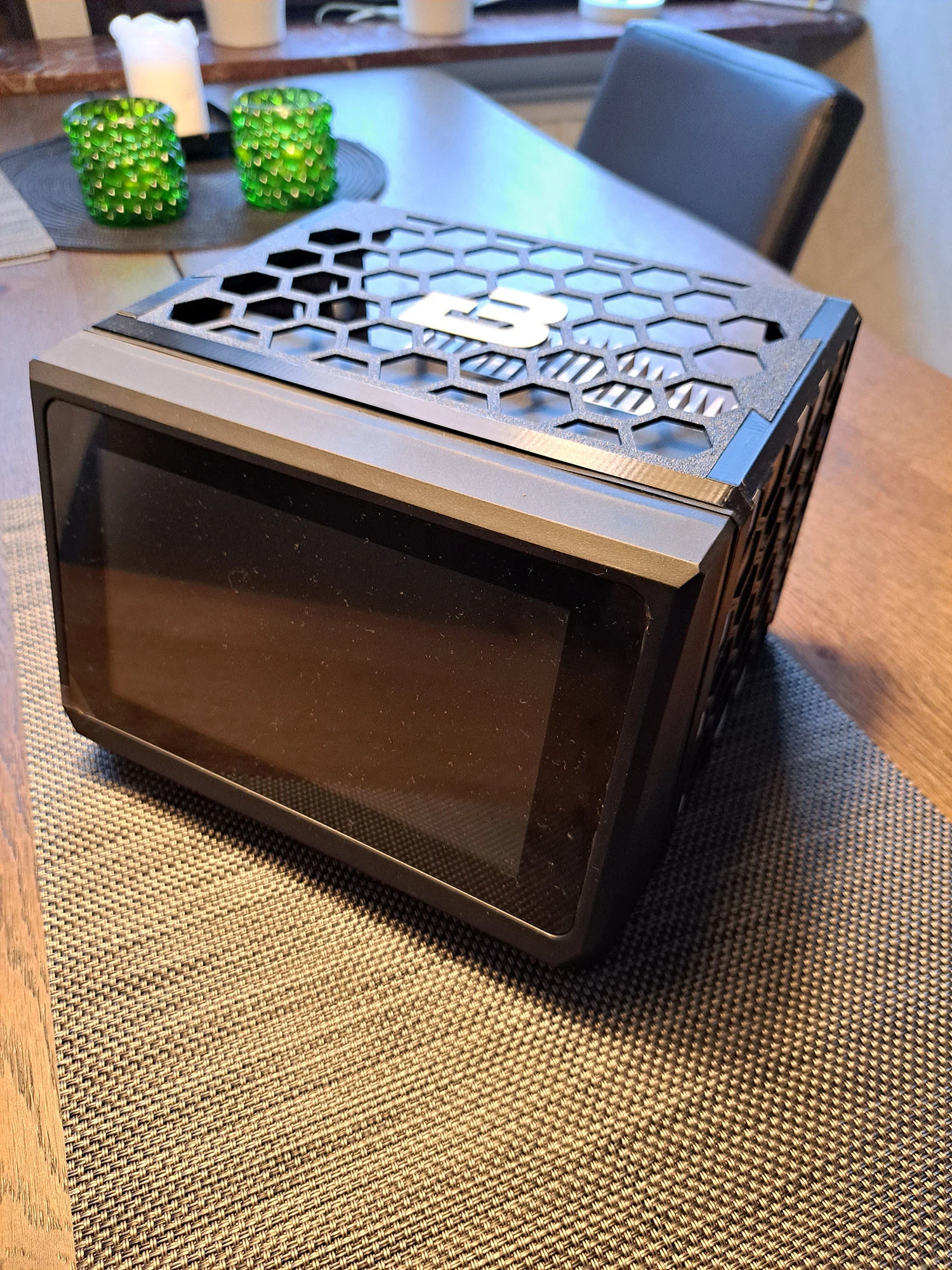

Một bộ cage mỏng gọn cho màn hình cảm ứng Brewtools. Thiết kế họa tiết honeycomb giúp thông gió tốt. Mặt sau có chuẩn lỗ Vesa cho Vesa 75_75 và Vesa 100_100.
Bạn cũng cần:
- 16 cái threaded inserts M5 cho đồ in 3D (OD 6,3mm)
- 4 cái bulông M5 dài 12mm
- 12 cái bulông M5 dài 20mm
- 4 cái bulông M4 dài 25mm
Ngoài ra, bạn cần bulông M5 (+ đai ốc) với chiều dài tùy bạn chọn để bắt cage lên Vesa plate (4 bộ)
No. of prints cho một bộ cage đầy đủ:
Front: 1 pcs
Back: 1 pcs
Top/Bottom: 2 pcs
Side: 2 pcs
Phần Top/Bottom là dạng press fit và nên dán cố định (keo epoxy 2 thành phần).
Logo Brewtools trên miếng Top/Bottom có thể tách thành nhiều phần trong slicer (nếu slicer có hỗ trợ) để bạn chọn in logo màu khác giống như trong hình minh họa.

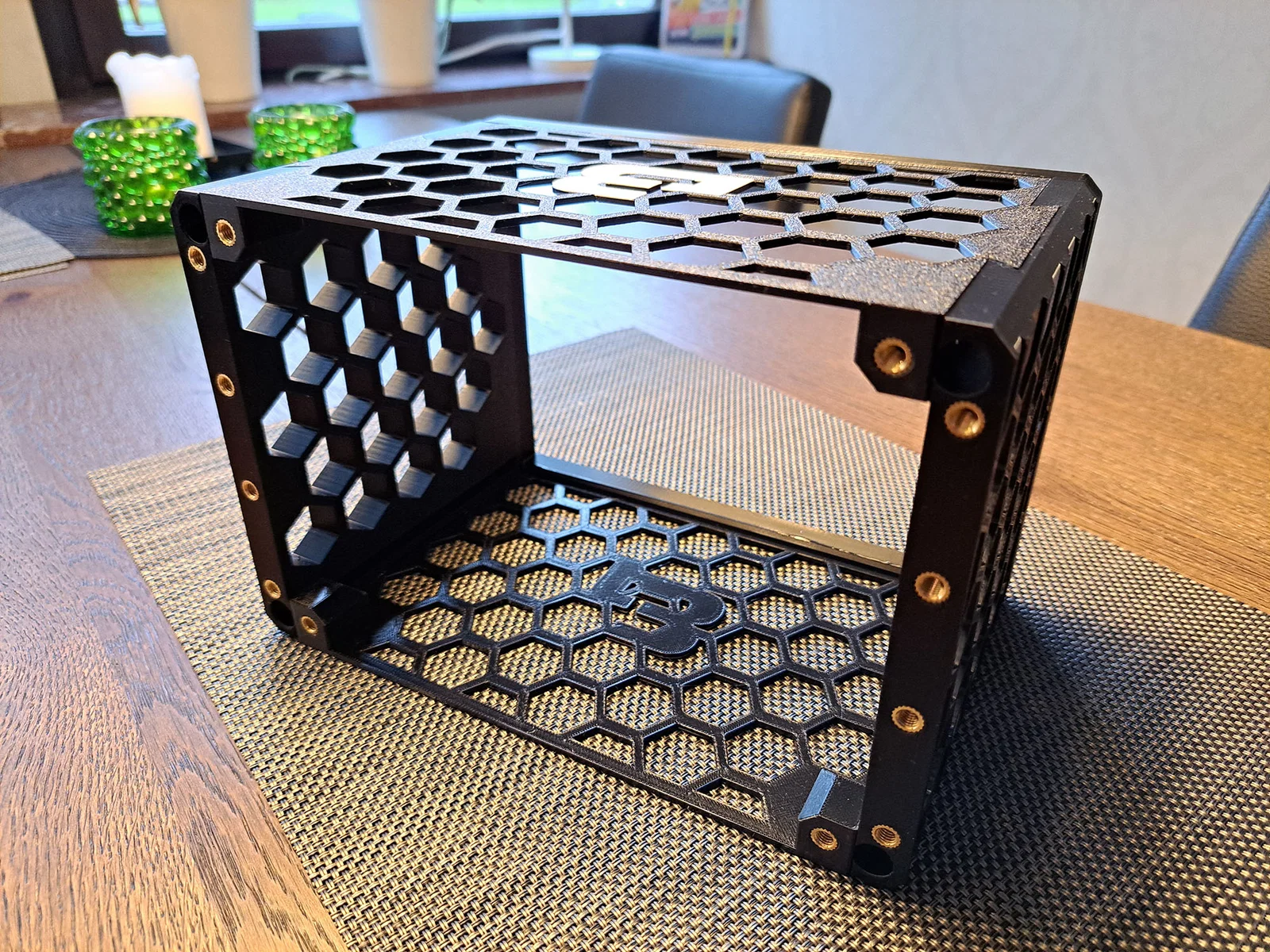

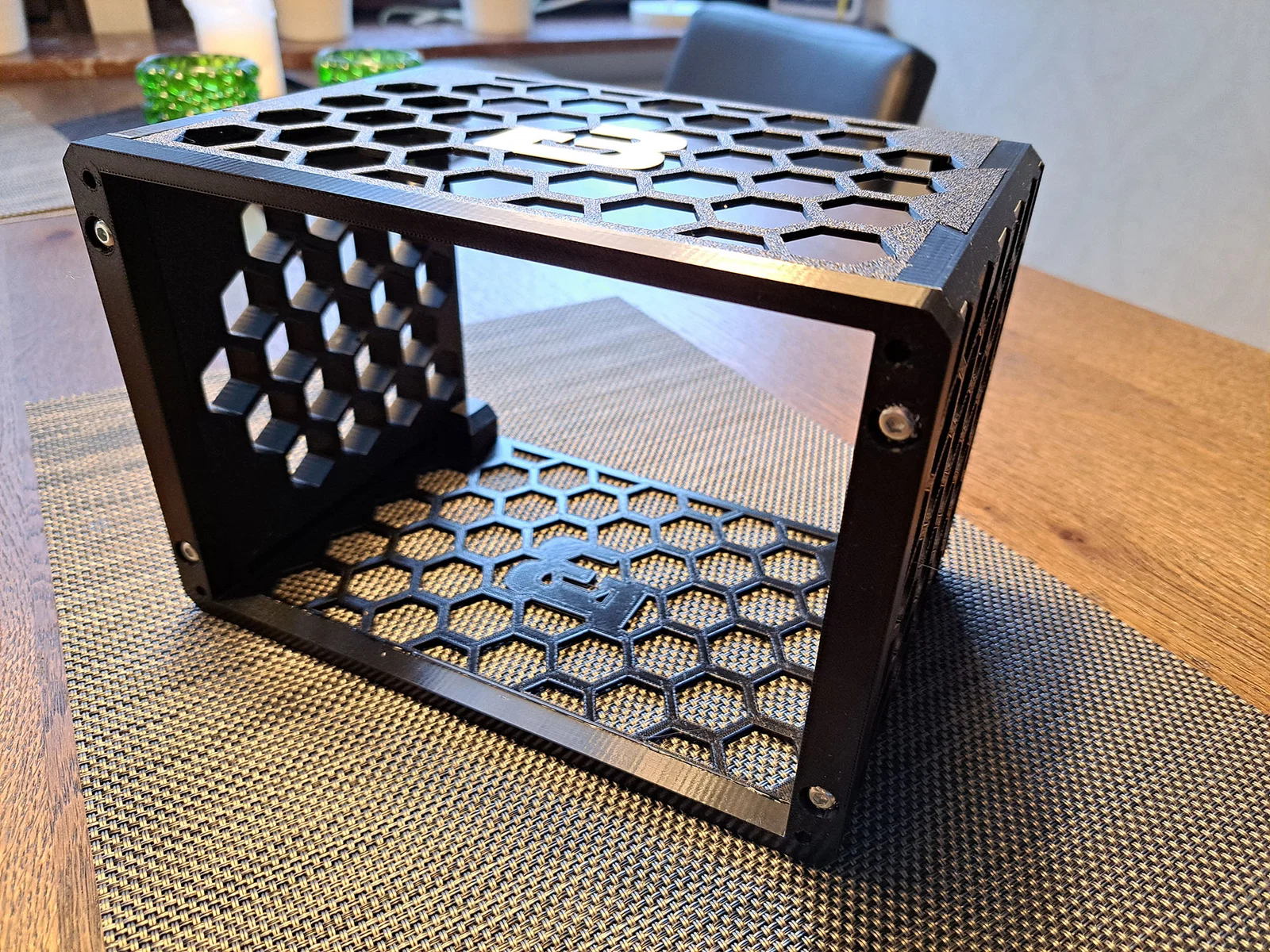

Xem các hình đính kèm để tham khảo vị trí lắp inserts, v.v..
