Nozzle Wipe – Bộ lau nozzle cho rail T-slot 2020/20-4040

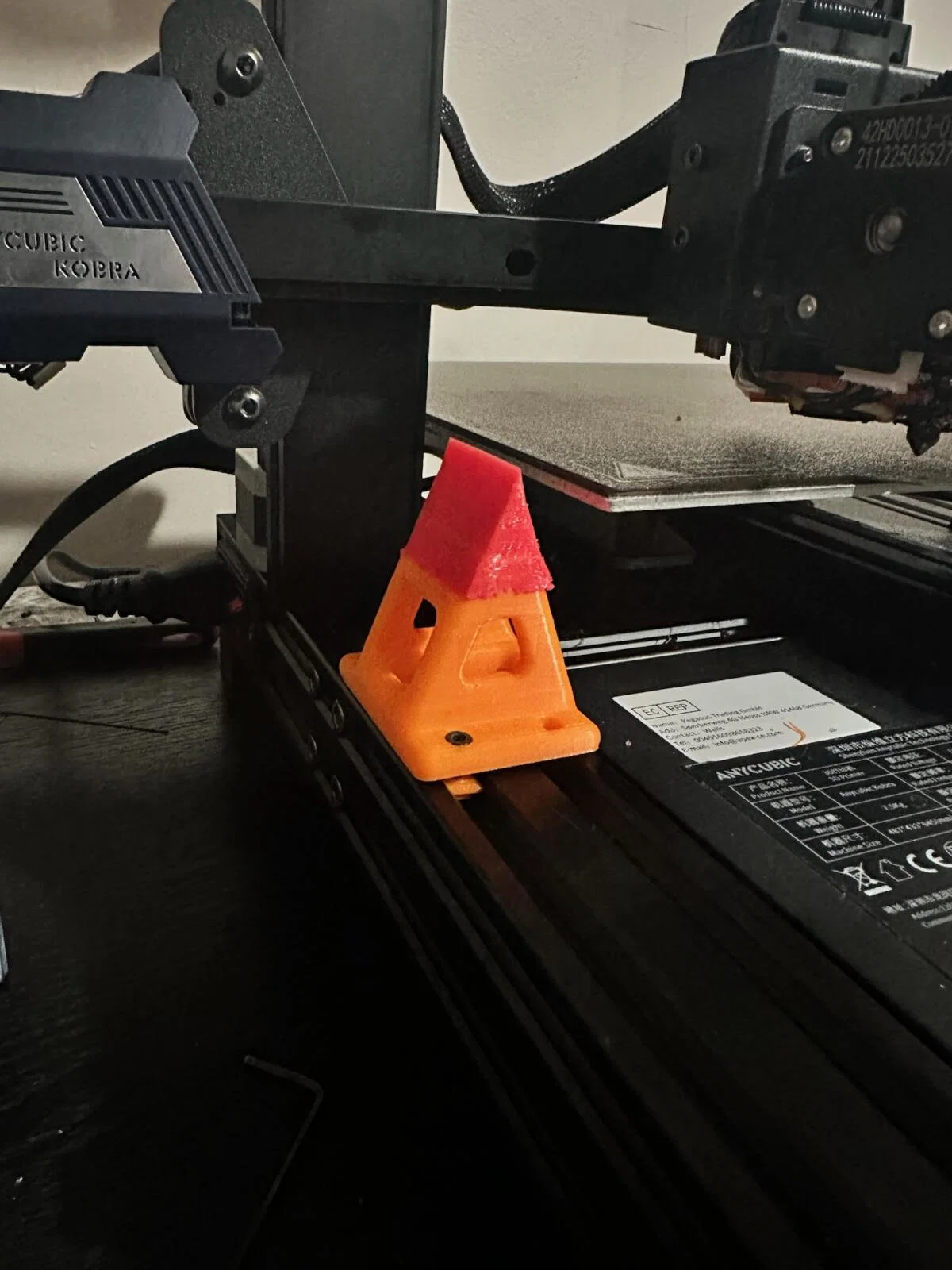

Đây là một hệ thống wipe (lau nozzle) mình thiết kế cho rail 20-4040 trên Anycubic Kobra (bản original). Sau khi xem qua vài máy in cao cấp khác, mình thấy nhiều máy có hệ thống nozzle wipe làm bằng vật liệu cứng hơn. Khi mình bắt đầu in, trong lúc gia nhiệt thì nozzle hay bị oozing ra tới khoảng 4cm vật liệu dư trước khi in thật sự. Mình để ý phần “đuôi” này sẽ bị cứng lại trên print bed và có thể gây vấn đề thêm cho bản in nếu nozzle đụng phải nó. Món mình làm là một hệ thống gồm 3 phần: bộ ngàm/mounting hardware, thân chính (main body) và một phần silicon ở phía trên.

Các file bao gồm:

• - The mounting frame
• - A silicon mold box
• - M3 hex nut tslot hardware
• - Spacer kit (5mm sections)

Để in: in với 20% infill và dùng tree supports. Model được thiết kế để tree supports bẻ ra dễ. Khi in xong main body và khuôn (mold), đổ silicon đầy khuôn cho ngang mặt trên, rồi từ từ úp ngược main body và đưa vào khuôn. Các phần khoét thêm trên main body giúp silicon dư tạo liên kết bám chắc với chi tiết. Chỉ sau khi silicon đã KHÔ HOÀN TOÀN thì mới tháo ra khỏi khuôn. Sau đó gắn lên máy in ở vị trí bạn muốn bằng phần cứng M3. Bộ tslot hex nut hardware nên lắp sẵn vào main body trước khi lắp lên máy vì các hex nut có thể hơi lỏng, nhưng sẽ không bị xoay trong phần hardware.

LƯU Ý: Bản in này cao tổng cộng 55mm. Nếu print head của bạn không chạm hoàn toàn lên miếng wipe thì vẫn hoạt động, nhưng có thể không hiệu quả bằng. Tấm spacer đi kèm dùng để chèn giữa main body và rail trên máy của bạn. Chỉ cần dùng đúng loại vít M3 phù hợp với các tấm spacer là được.

ĐỪNG SIẾT QUÁ TAY. Siết quá chặt có thể làm phần hardware in ra bị cong, rồi bị kéo tuột khỏi rail.

*Mình có video quay cảnh wipe hoạt động nhưng không biết có/đăng lên kiểu gì được.
