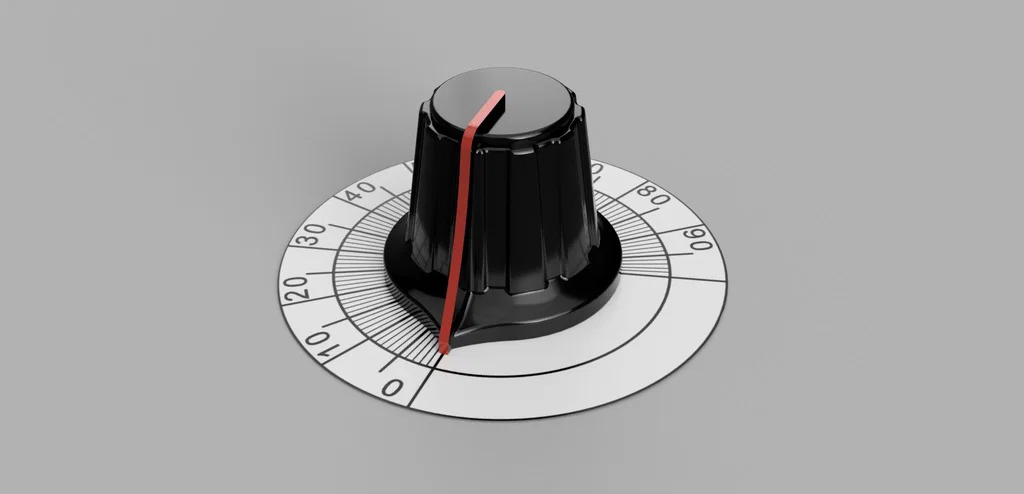

Núm K40 Laser kèm Đồng hồ chia vạch (Dial Gauge)

Máy K40 của mình hoàn toàn không có dạng dial indicator nào, nên mình làm cái núm (knob) kèm dial gauge này để canh và lặp lại các lần cắt cho dễ hơn.

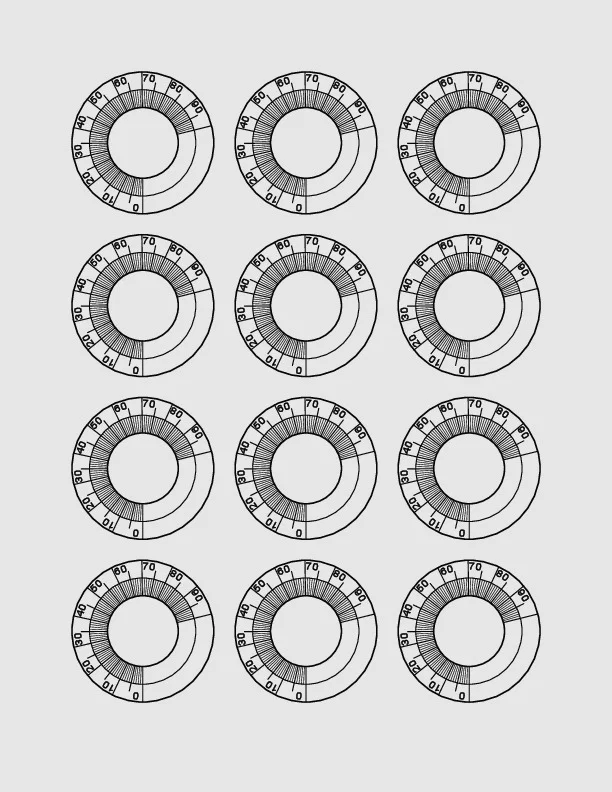

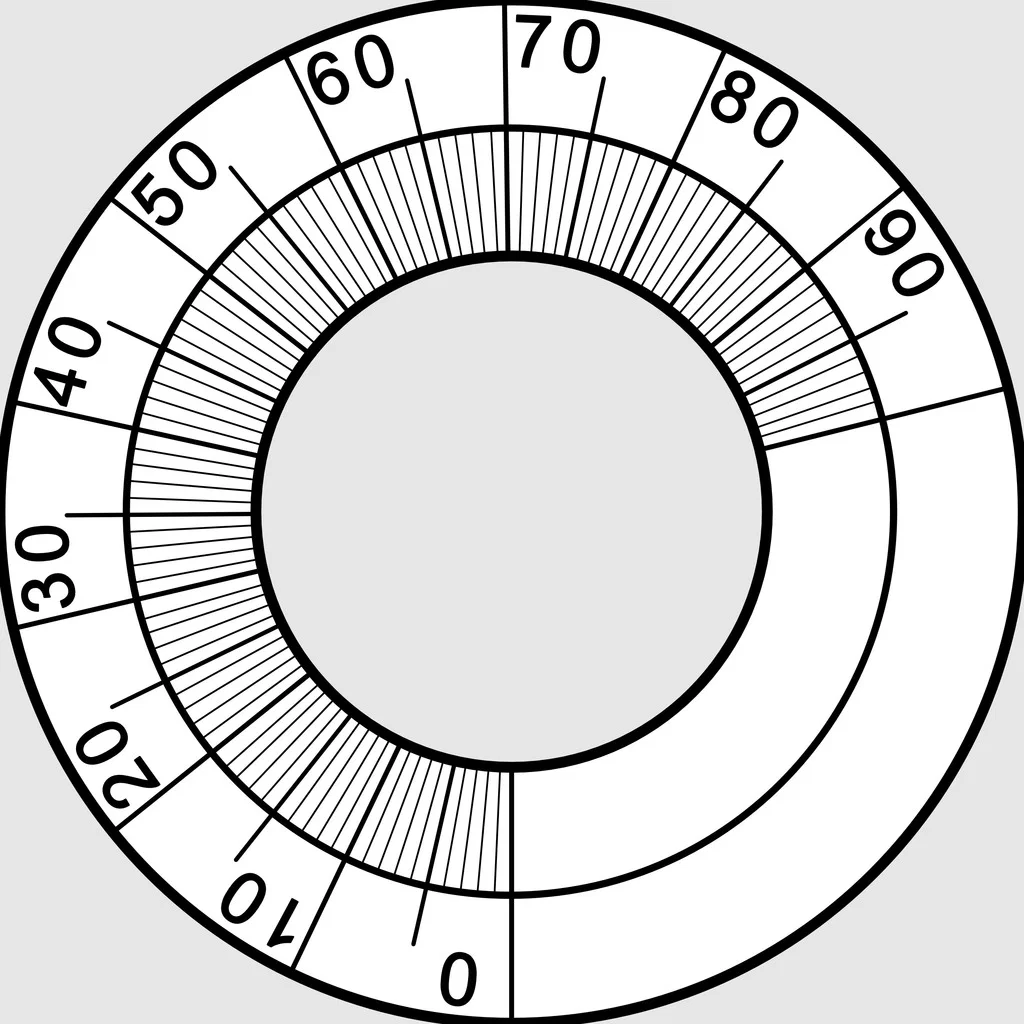

Mình dùng bút marker dầu màu đỏ để tô đậm vạch, nhưng sơn móng tay hay bất cứ thứ gì bạn có sẵn chắc cũng ổn.

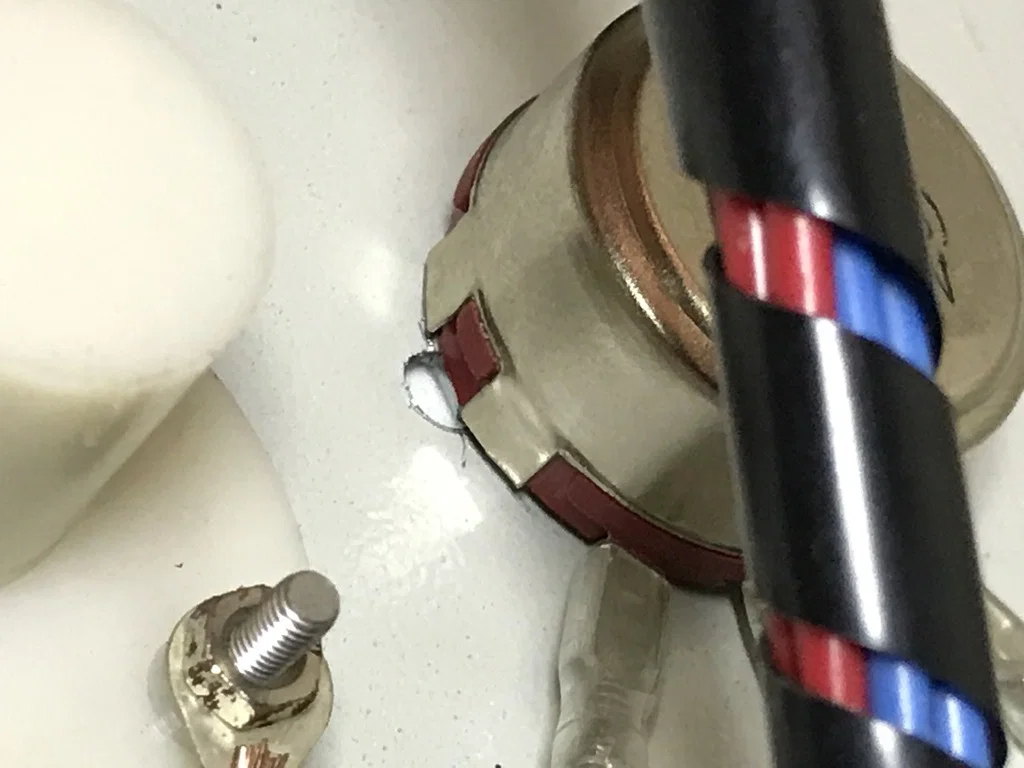

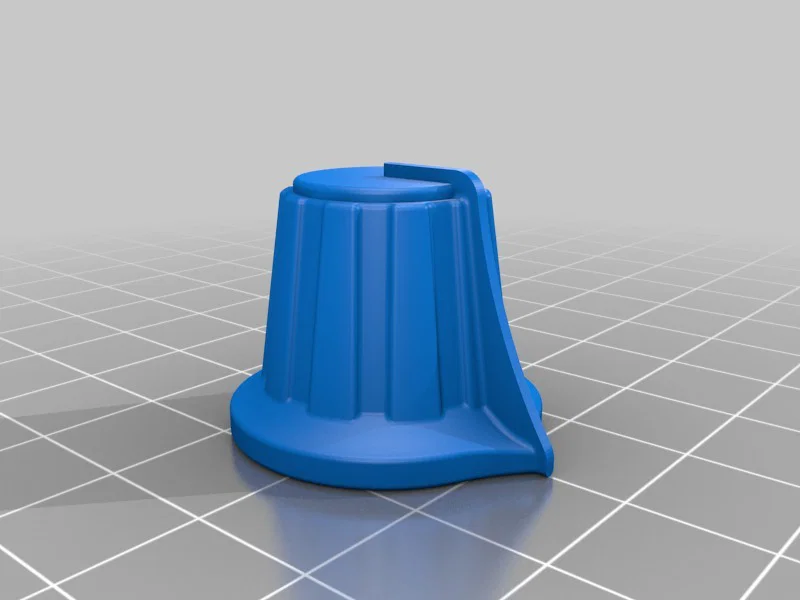

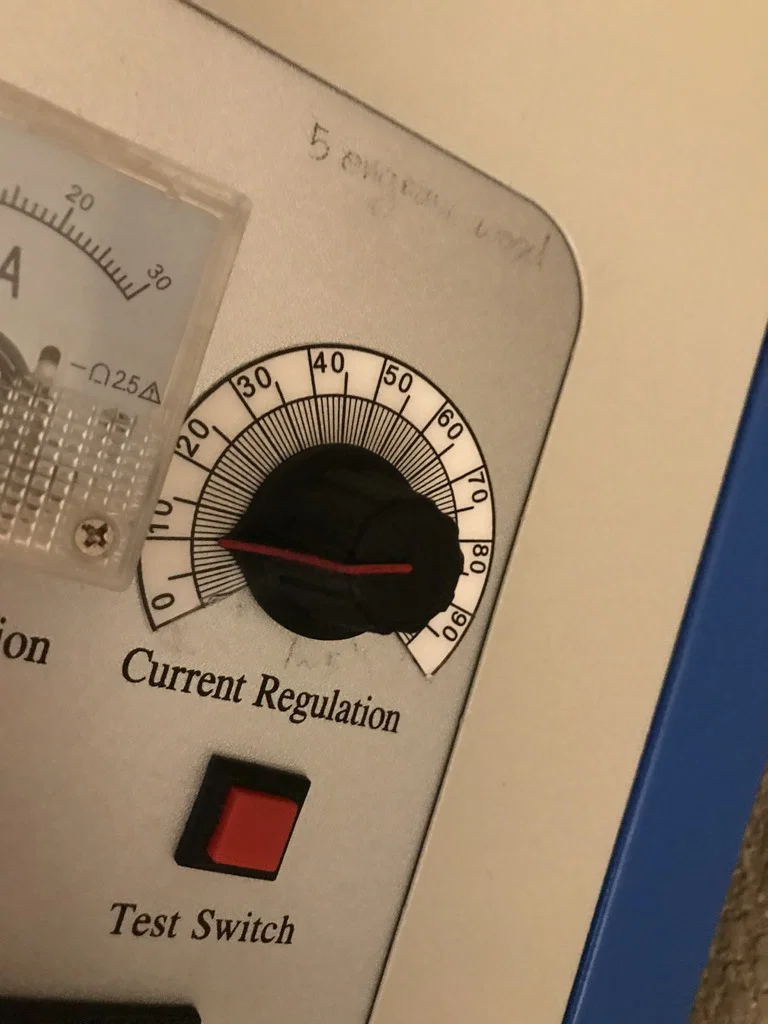

Thiết kế này dành cho potentiometer được lắp NGỒI SÁT/ÉP SÁT hoàn toàn (xem hình), nghĩa là phần đáy được khoét lõm khá nhiều để chừa chỗ cho phần trục có ren dài hơn. Nếu potentiometer của bạn có mấy cái tab nhỏ làm nó không áp sát mặt sau của control plate, thì cái knob này có thể vẫn dùng được, nhưng trục pot sẽ không vào sâu được như vậy nên liên kết sẽ không chắc bằng.

(Dù sao thì tốt nhất bạn nên khoan các lỗ tương ứng cho mấy cái tab đó, rồi bẻ tab gập lên phía trên control plate để pot không bao giờ bị xoay, tránh làm căng/dồn lực lên dây cáp.)

Trên máy của mình thì đây là dạng slip fit, nên có thể cần chấm một ít keo khóa ren Loctite (màu xanh) hoặc một chấm rất nhỏ keo 502/super glue hay keo nến (hot glue) để giữ nó cố định, tùy theo chất lượng in của máy bạn.

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK3

Rafts:

No

Supports:

No

Resolution:

.1

Infill:

50

Filament: Maker Geeks Raptor PLA Black

Notes:

Máy K40 của mình hoàn toàn không có dạng dial indicator nào, nên mình làm cái núm (knob) kèm dial gauge này để canh và lặp lại các lần cắt cho dễ hơn.

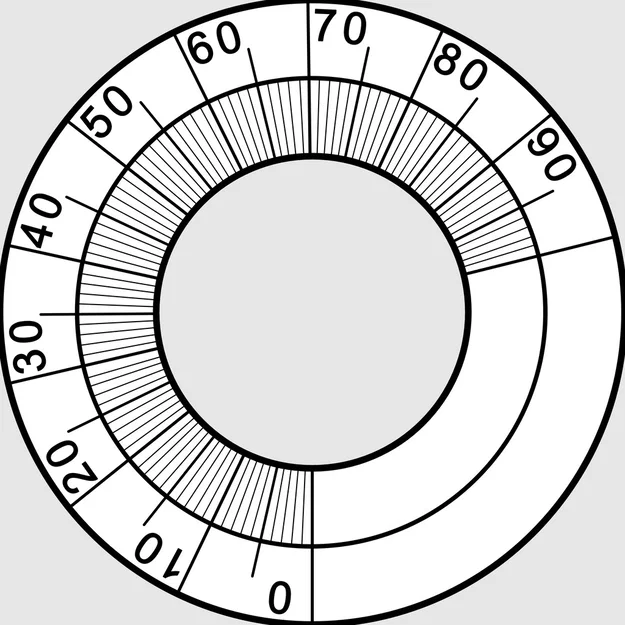

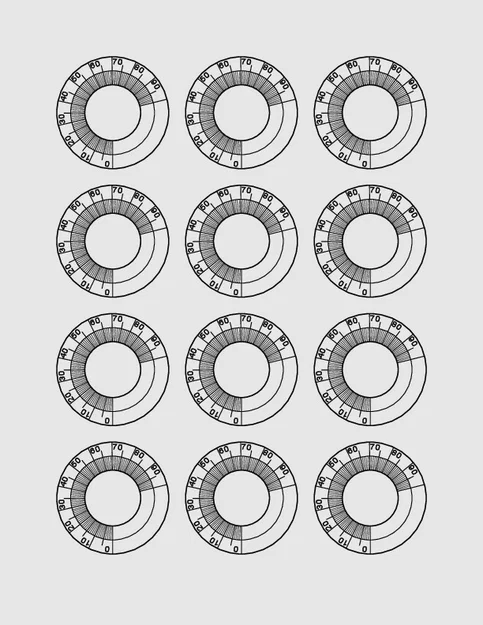

Mình dùng bút marker dầu màu đỏ để tô đậm vạch, nhưng sơn móng tay hay bất cứ thứ gì bạn có sẵn chắc cũng ổn.

Thiết kế này dành cho potentiometer được lắp NGỒI SÁT/ÉP SÁT hoàn toàn (xem hình), nghĩa là phần đáy được khoét lõm khá nhiều để chừa chỗ cho phần trục có ren dài hơn. Nếu potentiometer của bạn có mấy cái tab nhỏ làm nó không áp sát mặt sau của control plate, thì cái knob này có thể vẫn dùng được, nhưng trục pot sẽ không vào sâu được như vậy nên liên kết sẽ không chắc bằng.

(Dù sao thì tốt nhất bạn nên khoan các lỗ tương ứng cho mấy cái tab đó, rồi bẻ tab gập lên phía trên control plate để pot không bao giờ bị xoay, tránh làm căng/dồn lực lên dây cáp.)

Trên máy của mình thì đây là dạng slip fit, nên có thể cần chấm một ít keo khóa ren Loctite (màu xanh) hoặc một chấm rất nhỏ keo 502/super glue hay keo nến (hot glue) để giữ nó cố định, tùy theo chất lượng in của máy bạn.

Category: Parts
