Improved SolderJaws – Bản nâng cấp kẹp hỗ trợ hàn

Tác giả Schafferla

Lượt tải
23
Lượt thích
2
Lượt coi
186

File 14 21,3 MB

  • SolderJawsSoftJaw_1777781897.stlSTL · 2 KB
  • SolderJawsBase_1777781898.stlSTL · 40,1 KB
  • SolderJawsScrew10MM_1777781899.stlSTL · 1,1 MB
  • SolderJawsSQ1_JawPlain_1777781899.stlSTL · 1.012,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

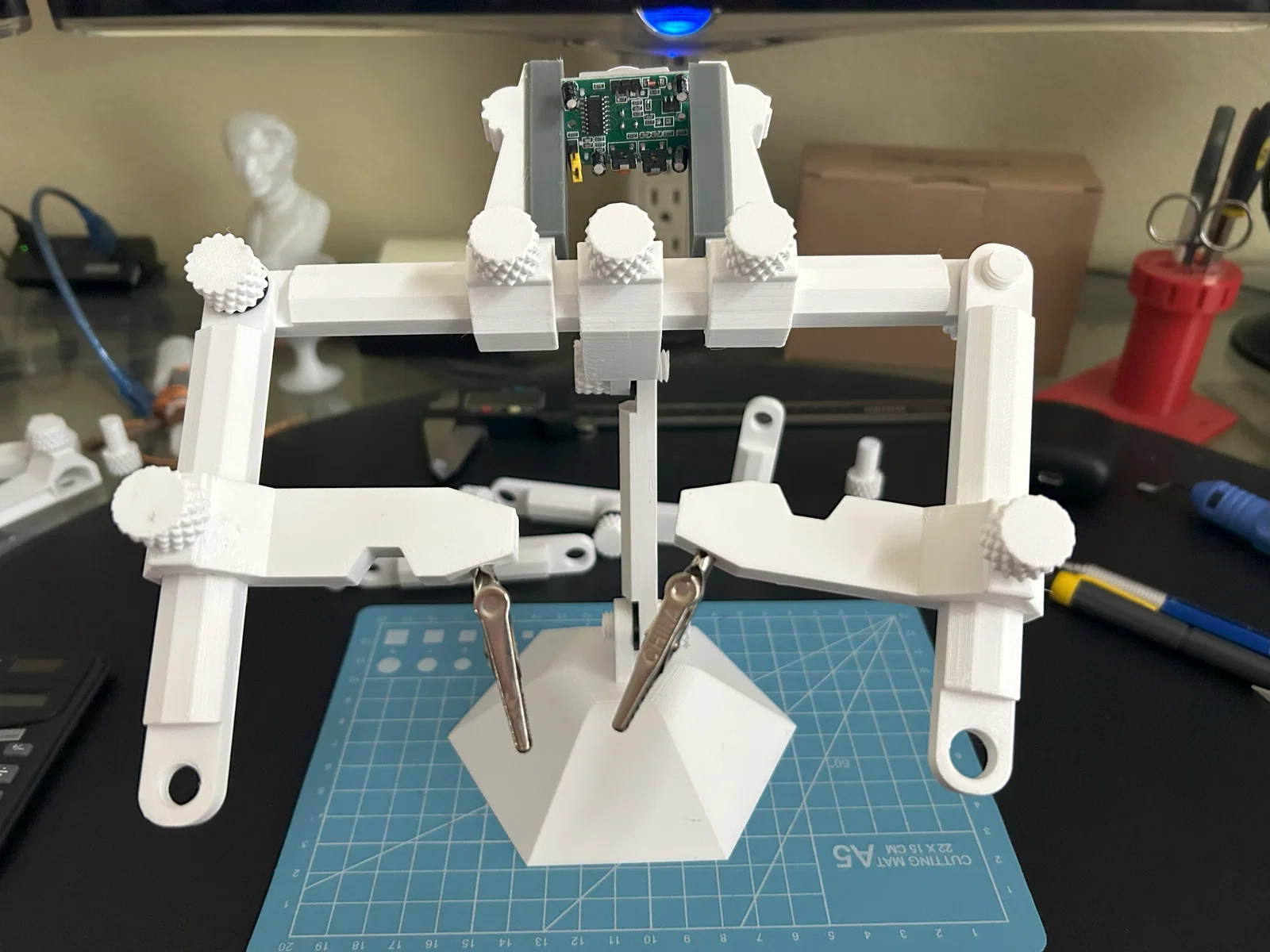

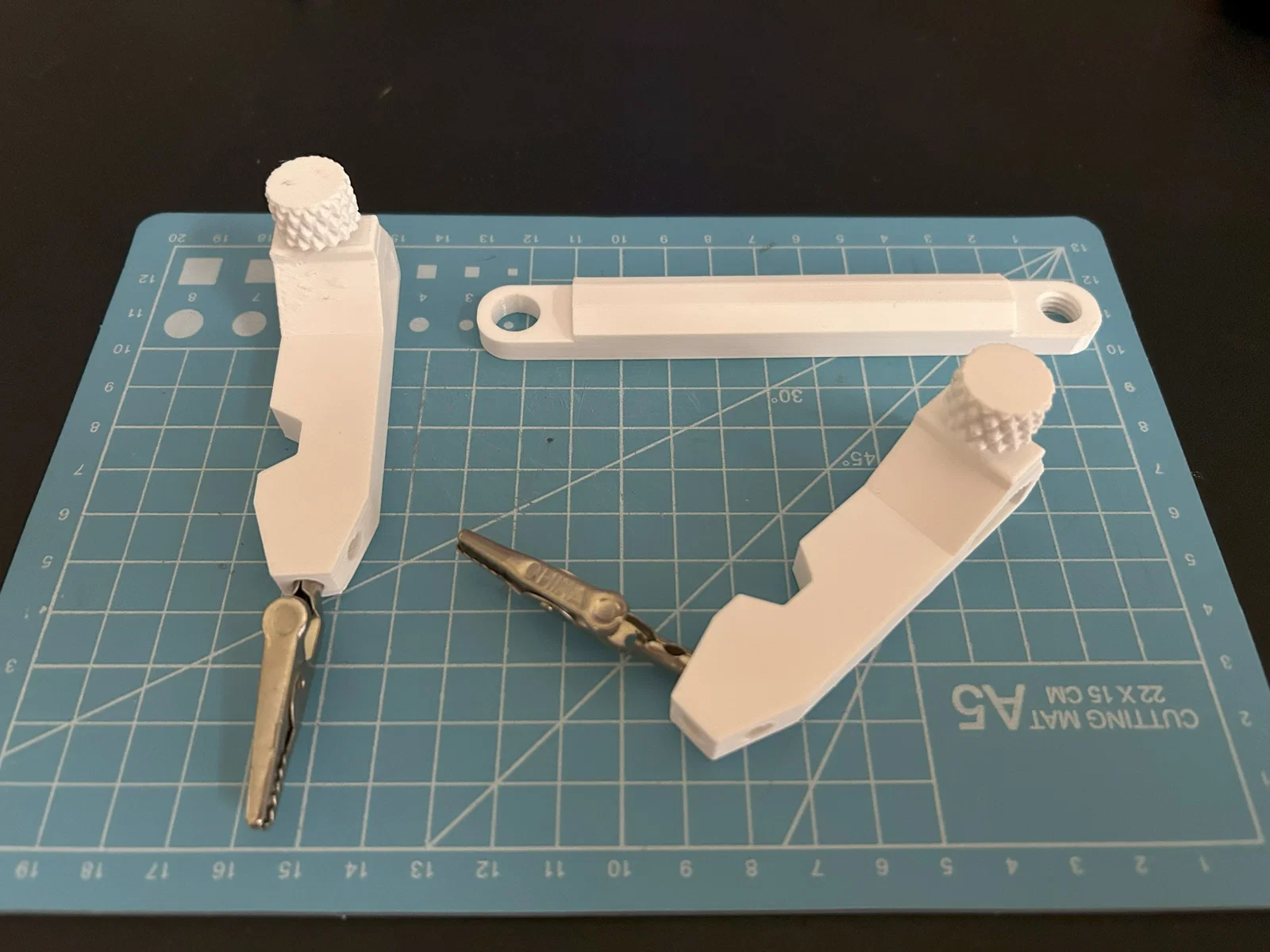

Đây là bản chỉnh sửa từ mẫu “Solder Jaws” mình đã đăng trước đó. Mình đã thay đổi phần “tracks” để khi lắp ráp sẽ có nhiều lựa chọn hơn. Ngoài ra còn bổ sung 1 track dài 150MM và bộ jaws mới, có thể gắn alligator clips ở 3 vị trí (xem hình).

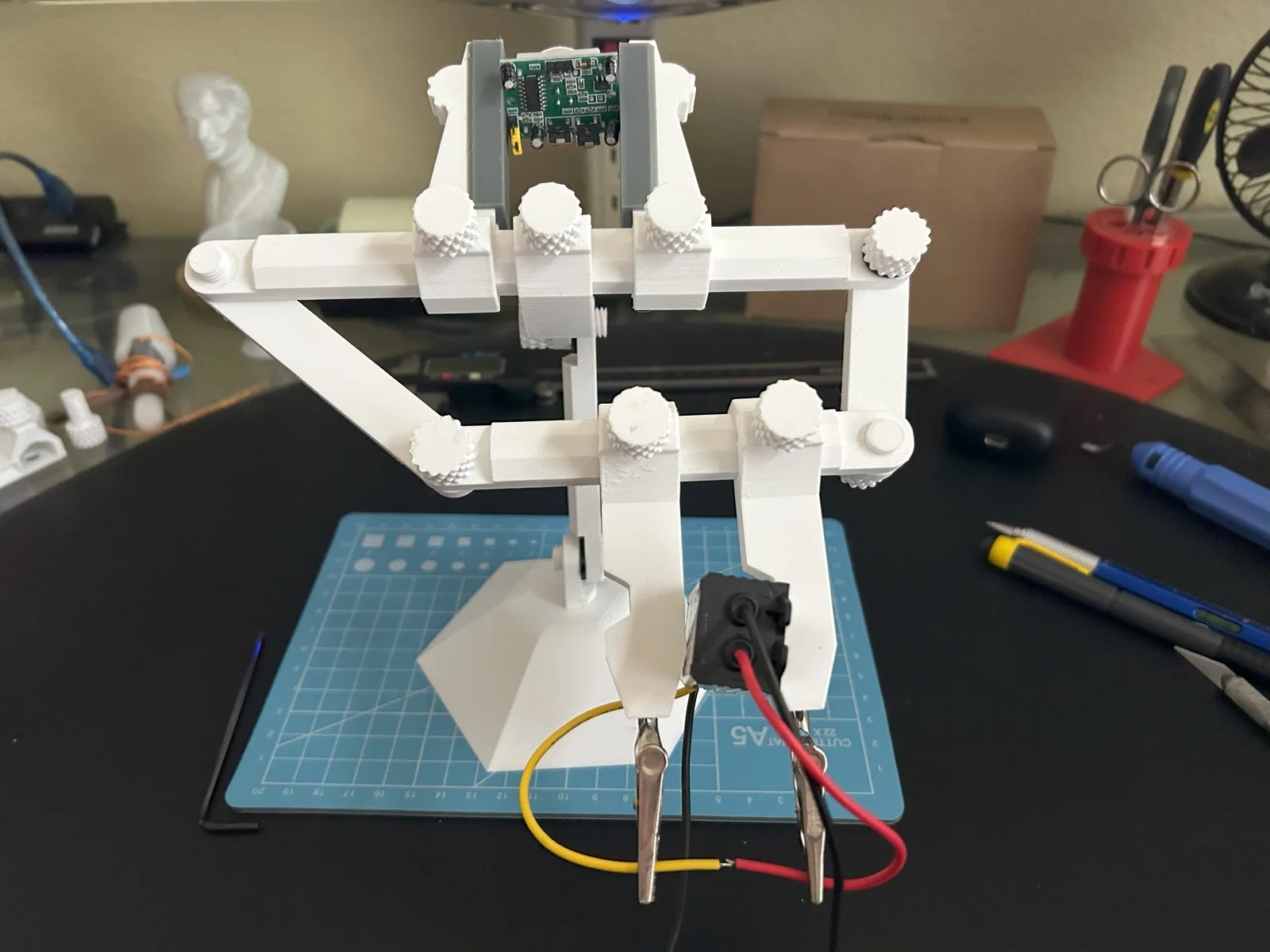

Như bạn thấy, hệ thống dạng module này có thể làm được nhiều thứ, từ đồ hỗ trợ hàn cho tới kẹp/giữ linh kiện để test và làm prototyping.

Các phần (đặc biệt là screws) nên in với infill cao (80–100%) để đạt kết quả tốt nhất. Ren lúc đầu sẽ hơi khít cho tới khi siết/đi qua vài lần. Mình in bằng PET-G ở layer height 0.2.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
14
Tổng dung lượng
21,3 MB
File lớn nhất
3,1 MB
