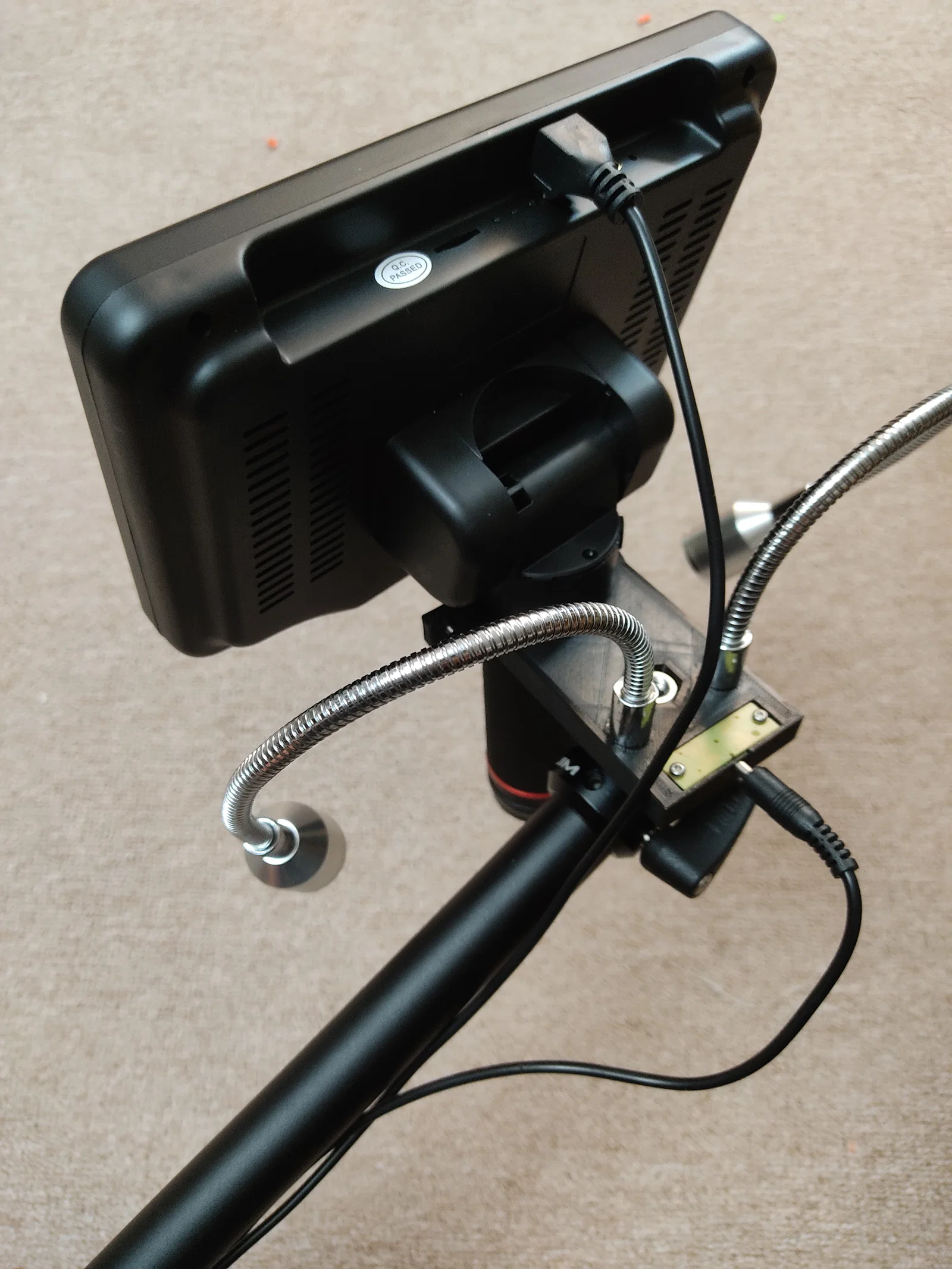

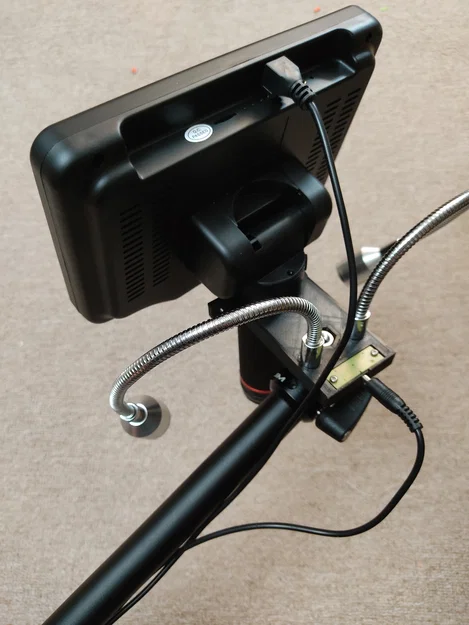

Adapter kính hiển vi Andonstar AD407 cho ngàm ốc tripod camera

Mấy cái ngàm ốc tripod cho camera này xài rất ngon. Trên mạng cũng có nhiều giải pháp thú vị để làm bộ giá treo camera từ trên xuống (overhead) cho YouTuber và người stream Twitch. Vậy mình tận dụng mấy giải pháp đó để giải phóng không gian bàn, tiện cho việc hàn (soldering) khi dùng kính hiển vi Andonstar.

Mình bắt đầu từ thiết kế của Arie Kanarie, nhưng do AD407/AD409 khá khác nhau và mình cần một kiểu connector khác, nên mình làm lại từ đầu.

Additional parts

Bạn sẽ cần:

• 1 đai ốc ren 1/4-20 UNC cho ngàm gắn (mount)

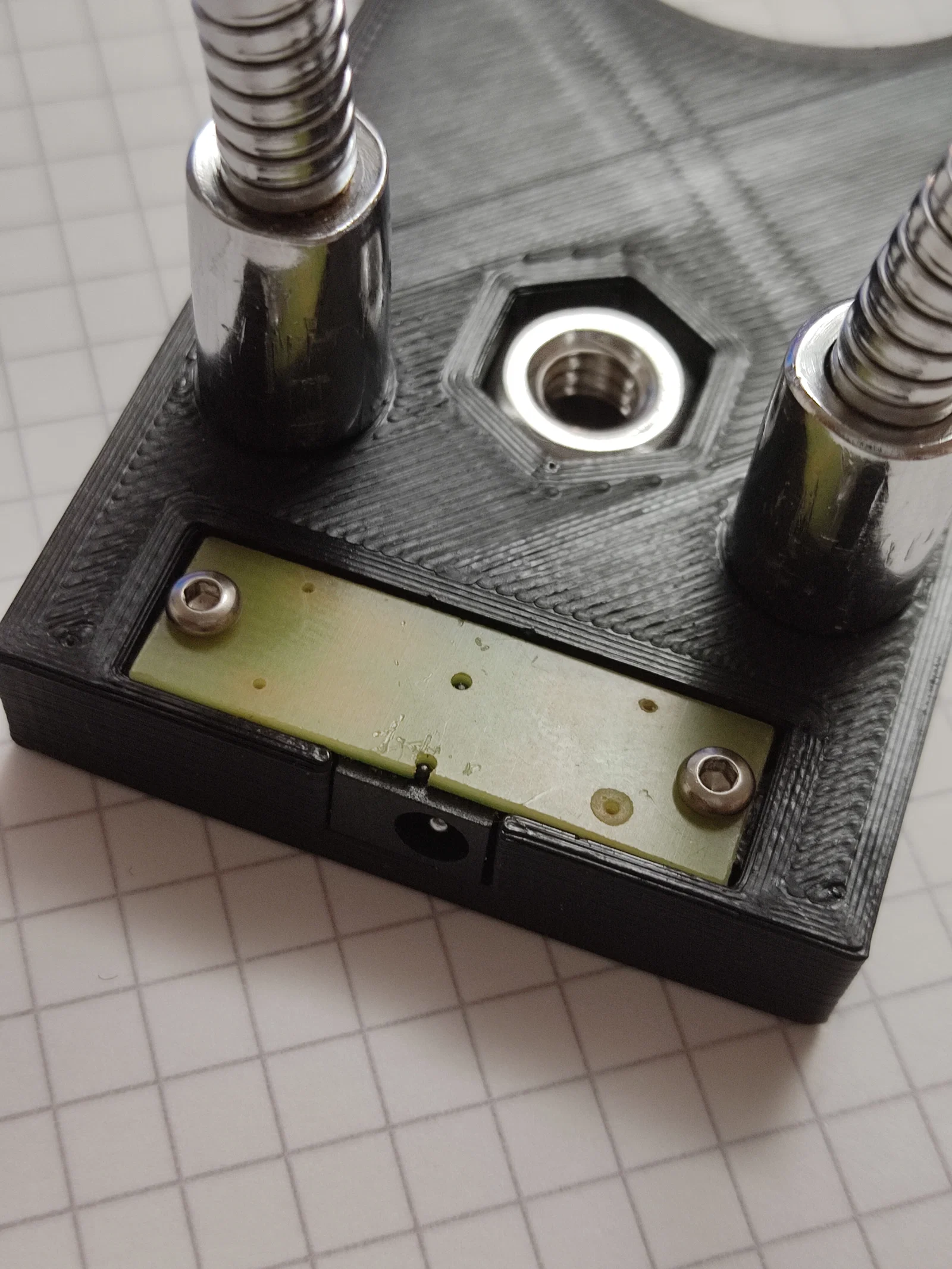

• 2x vít M2 dài 6 mm cho power distributor PCB

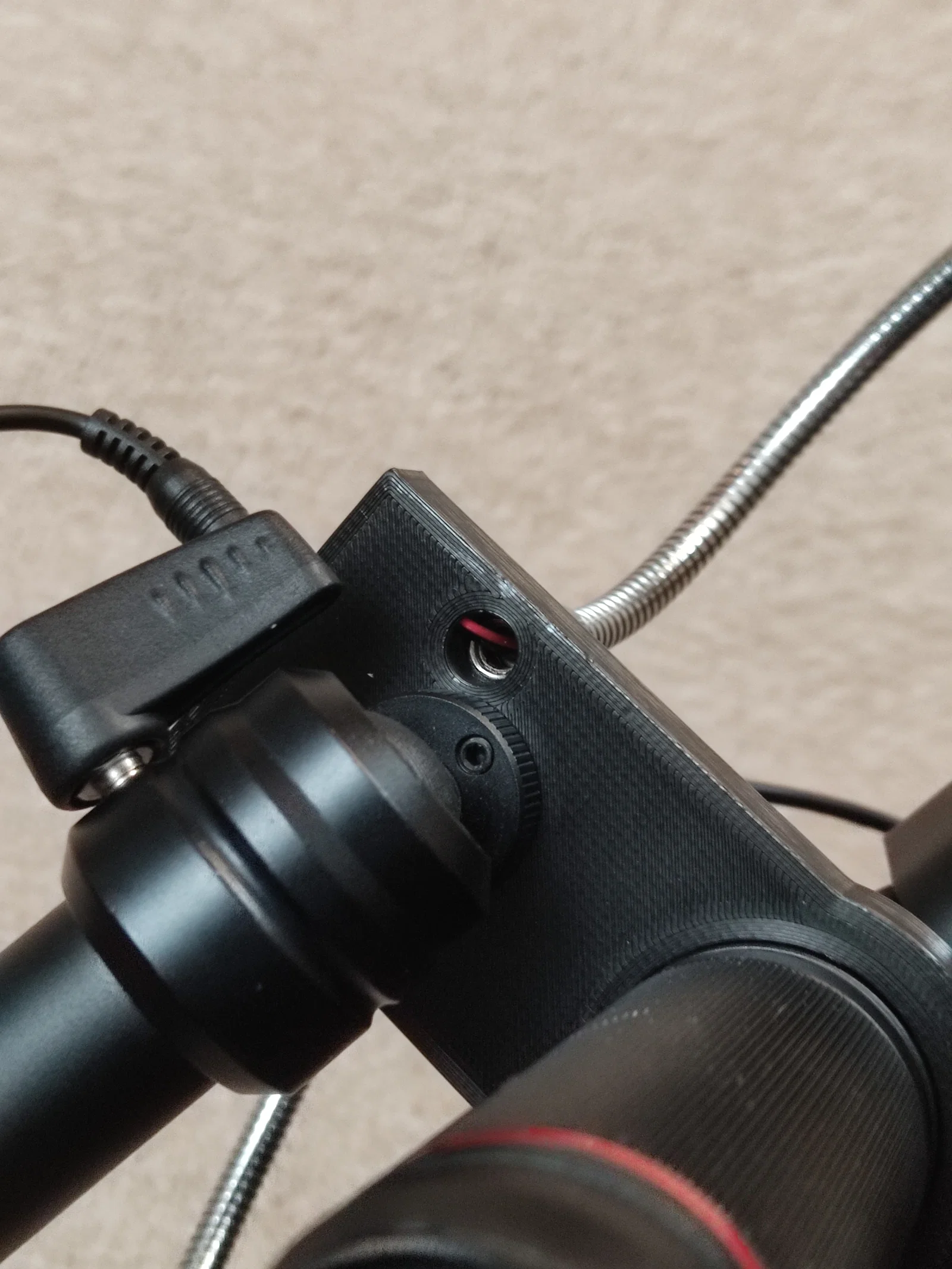

• 1x vít M3 dài 16 mm + 1 đai ốc M3 để cố định kính hiển vi (microscope fixation)

Print-Parameters

PLA là đủ ổn. Nếu bạn không chắc thì dùng PETG, ASA hoặc ABS.

Không cần supports.

Tipps

Hai cái gooseneck của đèn có thể vặn ra được. Chỉ cần dùng kềm. Để khỏi trầy, lót thêm một miếng cao su mỏng giữa gooseneck và kềm cho an toàn.
