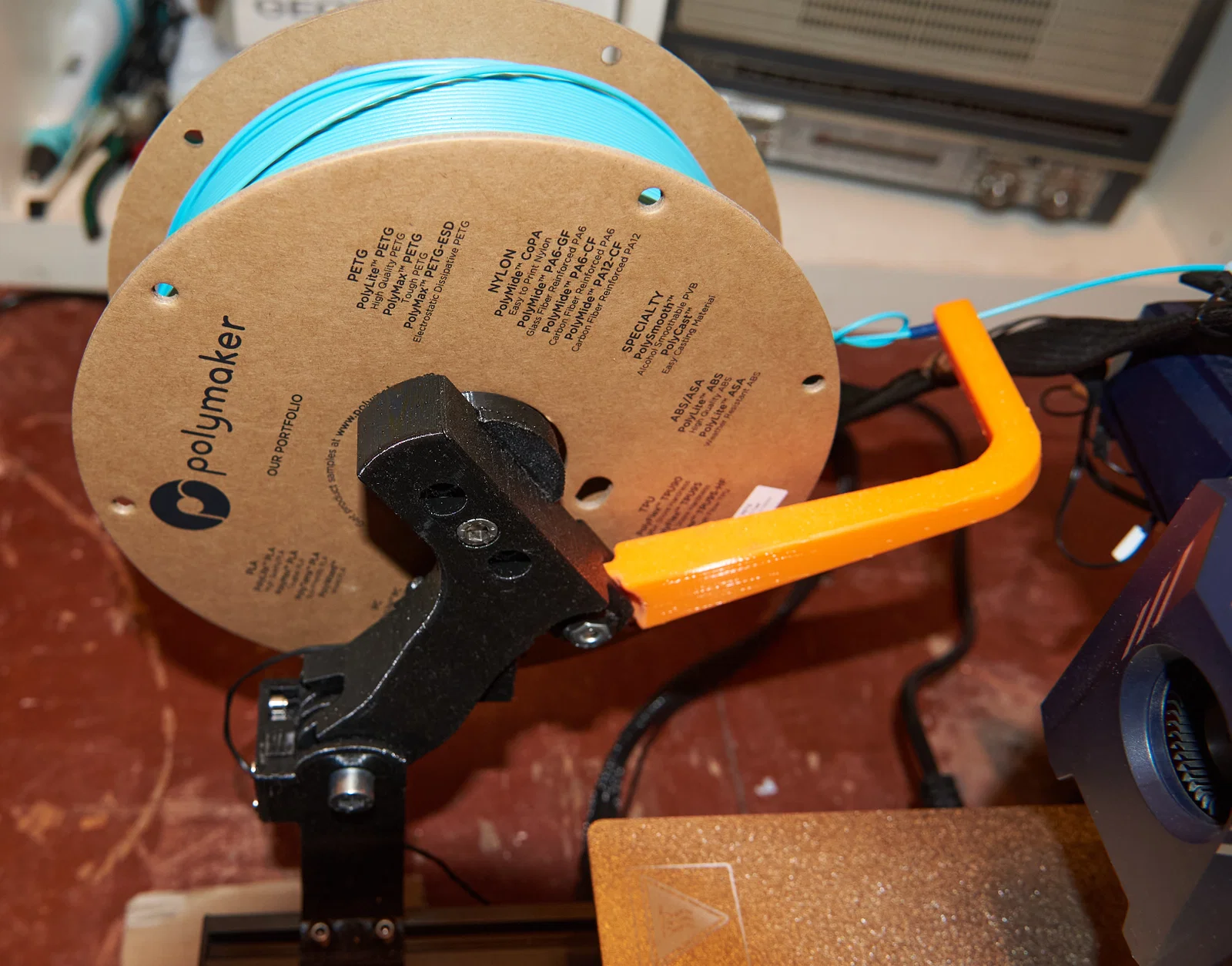

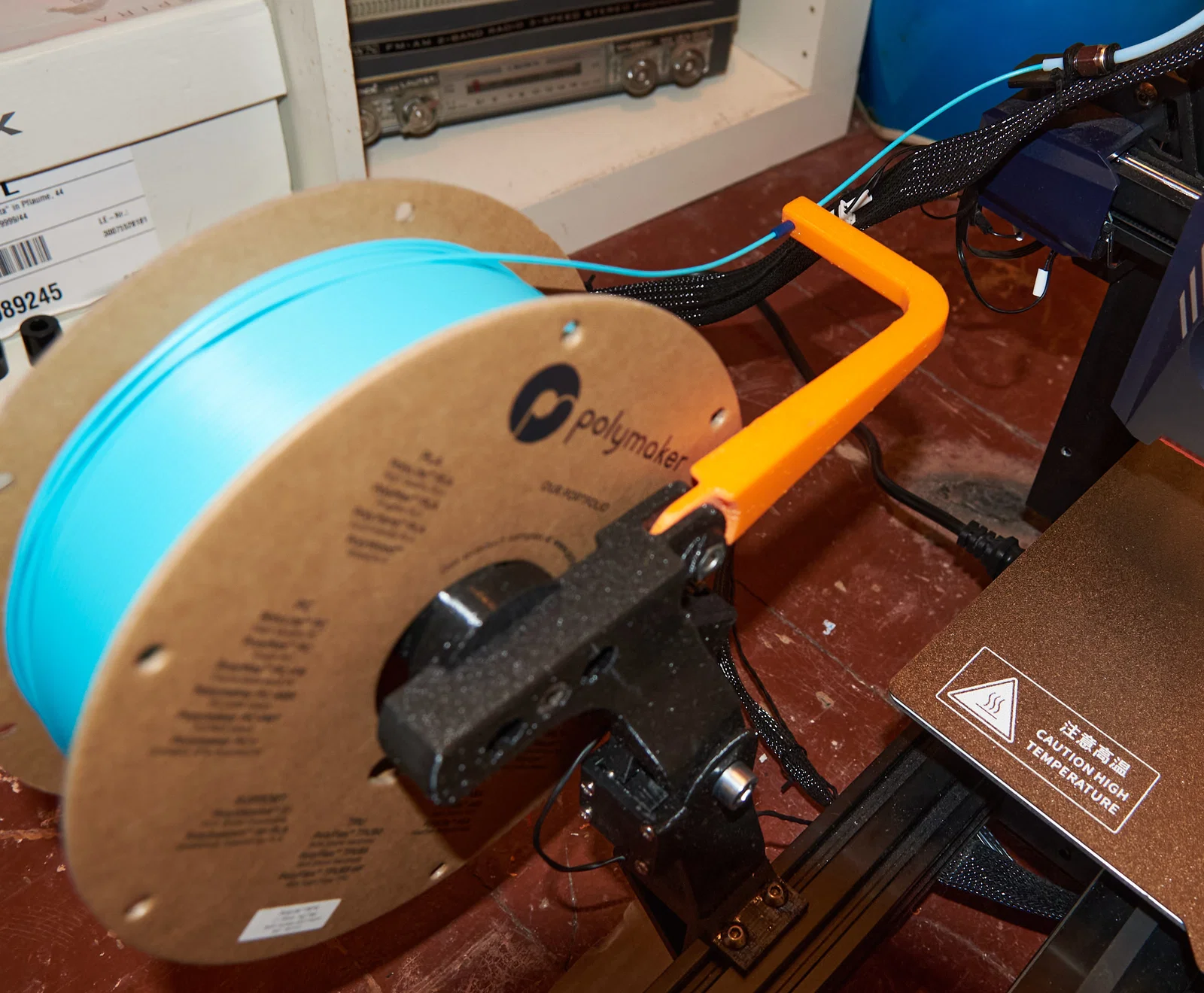

Giá cuộn thông minh (chống rối & runout) cho Kobra 2 Max + máy khác

Cảm biến filament zin trên Anycubic Kobra 2 Max của mình gần như không hữu dụng, nên mình lên mạng tìm loại tốt hơn. Tình cờ gặp được một ý tưởng cực kỳ thông minh, xử lý vấn đề theo cách rất khác:

https://www.thingiverse.com/thing:3383638

Nhớ xem video của tác giả gốc để hiểu cái hay của cơ cấu này – rất đơn giản, chỉ dùng 2 switch và trọng lực. Đúng kiểu “nghĩ khác đi”, kỹ thuật quá ấn tượng!

Hay nhất là: logic này chạy được với Anycubic Kobra 2 Max mà không cần đụng tới firmware, chỉ việc cắm thay cho cảm biến gốc.

Phiên bản smart spool holder này sẽ dừng in khi:

• Filament hết
• Filament bị rối/kẹt
• Đường kính filament lớn hơn 1,9mm

Sau đó bạn có thể resume in dễ dàng. Cơ cấu của smart spool holder sẽ đảm bảo máy vẫn còn đủ filament cho tới khi tín hiệu dừng thật sự làm máy pause!

Danh sách linh kiện:

Base / Anycubic Kobra 2 Max
Dùng 2 con ốc của spool holder zin và bắt vào các lỗ ren chưa dùng ở phía trước bên trái.

Base / Rocker Arm
1x screw M8x50
(1x washer M8)
1x nut M8

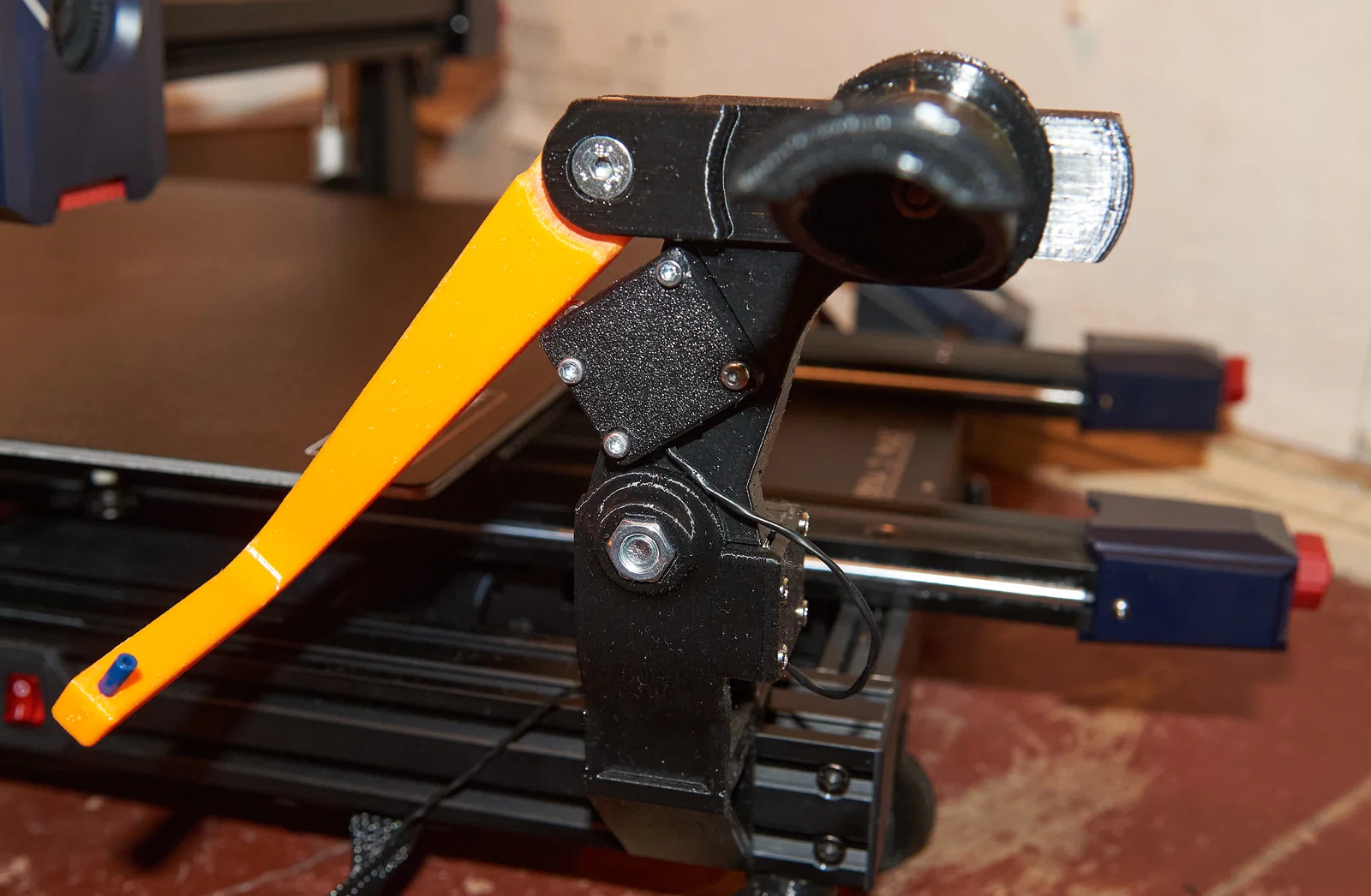

Rocker Arm / Swivel Arm
1x screw M6x25, countersunk (M6x20 countersunk cũng dùng được)
1x nut M6

Rocker Arm Switch Housing
4x screw M3x12

Base Switch Cover
4x screw M3x6

Swivel Arm
1,5cm Capricorn XS (hoặc ống PTFE tương tự có đường kính trong 1,9mm). Cái này đóng vai trò cảm biến đường kính filament. Nếu filament lớn hơn 1,9mm thì (hy vọng) sẽ không chui qua ống và kích hoạt switch “filament tangle/jam”.

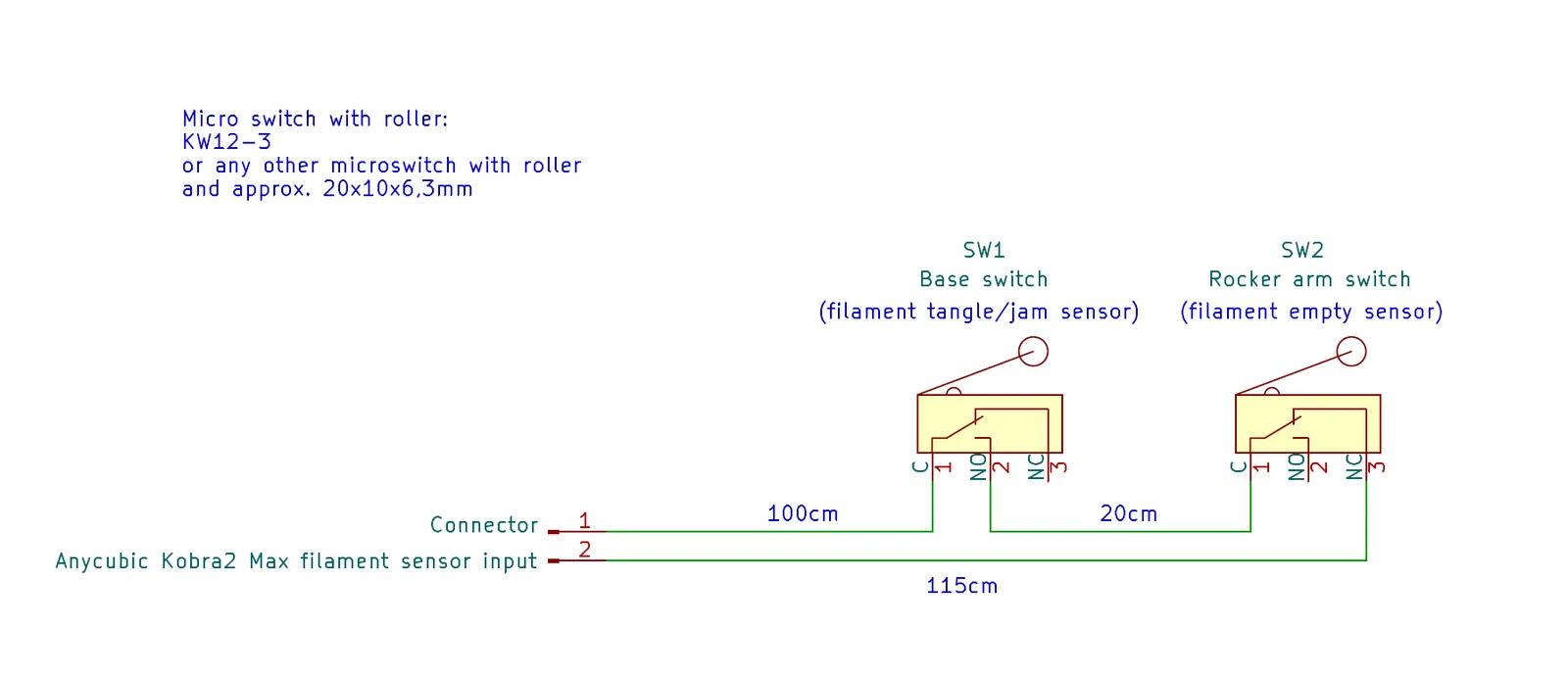

2x micro switch KW12-3 hoặc microswitch khác loại có roller và kích thước khoảng 20x10x6,3mm
2,35m dây điện loại không quá dày
1x đầu nối 3 pin pitch 2,54 – thực tế trên connector cảm biến của Anycubic chỉ dùng 2 pin, nhưng pin thứ ba giúp tăng ma sát để cắm cho chắc hơn.

Axle_v1.2 dài hơn để dùng với cuộn lớn; mình lấy từ bản remix này: https://www.thingiverse.com/thing:3852003

Base_Universal_Mounting_Plate dành cho ai không có Kobra 2 Max và muốn gắn Smart Spool Holder ở chỗ khác.
