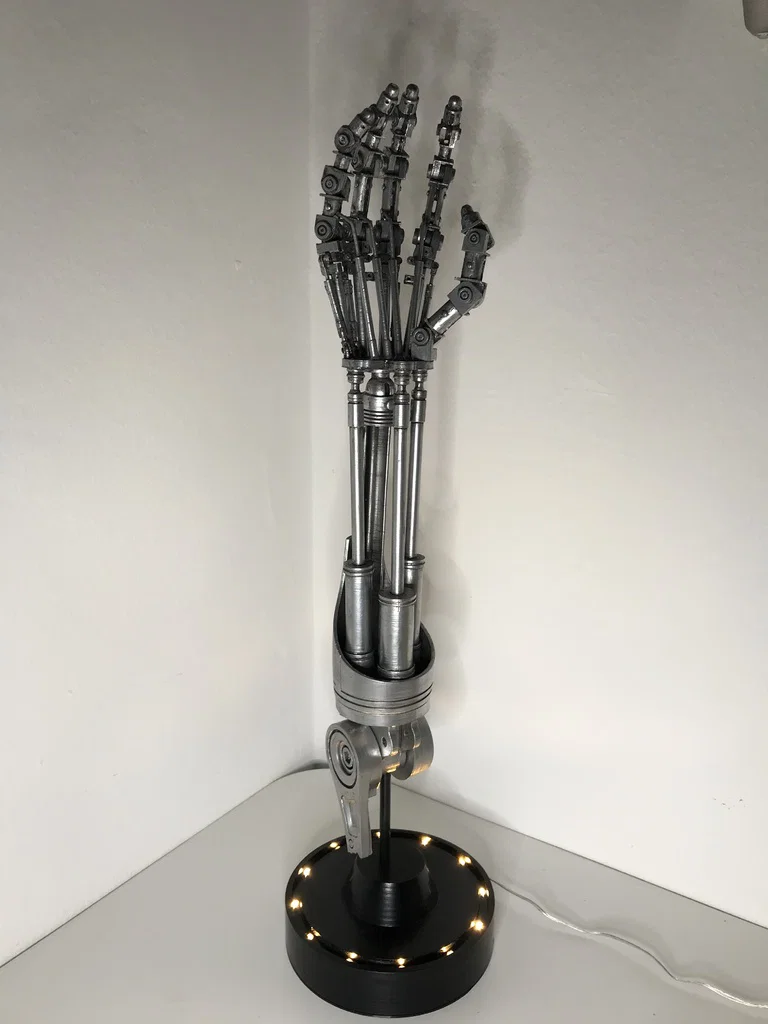

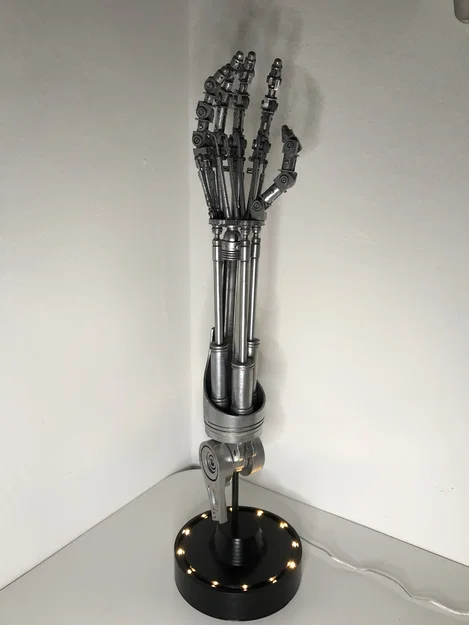

Đèn bàn DIY cánh tay Terminator kích thước thật

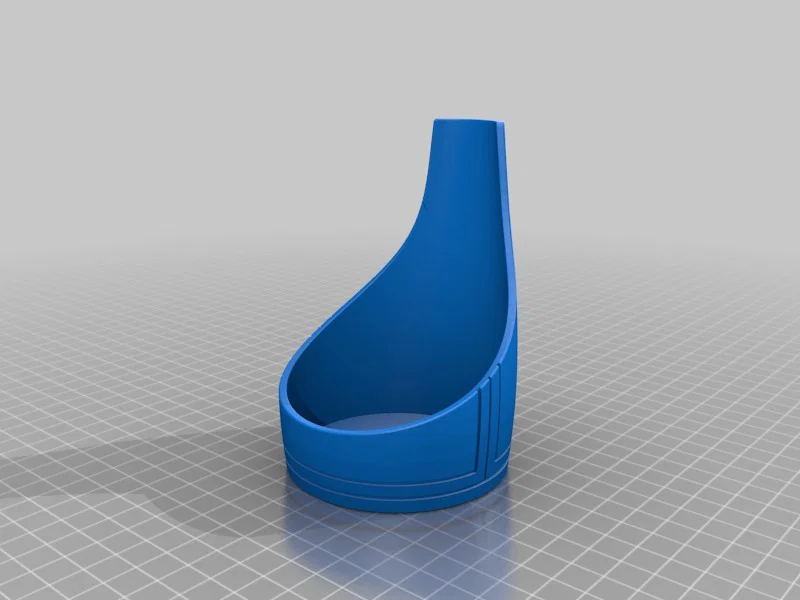

Trước hết, cảm ơn nracmo (https://www.thingiverse.com/nracmo/about) vì thiết kế này! Mình đã dọn dẹp (clean up) lại một vài chi tiết, thiết kế lại một số phần để hợp với nhu cầu của mình và nâng độ phân giải. Ngoài ra mình cũng thiết kế thêm một cái stand để đỡ cánh tay.

Cánh tay này dựa trên phim Terminator phần 2.

Nếu bạn thích sản phẩm mình làm, bạn có thể tip một khoản nhỏ. Việc đó sẽ giúp ích rất nhiều.

.......................................................................................................................................

Đã sửa lỗi trong hand.stl, lỗi này có thể gây ra lỗ ở phần đầu piston của ngón giữa. (Cảm ơn 3D_ProtoPrinting -> https://www.thingiverse.com/3D_ProtoPrinting/about)

.......................................................................................................................................

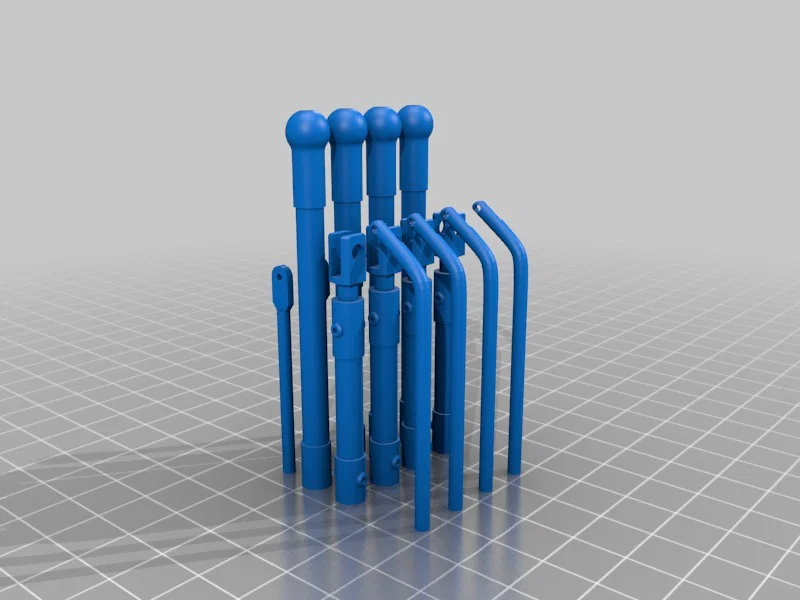

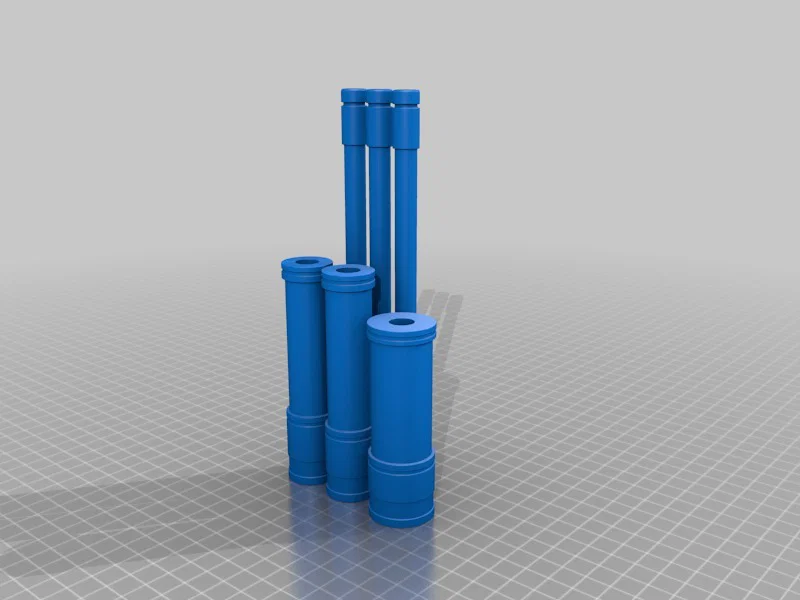

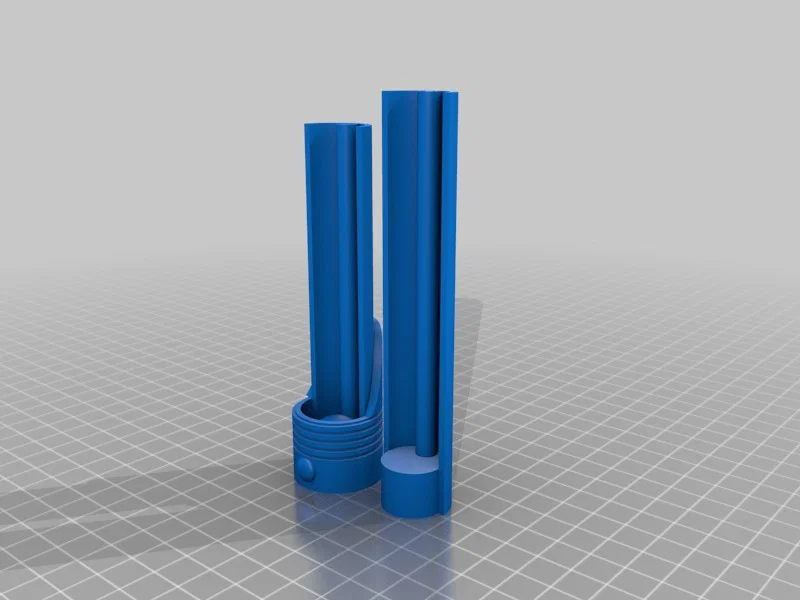

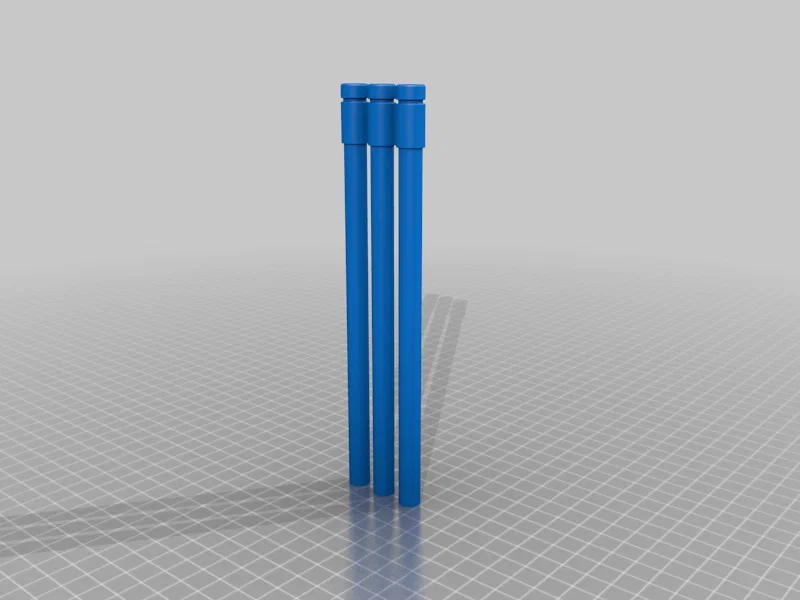

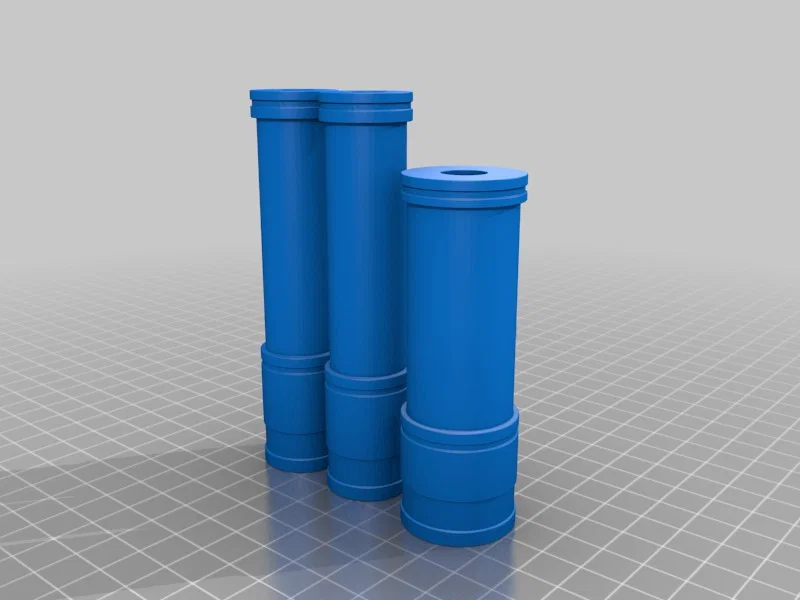

Do một số bạn gặp khó với hai file hand_tubes.stl và arm_rods.stl, mình đã thêm phiên bản tách (split) của hai file này.

Nếu vẫn gặp vấn đề với ống (tube), thử giảm tốc độ in xuống 50% để bản in kịp nguội hơn và dùng raft.

(Cảm ơn LordGrantham -> https://www.thingiverse.com/LordGrantham/about)

.......................................................................................................................................

Xem review Tronxy X5SA của Nexi-Tech (https://www.thingiverse.com/Nexi-Tech/about). Bạn có thể thấy cái lamp hoạt động trong video của bạn ấy! ;D https://www.youtube.com/watch?v=Pq3qjdaRnuY&t=1123s

Print Settings

Printer:

anycubic i3 mega

Rafts:

No

Supports:

Yes

Resolution:

0.3mm - 0.1mm

Infill:

10%

Notes:

Chọn resolution tùy theo từng phần. Mình in các chi tiết lớn ở resolution thấp, còn các chi tiết nhỏ (ngón tay, bàn tay) thì in resolution cao để giữ độ chi tiết.

Post-Printing

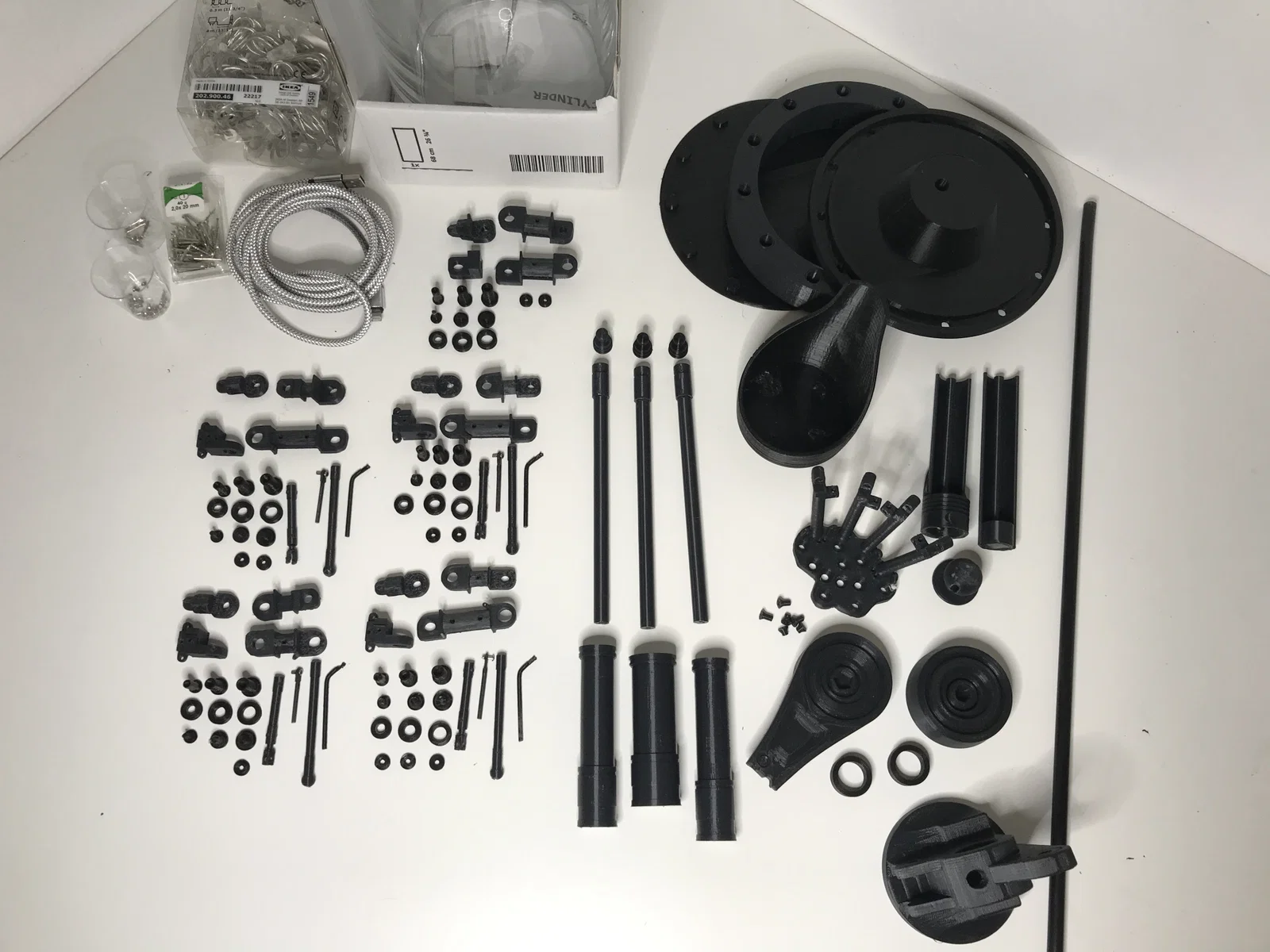

Bạn cần những thứ sau để tự làm một cái terminator arm lamp!

• các bộ phận in 3D này

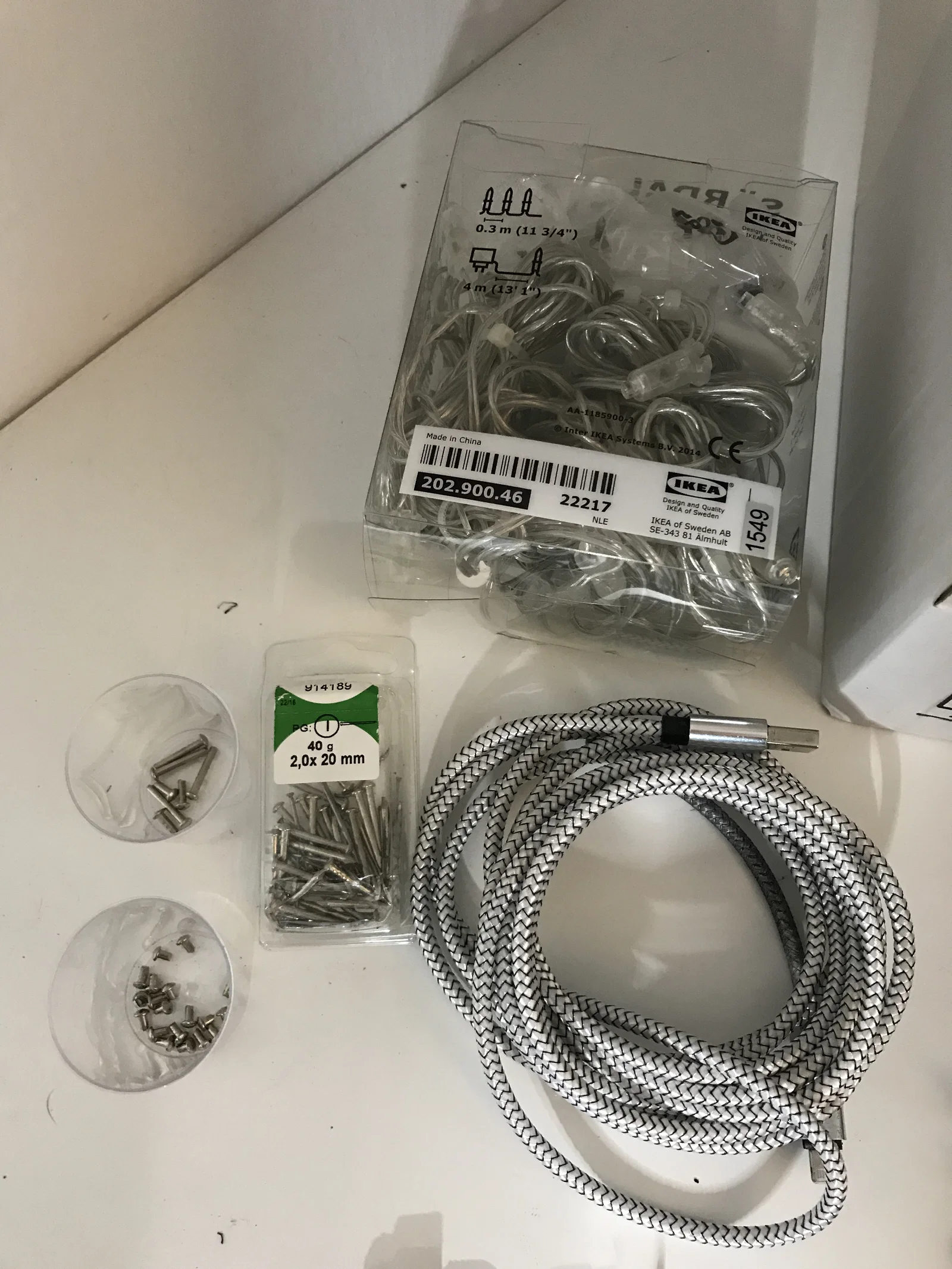

• bình hoa IKEA CYLINDER (cao 68cm, đường kính 16cm)-> https://www.ikea.com/de/de/catalog/products/60223328/
• dây đèn IKEA SÄRDAL -> https://www.ikea.com/de/de/catalog/products/60277514/
• đinh đầu tròn đường kính 2mm

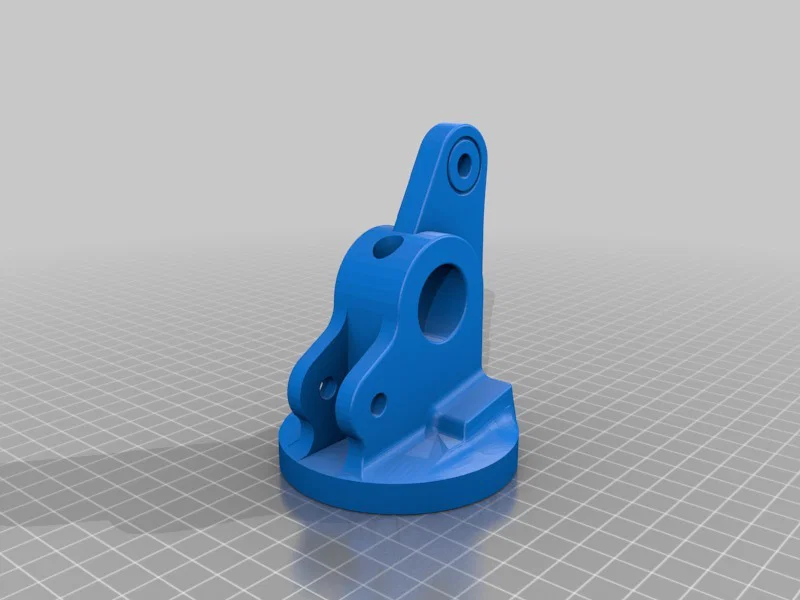

• một thanh rod dài 160mm, đường kính 8.6mm và đủ cứng để đỡ bàn tay
• keo siêu dính (superglue)
• giấy nhám
• primer
• sơn xịt chrome
• sơn xịt đen (cho phần base)
• xi đánh giày màu đen
• tuỳ chọn: một sợi cáp có kết cấu nhìn hay hay (mình không dùng cho tay của mình)

Bấm/cắt bỏ phần thân đinh, chỉ lấy phần đầu đinh. Bạn cần đầu đinh cho các ngón tay.

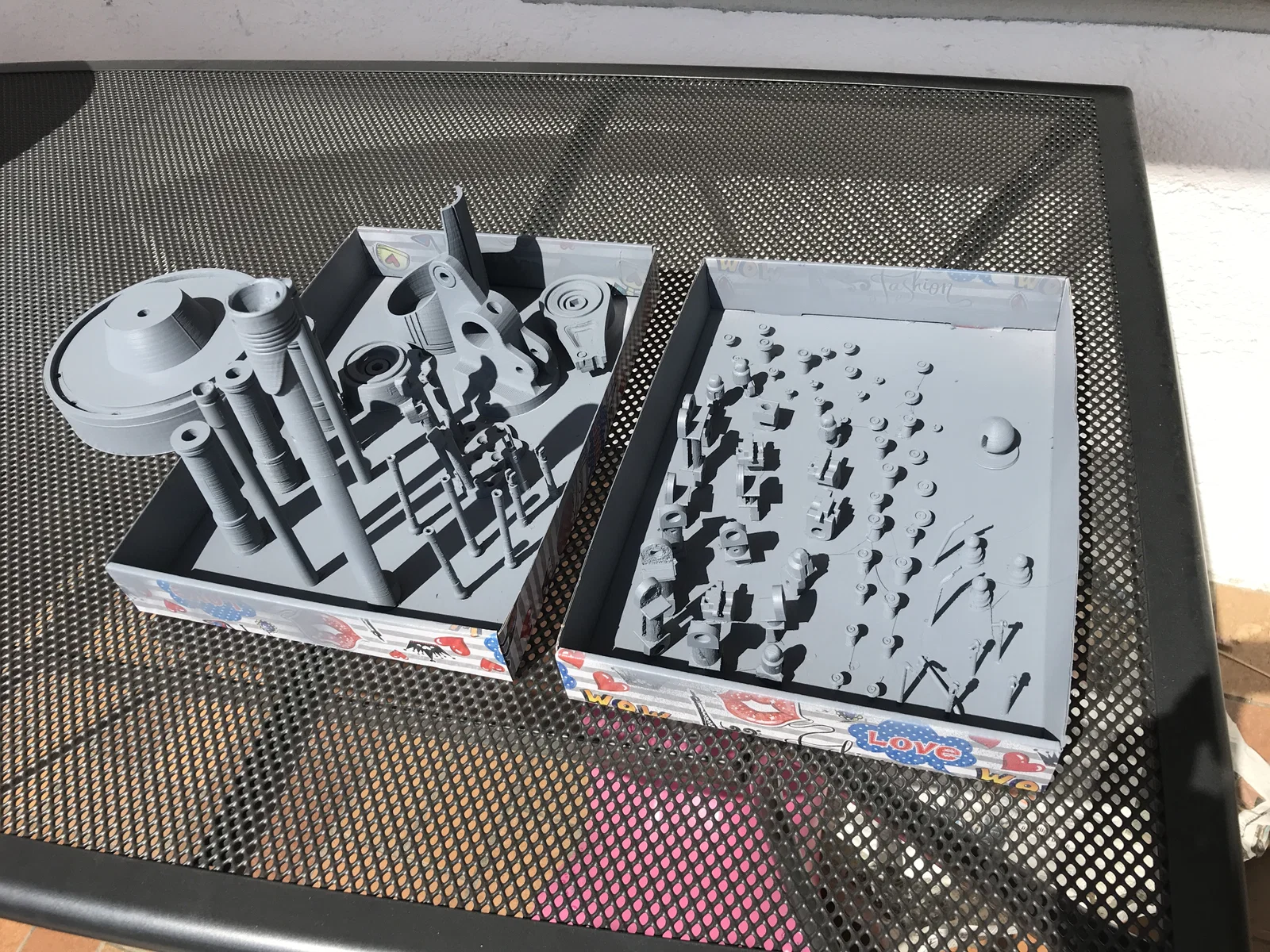

Mình đã dán các chi tiết bằng keo nến (hotglue) lên vài tấm bìa carton để dễ xịt lớp primer đầu tiên.

Quy trình primer và chà nhám như sau:

2 lớp primer

chà nhám

3 lớp primer

chà nhám

4 lớp primer

chà nhám lần cuối

Mình đã cố gắng đặt tên file theo từng nhóm.

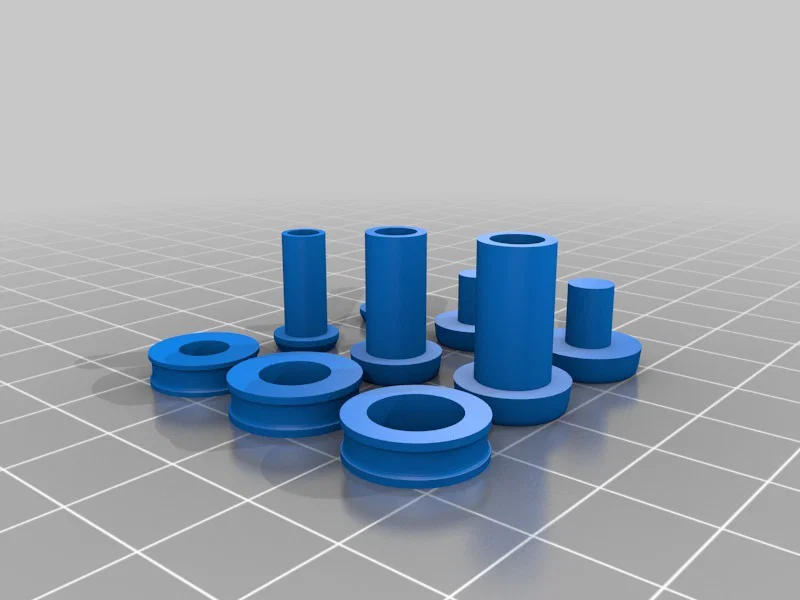

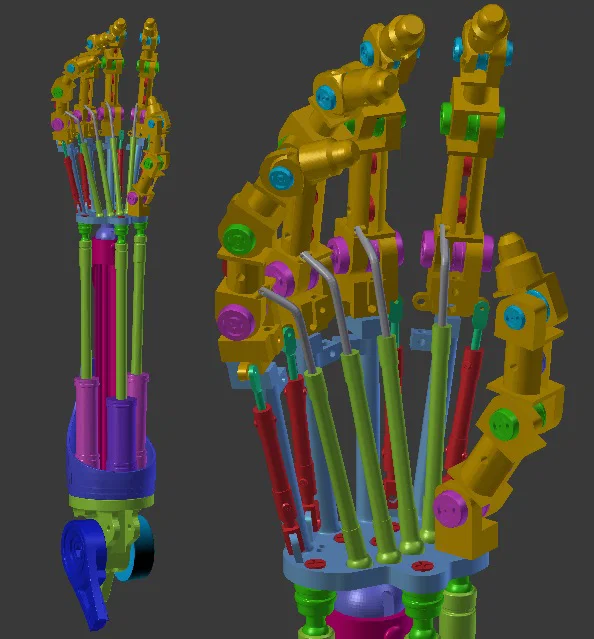

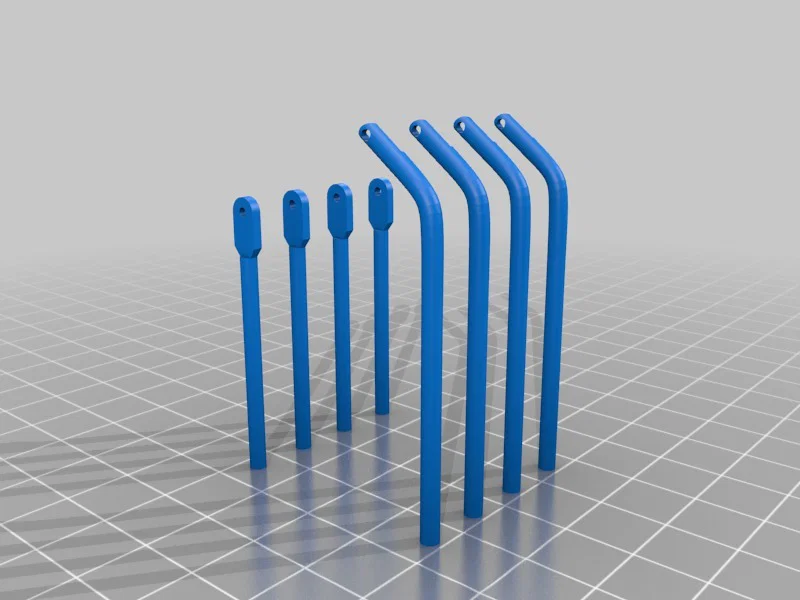

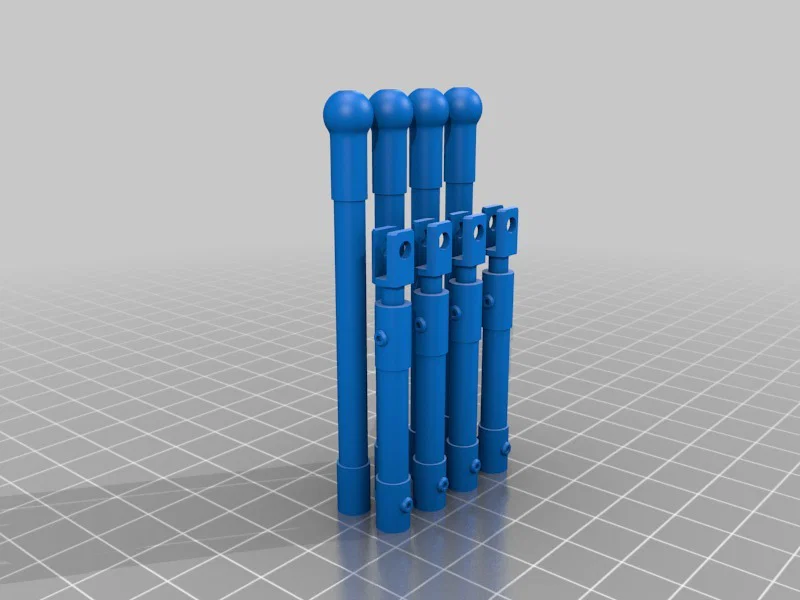

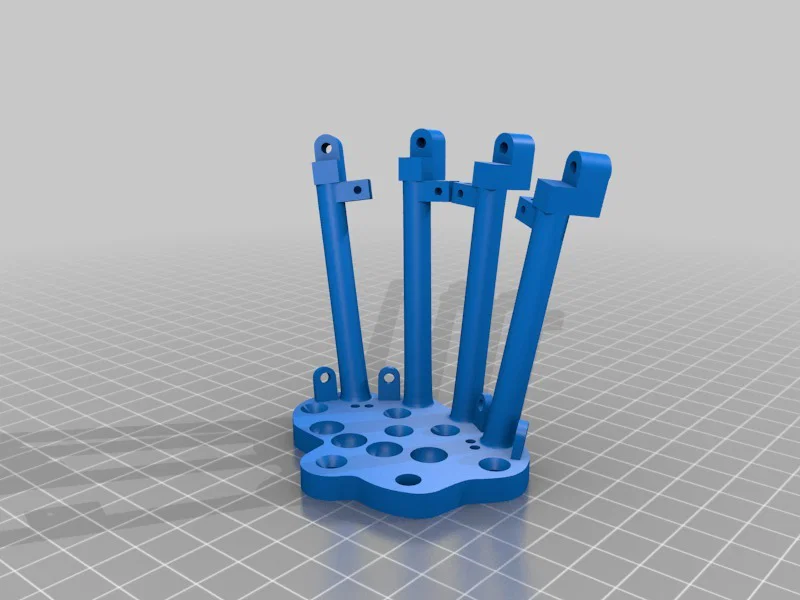

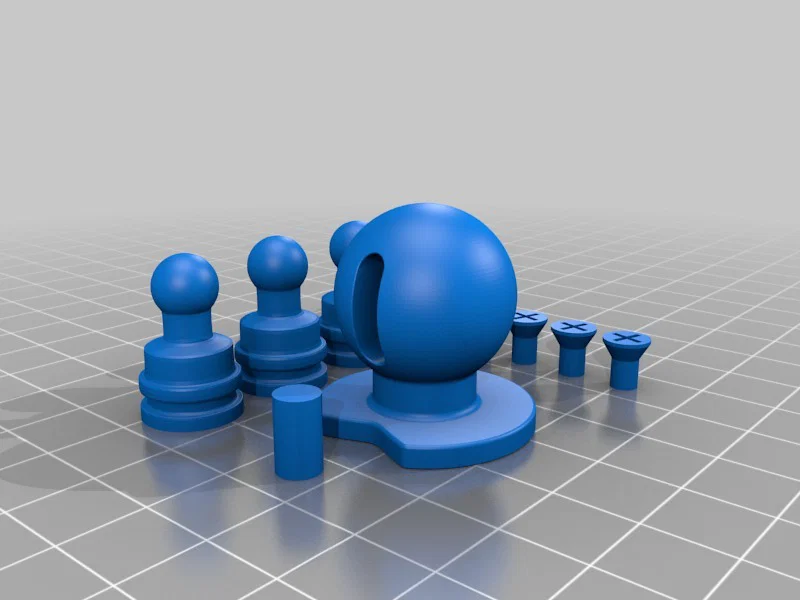

Các ngón tay được cố định với hand.stl bằng đinh. Đinh cũng được dùng cho các piston màu đỏ và phần bàn tay, cũng như các thanh rod nhỏ màu xanh ngọc. Đinh còn được dùng để cố định các vòng đệm (washers) màu đỏ vào ngón tay và để bịt các lỗ.

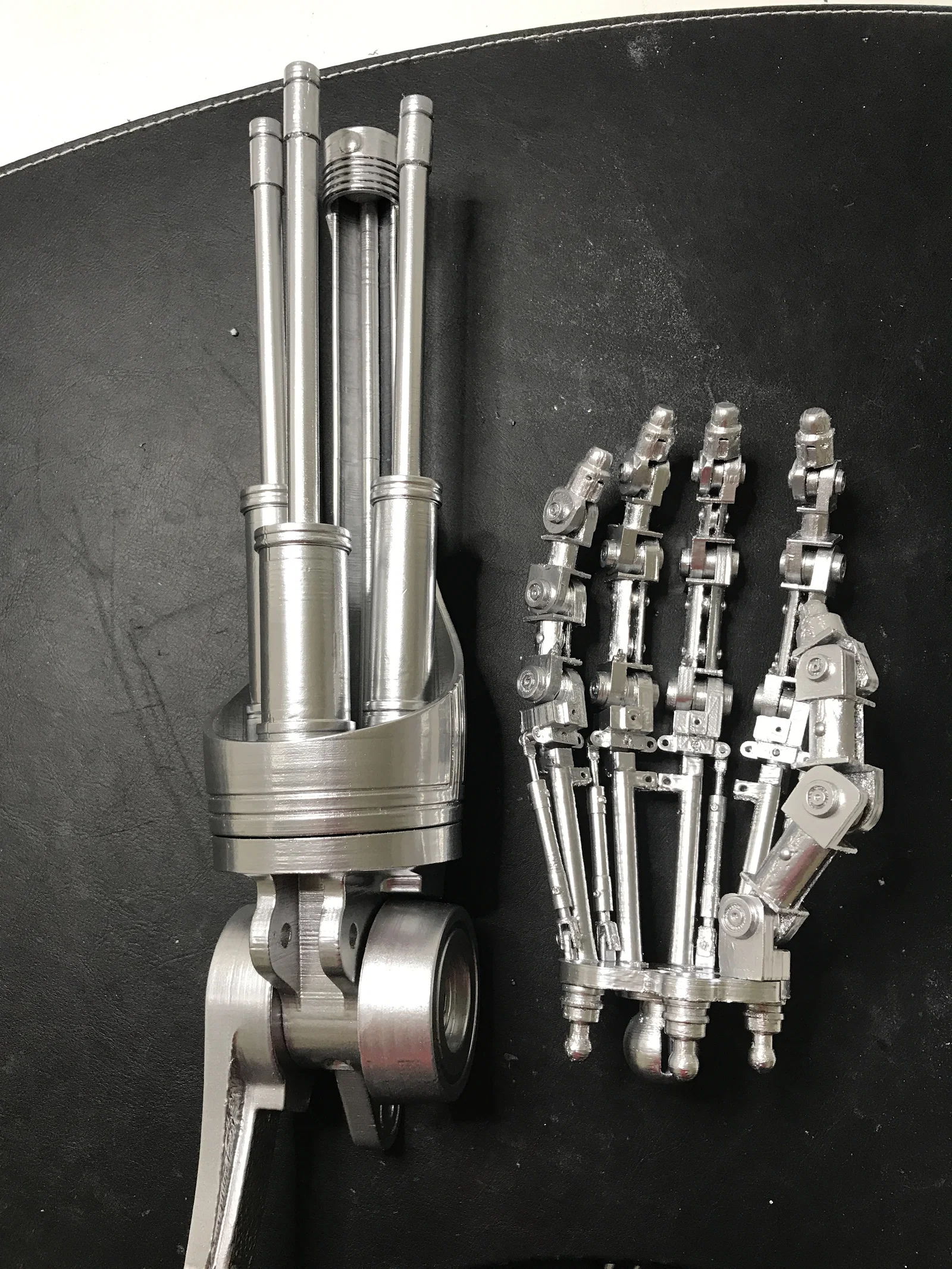

Sau khi các phần được dán lại với nhau, cánh tay được xịt 2 lớp sơn xịt chrome.

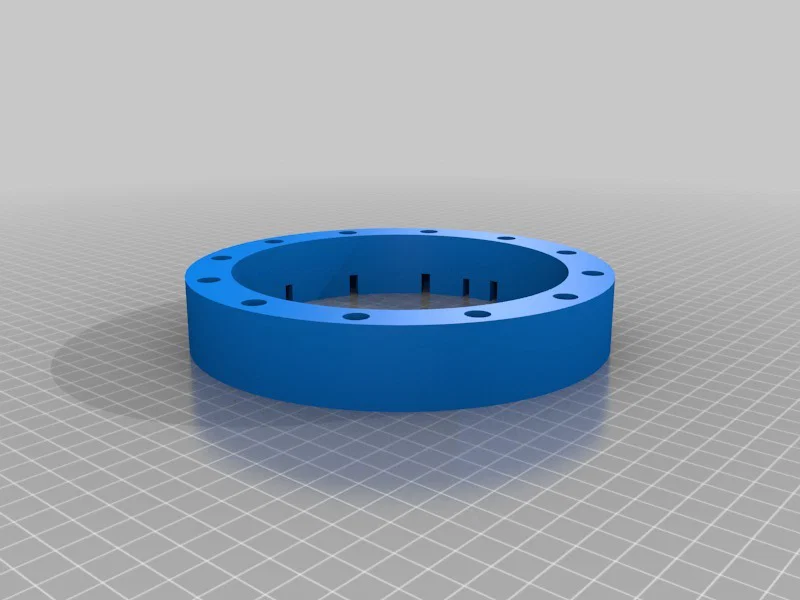

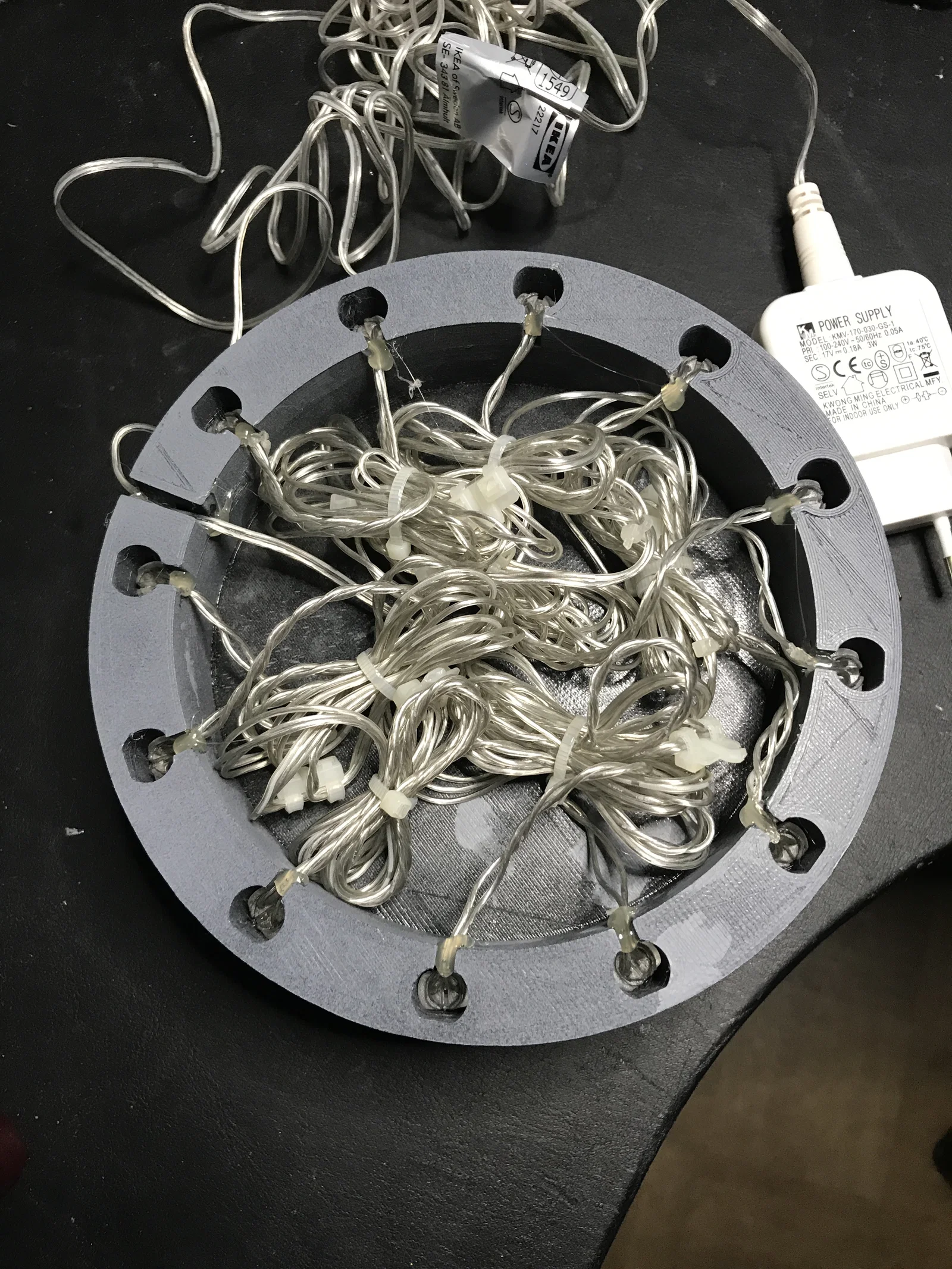

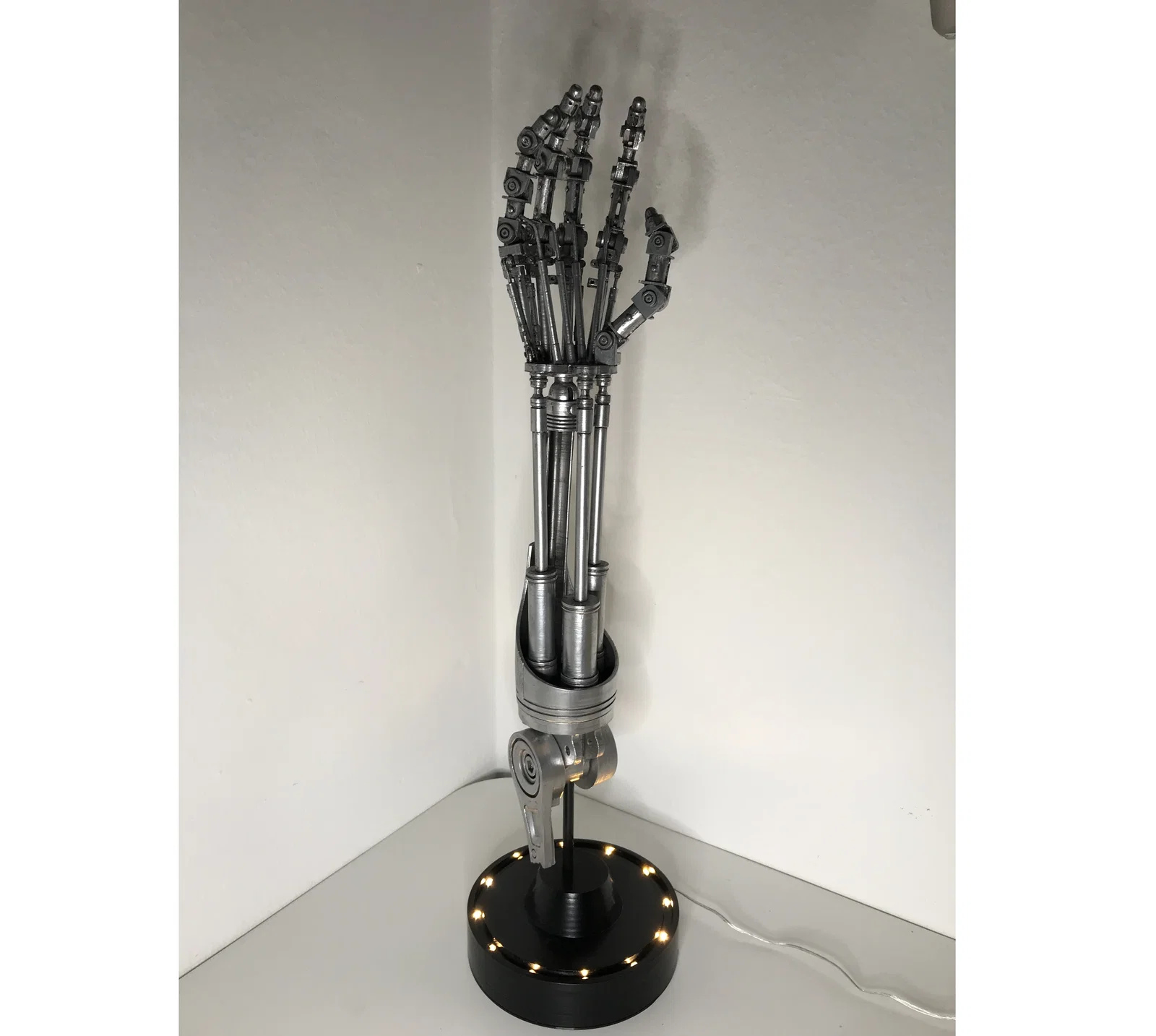

Đèn LED được lắp trong phần base và cố định bằng một ít keo nến và dây rút (zip tie).

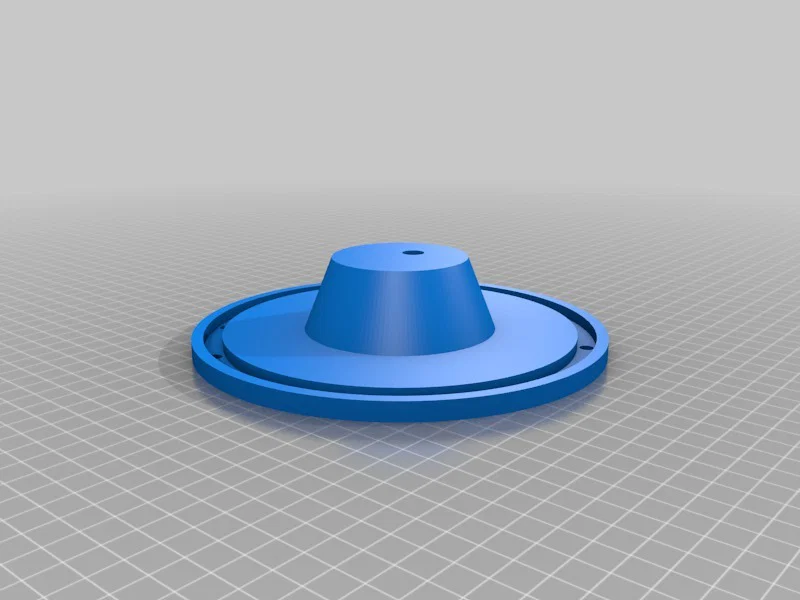

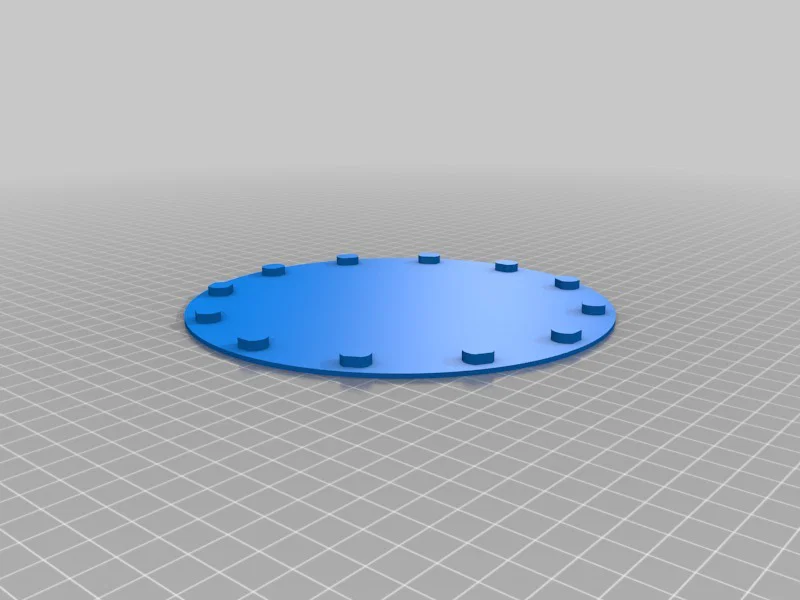

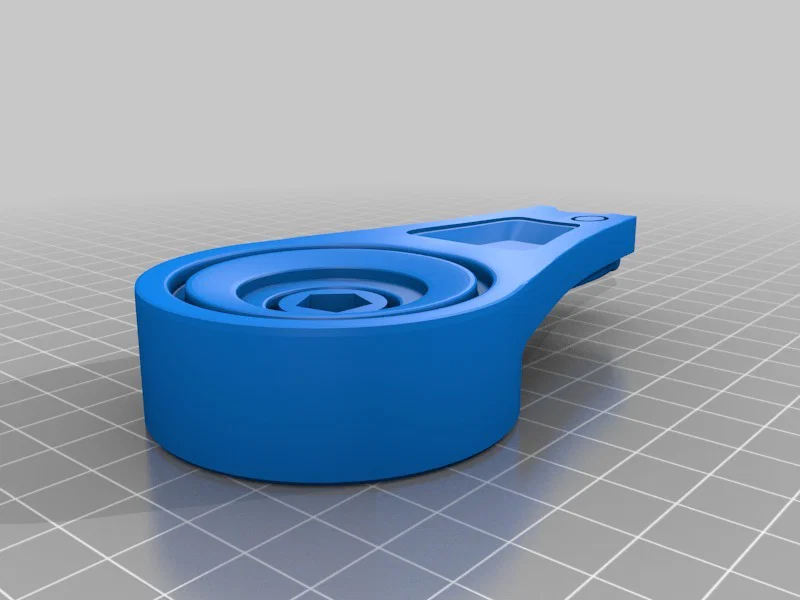

Các phần stand_*.stl sau đó được dán lại với nhau.

Cuối cùng, cánh tay được “rửa” bằng xi đánh giày đen.

Chỉ cần trộn xi đánh giày đen với nước cho đến khi loãng hẳn. Quét lên model và đợi vài phút. Sau đó lấy khăn giấy lau bớt. Cách này giúp lớp màu đen nằm lại trong các khe/hốc (cavity) và làm cánh tay nhìn có chiều sâu hơn.

Cứ google “prop weathering wash” để xem tutorial.

Phần khó nhất của cả bộ này là lau cái bình cho sạch. Trời ơi dấu vân tay với vệt lem!!! :D

Nếu bạn đọc tới đây:

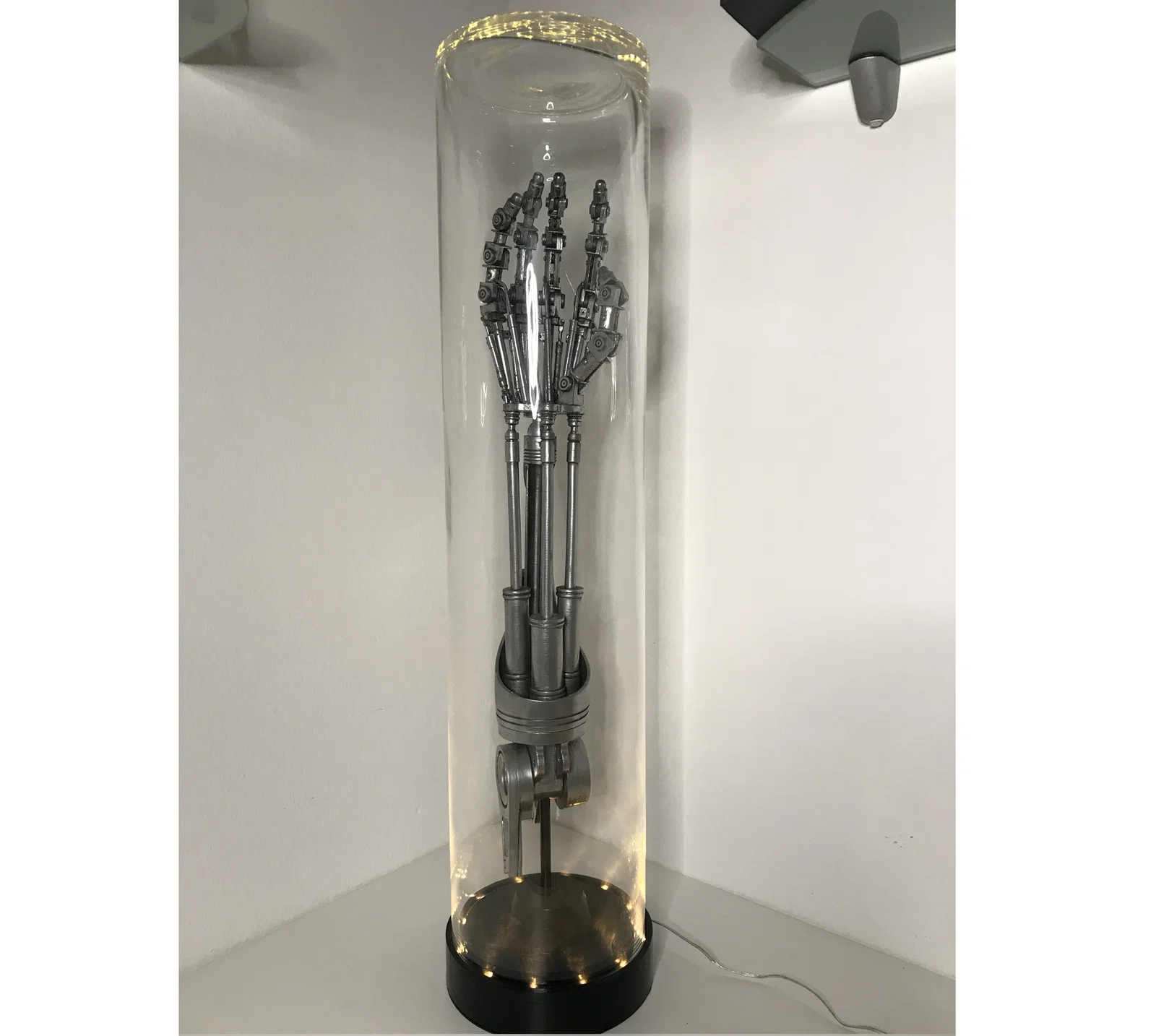

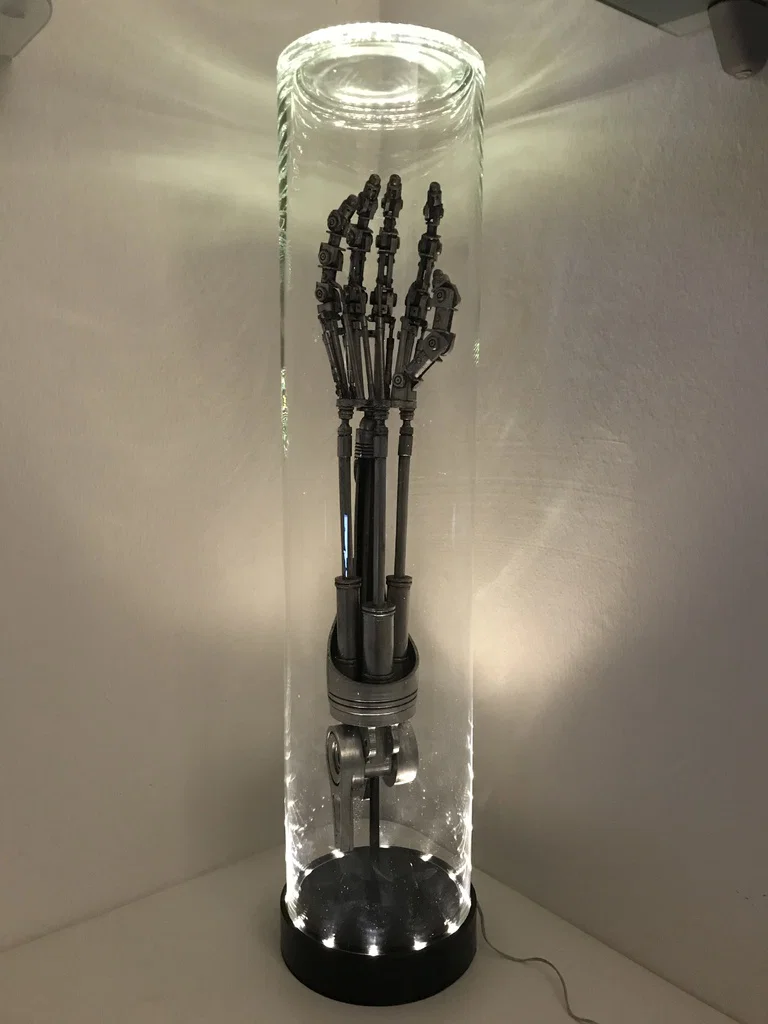

Chúc mừng anh/chị. Giờ anh/chị là chủ nhân tự hào của một cái terminator arm lamp! Chúc dùng vui!
