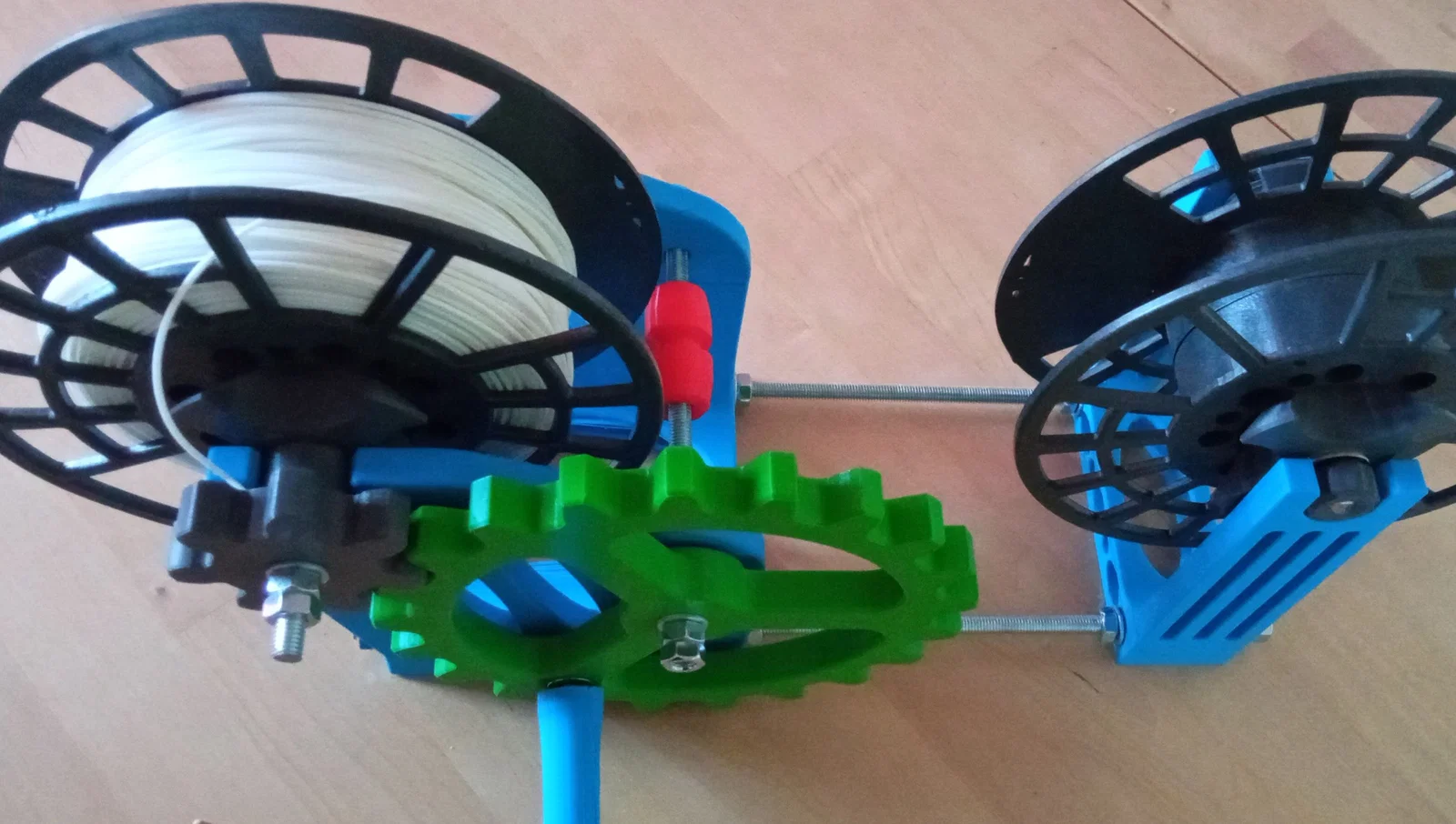

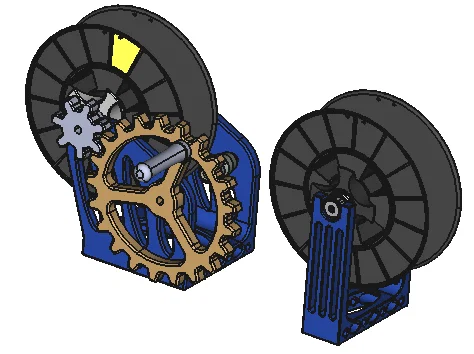

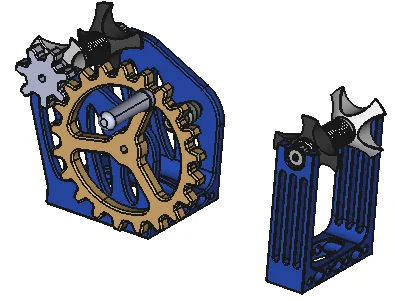

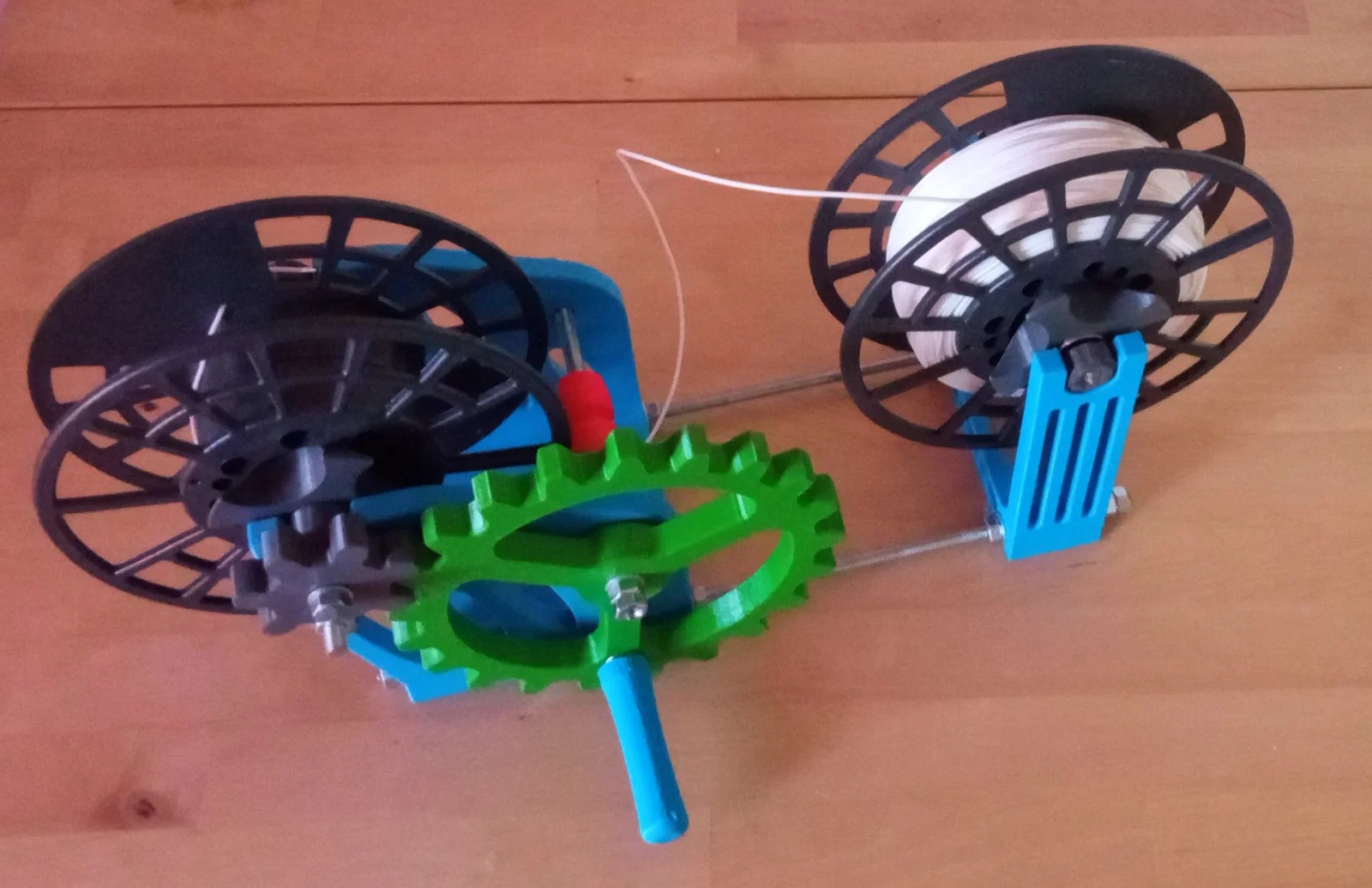

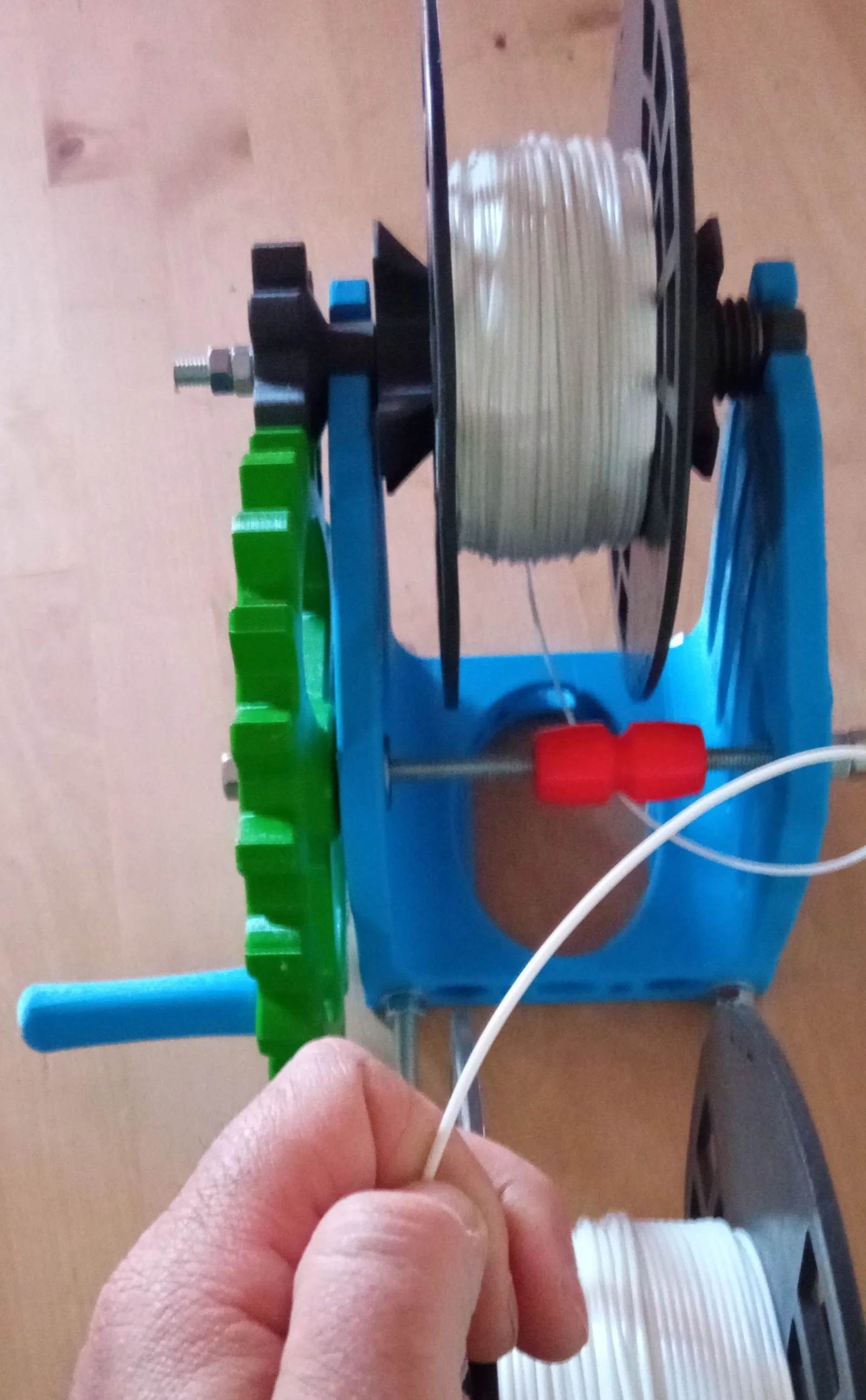

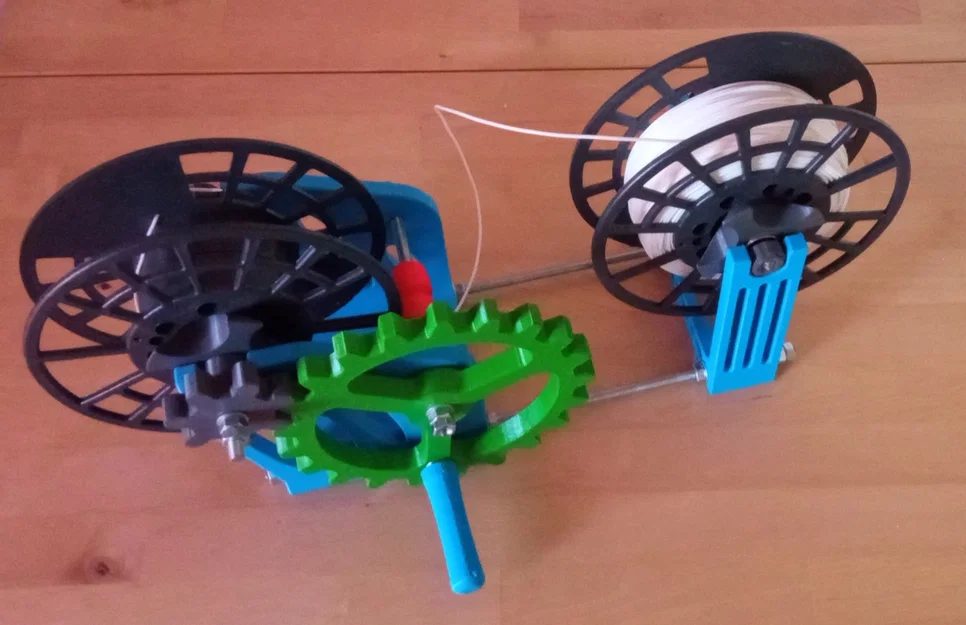

3Dmaps Spool Winder – Bộ quấn lại cuộn filament

Các điểm mạnh chính của thiết kế này:

• Khắc phục tình trạng rối/chồng chéo trên cuộn filament
• Giúp quấn lại filament
• Sắp tới mình sẽ làm thêm một cái spoon holder (giá đỡ muỗng) dùng chung một số chi tiết của bộ winder này cho của mình

BOM:

• 2 thanh ren (rod) M8x1000
• +/- 12 đai ốc (nuts) M8
• 5 con lăn (roller) tiêu chuẩn, đường kính trong 8mm, đường kính ngoài 22
• 1 con lăn đường kính 5mm

Số lượng in:

• SpoolNuts 2x
• SpoolEnd 3x
• Các món còn lại: mỗi loại 1 cái

Lịch sử:

Đây là đóng góp đầu tiên của mình.

Mình cần một kiểu máy để quấn lại vài cuộn spool vì filament bị chồng/đè lên nhau.

Mình xem một số ý tưởng trên Thingiverse rồi quyết định làm một bản dễ gắn cuộn spool hơn, và dùng ít vật liệu hơn.

Khi dùng thì bạn cần cố định nó xuống bàn.

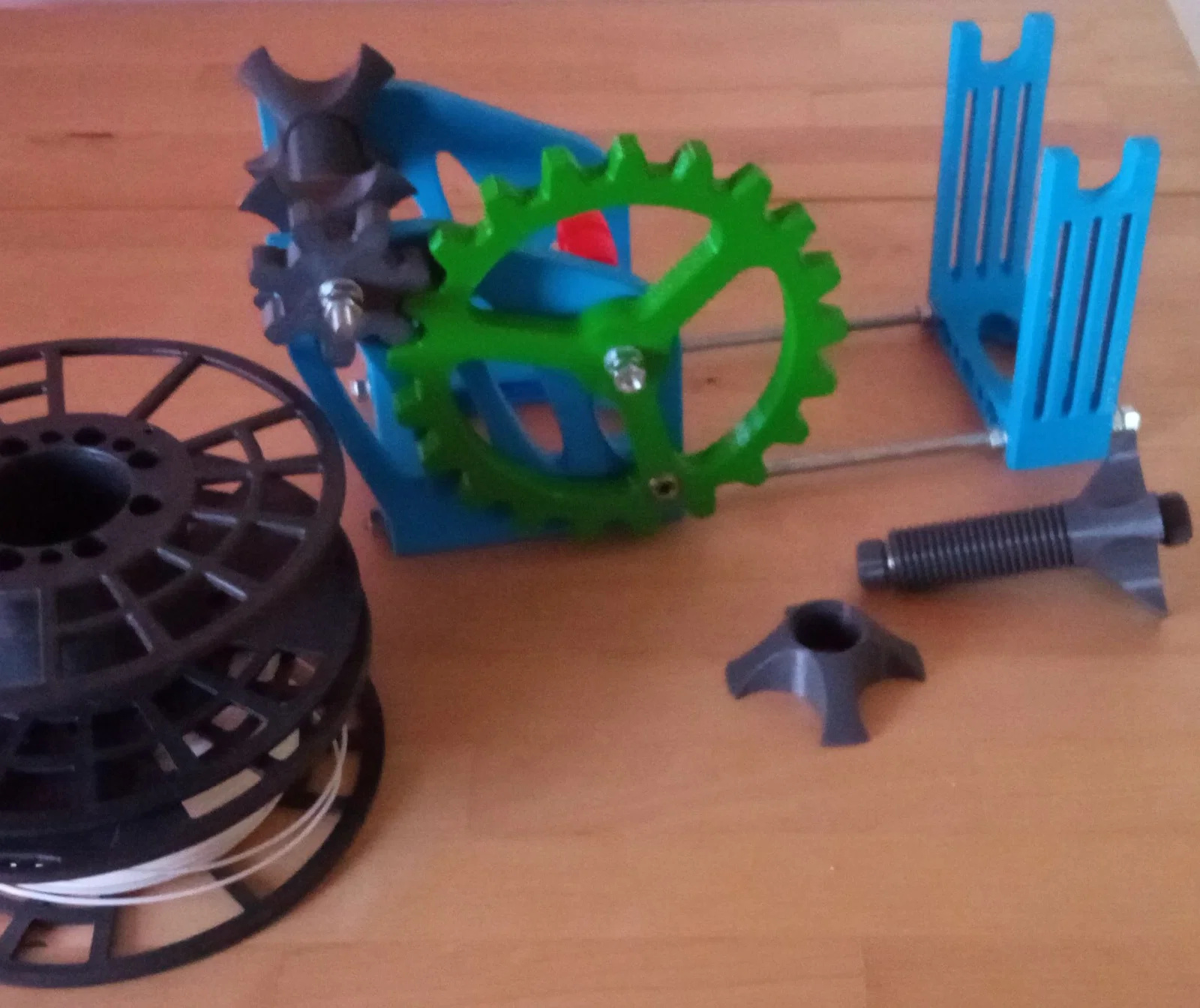

Nếu các SpoolEnds vặn không ăn ren với thanh rod, thử hơ nóng nhẹ bằng súng hơi nóng (air gun).

Ghi chú:

• Dùng một thanh rod để nối hai bệ (base) giữ spool, cắt đôi thanh này.
• Thanh còn lại thì chỉ để chia ra nhiều trục (axis) cho spool holder và bánh răng (gears).
• Tay quay (handle) không cố định: gắn nó vào con lăn dia. 5 ở bánh răng lớn.
• Các con lăn dia. 8mm là dùng cho trục.
