Tay cầm vòi bia EInk Tap Handle (NFC e-Paper 2.7")

Thông tin chung

Mình bắt tay vào giải quyết vấn đề mà anh/em mình gặp với cái kegerator: muốn hiển thị loại bia đang có trong keg hiện tại mà không phải để nắp chai lăn lóc bên ngoài hay làm nhãn dán.

Nhờ Waveshare 2.7inch Passive NFC-Powered E-Paper Module, chuyện này làm ra lại khá dễ. Vì màn hình này được cấp nguồn trực tiếp từ trường NFC trong lúc cập nhật hiển thị, nên không cần pin, không cần sạc lại, không cần kết nối không dây để update, và gần như không phải bảo trì gì hết. Có cần một cái app để cập nhật, nhưng dùng cũng khá đơn giản và không giới hạn nội dung bạn muốn hiển thị hay bắt đăng ký thuê bao.

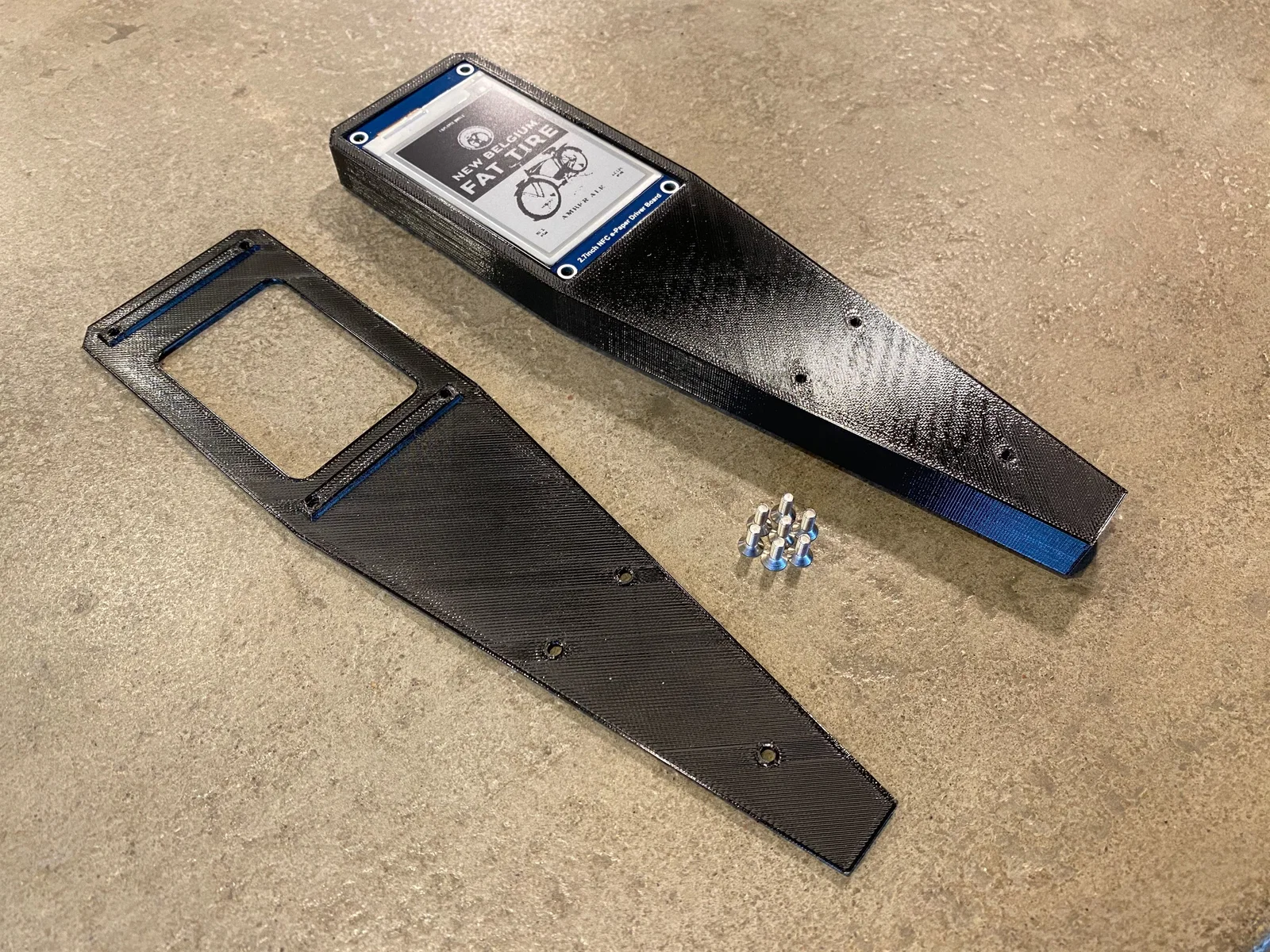

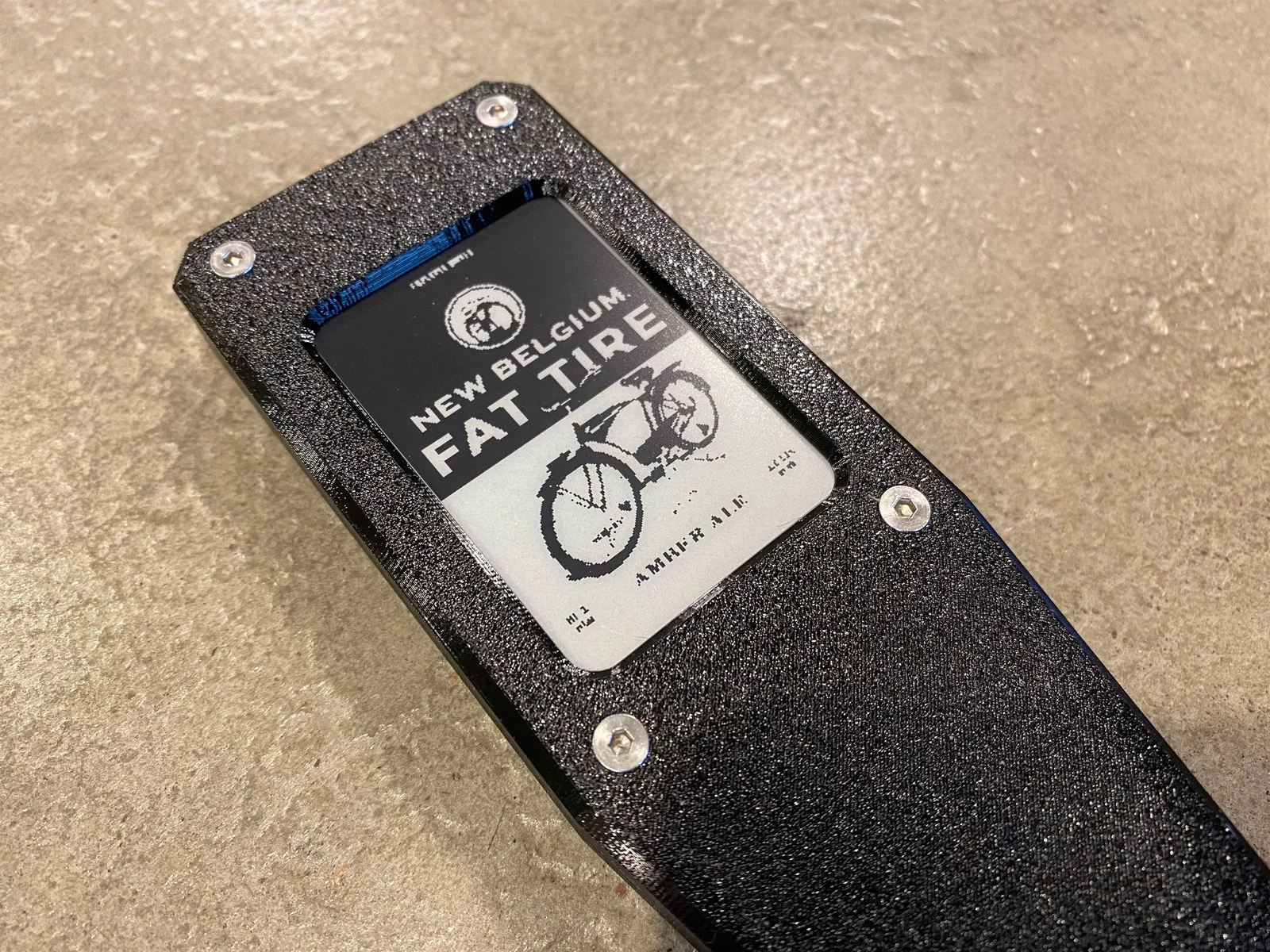

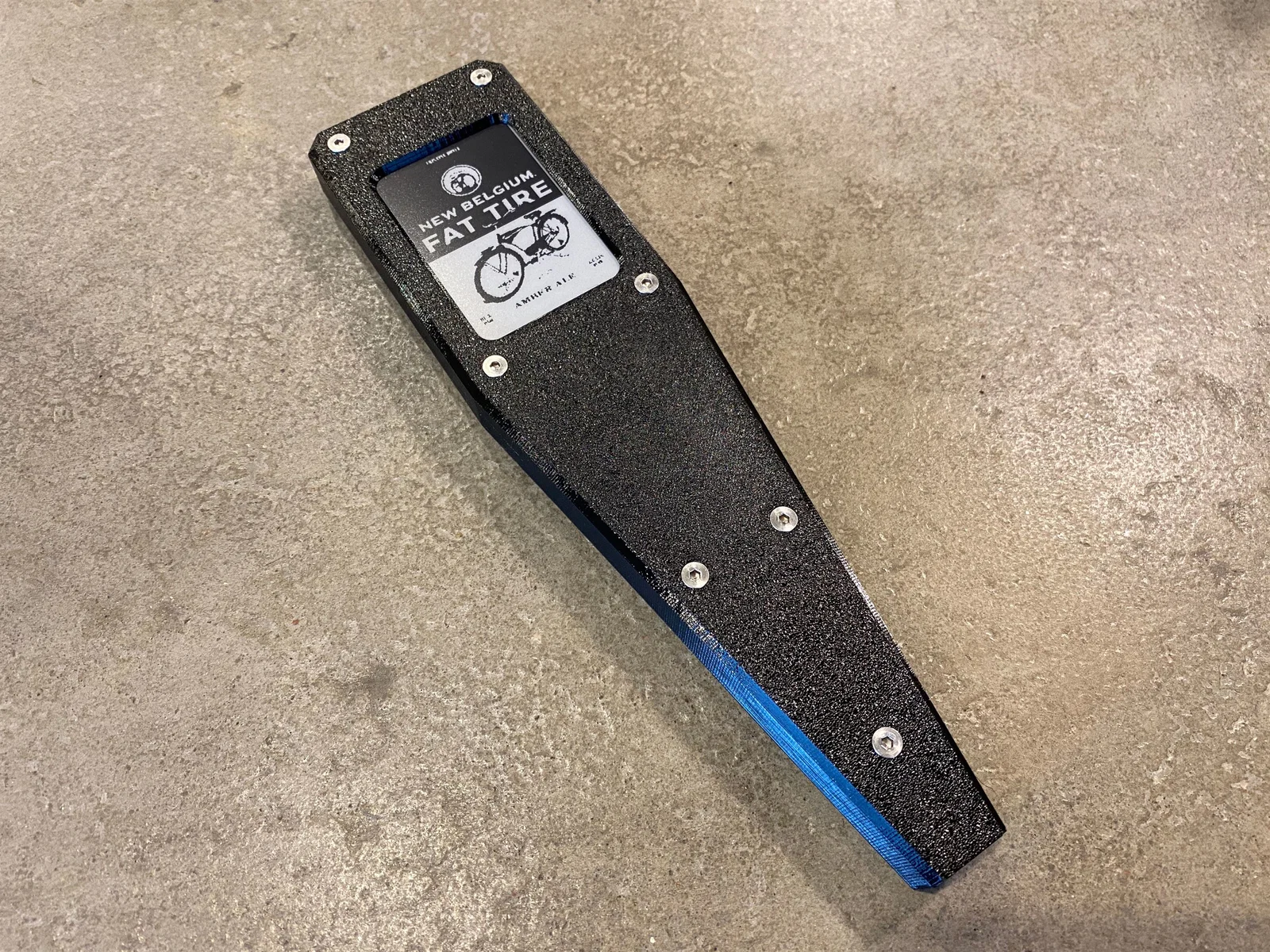

Module eink thả vào đúng vị trí và không cần bắt ốc (ốc sẽ đi xuyên qua phần vỏ). Sau đó, viền bezel bên ngoài úp lên trên và được siết quanh chu vi bằng stainless steel countersunk M3 machine screws.

Công nghệ

• Fusion 360

Phần cứng

Waveshare 2.7inch Passive NFC-Powered E-Paper Module

https://amzn.to/3SRAICG

10mm Countersunk Stainless Steel M3 Machine Screws

Cách sử dụng

Đảm bảo bạn có app trên iOS hoặc Android:

• Android App
• iOS App

1. Chụp hình nhãn bia đang có, tải nhãn về, hoặc tự tạo nhãn thủ công

2. Mở app NFC E-Tag và chọn kích thước màn hình 2.7inch e-Paper

3. Chọn ảnh hoặc graphic bằng nút Pictures

1. Lưu ý: bạn cũng có thể tạo nhanh một cái nhãn bằng chức năng text nếu không có sẵn nhãn

4. Chọn kiểu graytone bạn thích (sẽ phản ánh lên hình output, tùy gu cá nhân)

5. Đưa bộ phát NFC của điện thoại sát vào màn hình cho tới khi thanh loading chạy xong. Màn hình sẽ nháy và cập nhật; quá trình này mất vài giây, nhưng đừng nhấc điện thoại ra sớm không là phải upload lại từ đầu.
