Sample guillotine (dao cắt mẫu thẳng đứng cho lam kính hiển vi)

Sample guillotine là bộ gá kiểu guillotine để cắt film/mẫu trên lam kính hiển vi theo phương thẳng đứng. Dùng lưỡi dao cạo Wilkinson Sword double‑edged, LM3UU, ty trượt 3 mm và lò xo nén; có thể chỉnh kích thước trong FreeCAD.

👁️
480
Lượt Xem
❤️
11
Lượt Thích
📥
19
Lượt Tải
Cập Nhật May 03, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Một anh bạn ở chỗ làm muốn có cái gì đó để cắt các lớp film mỏng trên lam kính hiển vi theo phương thẳng đứng thật chuẩn. Thế là mình nghĩ ra một bộ gá kiểu guillotine…

Mình cũng có một bản remix thêm hoạ tiết fleur-de-lis (vì mà, guillotine mà…) ở …

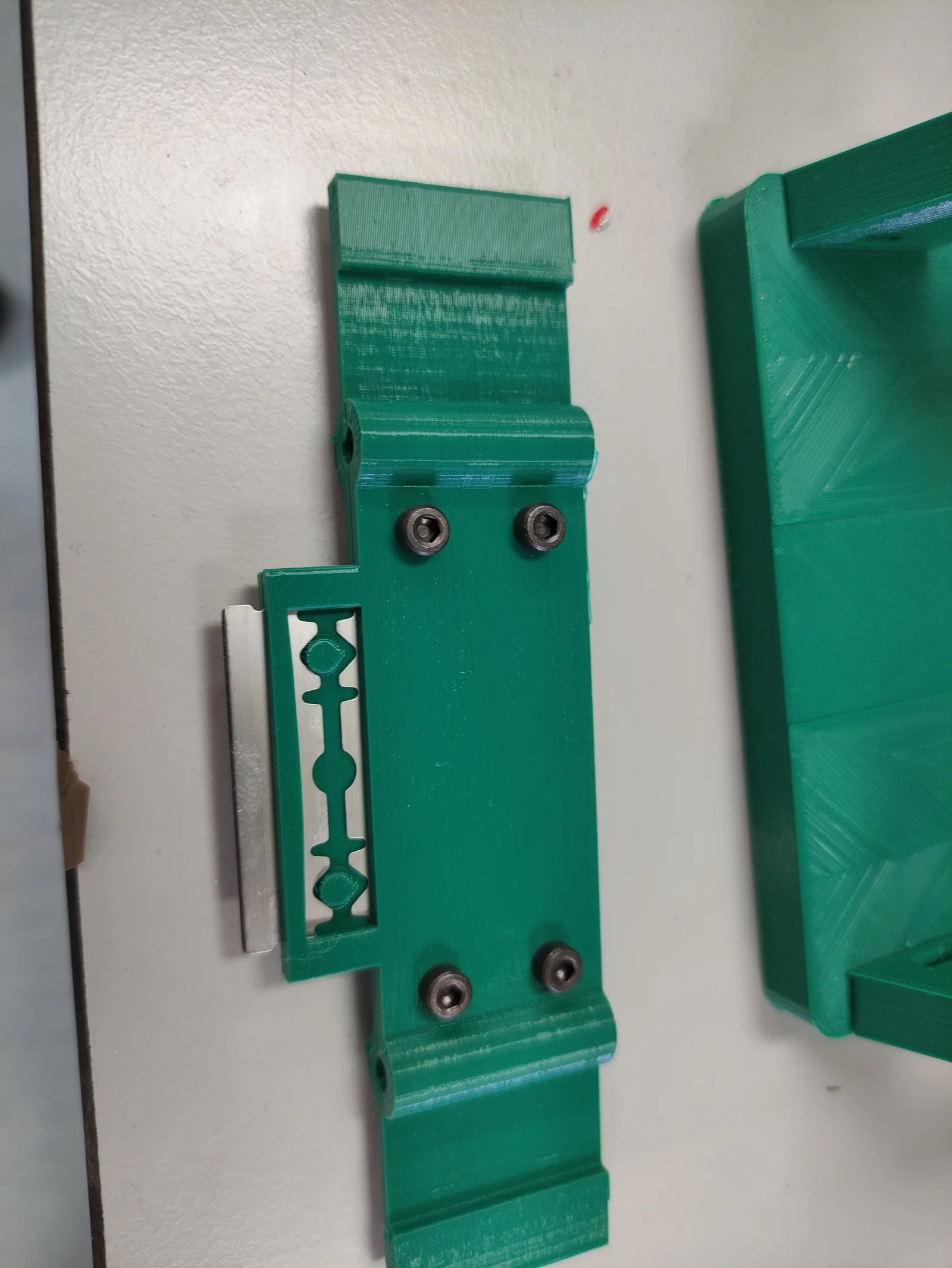

Dùng được lưỡi dao cạo hai lưỡi kiểu classic của Wilkinson Sword. Các loại lưỡi khác có thể vừa hoặc không. Bạn có thể chỉnh đường kính và khoảng cách giữa hai chốt phẳng giữ lưỡi trong phần “moving arm back” trong file nguồn FreeCAD đi kèm để khớp với lưỡi khác.

Các kích thước khác cũng có thể chỉnh trong file nguồn FreeCAD, nhất là chiều cao của toàn bộ bộ gá. Với các STL được cung cấp sẵn thì chiều dài smooth rod cần là 72 mm, nhưng nếu bạn chỉnh chiều cao của bộ gá thì dĩ nhiên cũng phải chỉnh lại chiều dài rod cần dùng. Nếu bạn bấm vào part “smooth rod” dưới mục “props” trong file FreeCAD, bạn sẽ thấy chiều dài rod trong cửa sổ “data” (cộng thêm phần extrusion ra phía trước và phía sau).

Bạn sẽ cần (cho các STL như đang cung cấp ở đây):

  • 1x lưỡi dao cạo hai lưỡi Wilkinson Sword classic
  • 8x ốc/bu lông M3x12 đầu lục giác trụ (cap/socket head) cho đế và cross beam
  • 4x ốc/bu lông M3x6 đầu lục giác trụ (cap/socket head) cho bộ giữ lưỡi dao
  • 4x bạc đạn tuyến tính LM3UU (ID 3 mm, OD 7 mm, dài 10 mm) (ví dụ, từ Amazon)
  • 12x đai ốc M3
  • 2x ty trượt (linear rods) dài 72 mm, đường kính 3 mm (ví dụ, từ Amazon rồi cắt đúng kích thước)
  • 2x lò xo nén (compression springs), OD khoảng 5.7 mm, dài 39 mm, đường kính dây 0.5 mm — của mình lấy từ mấy hộp assorted springs trên Amazon. Kích thước chính xác không quá quan trọng miễn là lò xo lồng vừa qua ty 3 mm và đủ dài để khi không dùng thì cụm cắt được đẩy tì lên cross beam.

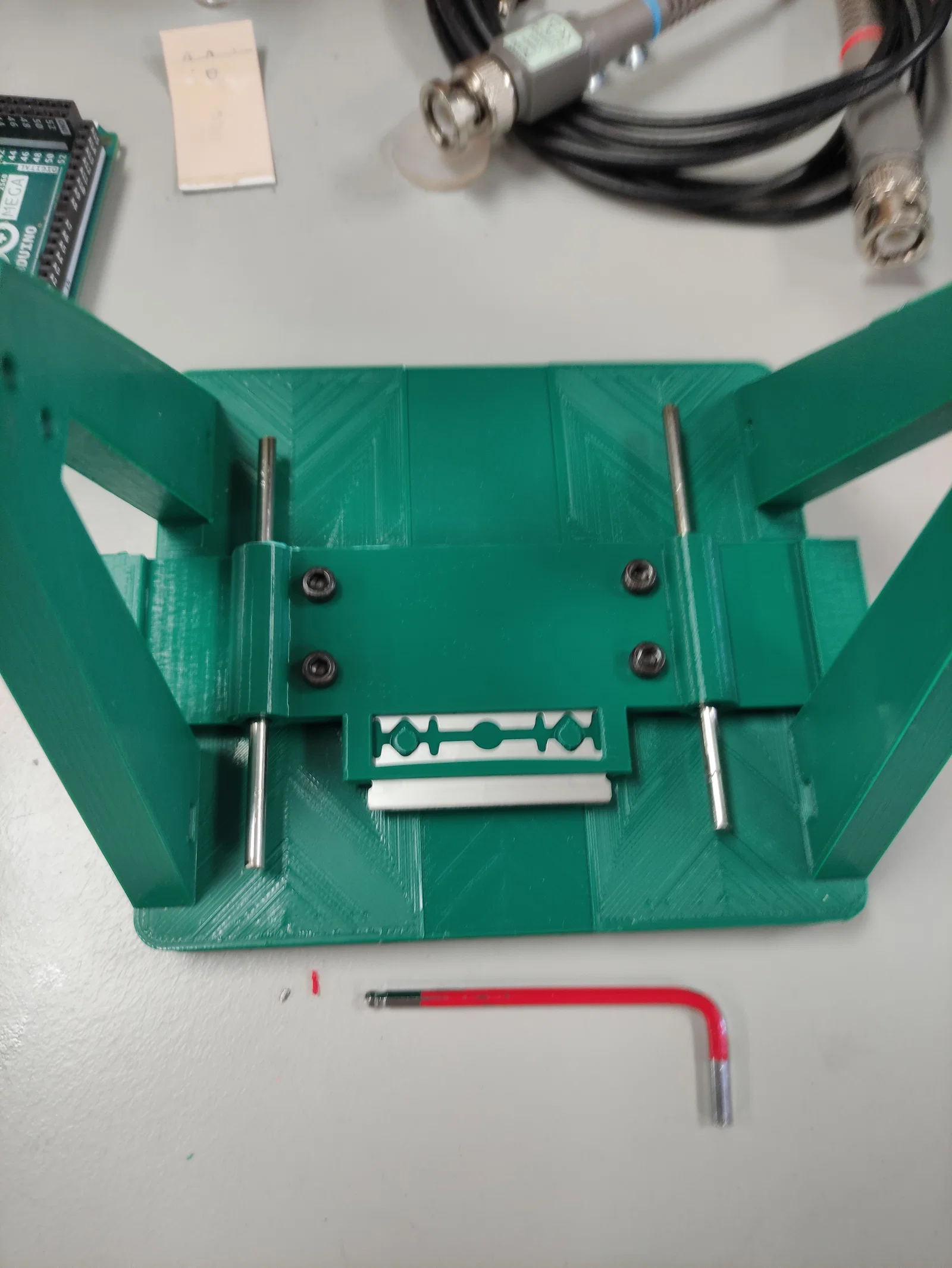

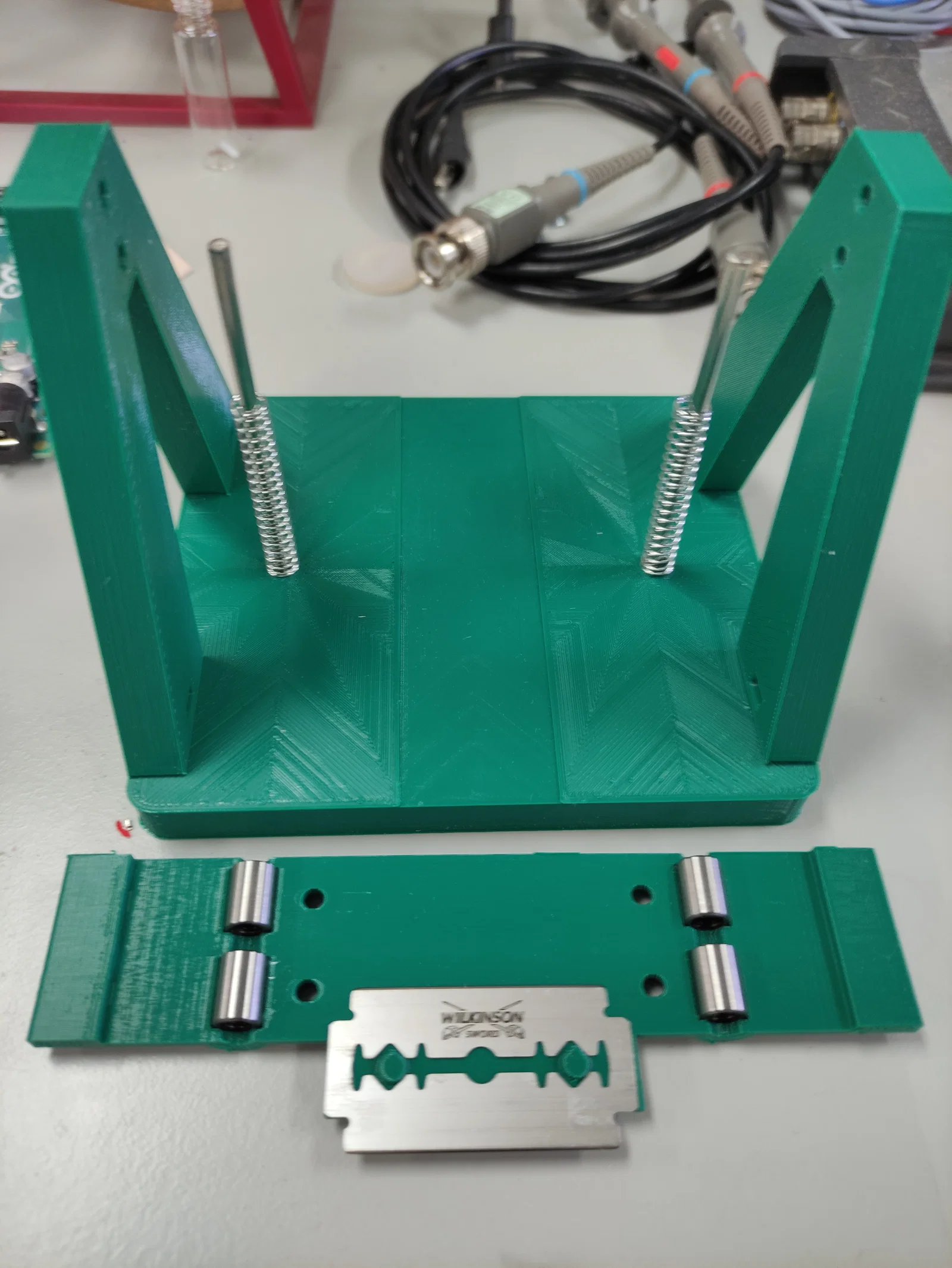

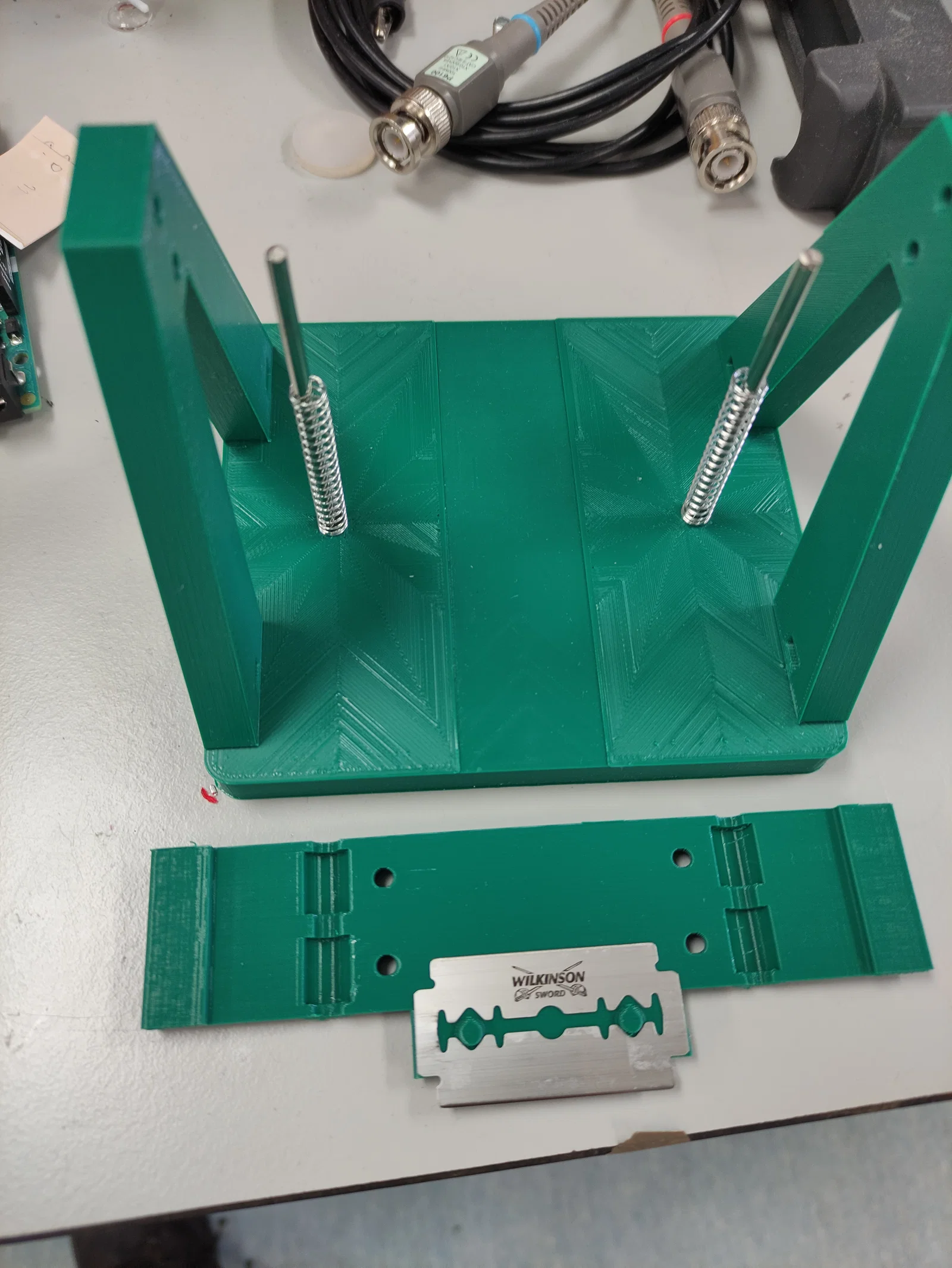

Cách lắp thì nhìn hình chắc sẽ khá rõ.

Một số chi tiết sẽ cần supports khi in, đặc biệt là “moving arm front” và “moving arm back”: cần supports cho các hõm dạng nửa hình trụ để đặt bearings. Nhớ vệ sinh sạch artefacts trong các hõm này, không thì bearings sẽ không ngồi thẳng và cụm cắt sẽ không trượt mượt.

Phần đế (base) cũng cần supports ở chỗ các bu lông đi vào từ mặt dưới. Trên mặt đế có một vết lõm nhẹ để vừa với lam kính hiển vi tiêu chuẩn nên bạn không thể đơn giản in ngược cái đế lại được. Crossbeam và side beams in ổn không cần supports.

Bôi trơn bearings để chạy mượt (mình dùng dầu 3-in-1).

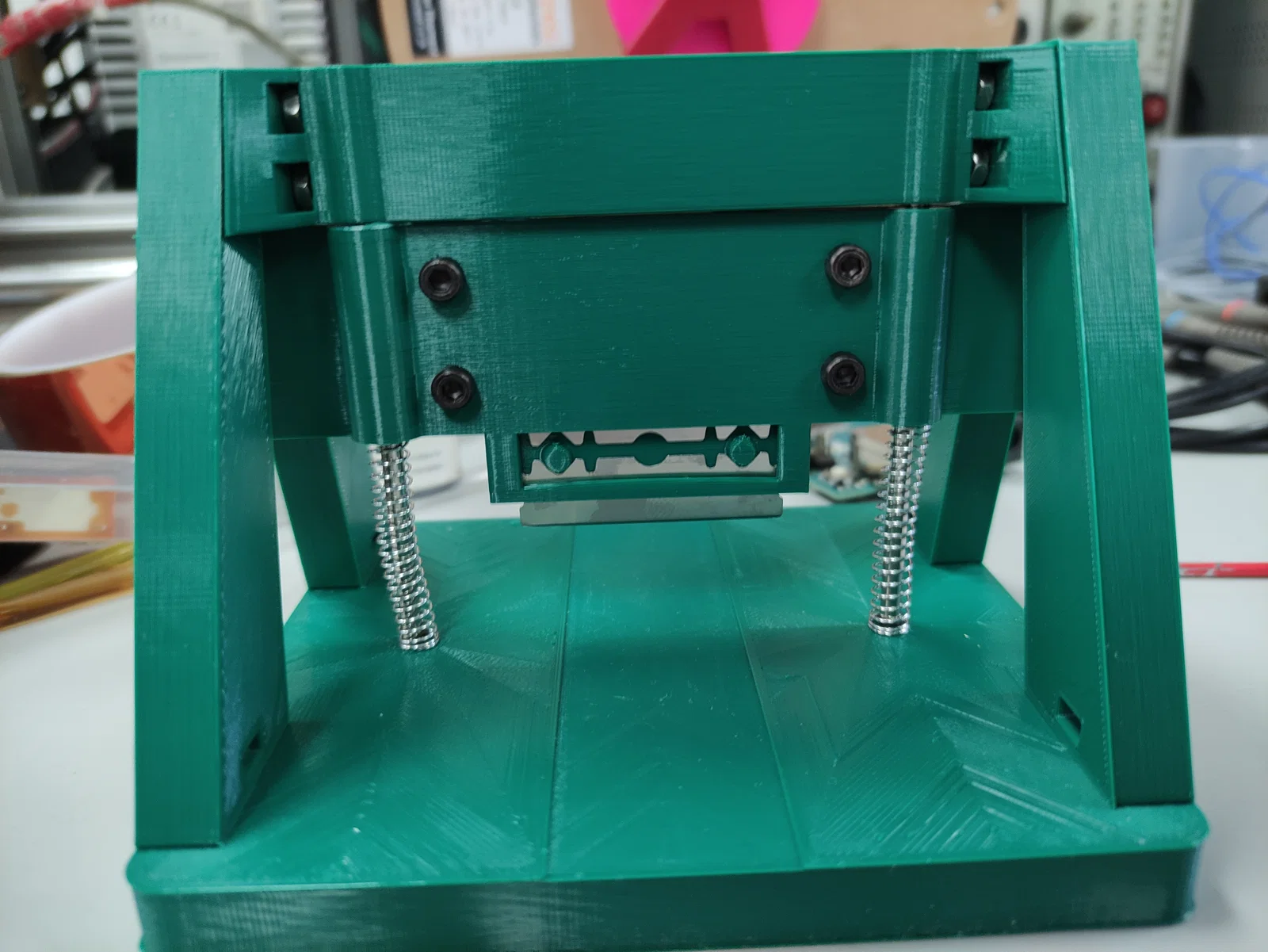

Lò xo được gắn phía dưới cụm cắt để khi cắt bạn phải nhấn xuống (ở hai bên nhô ra ngoài side beams), và khi nhả lực thì cụm cắt tự trở về vị trí trên. Về lý thuyết bạn cũng có thể gắn lò xo phía trên cụm cắt để nó thành dạng spring-loaded. Có thể nguy hiểm hơn mà cũng “đã” hơn…
