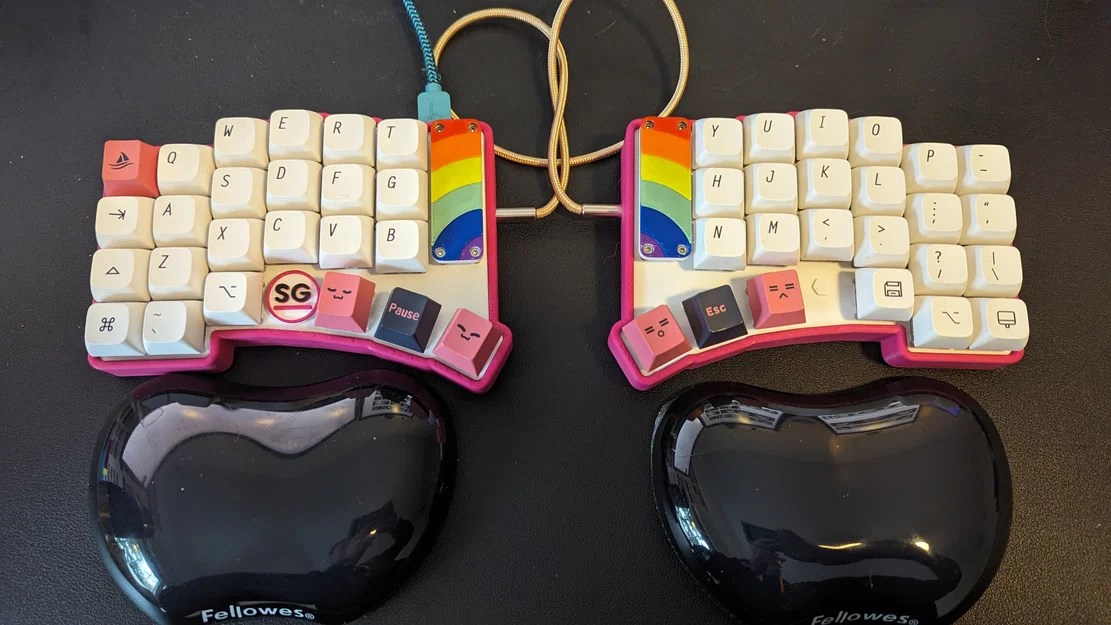

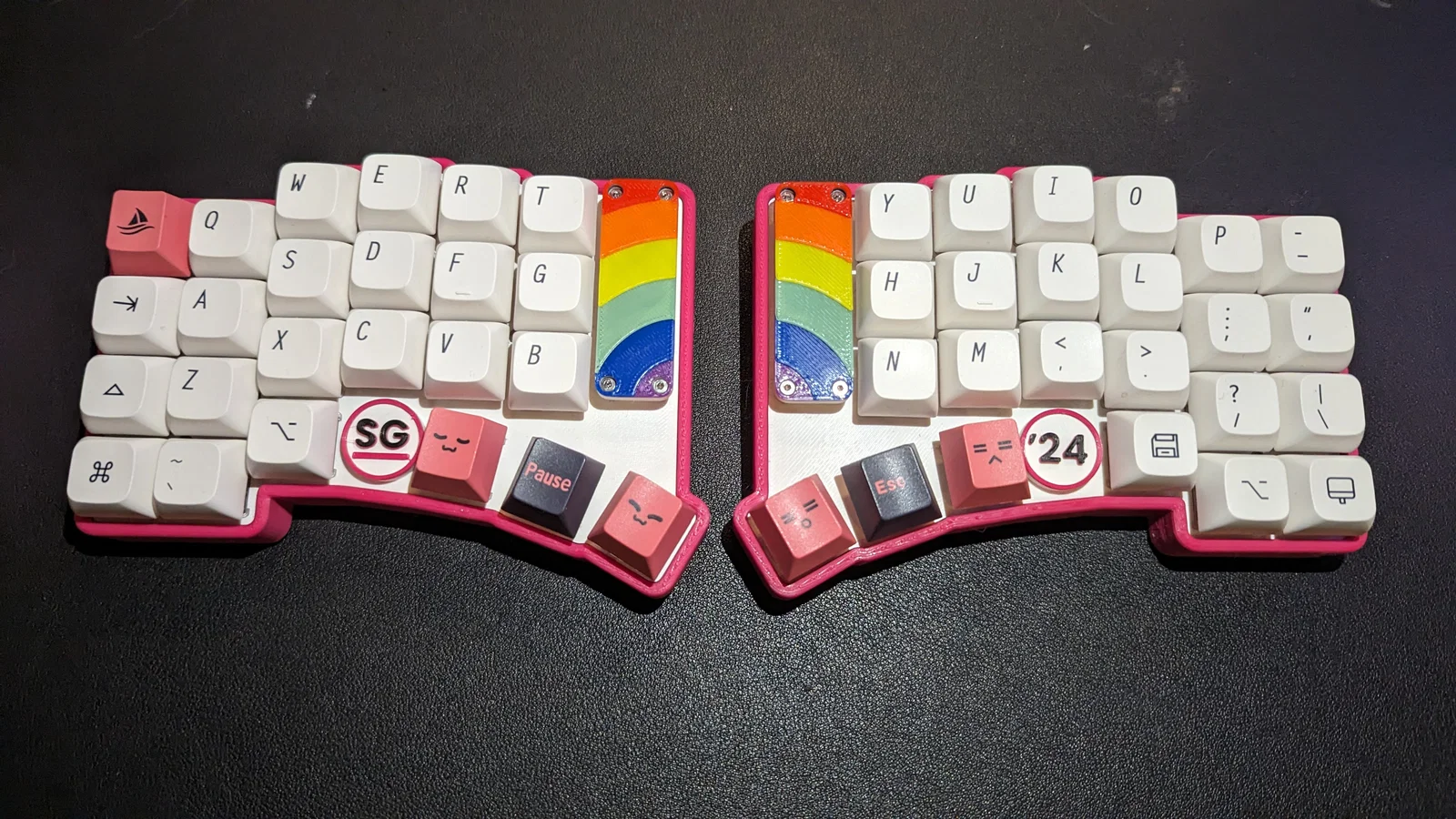

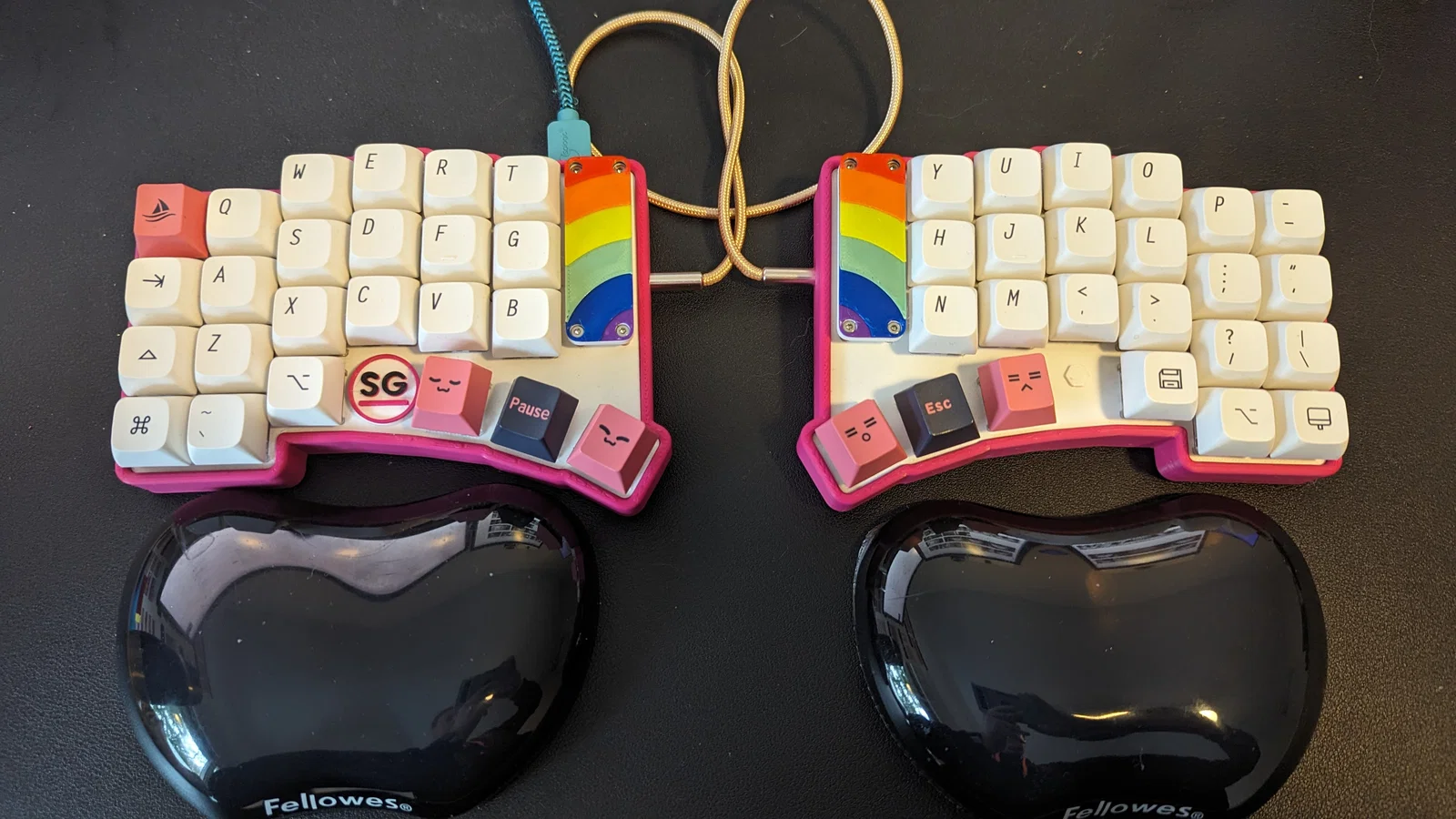

SG'24 - Bàn phím split 2x24 phím, column staggered, handwired

Bàn phím split 48 phím dạng column staggered, handwired. File thiết kế đã có sẵn—bạn tự thiết kế Decals và Badges của riêng mình để làm ra một chiếc board đúng chất của bạn!

Bill of Materials - BOM

• 2x Waveshare RP2040-Zero
• 2x TRRS Jack
• 48 switches - (Mình dùng loại này, thấy rất ưng. Cảm giác nằm giữa MX brown kiểu “gần như linear nhưng hơi sạn”, và độ tactile rất mạnh kiểu “thích CLACK không?” của Akko Lavenders Purple Pros)
• 48 keycaps - (Mình dùng đồ dư sẵn, nhưng nếu bạn cần keycap trơn hoặc có máy in nhiều màu, mình gợi ý ScottoCaps của Joe Scotto. Mình dùng một thời gian trên gaming pad và rất thích; in ở layer 0.1mm trên Prusa Mk4)

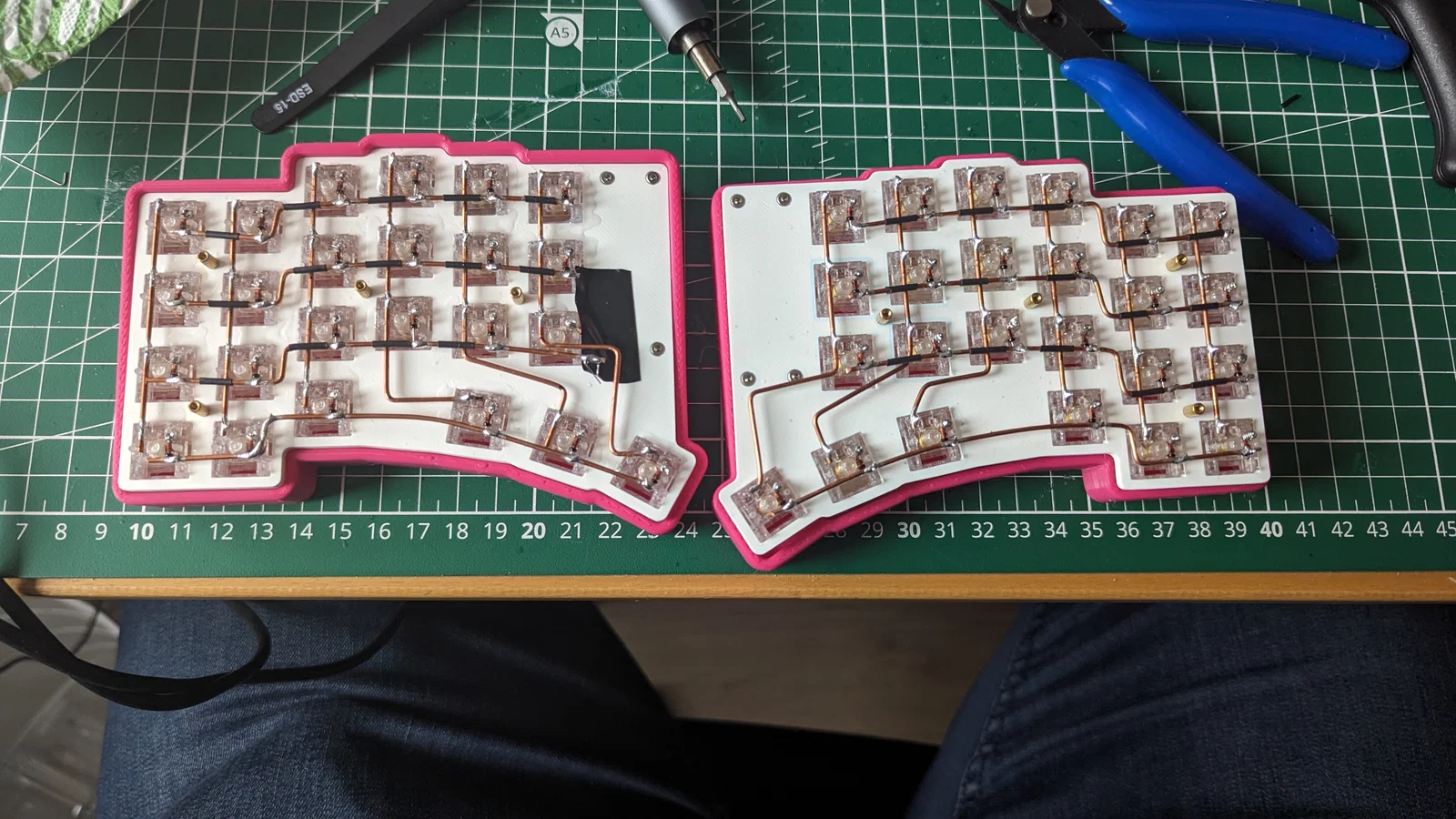

• Dây đồng đặc trần (bare solid copper wire)
• Ống co nhiệt (heatshrink insulation)

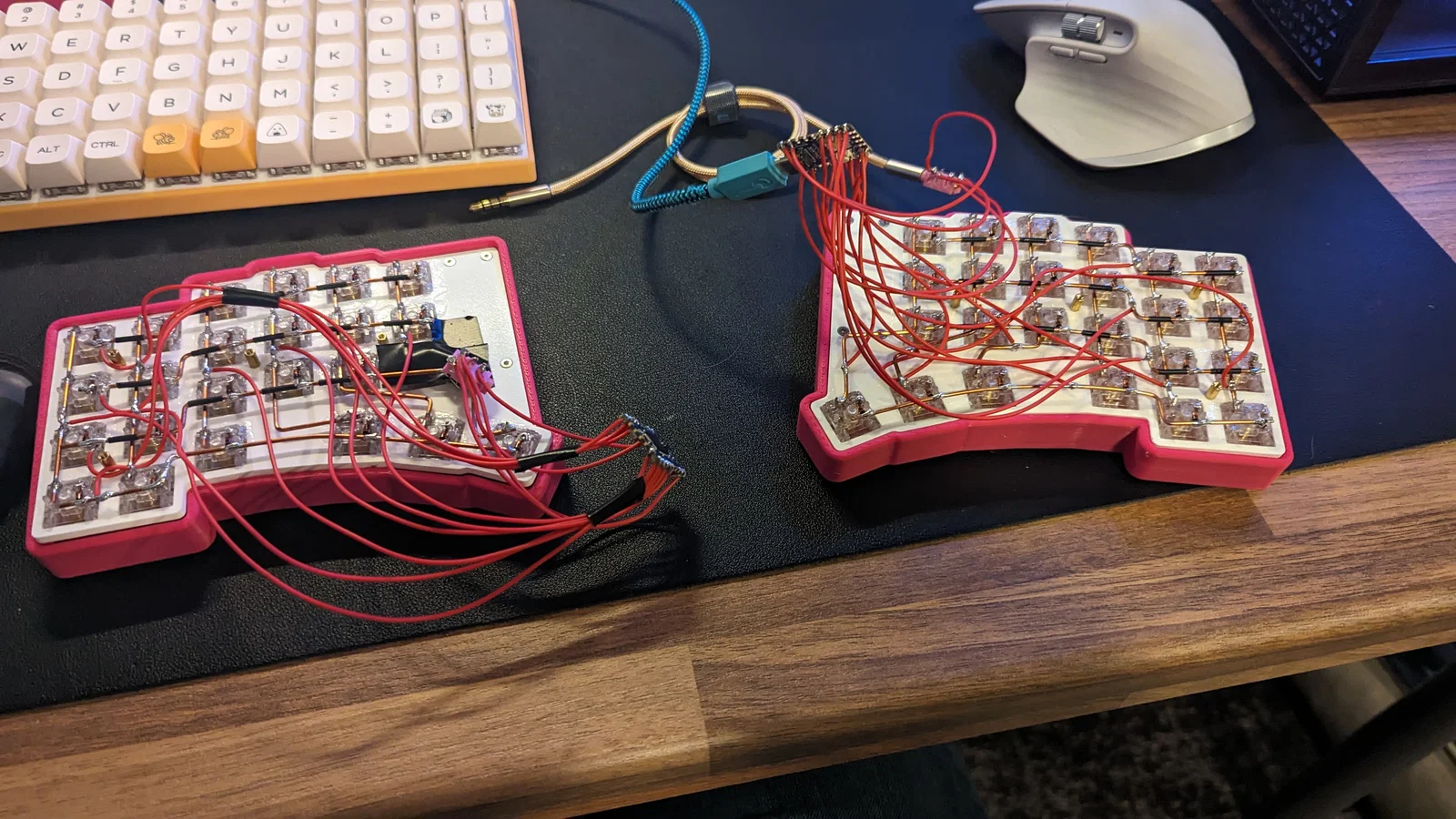

• Dây mềm nhiều sợi (flexible stranded wire) để đi dây về MCU
• 32x vít M2 x 4mm (đầu bằng/flatheaded)
• 16x trụ cách (standoff) M2 x 6mm

Code / Firmware

BYOF - Bring Your Own Firmware. Mình khuyên dùng KMK, debug rất dễ và tài liệu hướng dẫn cũng rất ổn.
