Chân đế/kệ để vaporizer lắp ghép dạng bậc thang (just another vaporizer stand)

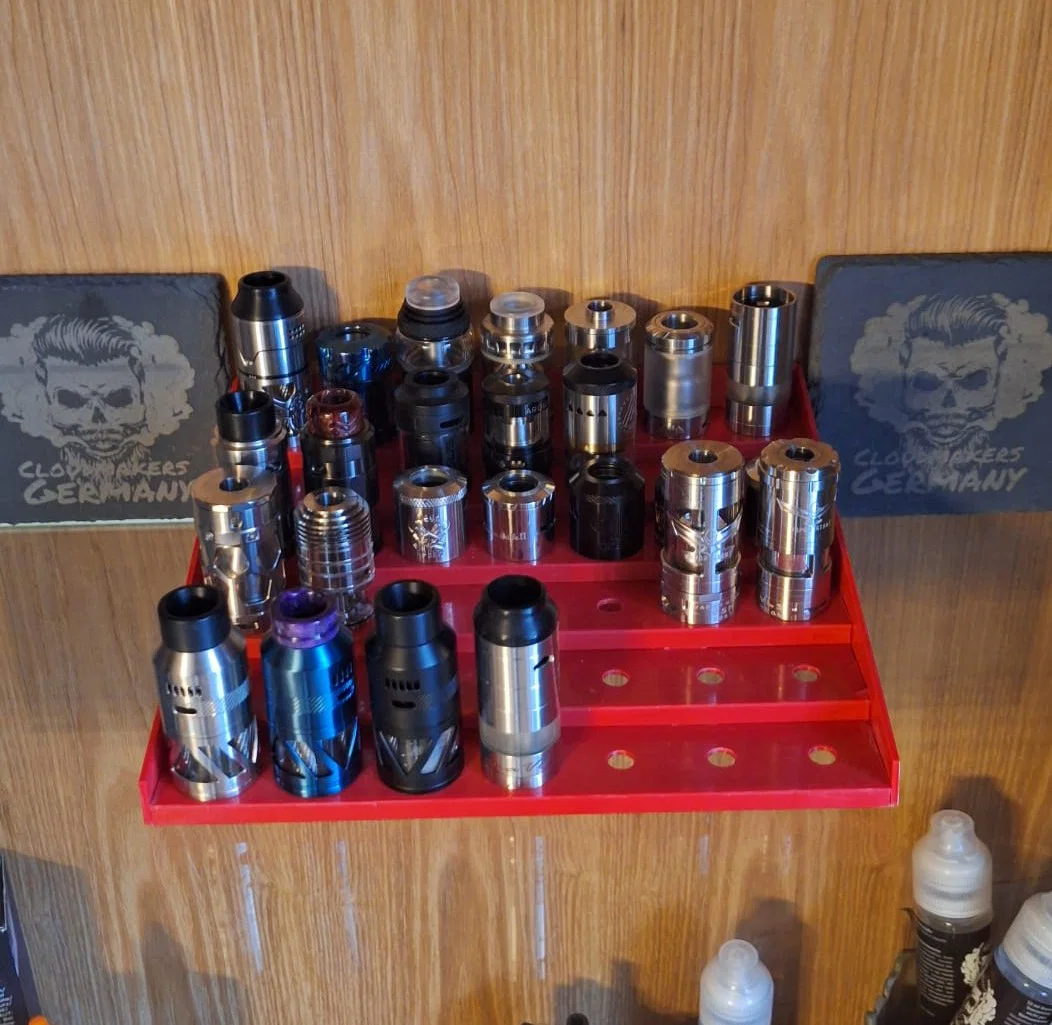

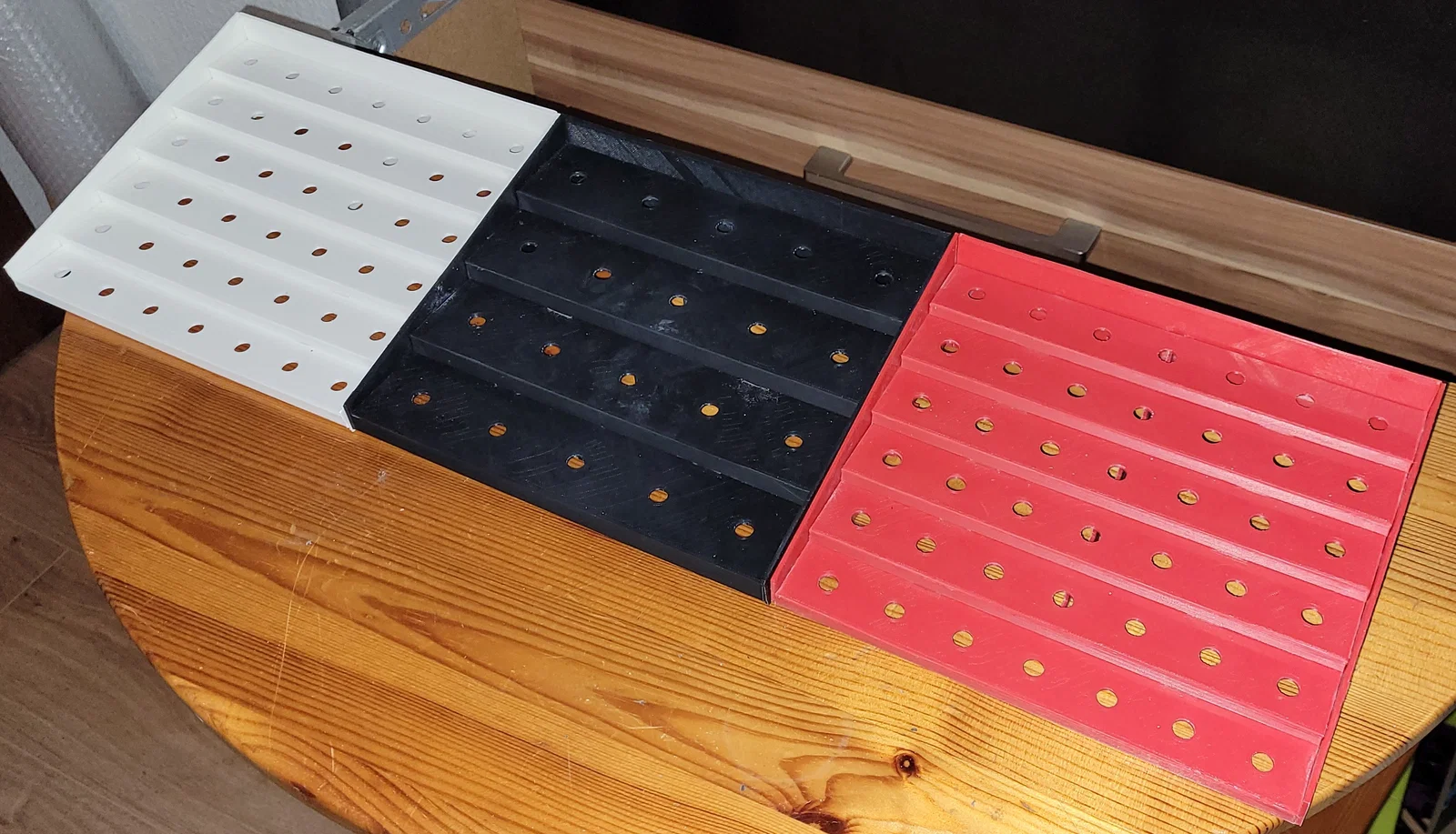

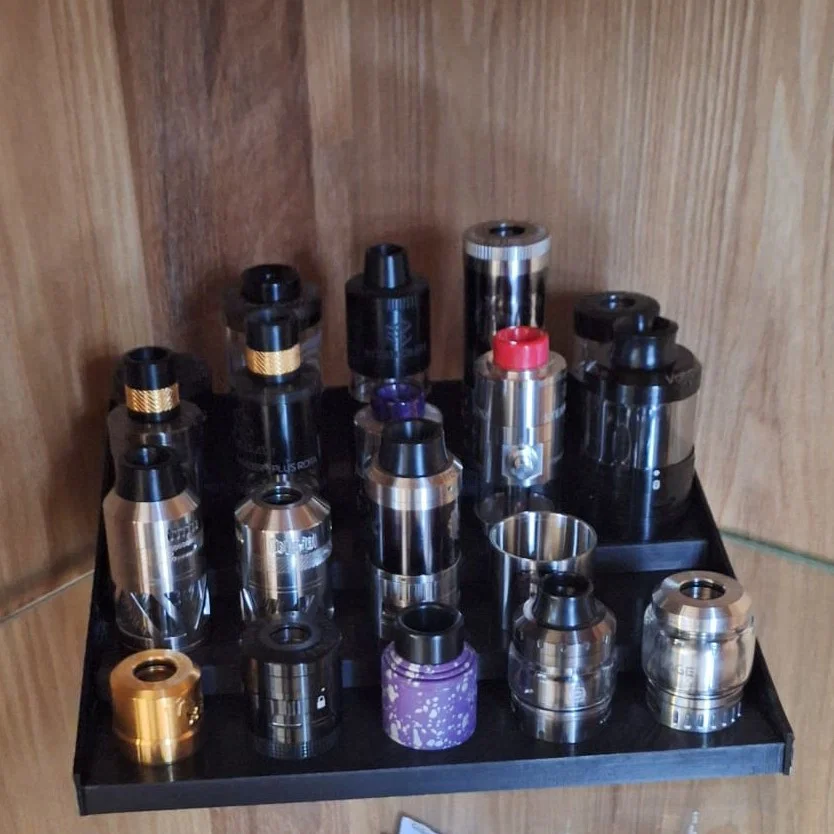

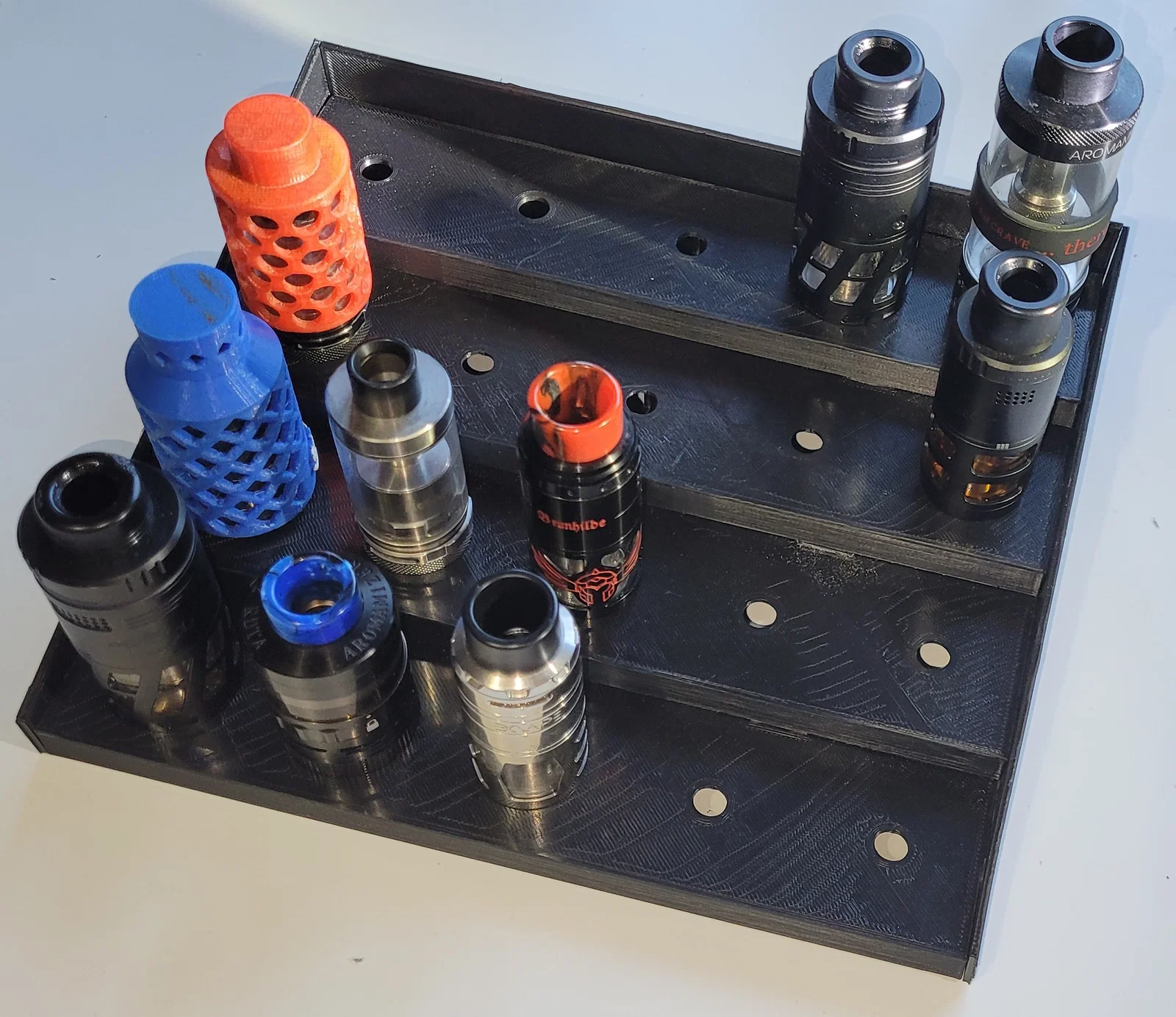

Kệ dạng bậc thang cho 42 atomizer (tối đa 25 mm) hoặc 20 cái (tối đa 40 mm). Với số lượng vị trí như vậy, các mẫu mình tìm được thường chỉ in kiểu nguyên khối, tốn nhiều vật liệu và cần support. Thiết kế của mình dạng lắp ghép (pluggable) và chắc chắn (kể cả không cần keo), nặng chưa tới 200 gram. Tuy vậy mình vẫn khuyên nên cố định thêm bằng chút keo ở ít nhất các mối nối quan trọng nhất. Có thể in không cần support nhưng nên dùng Brim theo đúng orientation của các file STL. Mình cũng có kèm file STEP nếu ai muốn chỉnh sửa.

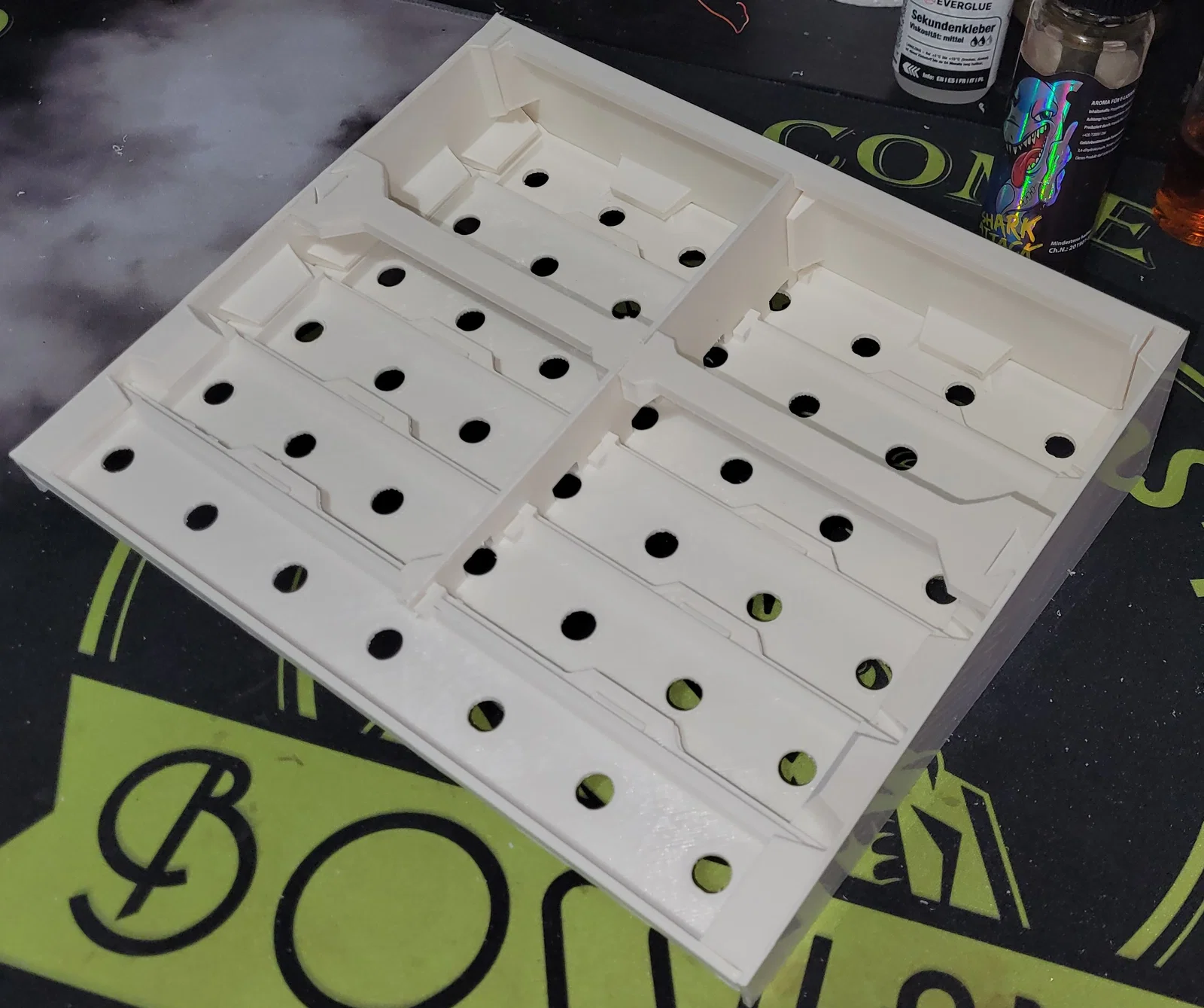

Khi lắp, trước tiên cứ ráp thử toàn bộ không dùng keo để kiểm tra xem đã gọt/loại bỏ hết các phần ba via (protrusions) chưa. Thứ tự lắp tốt nhất là: vách sau, thanh chống giữa, vách bên, thanh giằng ngang, các bậc 1–6 hoặc 1–4. Bạn chỉ cần keo cho các miếng nêm (wedges). Các mối nối giữa thanh giữa và thanh ngang, cũng như thanh giữa với các bậc, bạn có thể dán sau cũng được, nhưng không bắt buộc.

Thiết kế tiết kiệm diện tích này được làm theo yêu cầu của một anh vaper “dính” HWV (viết tắt tiếng Đức của “want to have virus”) để cất gọn 84 cái loại nhỏ và 12 cái loại lớn cho dễ nhìn, đồng thời vẫn còn chỗ cho mấy cái sắp mua thêm. Không biết tới lúc nào mình phải in cái tiếp theo đây ;-)

Cập nhật: Vì có vài người quen hỏi là có thể đổi sang thêm một bậc, bớt một vị trí, hoặc đổi sang 30 mm được không, nên mình đã chỉnh lại và làm sao cho có thể thay đổi bằng tham số (parameters). Nếu Fusion 360 “nhẹ tay” thì nó sẽ tạo model theo các tham số bạn muốn. Ai rành parameters trong Fusion thì chắc dùng được ngay; còn không thì cứ liên hệ mình.

Kệ dạng bậc thang cho 48 Verdampfer/atomizer (tối đa 25 mm) hoặc 20 cái (tối đa 40 mm). Các mẫu mình tìm được, với số lượng vị trí như vậy, đa phần chỉ in được theo kiểu in nguyên khối, tốn nhiều vật liệu và cần support. Thiết kế của mình dạng lắp ghép và ngay cả không dùng keo cũng đã ổn định, với trọng lượng dưới 200 gram. Dù vậy mình vẫn khuyên nên cố định thêm bằng chút keo ở những mối nối quan trọng nhất. Có thể in không cần support nhưng nên dùng Brim theo đúng orientation của các file STL. Mình cũng có để sẵn file STEP nếu ai muốn chỉnh sửa thêm.

Khi lắp, trước tiên ráp thử không dùng keo để kiểm tra xem đã xử lý hết các phần thừa/ba via chưa. Thứ tự tốt nhất là: vách sau, thanh giữa, vách bên, thanh ngang, các bậc 1–6 hoặc 1–4. Chỉ cần keo cho các miếng nêm. Các mối nối giữa thanh giữa và thanh ngang, cũng như thanh giữa với các bậc, bạn có thể dán sau, nhưng không bắt buộc.

Thiết kế tiết kiệm chỗ này được tạo ra theo mong muốn của một vaper bị “HWV” (viết tắt tiếng Đức của “Haben wollen Virus”) để cất gọn 84 cái nhỏ và 12 cái lớn cho gọn gàng, và vẫn đủ chỗ cho mấy cái tiếp theo. Mình cũng tò mò không biết khi nào phải in cái tiếp theo ;-)
