NexGen 3D CleanAir Desktop Edition – Máy lọc không khí để bàn

NexGen 3D CleanAir Desktop Edition

Mình làm cái này để giúp không khí trong văn phòng bớt độc hại, vì mình chạy vài cái máy in trong đó cùng lúc và mình nghĩ cũng sẽ có nhiều bạn giống vậy.

Trước giờ mình đã dùng các bộ lọc CleanAir gắn trong máy in, chúng xử lý được phần lớn VOC's, nhưng thỉnh thoảng mình vẫn ngửi thấy mùi ABS/ASA. Nên mình muốn làm thêm một hệ lọc chạy êm, chạy liên tục để làm sạch thêm chút nữa.

Đây là một thiết bị đơn giản, bạn có thể để nó chạy hoài và vài tháng thì thay Activated carbon pellets.

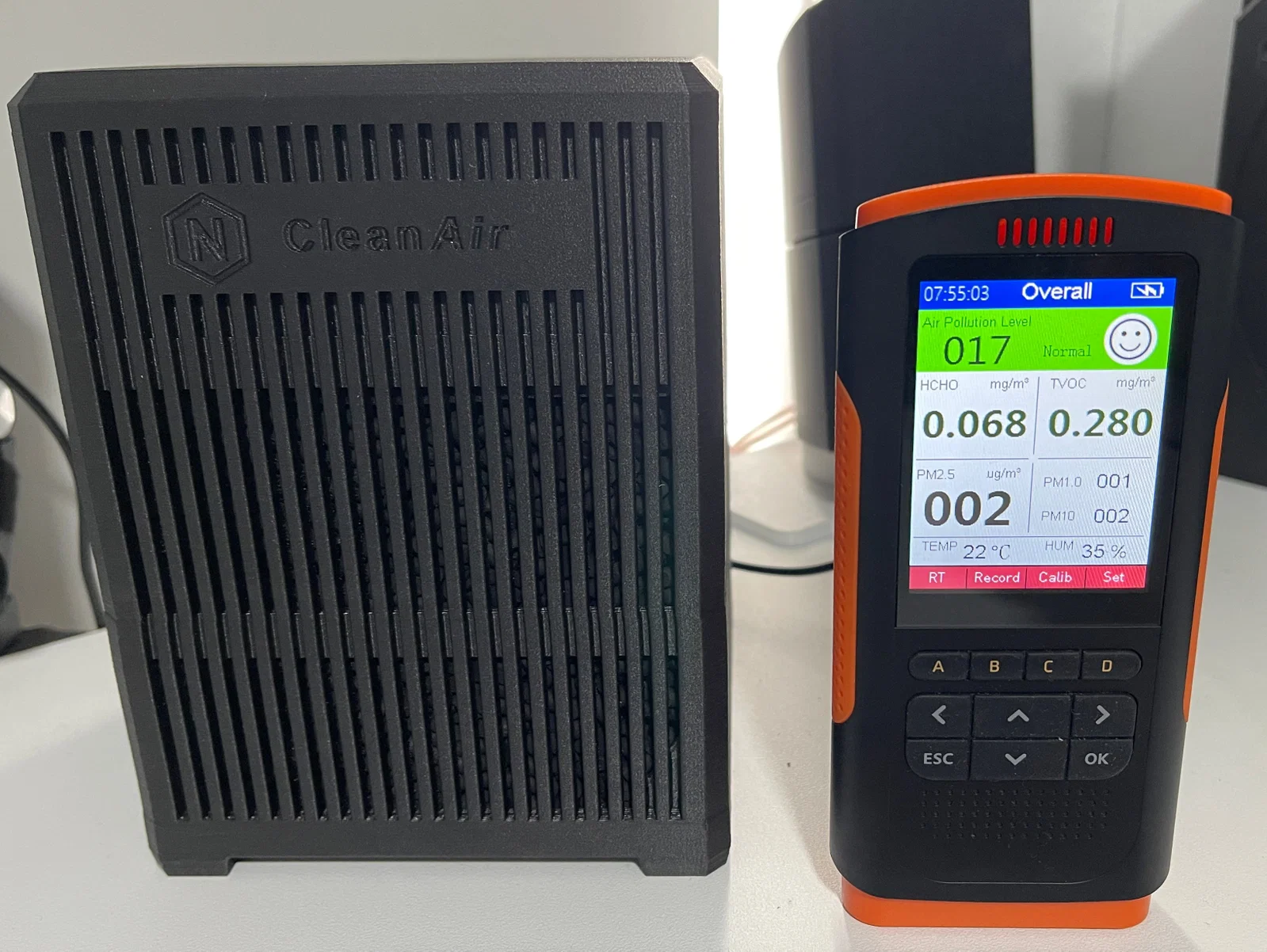

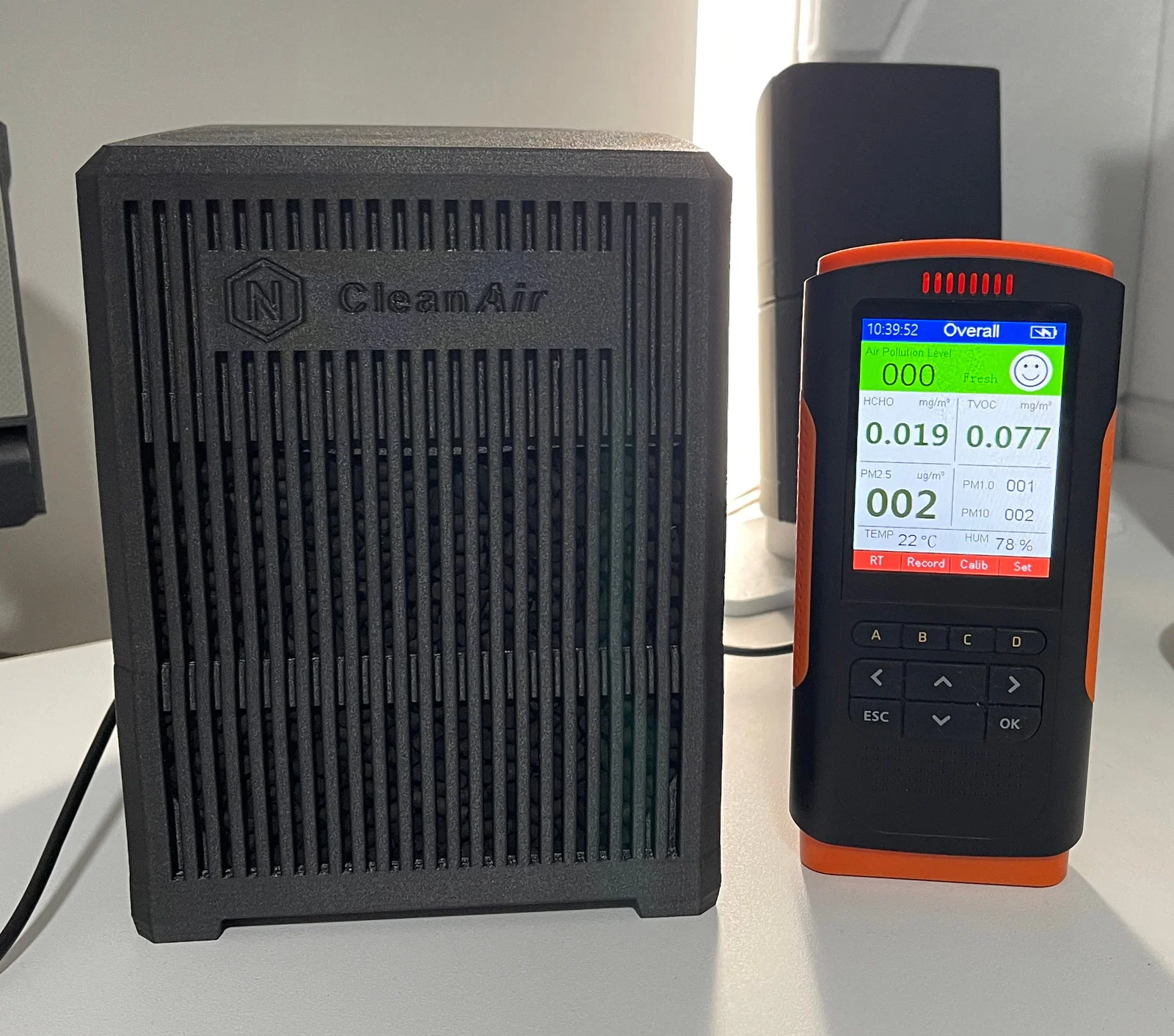

Các số đo ban đầu trong văn phòng mình cũng không tệ, nhưng vẫn có thể tốt hơn. Sau 48 giờ chạy 2 cái (trong lúc có 2 máy in liên tục in ABS), tụi nó đã “scrub” không khí xuống mức mà mình thấy là rất ổn/ chấp nhận được — có hình đính kèm.

Phần cứng cần cho dự án này:

• Quạt 25mm x 120mm, mình khuyên dùng vì rẻ và êm là Artic P12, nhưng bạn có thể dùng Noctua hoặc bất kỳ quạt nào thiết kế cho high static pressure.
• 4 x bu lông M3 x 50mm, không cần ren hết cây nên loại nào cũng được
• 1 x M3 x 8mm hoặc dài hơn
• 5 x M3 Heat Inserts
• 1 x XT60 Panel Mount, mình dùng loại này vì có sẵn.
• 1 x USB-C PD Trigger Plug (chọn loại đúng điện áp quạt, mình dùng bản 12V)
• 1 x củ sạc USB-C/adapter cắm tường (loại nào cũng được)
• 1 bịch Activated Carbon Pellets bạn thích
• Một ít dây 2 lõi, loại gì cũng được — mấy quạt này tiêu thụ điện gần như không đáng kể. Có thể dùng dây loa cũ, hoặc cắt từ dây USB cũ, miễn là đồ bạn đang có sẵn là ok.

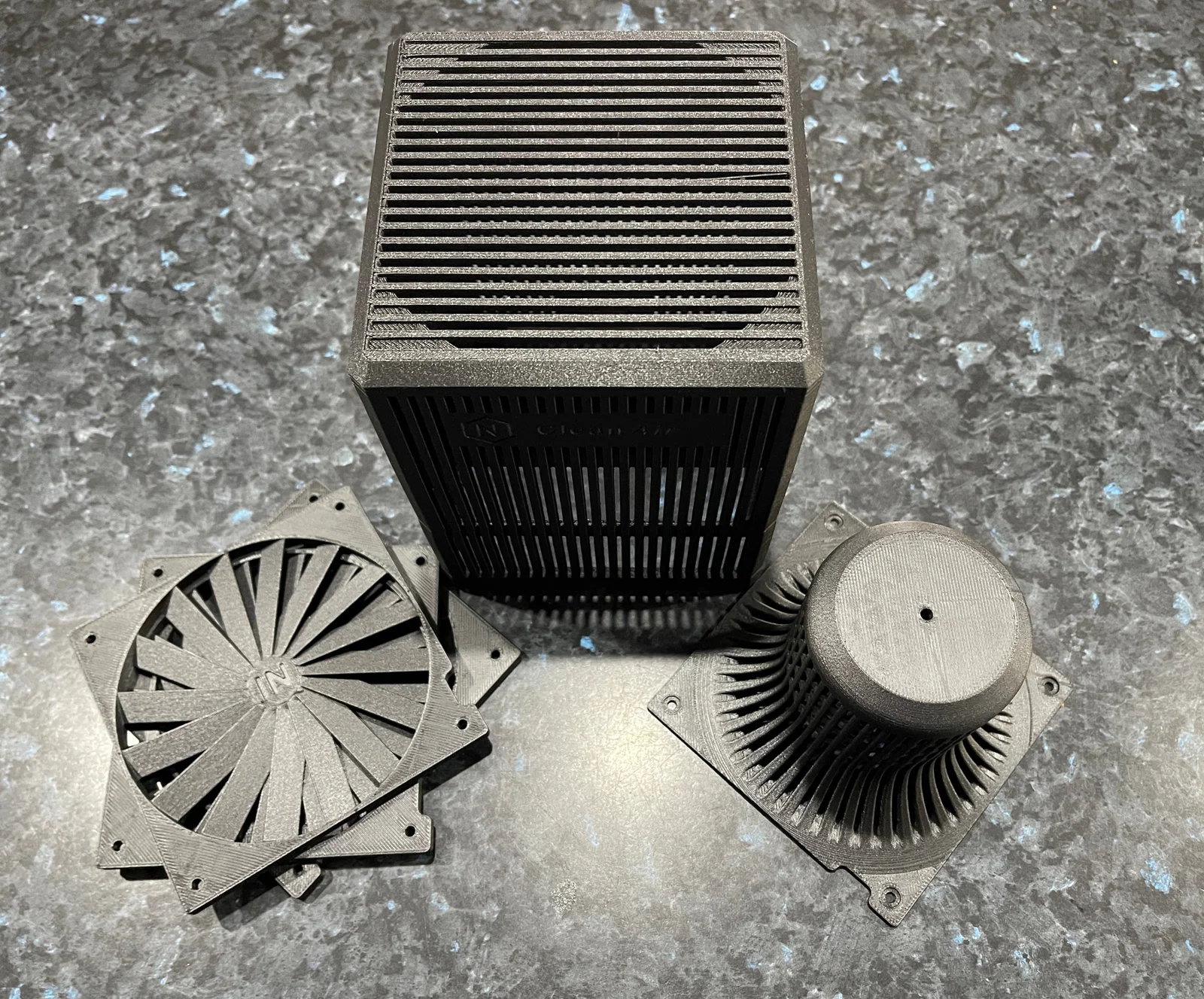

Các part cần in cho mỗi máy lọc:

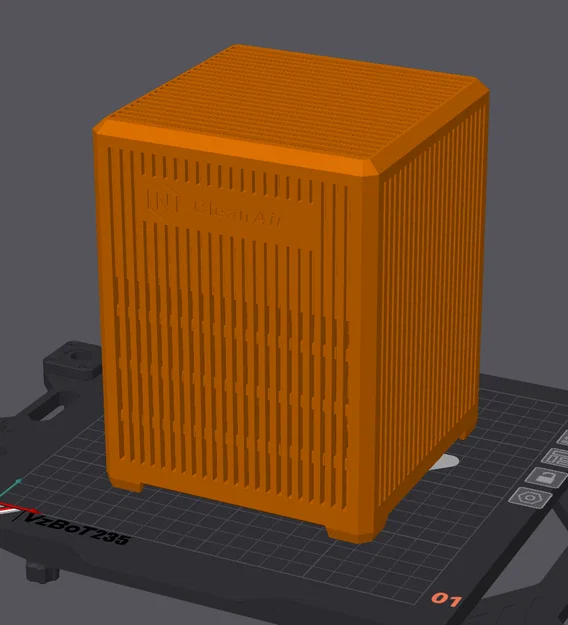

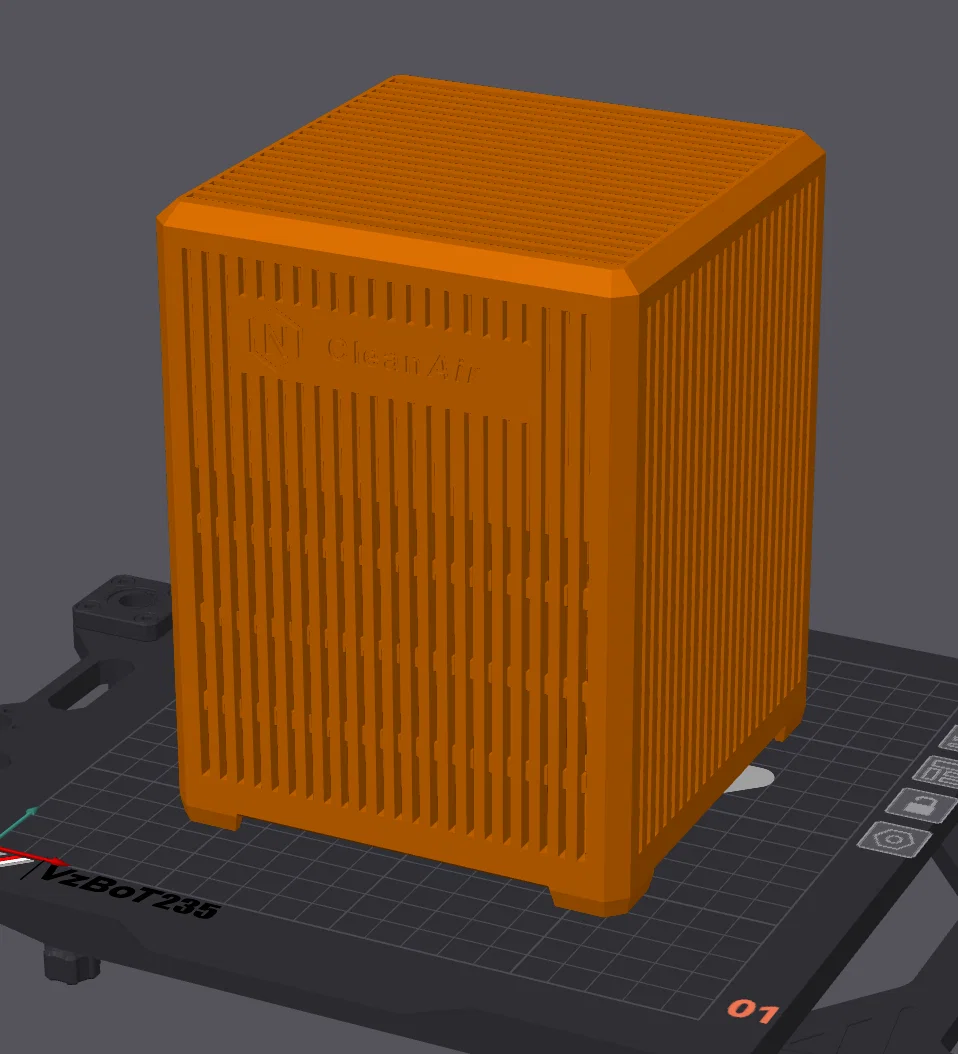

• 1 x Main Body

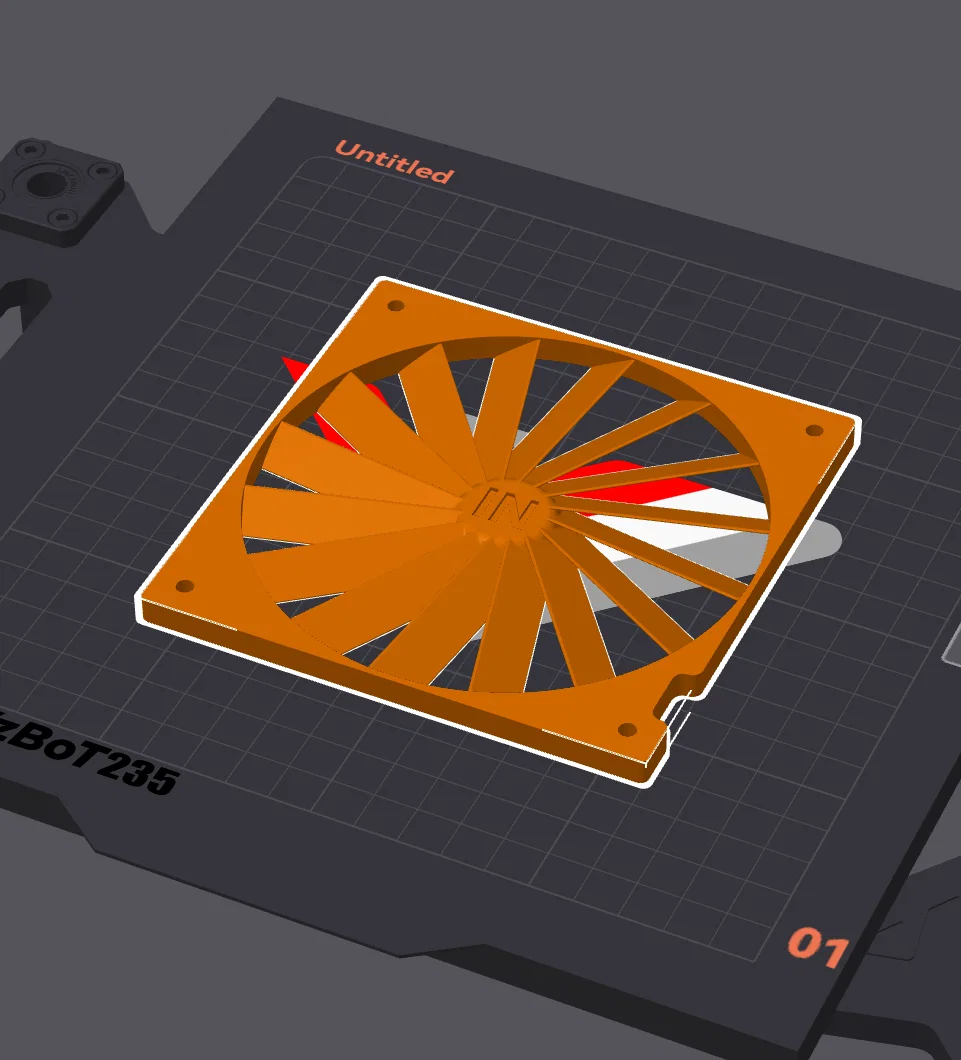

• 3 x Static Pressure Booster

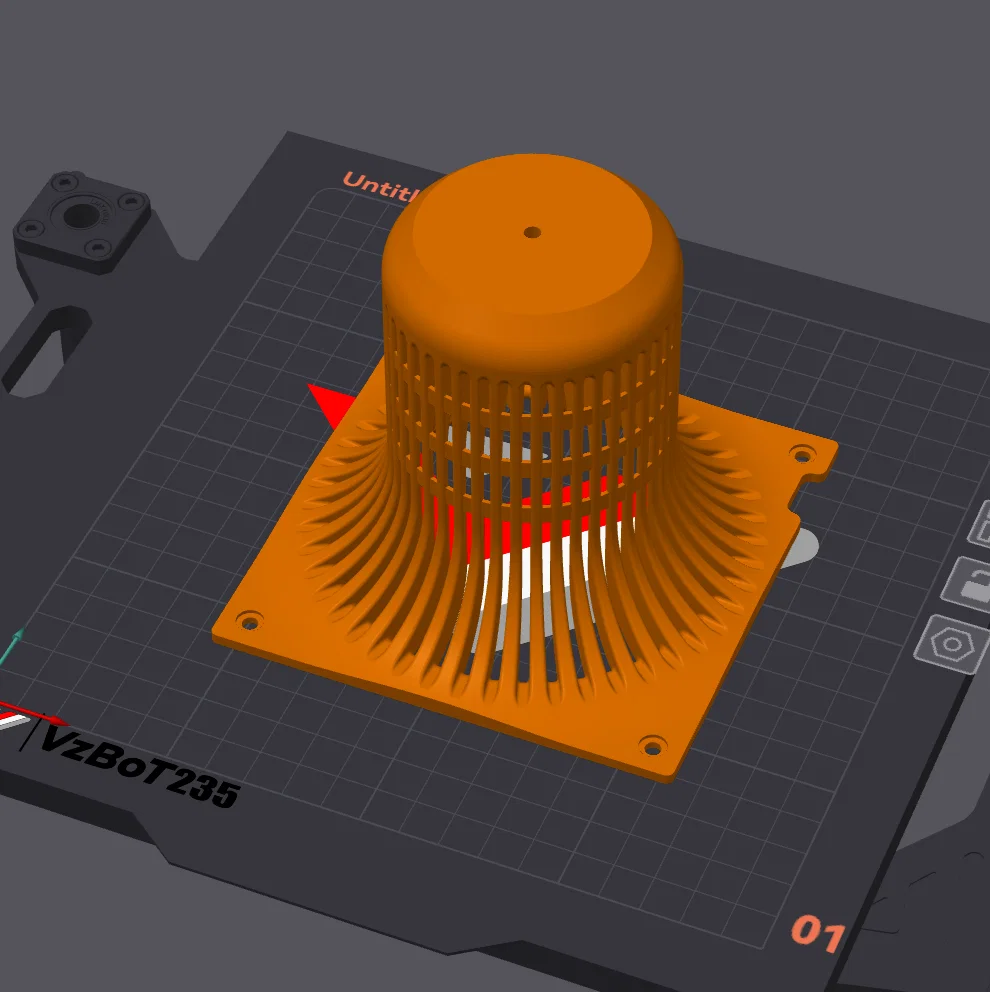

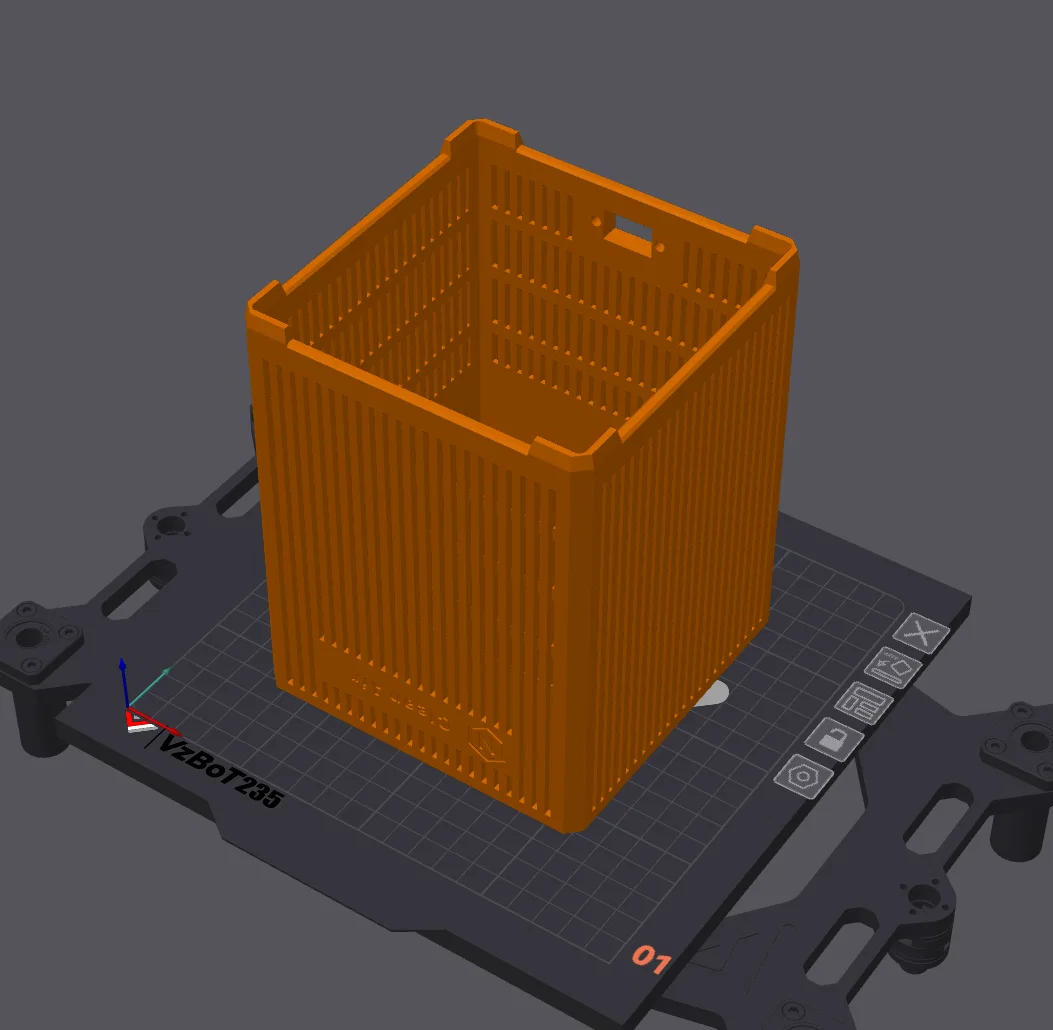

• 1 x Cage
• 1 x Cover

Cửa hút nằm ở trên đỉnh của cụm, và gió sẽ thoát ra từ cả 4 mặt. Luồng gió kiểu tỏa chậm, không có lực mạnh gì đâu. Nó được thiết kế để làm việc từ từ và êm ở chế độ nền — kiểu “set and forget”. Nếu bạn siêng thì làm vài cái rồi đặt rải quanh phòng.

1. Ép 4 heat inserts vào Main Body.
2. Gắn quạt vào, mặt intake hướng lên phía miệng hút (phần trên/top) của main body
3. Lắp 3 static pressure boosters, phía “IN” của cả 3 cái đều quay về phía quạt
4. Lắp heat insert vào đáy của cage
5. Lắp cage vào
6. Siết/ghì chặt tất cả các phần bằng 4 x bu lông M3 x 50mm

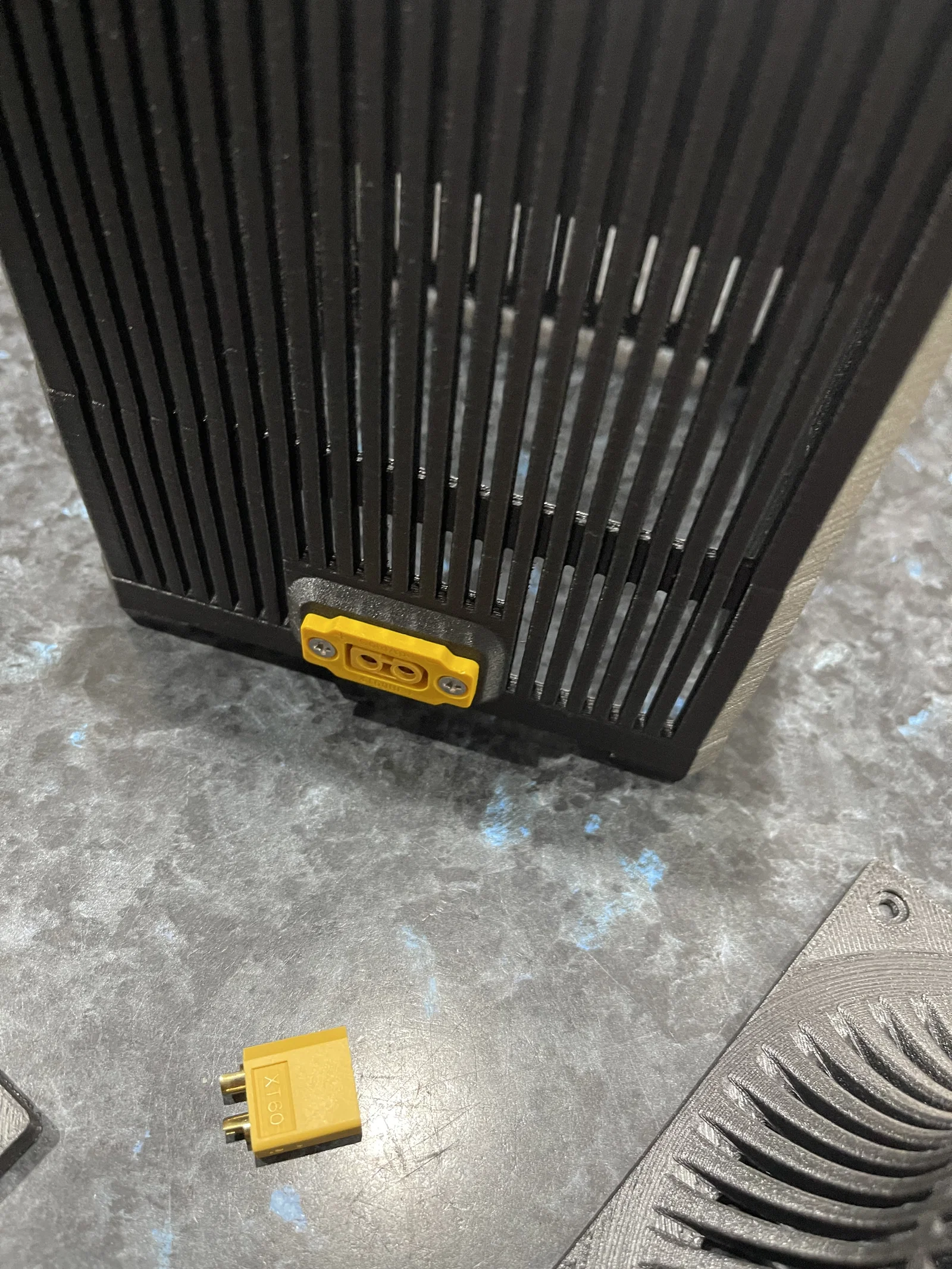

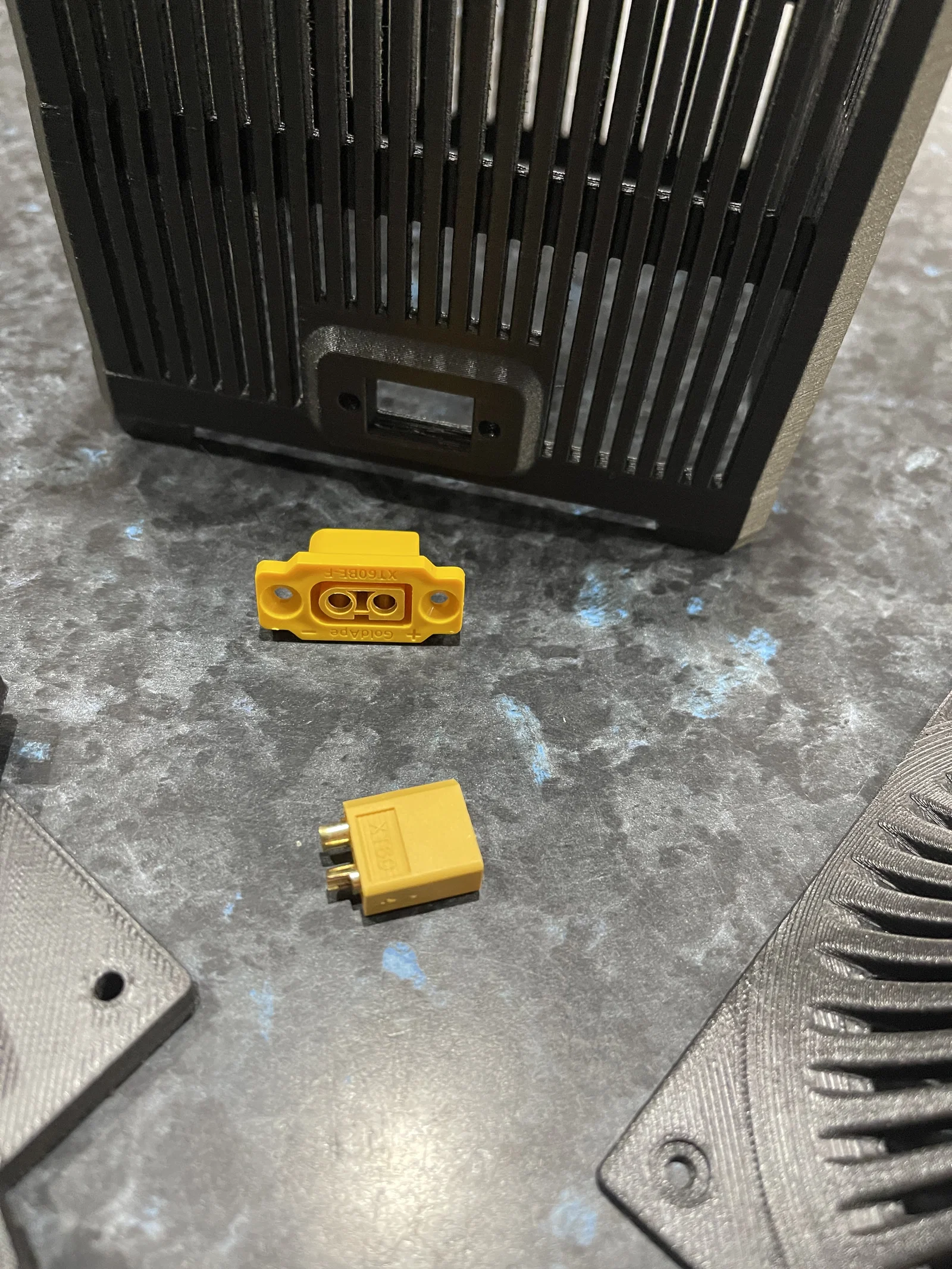

7. Gắn XT60 panel mount và hàn dây nguồn từ quạt.

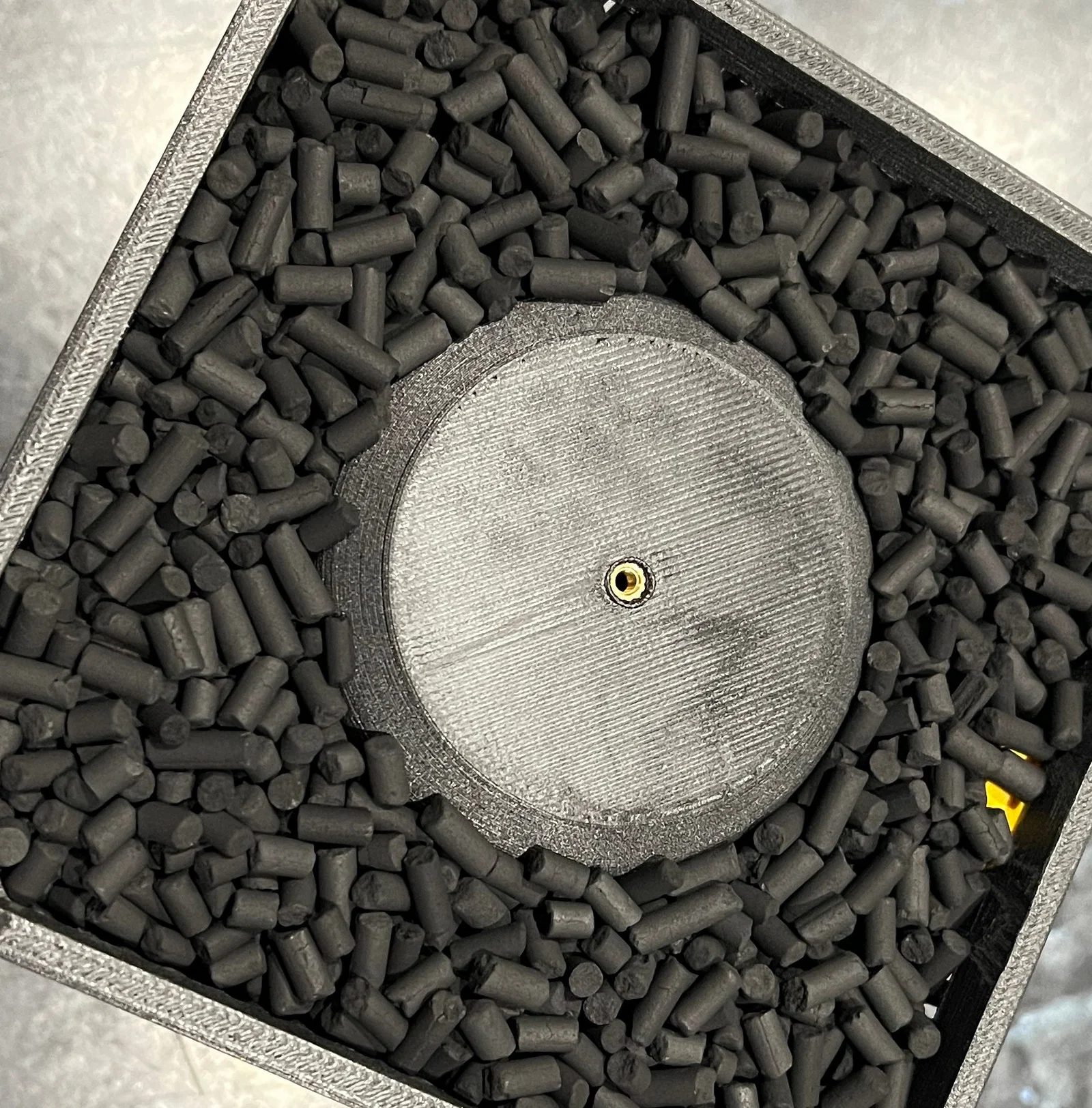

8. Đổ carbon pellets đầy buồng tới miệng

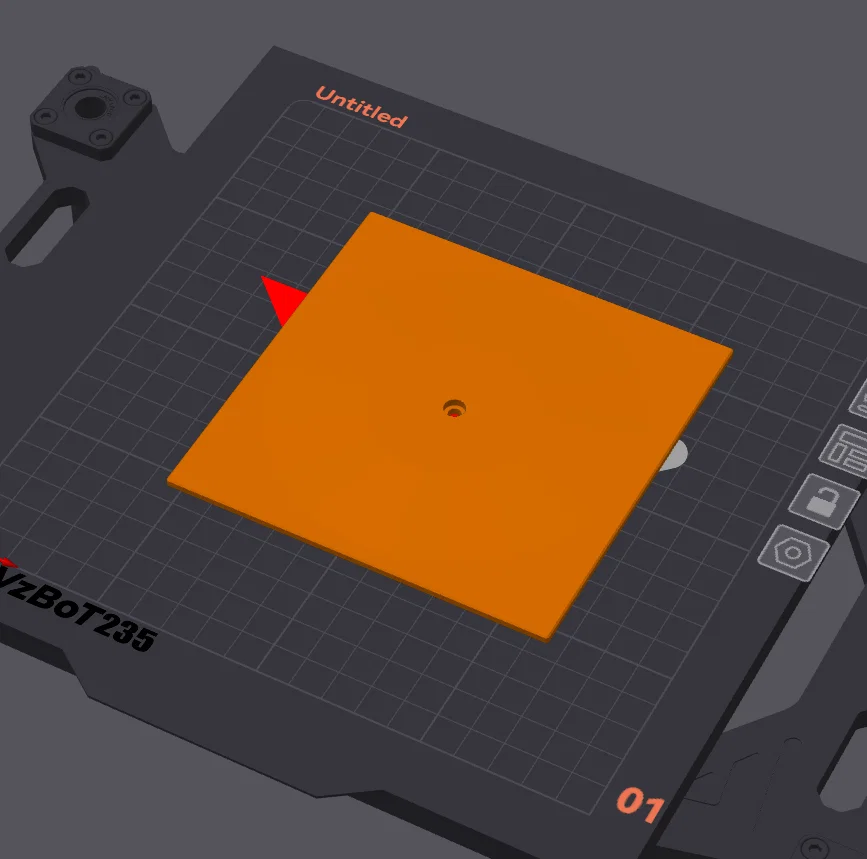

9. Gắn cover đáy
10. Làm dây bằng đầu XT60 và đầu USB-C Trigger, cộng với loại dây bạn chọn.
11. Cắm điện ở vị trí bạn muốn đặt
12. Set and forget
13. Tận hưởng không khí sạch dần về sau

Print Settings:

1. Không cần supports
2. 3 walls và 5x5 Top/Bottom
3. 25% Cubic Infill
4. In bằng PLA hoặc tốt hơn (mình in bằng ABS-CF)
