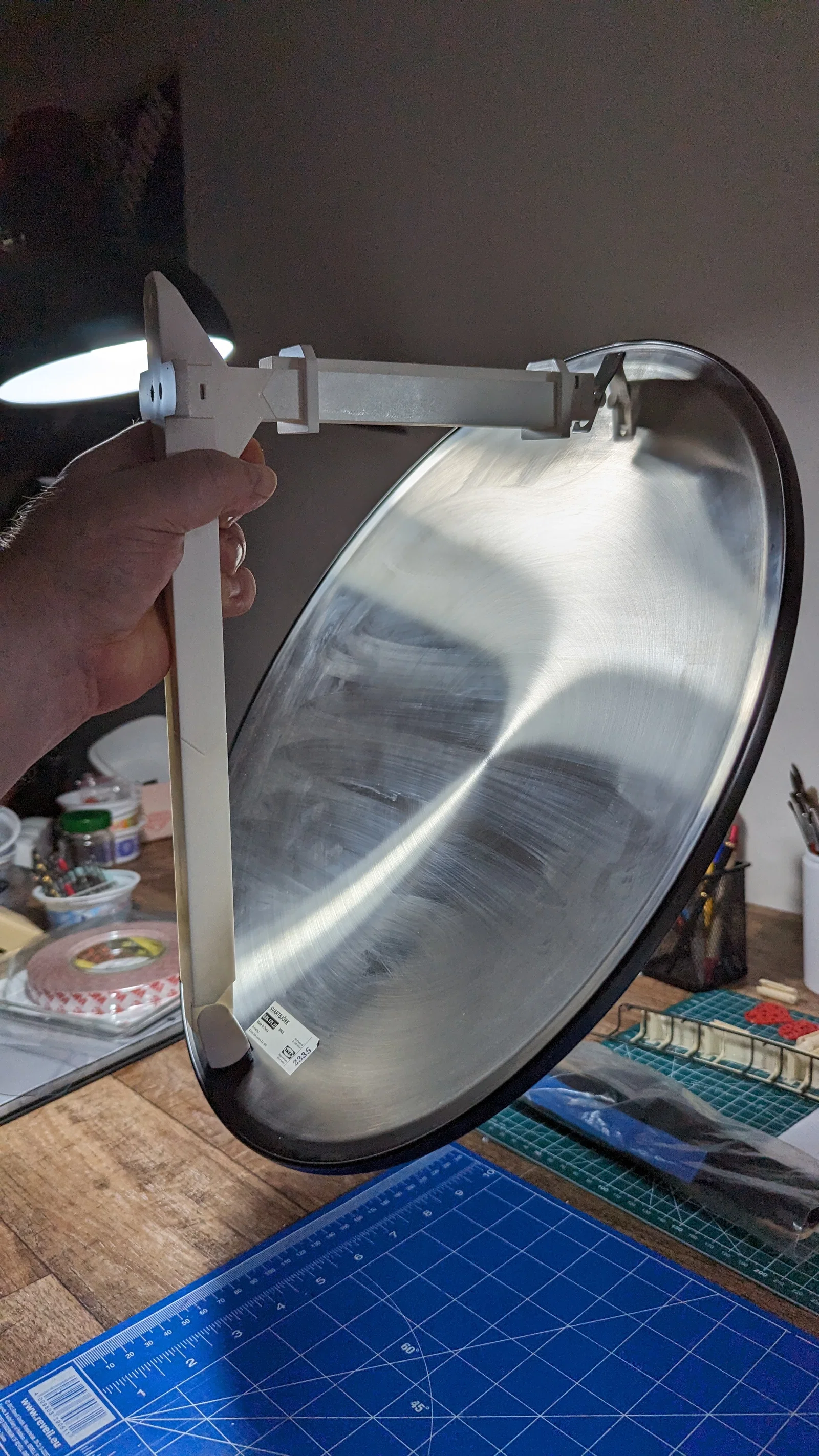

Bracket treo tường kéo ra cho gương lồi Ikea SVARTBJÖRK

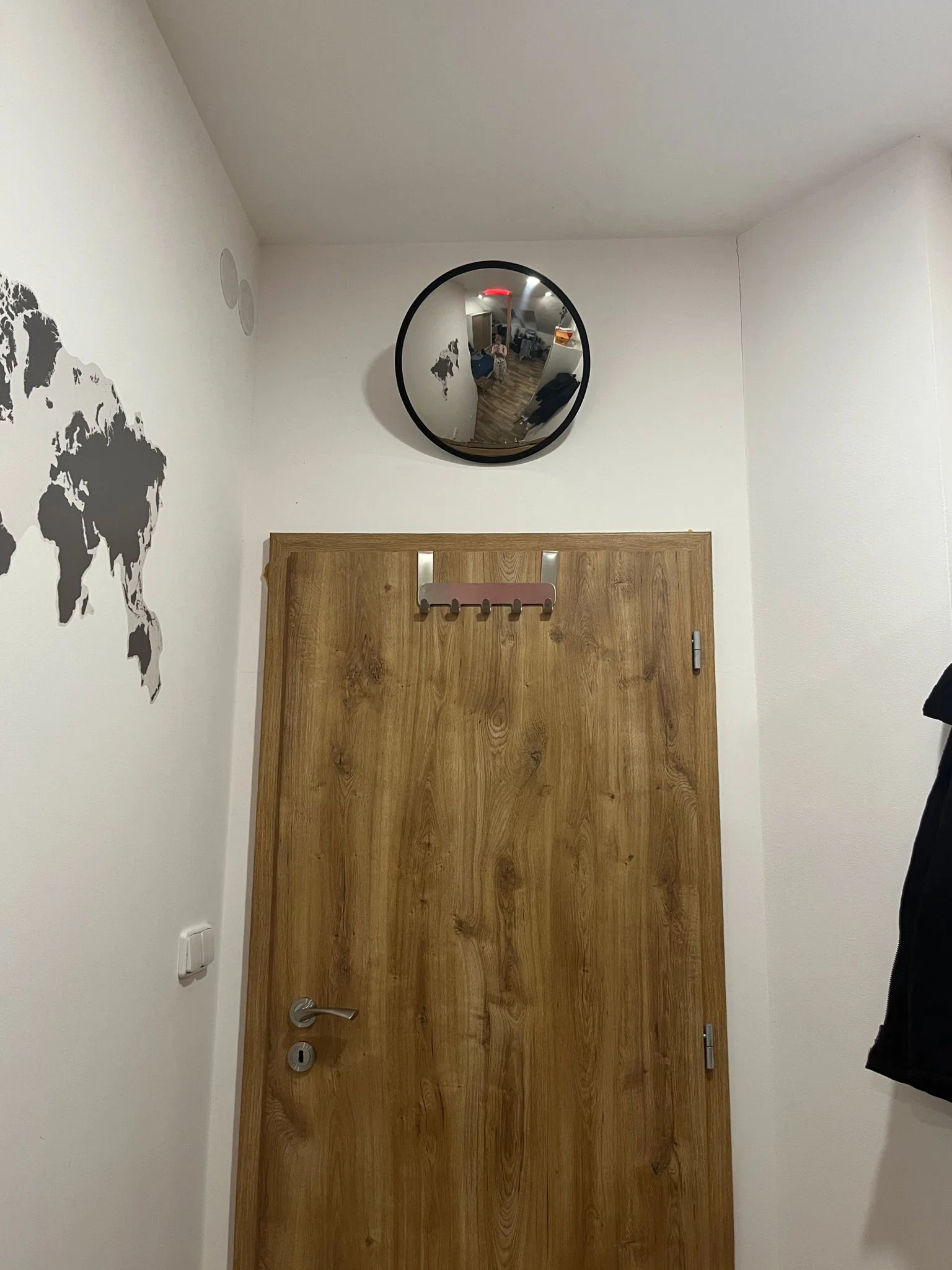

Con gái mình muốn treo một cái gương trong phòng, phía trên cửa và để nghiêng. Đúng dịp ngồi xuống với Onshape và "nặn" một cái bracket.

Cái gương là Ikea SVARTBJÖRK
https://www.ikea.com/cz/en/p/svartbjoerk-decorative-convex-mirror-black-80517122/

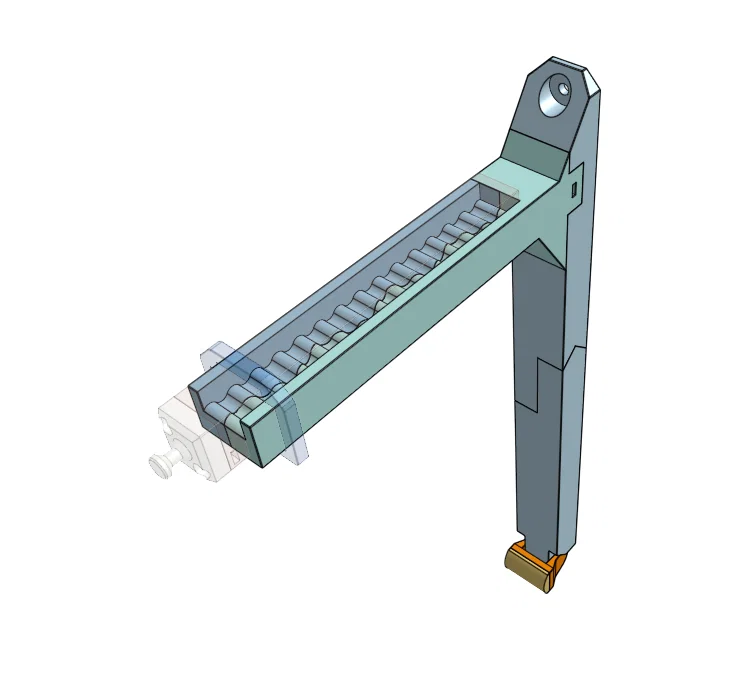

Onshape model:
https://cad.onshape.com/documents/0536ed0a14142fa246483bd4/v/0b7ae3d6bc6028161564a178/e/fdac1309e2b91e07e7519a8b

Điểm mạnh của mình là:
* in dễ, không cần supports
* các phần tự canh (self-aligning) và gập lồng vào nhau
* có thể kéo dài tay trên để đổi góc nghiêng

Cách gập/lắp:
(tất cả các bước mô tả ở đây cũng có trong hình)

Đầu tiên dán (glue) phần wall bracket lại với nhau, gồm các part:
* wall-holder-v2 - wall-bracket-top
* wall-holder-v2 - wall-bracket-bottom

Tiếp theo, dán phần dưới của tay trên:
* wall-holder-v2 - extension-arm-bottom-left
* wall-holder-v2 - extension-arm-bottom-right

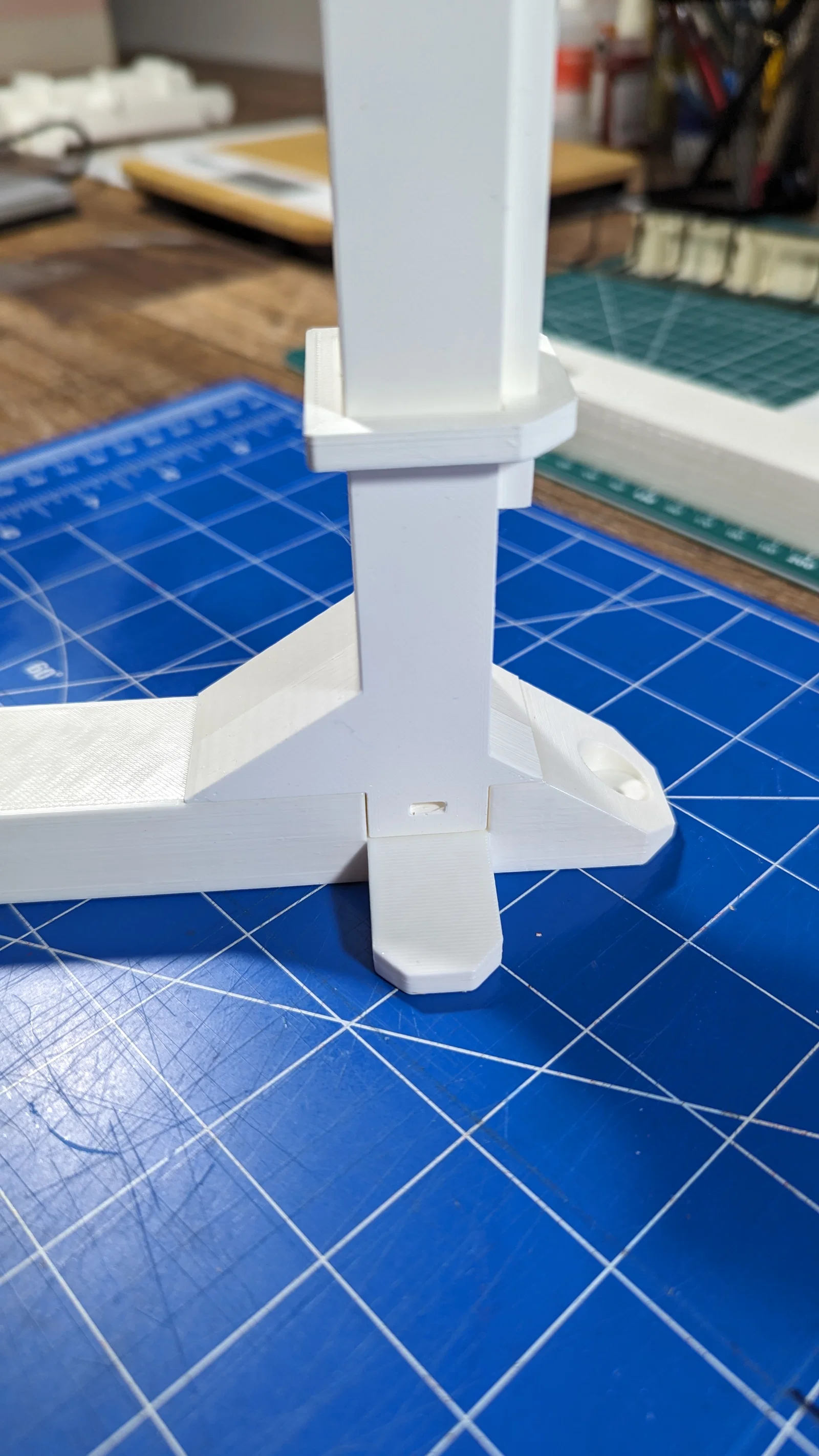

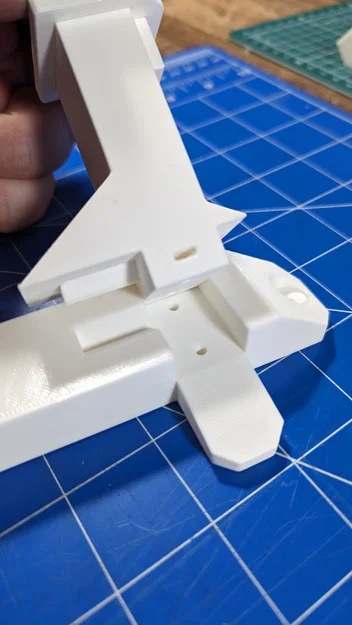

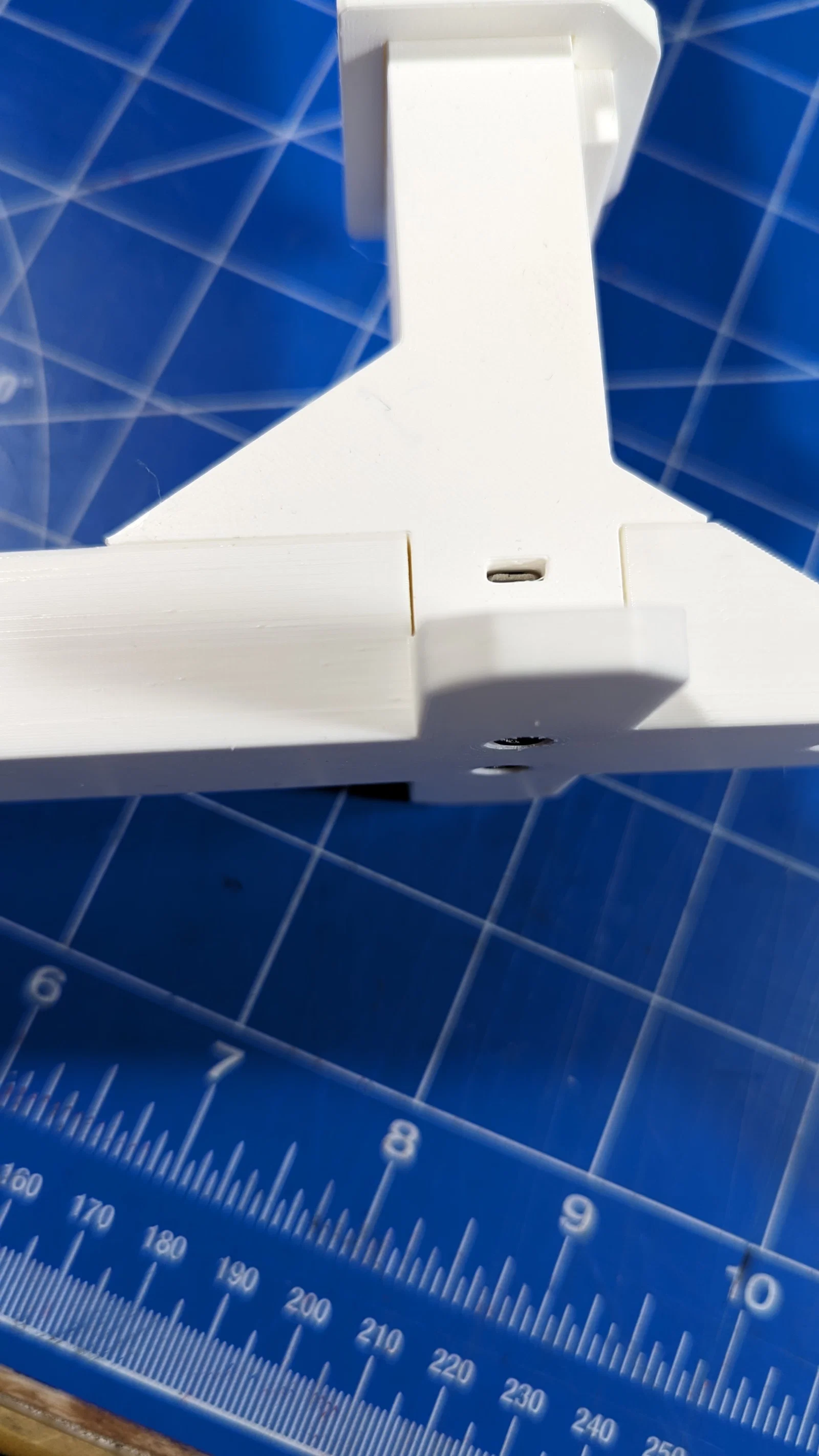

Giờ ghép wall bracket với tay trên (shatterproof arm).
* bạn có thể bắt vít mối nối, hoặc
* bạn có thể dán keo mối nối

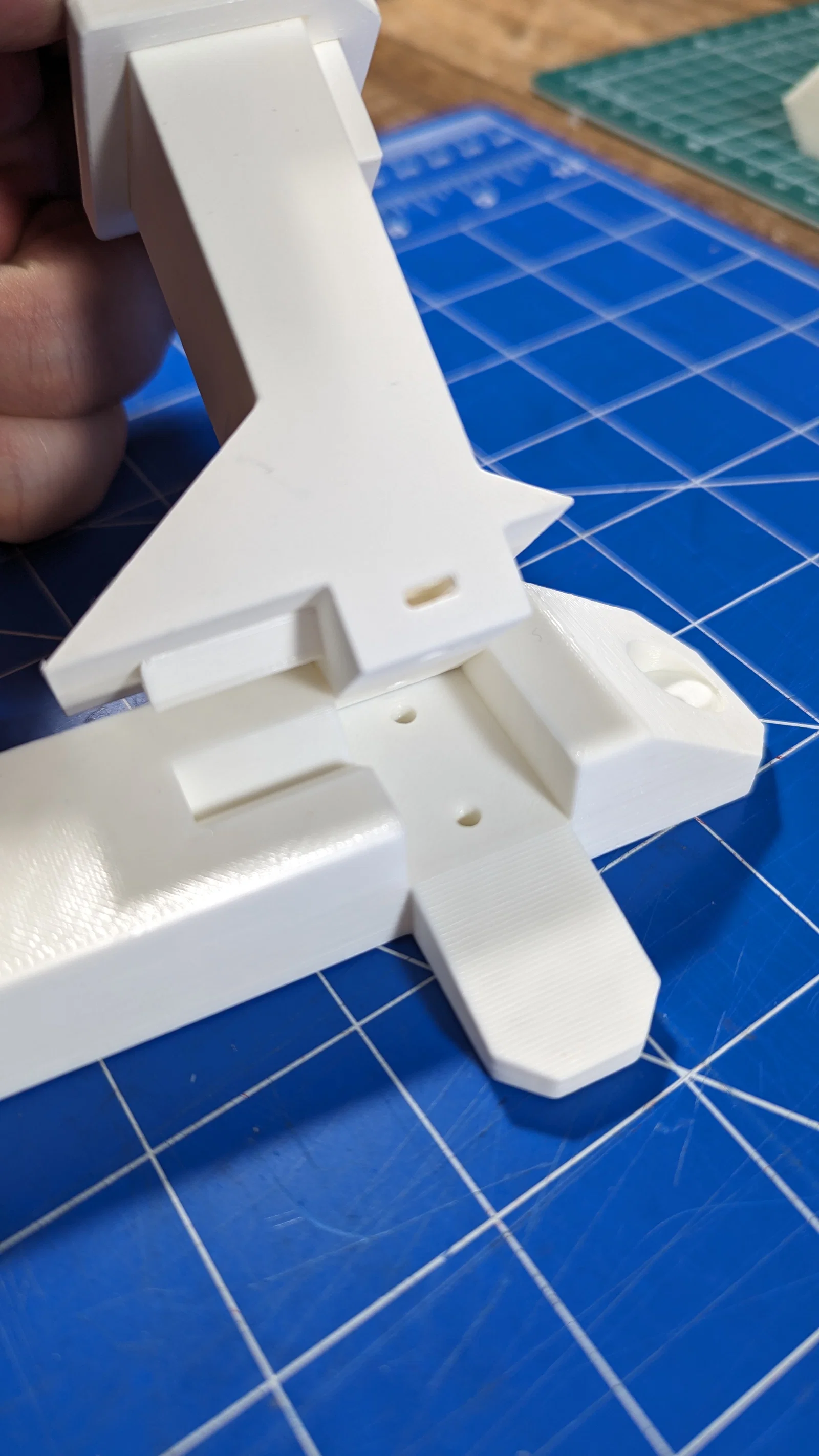

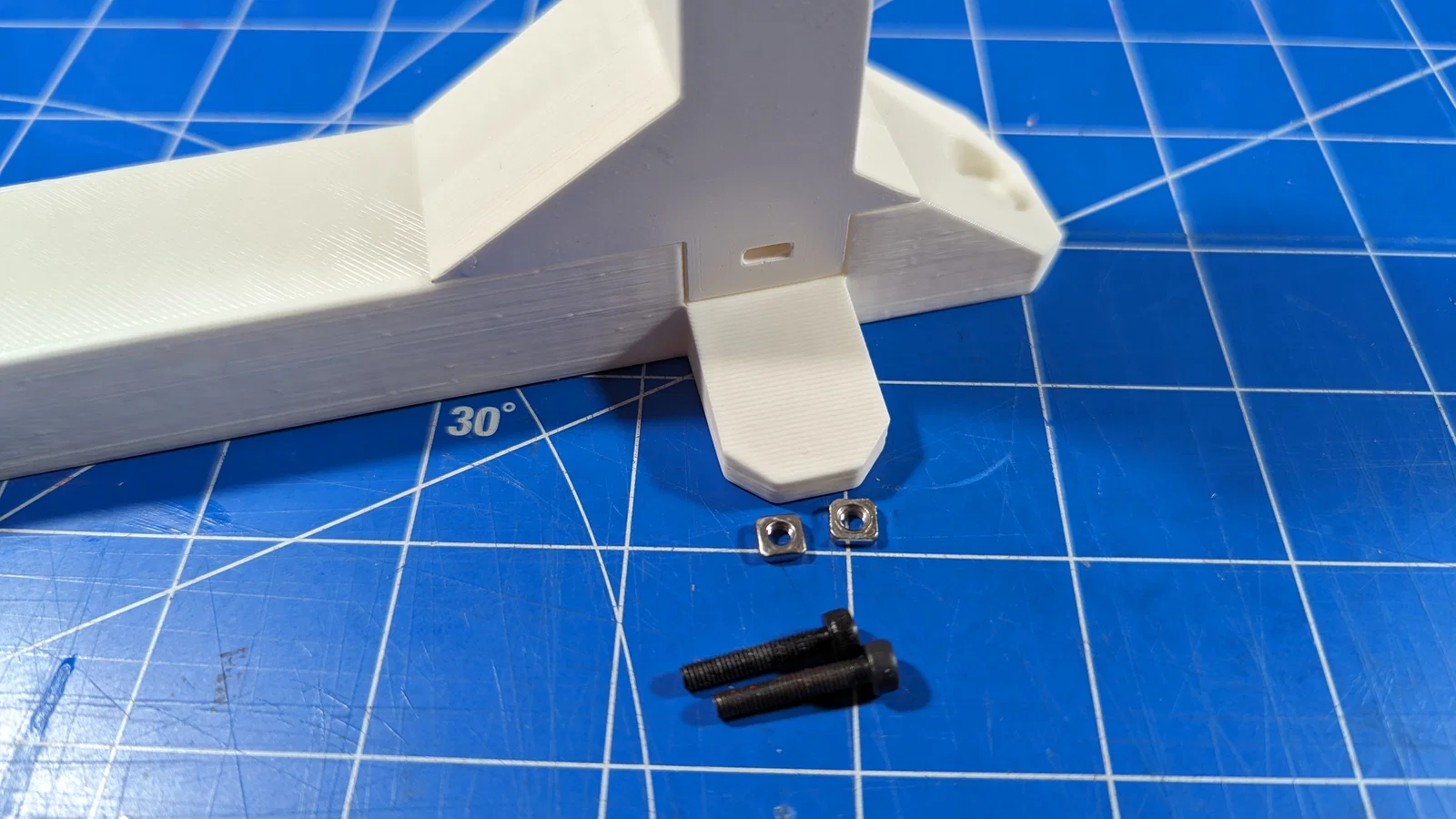

Mình để bạn chọn cái nào hợp hơn. Lúc làm prototype mình dùng liên kết bằng bu lông (bolt joint) nên mình giữ lại tuỳ chọn đó. Nếu bạn chọn bắt vít, bạn sẽ cần 2x M3 square nut và M3 16mm Allen screw. Xem một trong các hình.

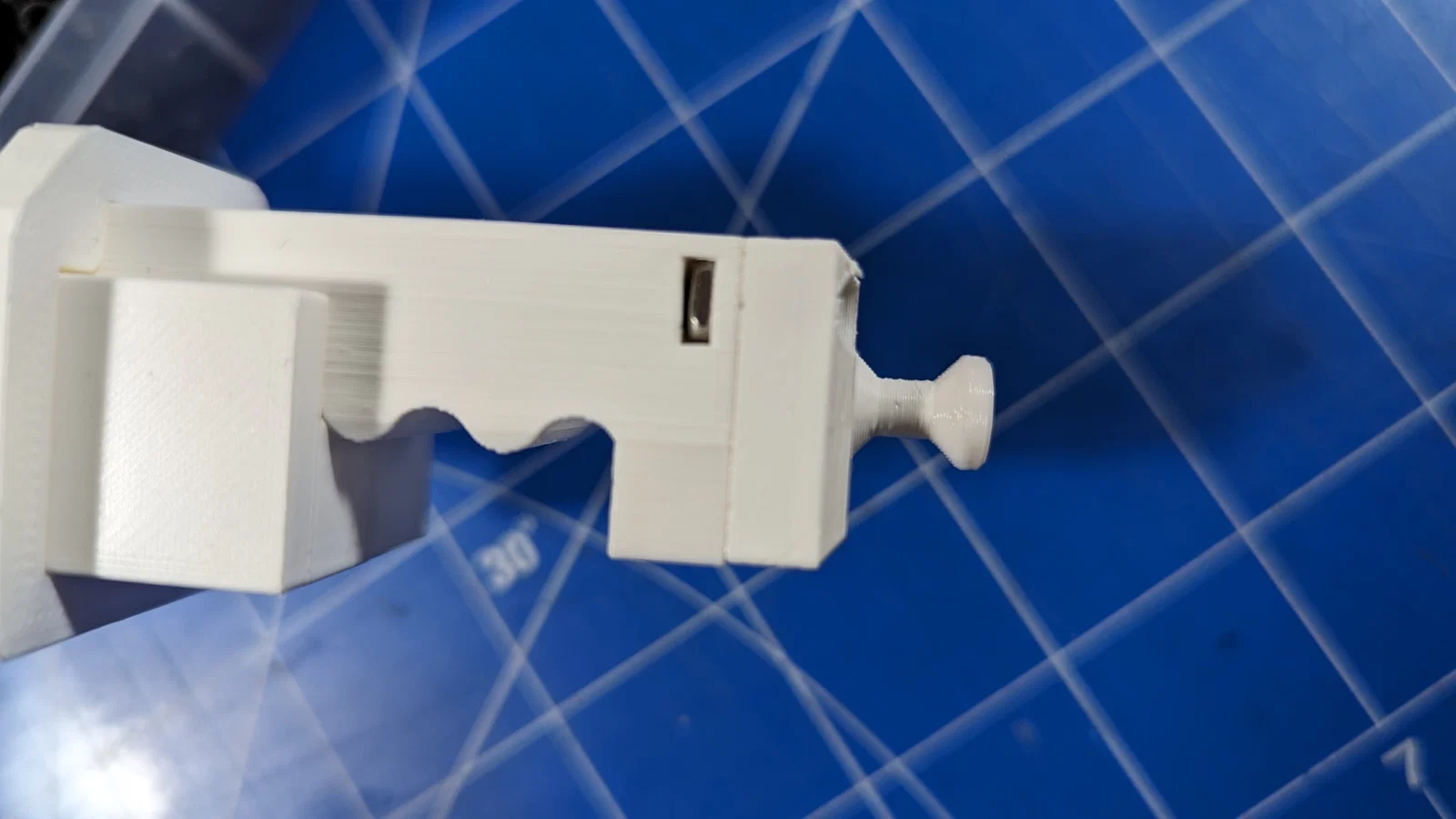

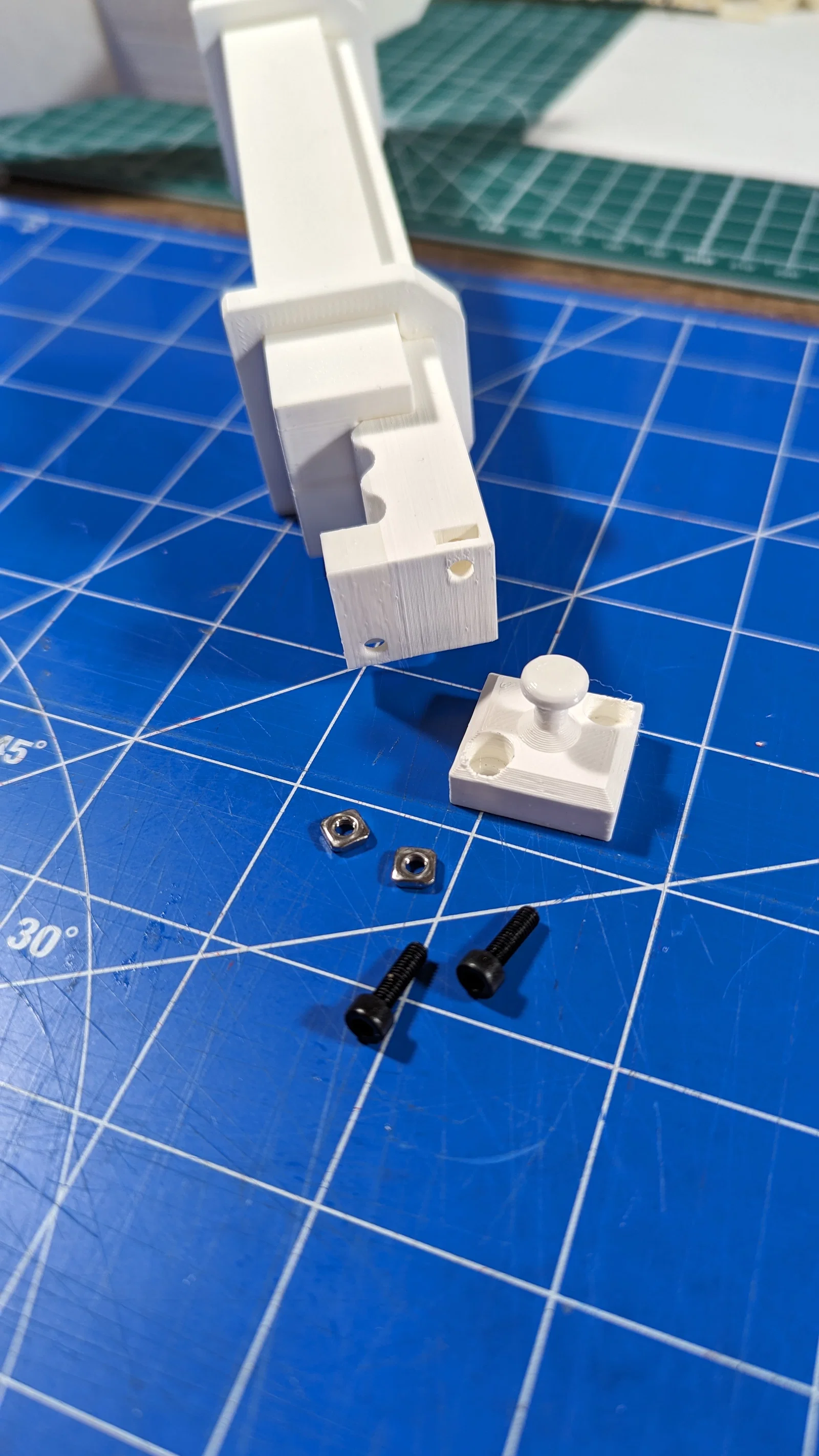

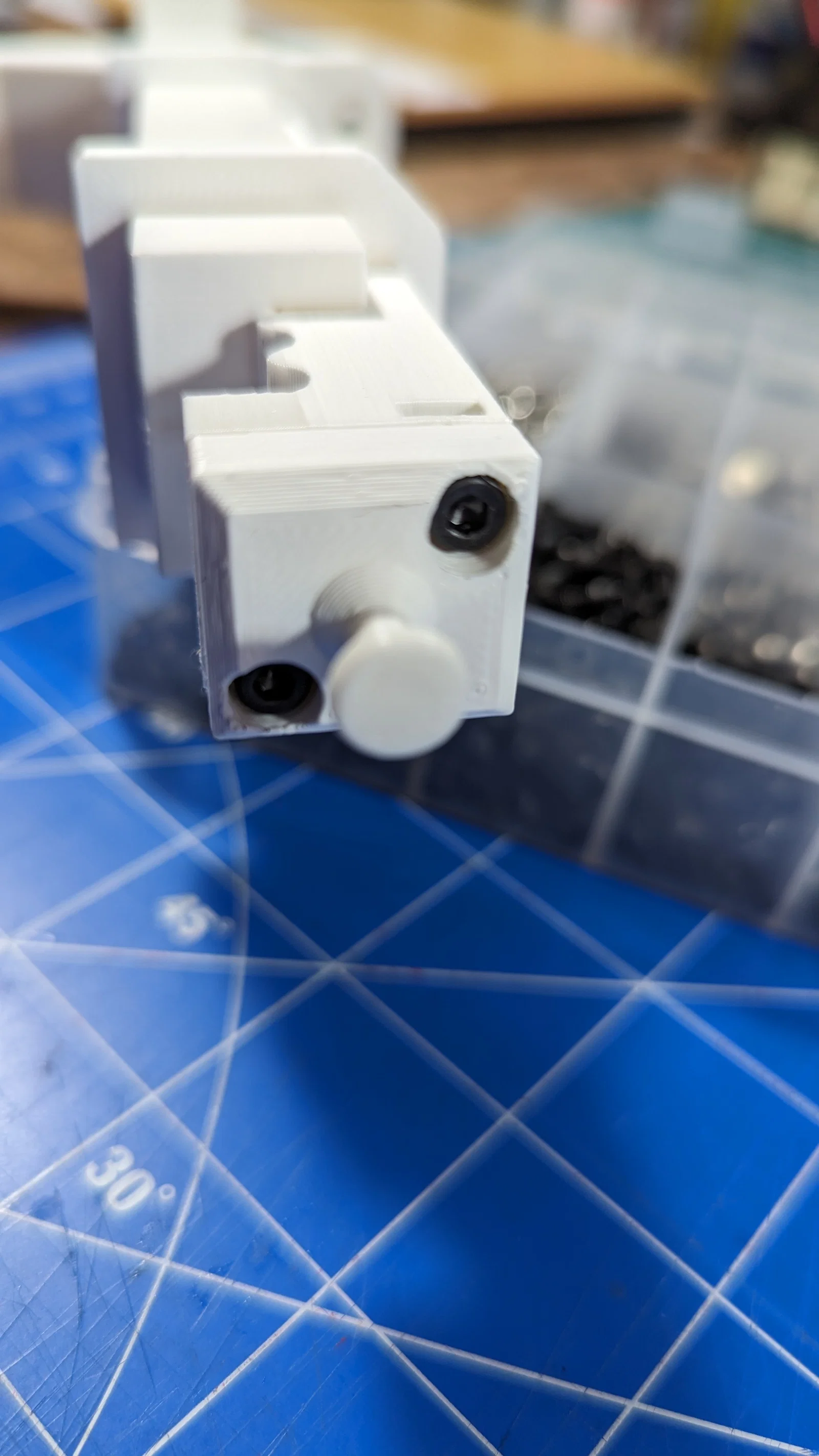

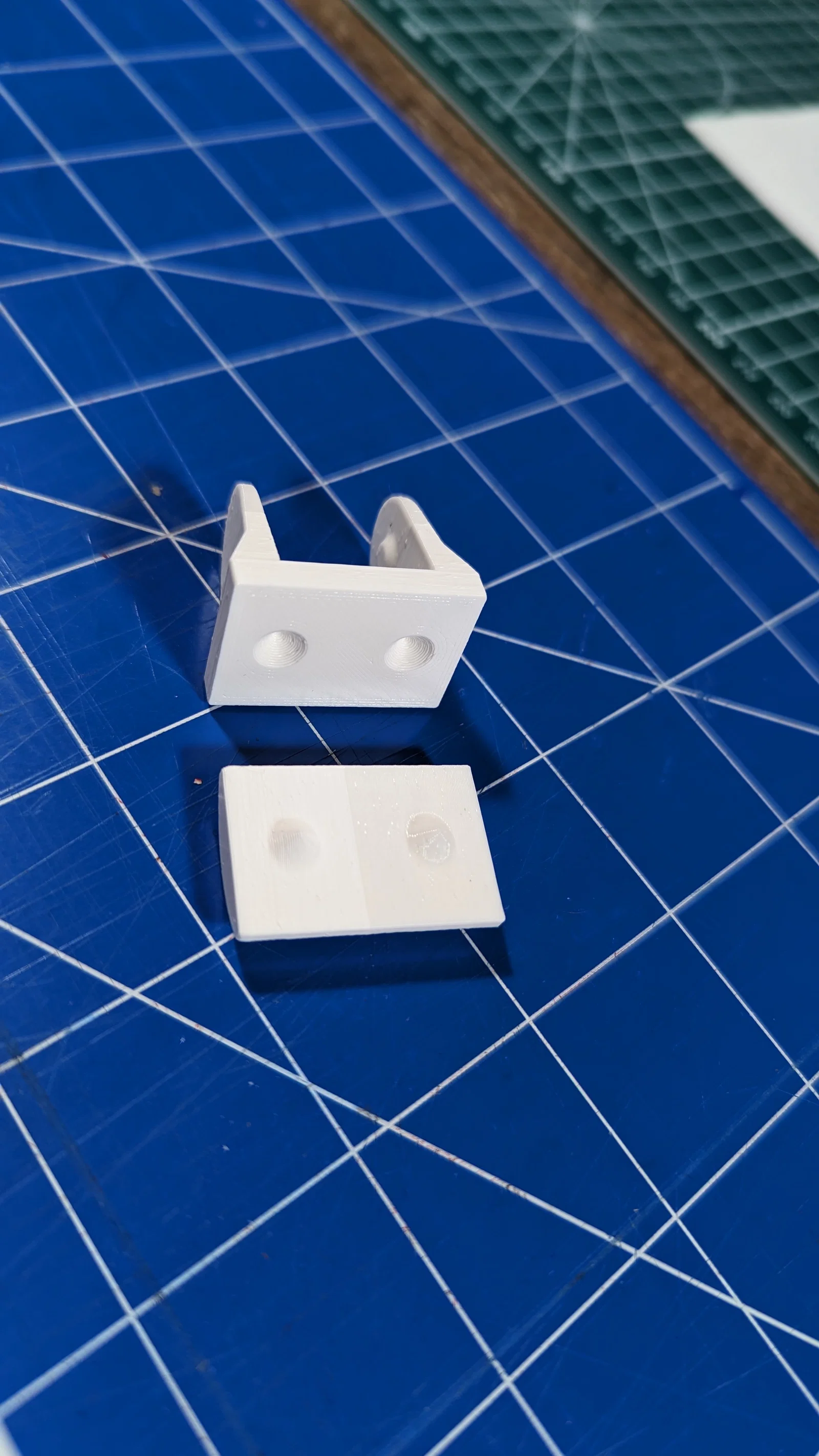

Bắt con hook vào đầu của tay trên dạng trượt.
Ở đây mình dùng một prot screw joint để khi cần có thể đổi sang loại hook khác. Khi lắp bạn sẽ cần 2x M3 square nut và 2x M3 10mm Allen screw. Xem một trong các hình.

Nhờ vậy cái holder này cũng có thể dùng cho mục đích khác.

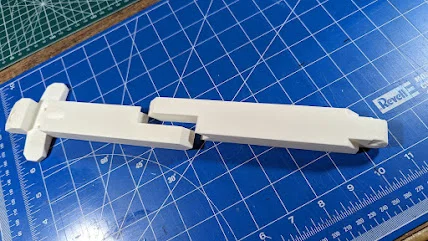

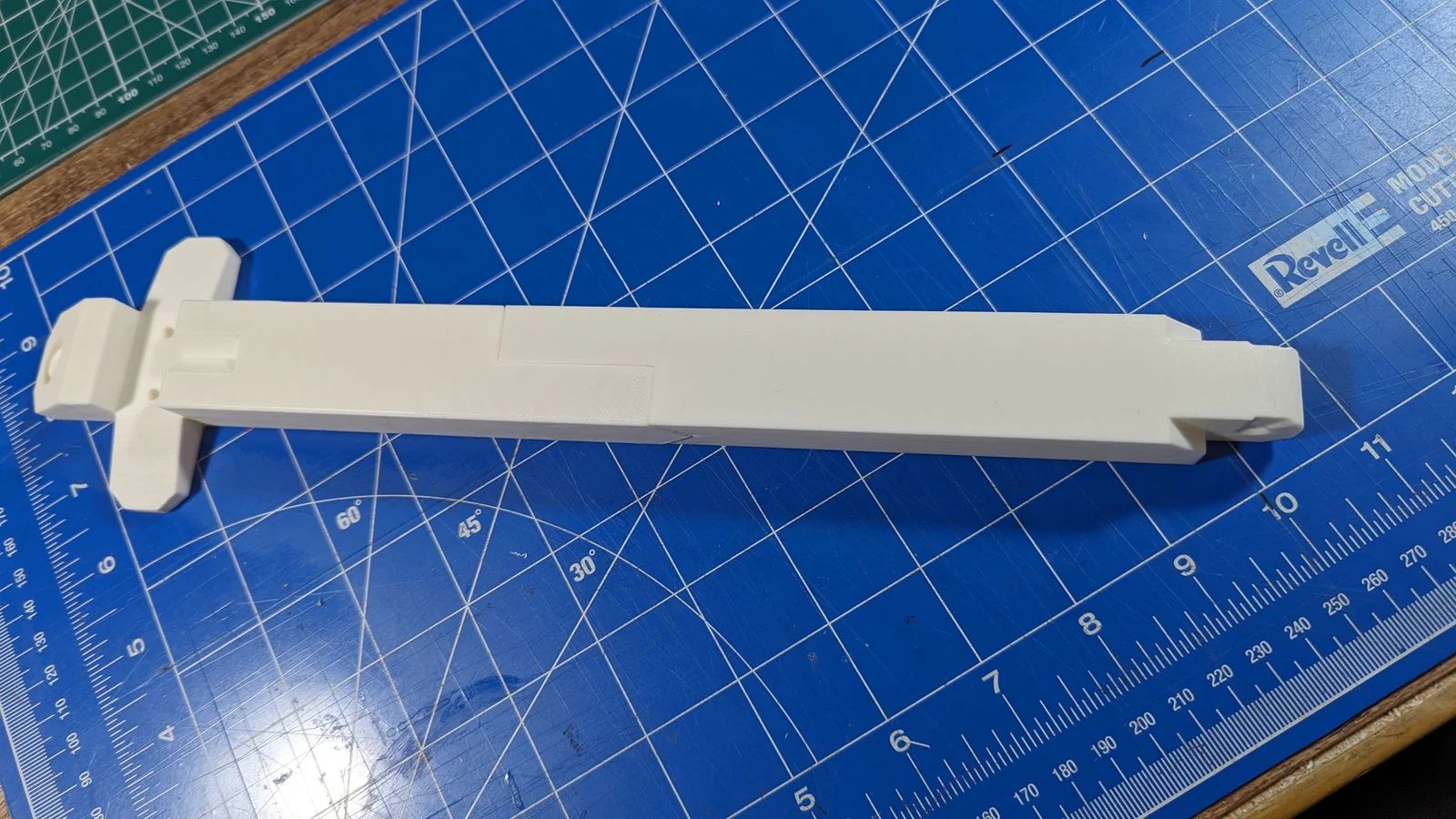

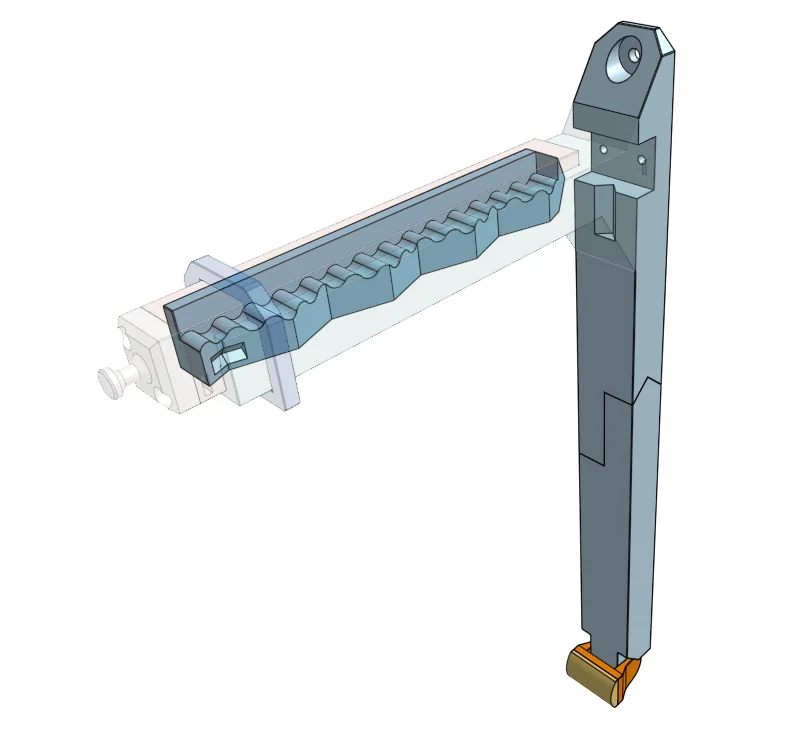

Tay trên gồm ba phần:
* wall-holder-v2 - extension-arm-bottom-left
* wall-holder-v2 - extension-arm-bottom-right
* wall-holder-v2 - extension-arm-top
Hãy dán bottom-left lại với bottom-right.

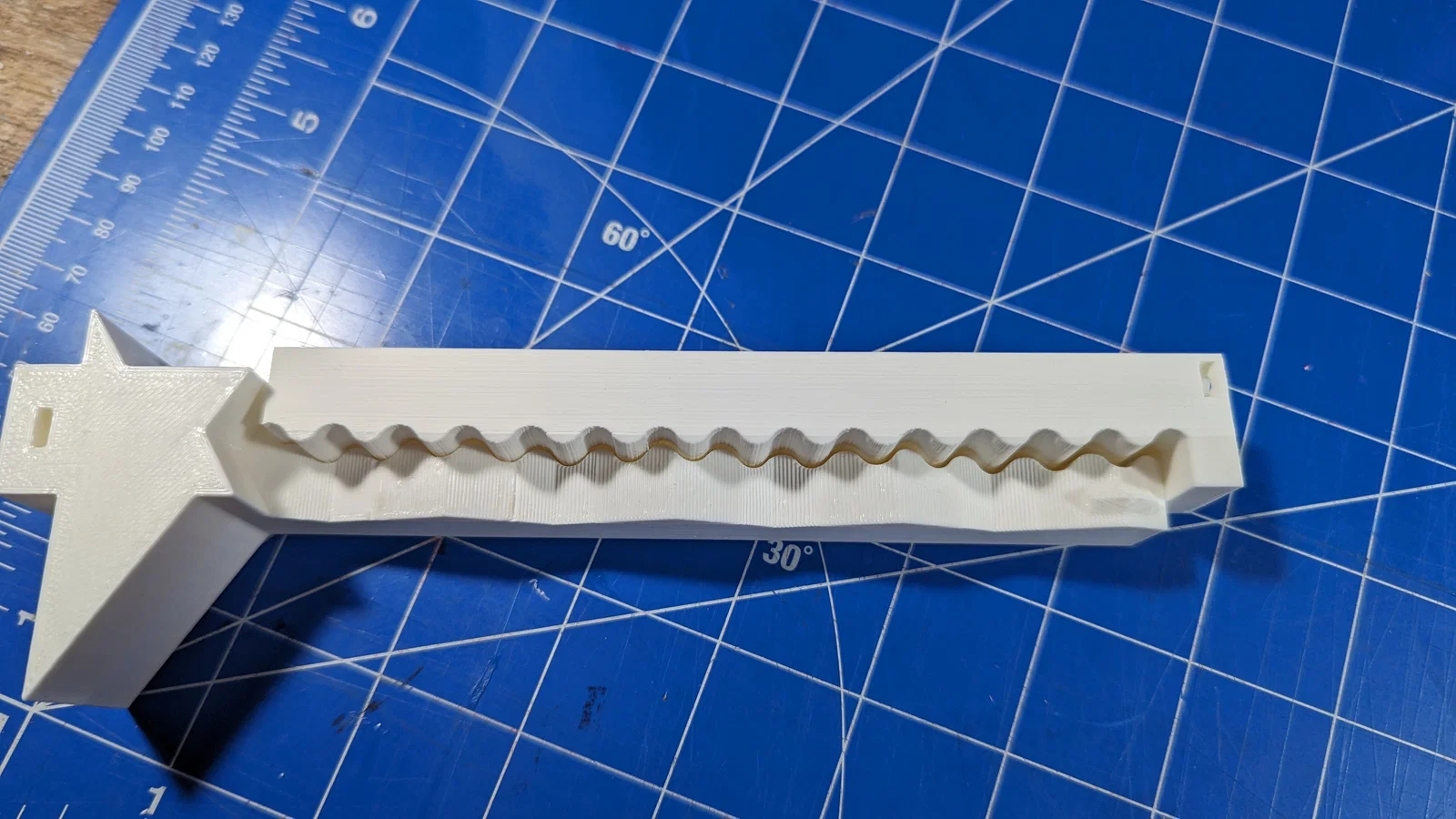

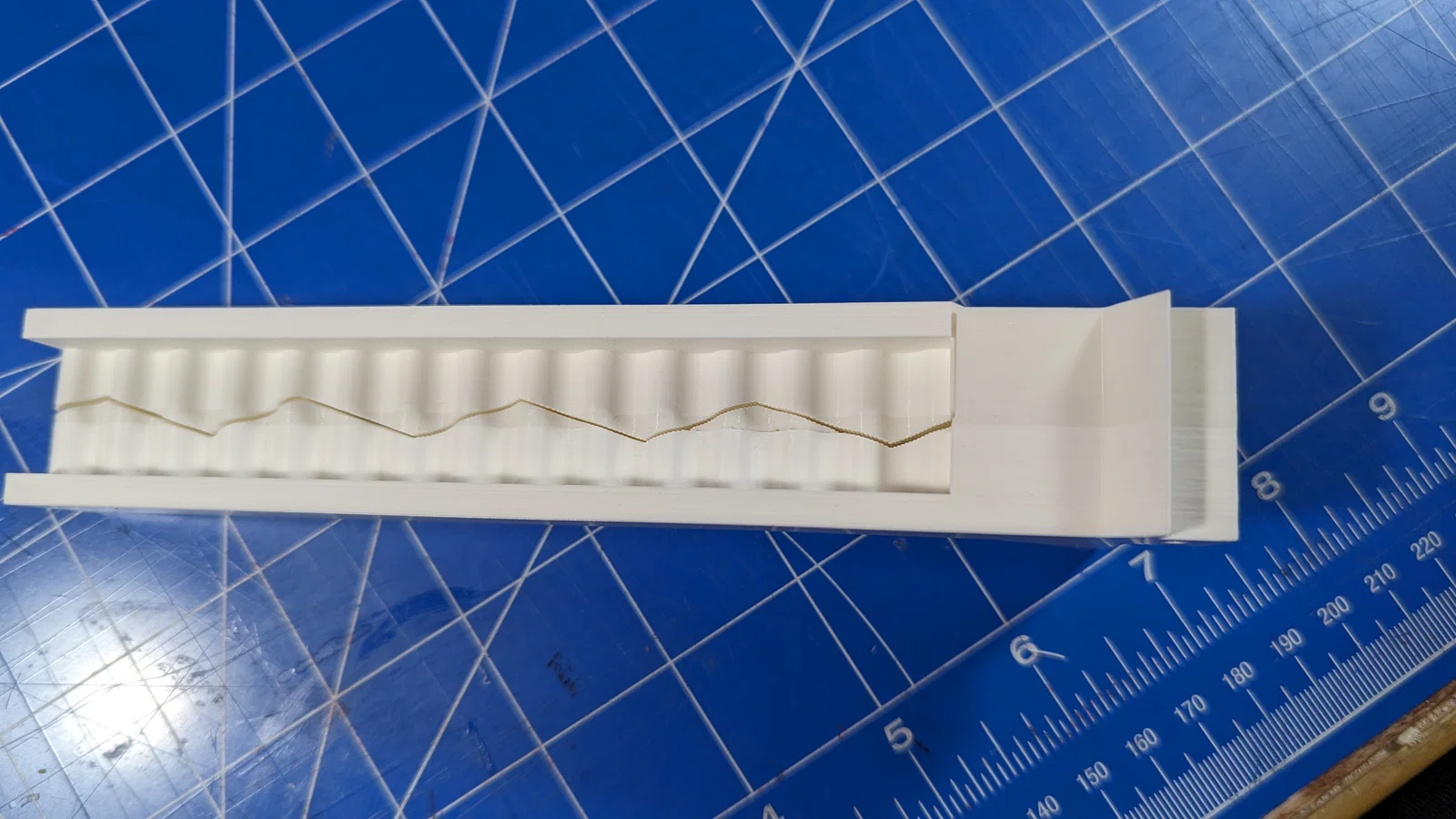

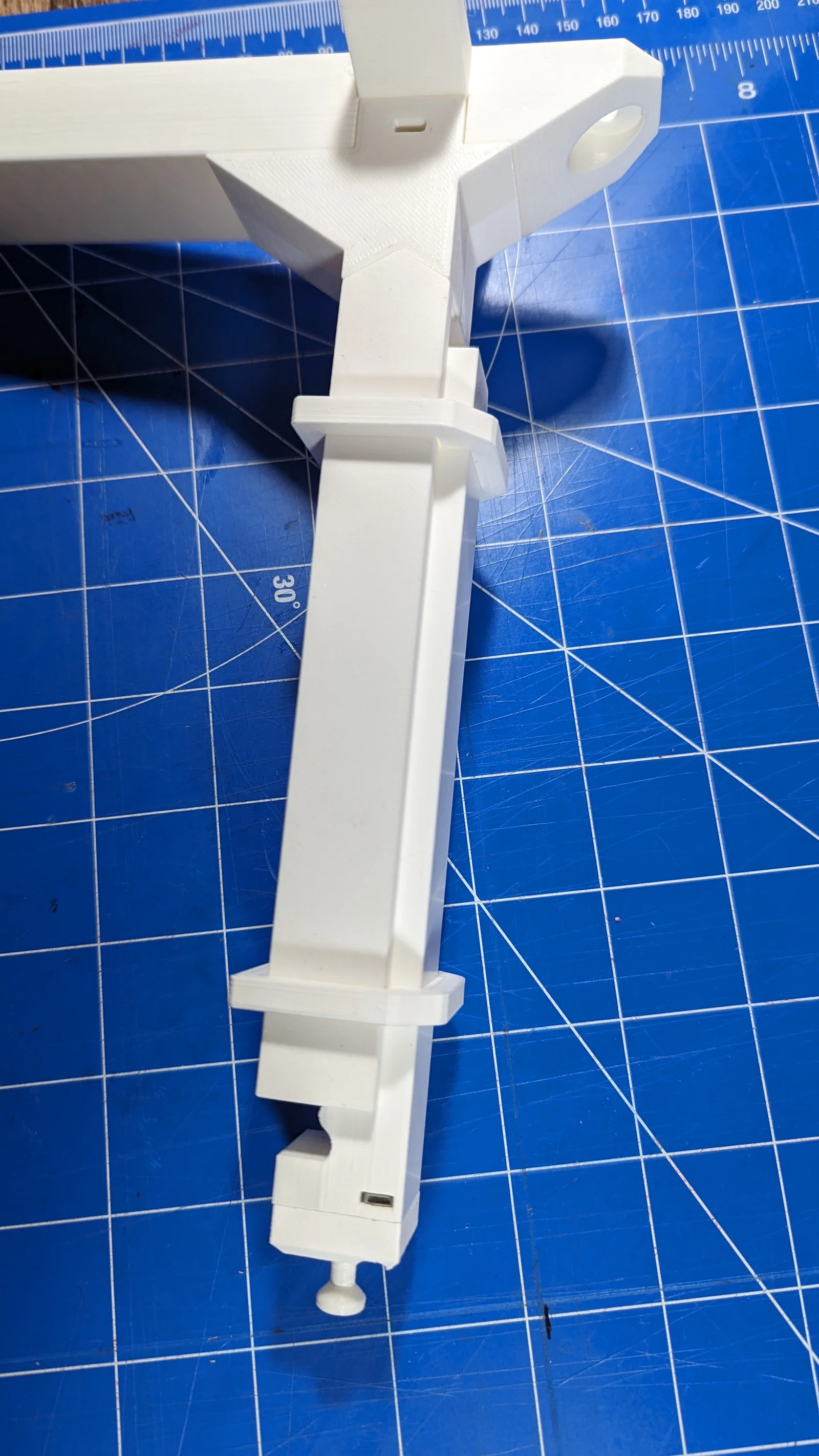

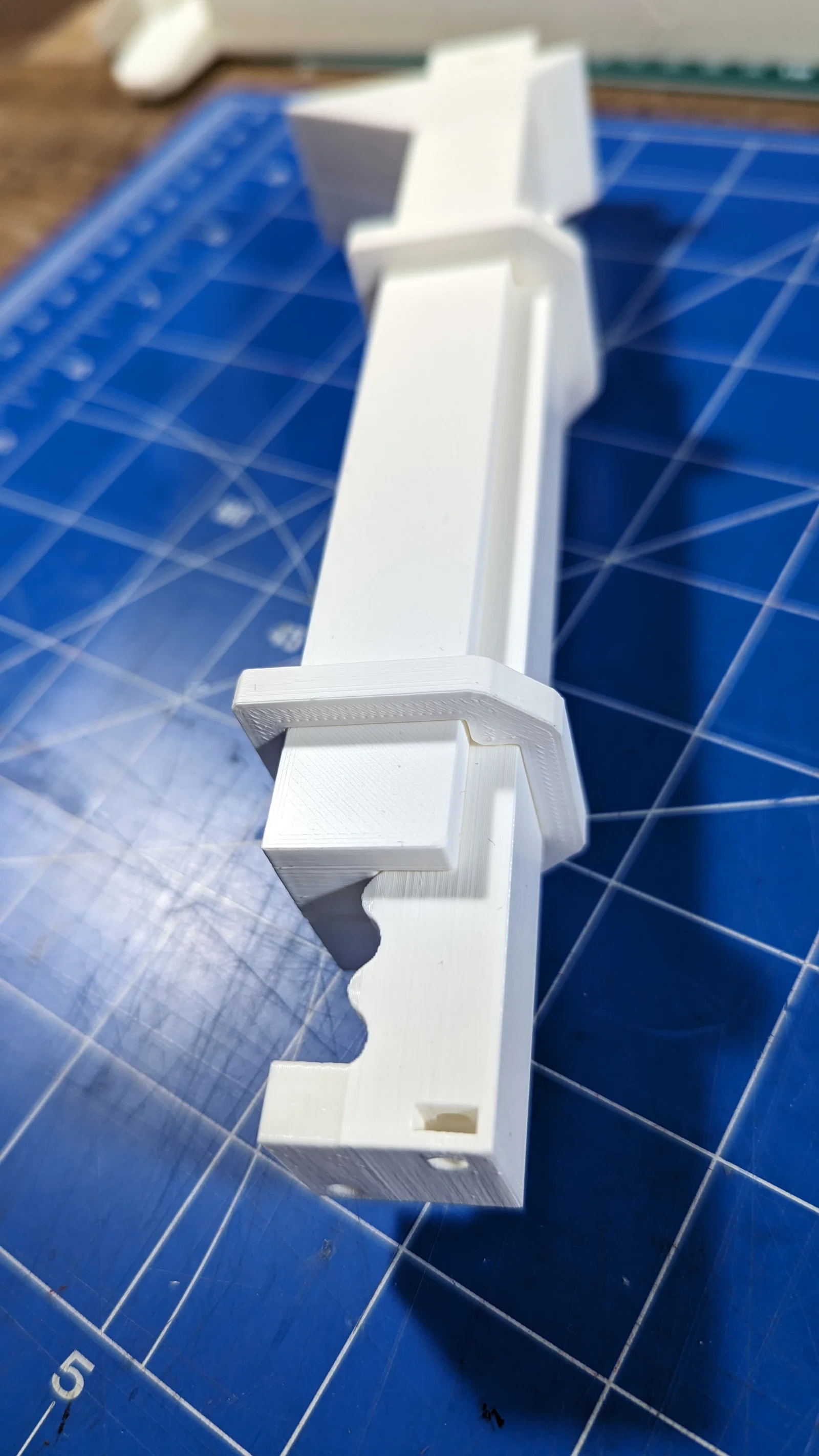

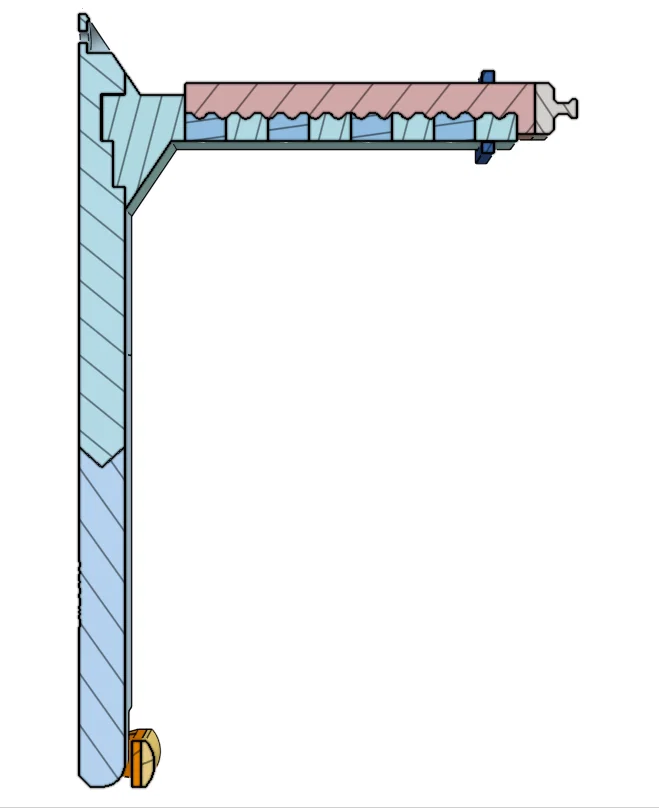

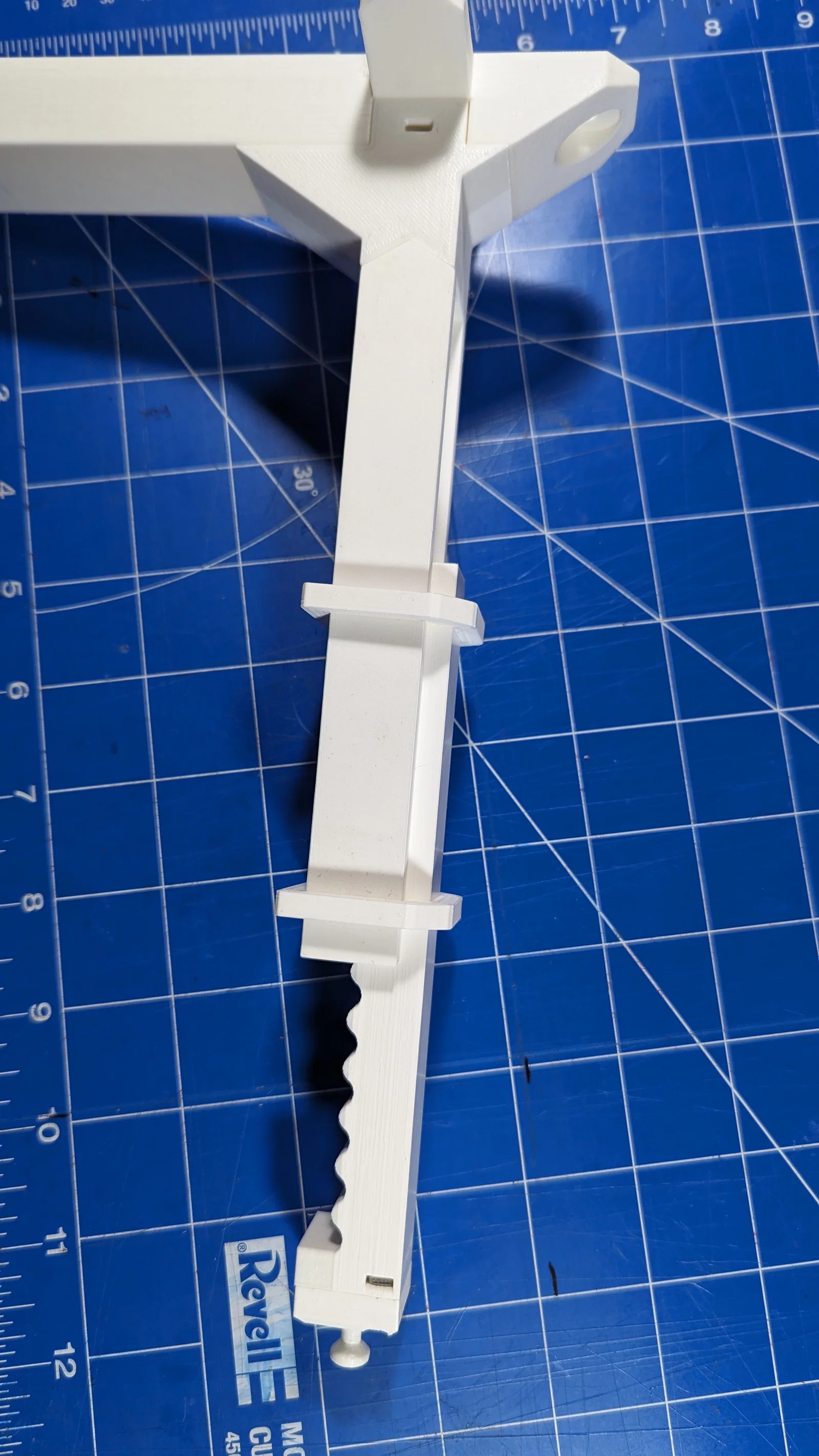

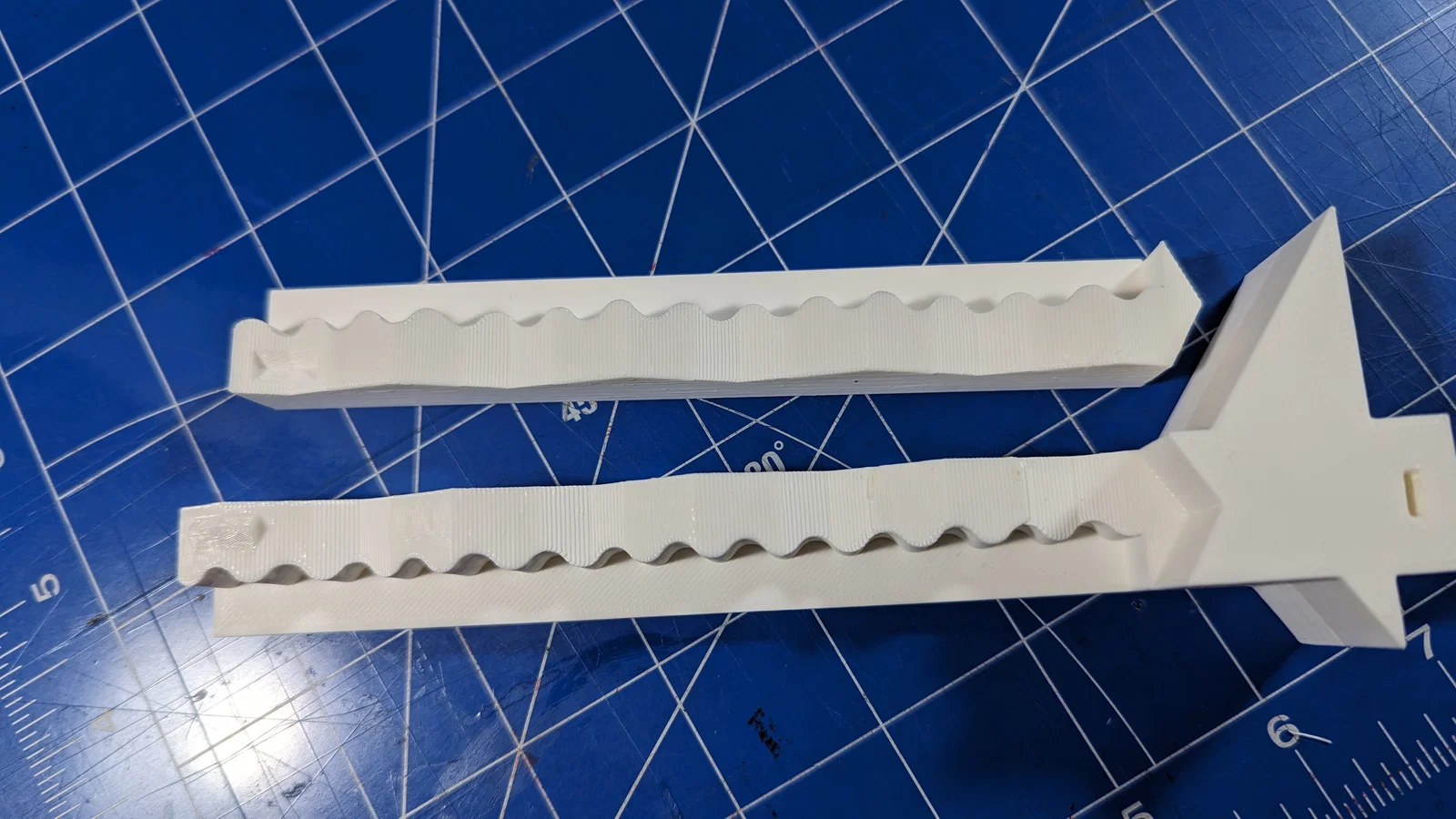

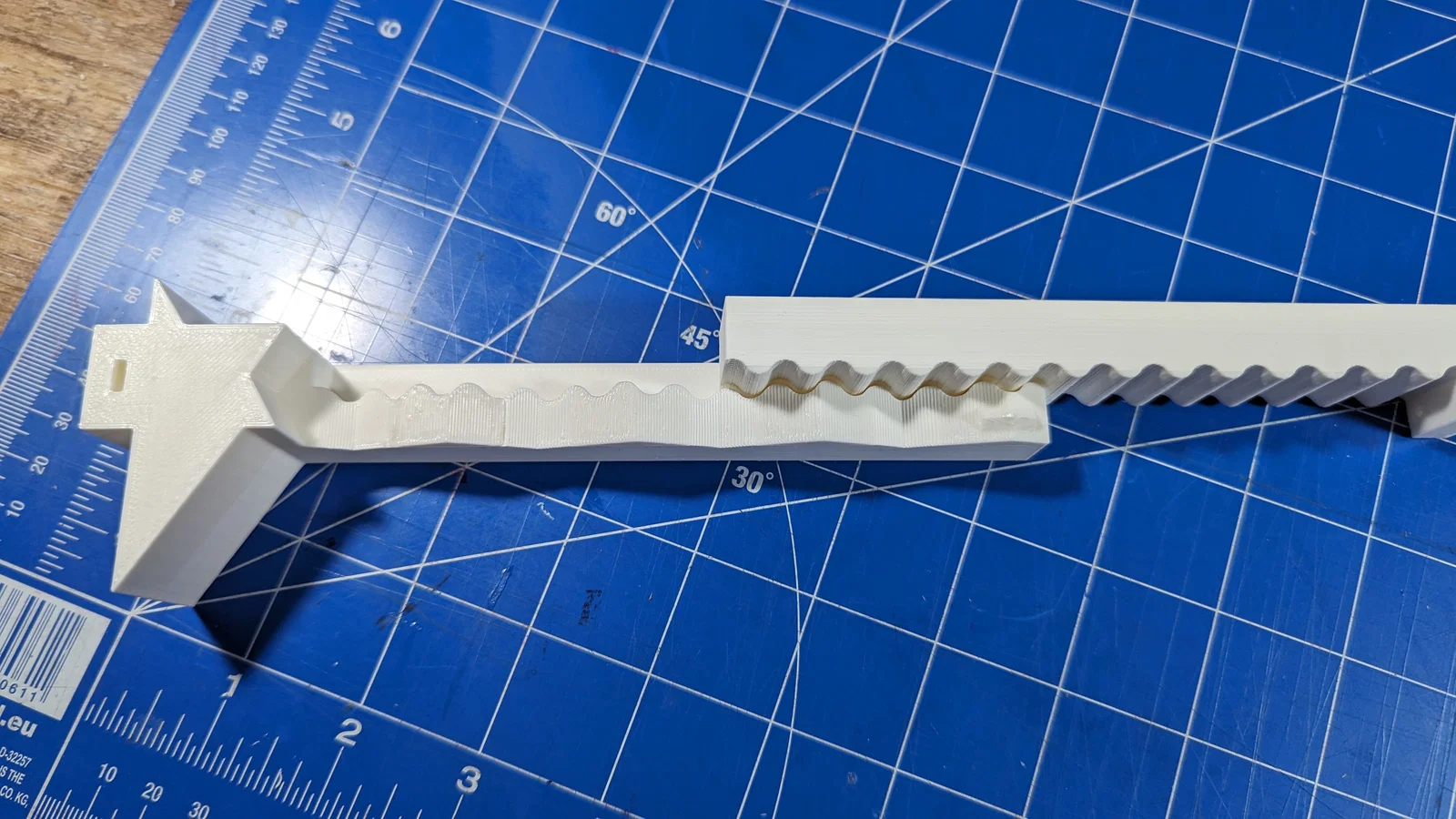

Các gân (corrugations) trên part thứ ba wall-holder-v2 - extension-arm-top giúp cố định chiều dài để khi đã chỉnh xong thì không tự trượt thay đổi. Để tay chắc hơn, hai đầu được cố định bằng các vòng (rings/sleeves). Các vòng này chỉ cần trượt từ phía trước vào là được.

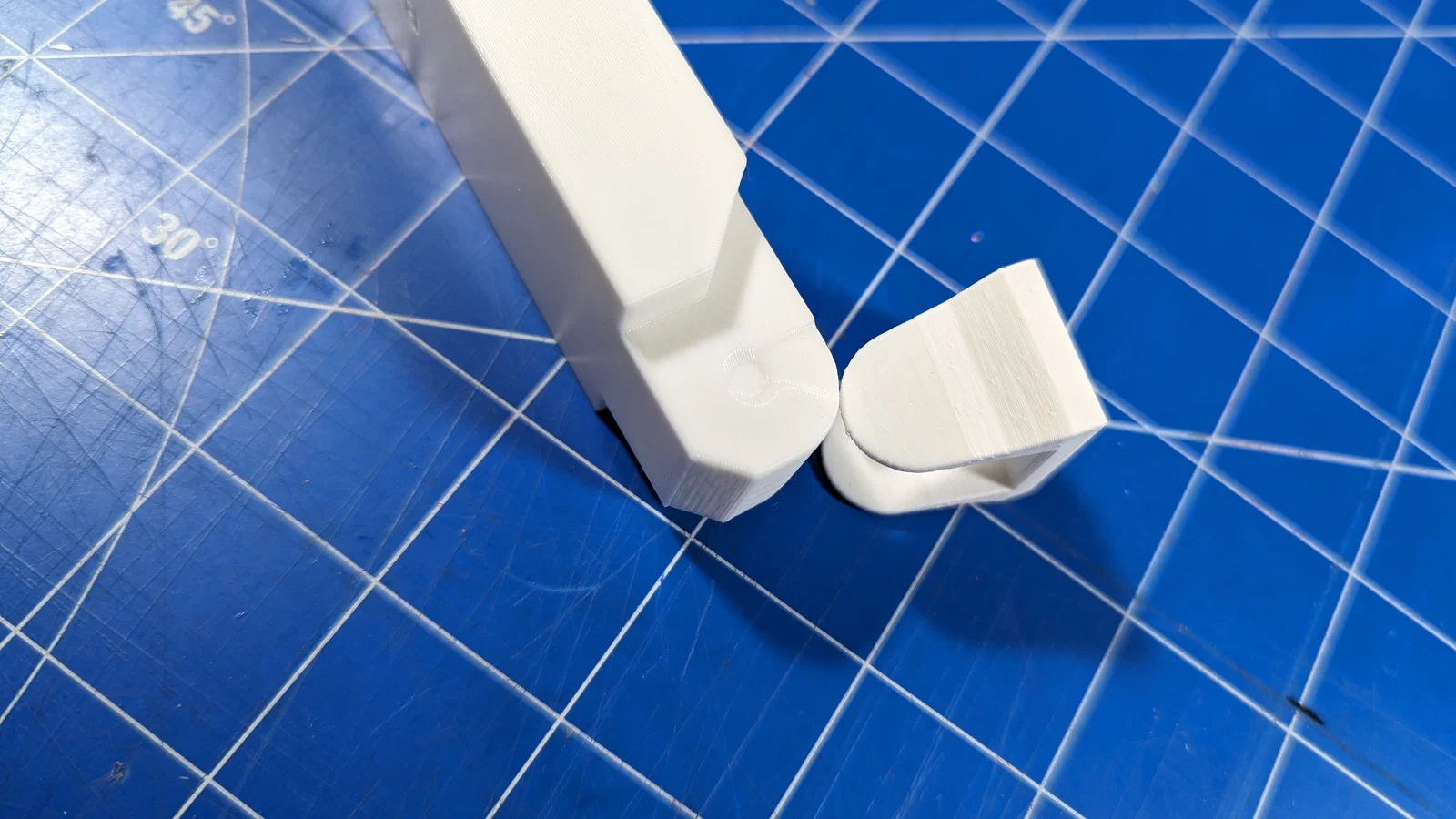

Tiếp theo dán phần chân đỡ (foot), mình tách làm hai phần để in dễ hơn:
* wall-holder-v2 - foot-body
* wall-holder-v2 - foot-top

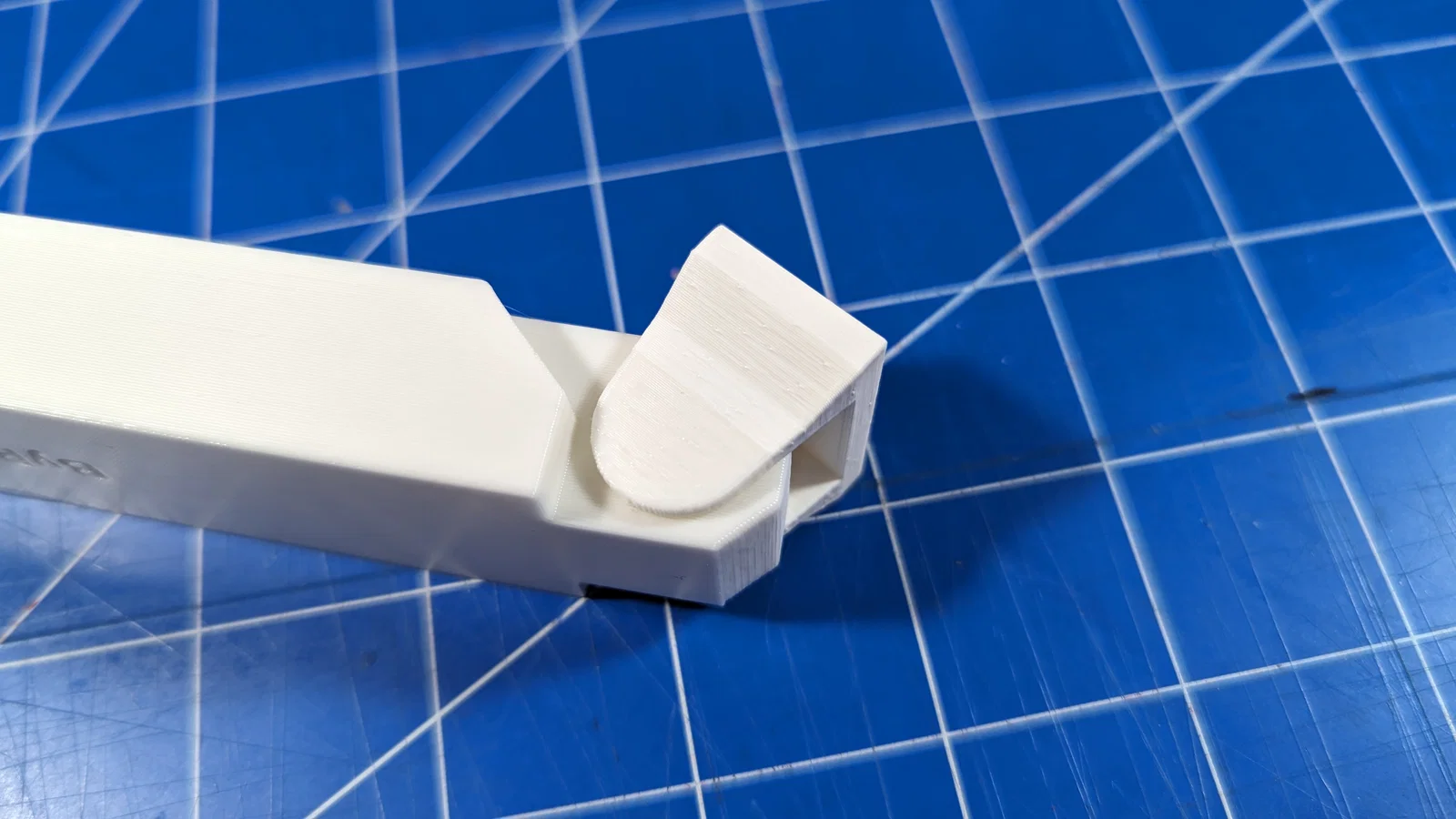

Cái foot dùng để giữ gương ở tư thế nghiêng, để gương không bị lực hấp dẫn kéo về treo thẳng đứng. Mình không muốn thấy gương bị giữ lệch một cách lộ liễu, nên mới dùng Velcro. Trượt foot vào wall bracket, dùng các rãnh dẫn (guide grooves) để bấm cho foot vào đúng vị trí.

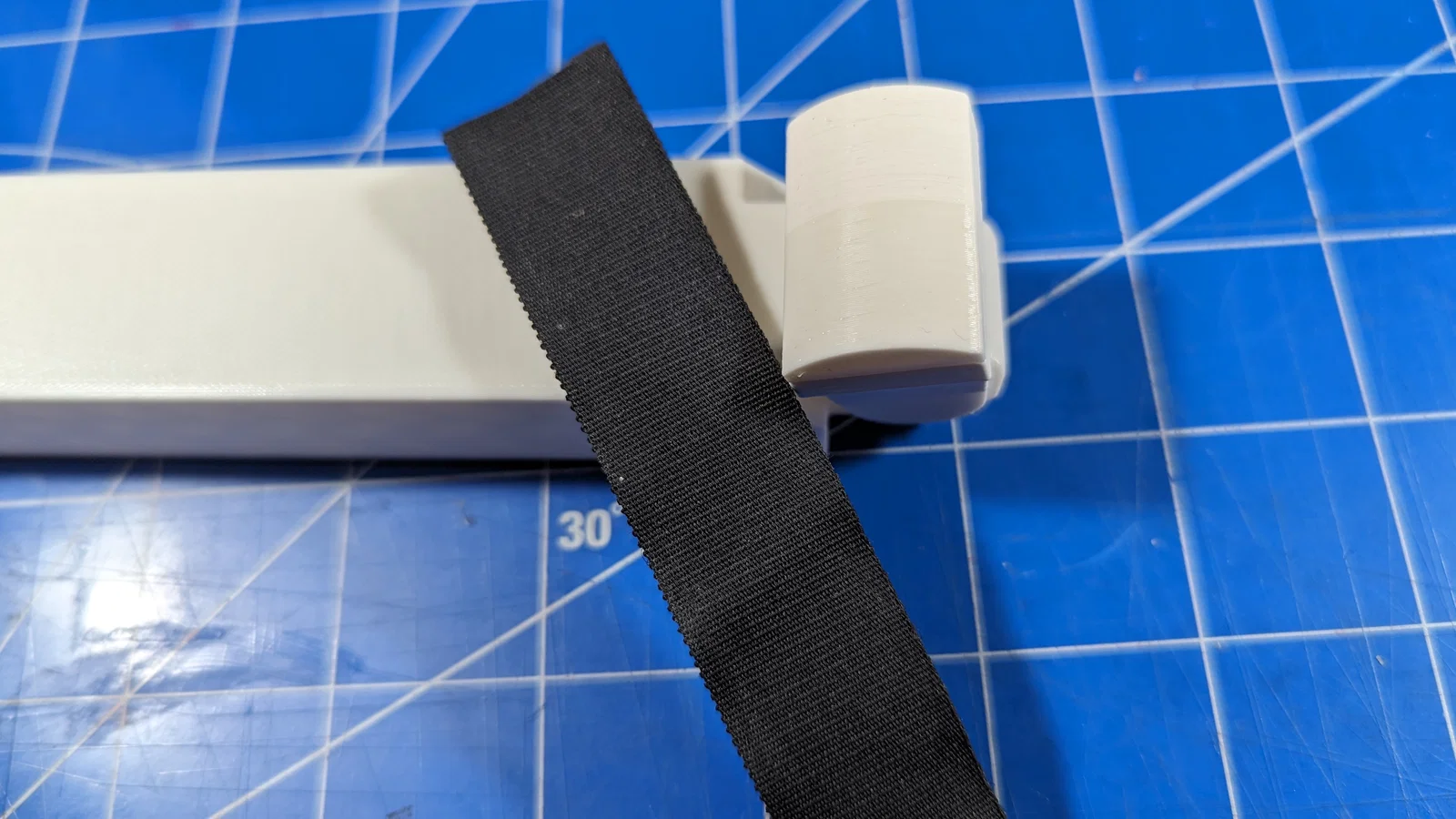

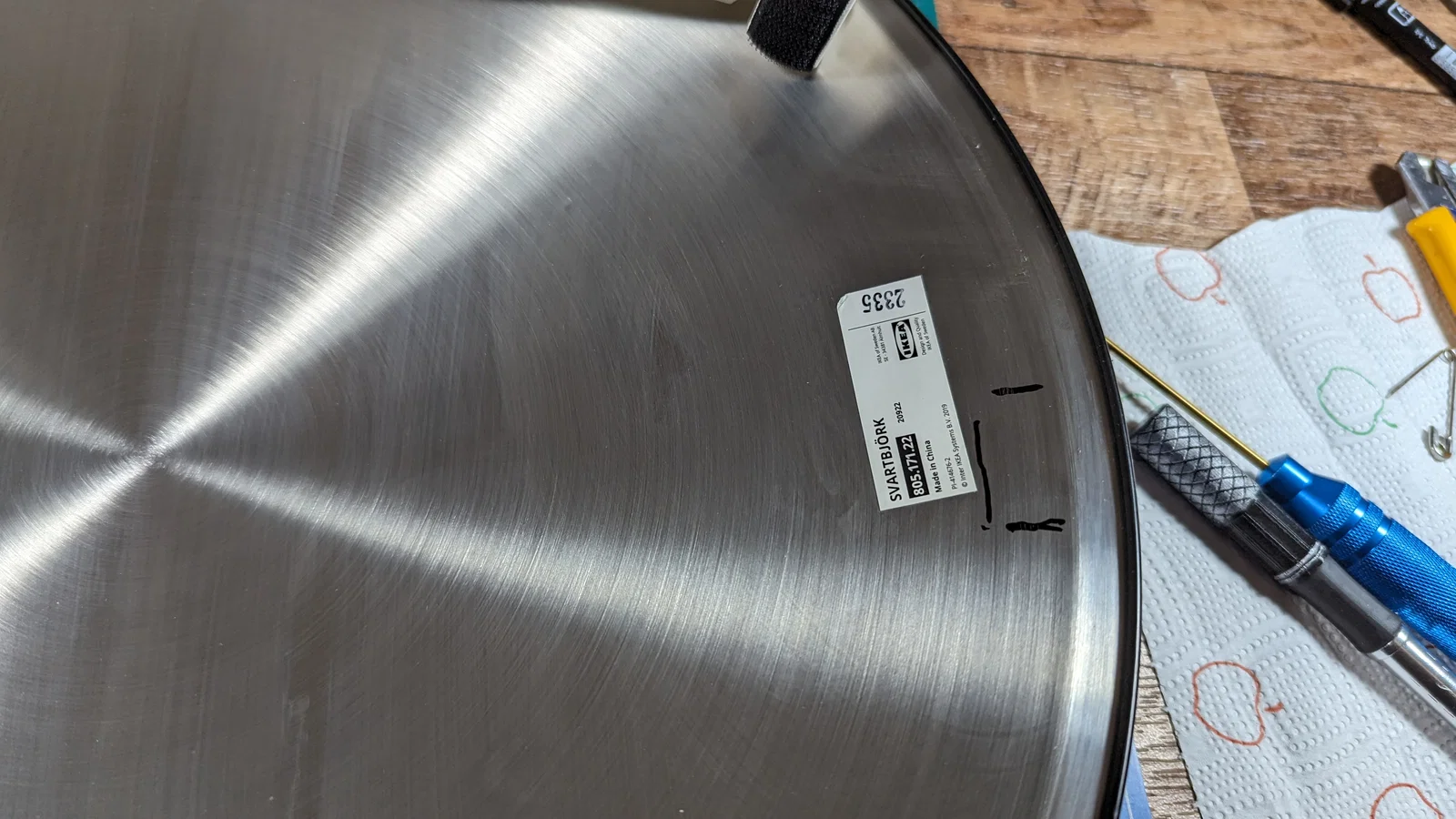

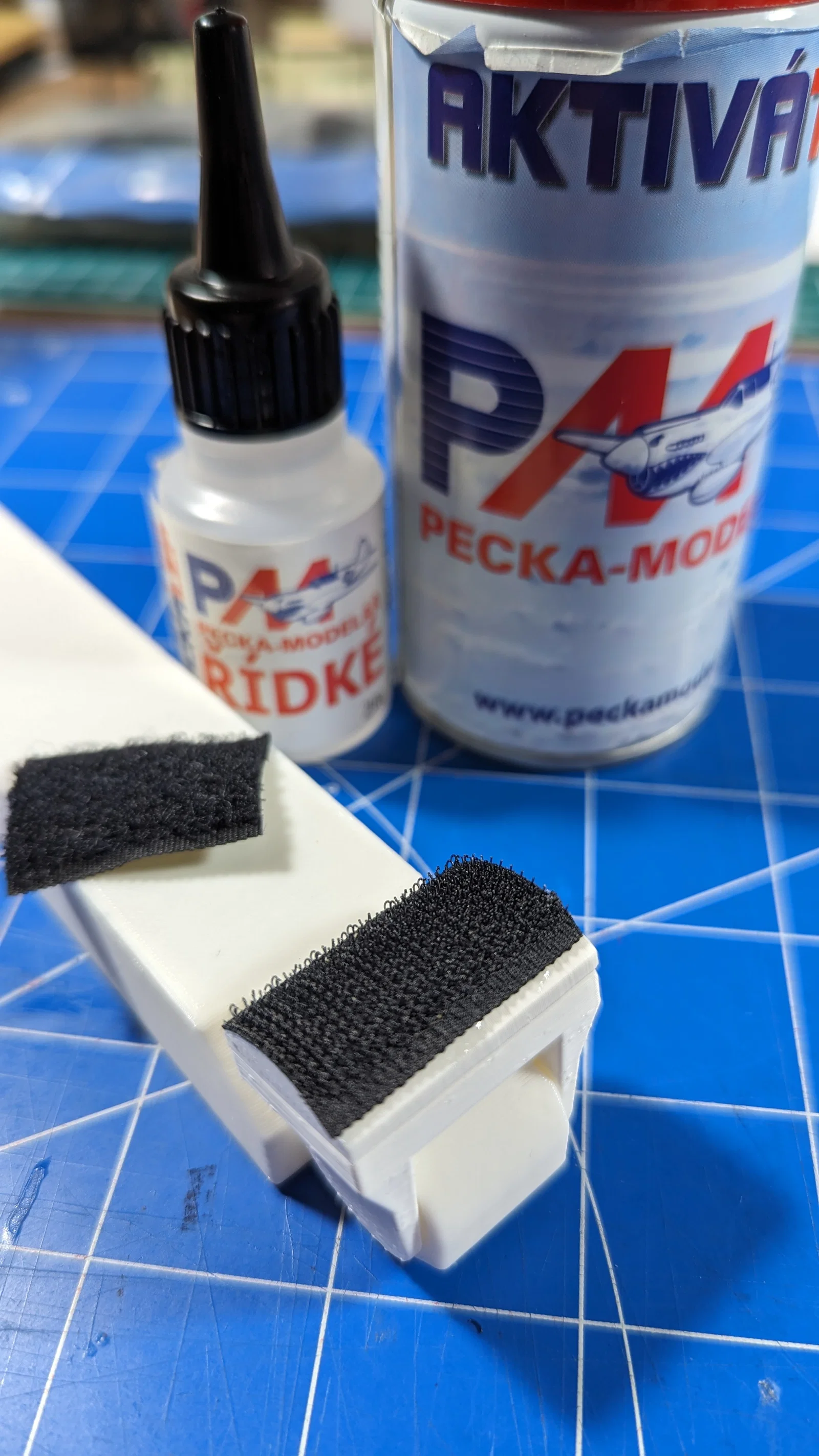

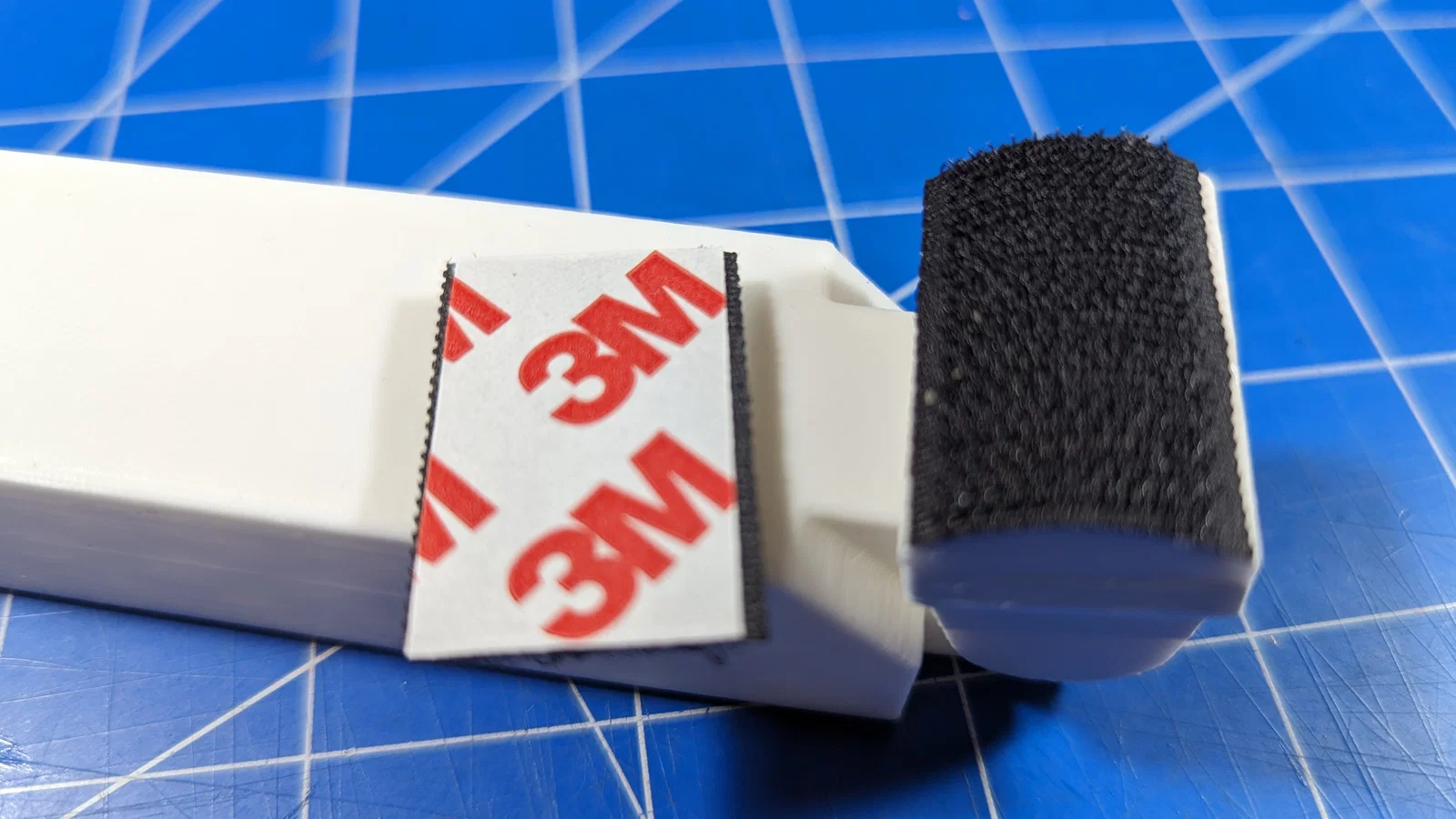

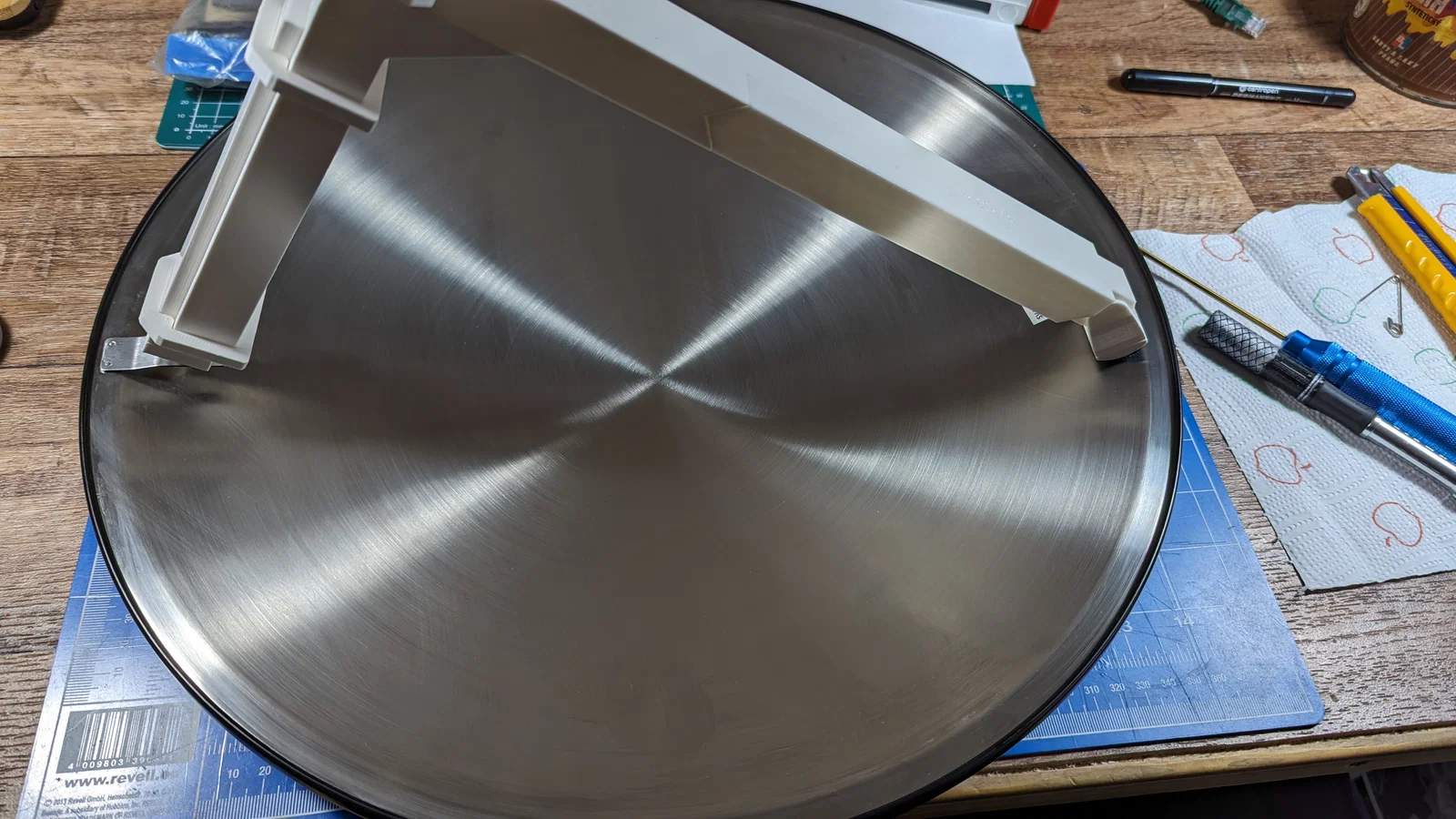

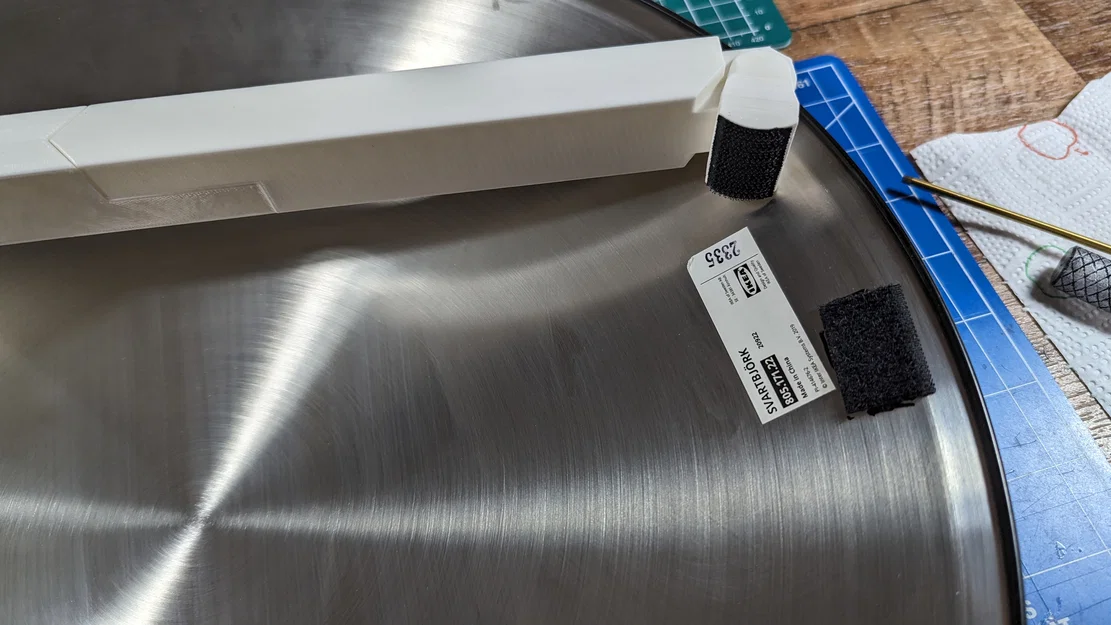

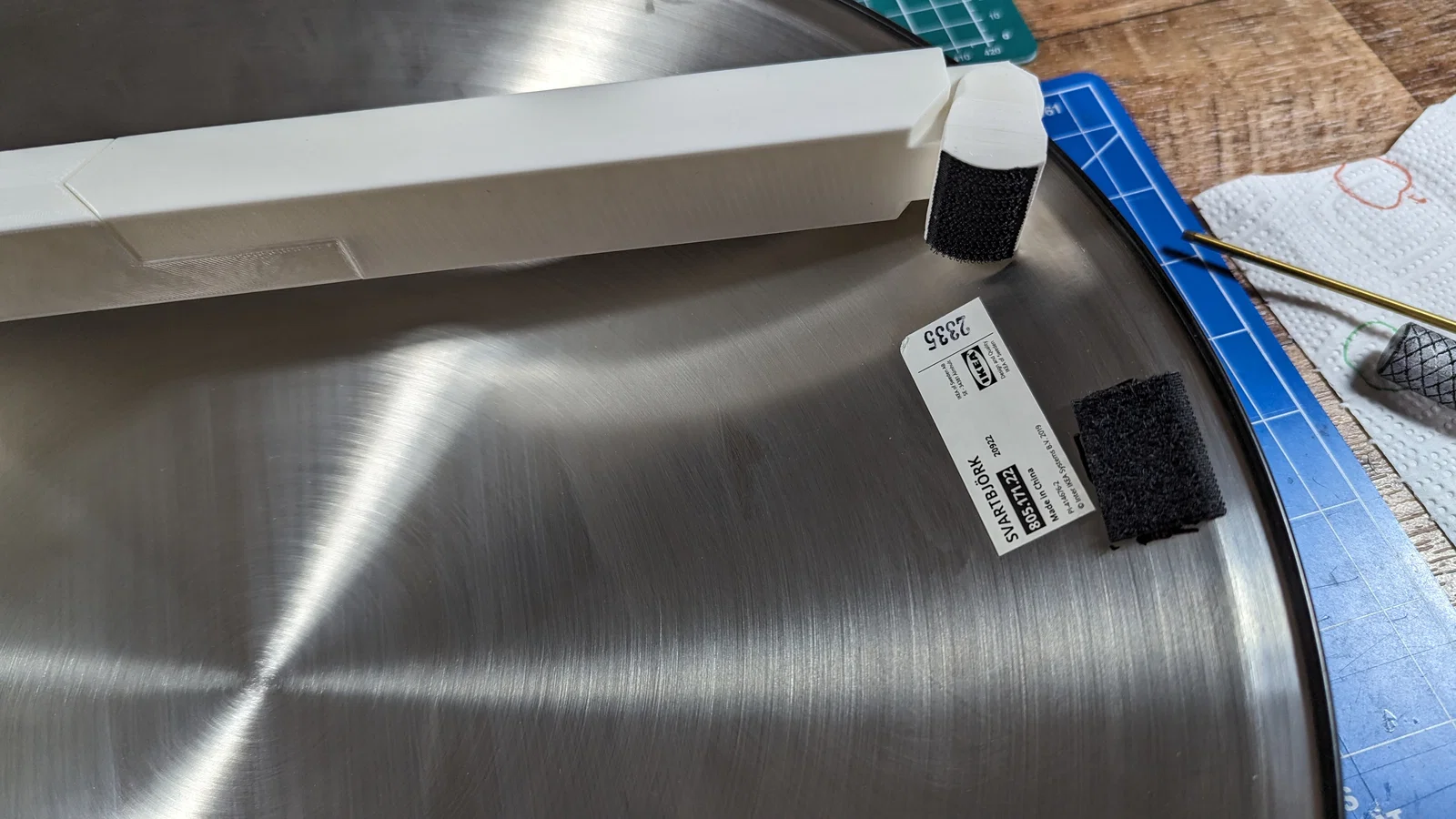

Dán một miếng Velcro lên foot. Kích thước là 29mm. Miếng Velcro còn lại sẽ dán lên gương sau, dùng băng keo 2 mặt 3M. Để xác định vị trí dán miếng đối ứng, hãy treo gương lên holder, chỉnh nghiêng sao cho foot chạm vào gương rồi dùng bút đánh dấu vị trí. Hoặc bạn có thể dán cả hai miếng Velcro lên foot, dán băng keo 2 mặt lên đó rồi ép gương vào foot.

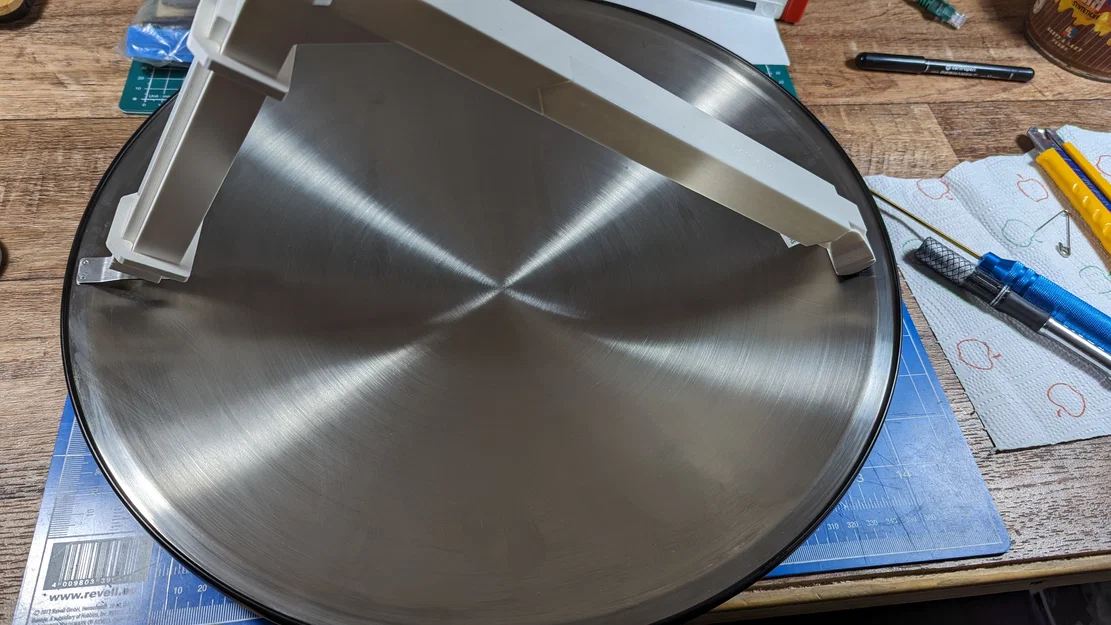

Nó được treo lên tường bằng một con vít.

Hy vọng mẫu này sẽ hữu ích và bạn sẽ thích quá trình lắp ráp.

Mình có đính kèm 3 file project cho Prusa Slicer:
* wall-holder-v2-plate-1
* wall-holder-v2-plate-2
* wall-holder-v2-plate-2-cross

Hai cái cuối khác nhau ở phần top của holder được dùng. Xem các file:
wall-holder-v2 - wall-bracket-bottom
hoặc
wall-holder-v2 - wall-bracket-bottom-cross, cái này ổn định trên tường hơn.

Mình cũng đính kèm sẵn các file gcode (pre-sliced) cho MK3.5
