Adapter chuyển Vixen sang Losmandy (Vixen to Losmandy dovetail adapter)
Adapter đơn giản để gắn kính thiên văn dùng Losmandy dovetail vào Vixen saddle. Thiết kế dùng ốc M4 (14mm/20mm), đai ốc press fit; có thể cần chà bề mặt và nới lỗ để trượt nhẹ hơn.
Mô tả

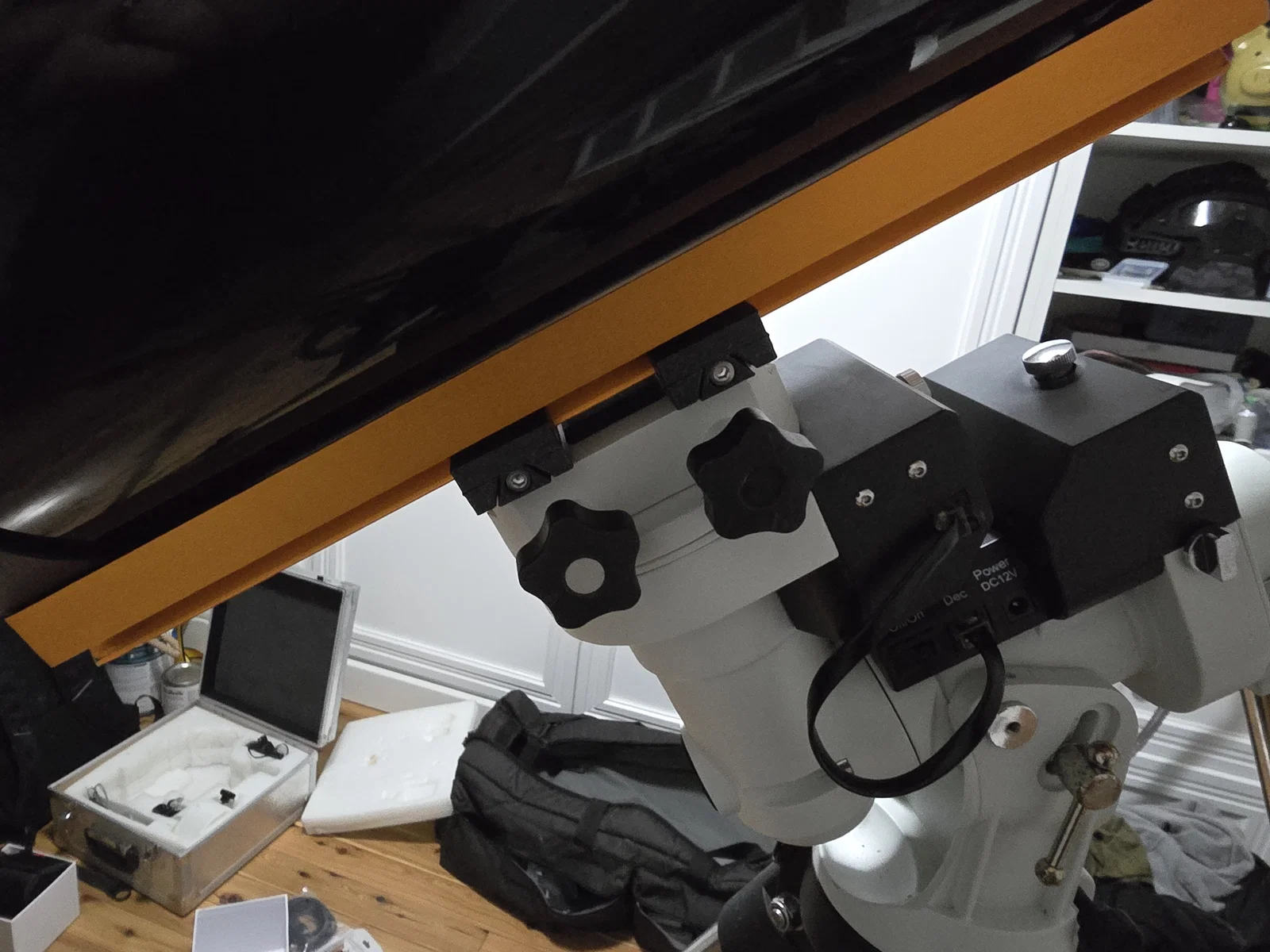

Thì mình mua lại một OTA cũ mà lúc mua không để ý kỹ kiểu dovetail, tới tận hai ngày trước khi tính đem ra xài mới phát hiện. Tìm hoài không thấy món nào giá hợp lý, chưa nói tới chuyện kịp giao đúng lúc. Vậy nên mình tự thiết kế cái adapter này để dùng tạm, chờ khi mua được adapter hoặc saddle đúng chuẩn.

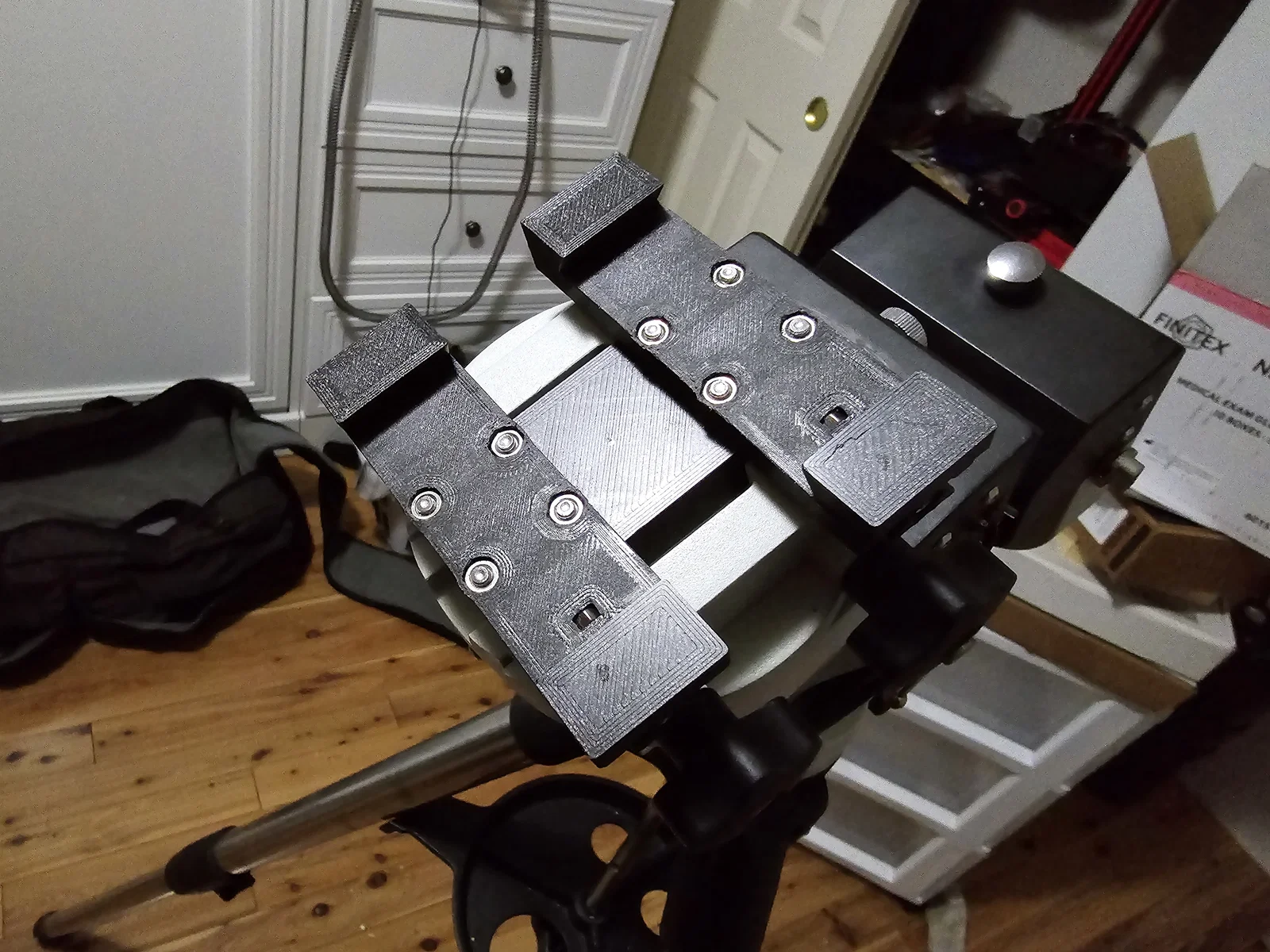

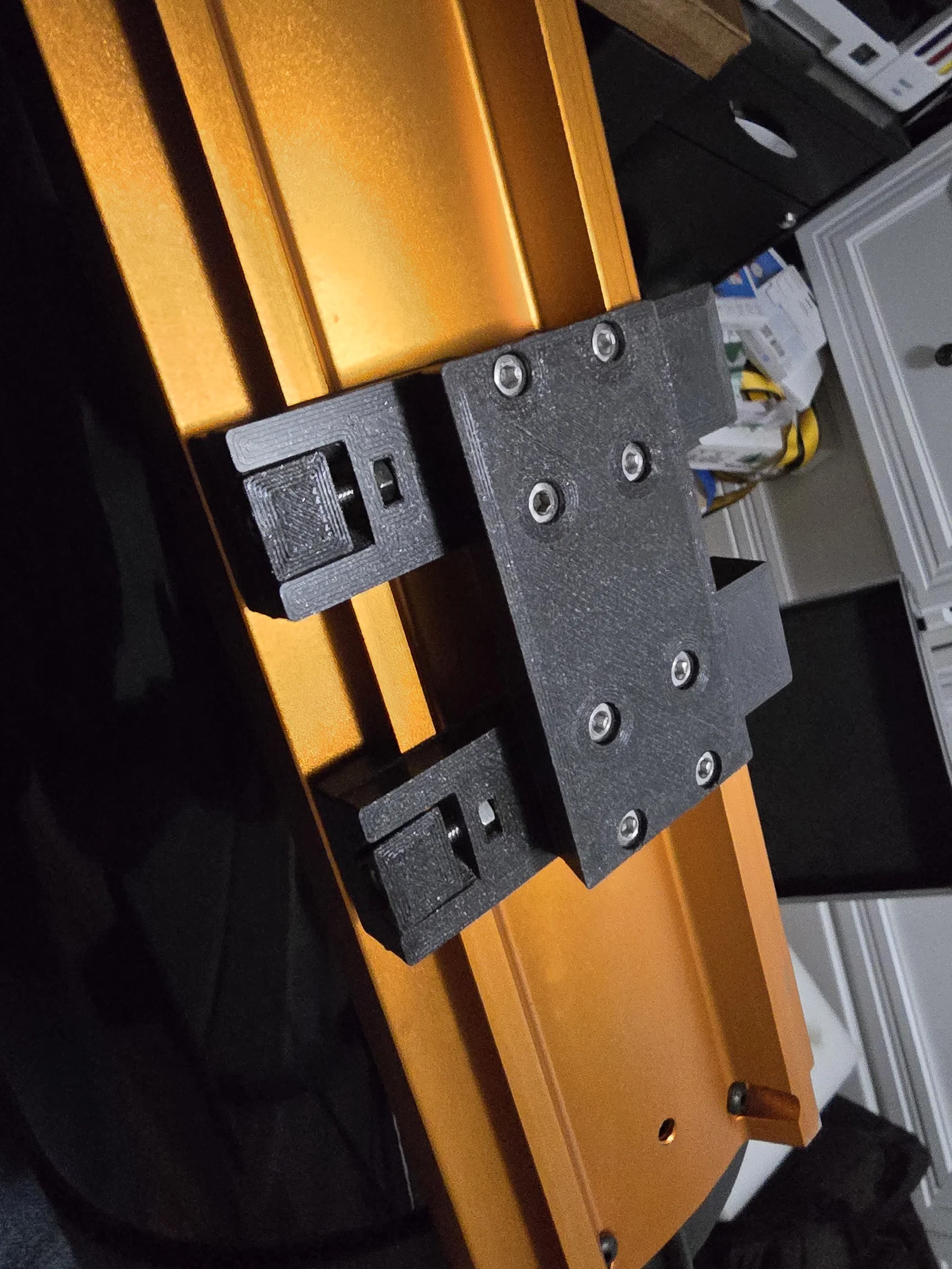

Adapter này dùng ốc vít M4. Ốc dài 14mm để bắt phần clamp vào Vixen dovetail, và ốc dài 20mm cho phần clamp của adapter. Tất cả đai ốc đều là dạng press fit. Các bề mặt tiếp xúc có thể cần chà/hoàn thiện chút để trượt cho nhẹ, nhưng mình đã chừa tolerance khá dư. Phần hốc đai ốc và lỗ ốc/counterbore khá khít. Mình phải khoan nới lỗ ở các chi tiết clamp để nó chuyển động thoải mái hơn. Bạn cần in 1 thanh Vixen bar và 2 bộ Losmandy shoe cùng Losmandy clamp.
Mình in với nozzle 0.6mm, 5 shells, 6 top và 6 bottom, nhắm độ dày thành tầm 3mm. Infill 20%. Tuy nhiên bạn cứ in theo cách bạn quen. Theo mình, thành dày hơn thì chi tiết sẽ cứng cáp hơn.
