Chân đế trưng bày vòng cổ mèo (tham số hoá) 1

1 hình

Đồ Gia Dụng

Chân đế trưng bày vòng cổ mèo (tham số hoá)

Tác giả ryzellon_551367

Lượt tải
13
Lượt thích
1
Lượt coi
141

File 6 5,2 MB

  • Collar_display_1777777168.f3dF3D · 59,5 KB
  • Collar_display_stand_1777777169.f3dF3D · 68,7 KB
  • Collar_display_stand_bulkier_1777777170.f3dF3D · 65,5 KB
  • Collar_Display_1777777171.stlSTL · 79,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

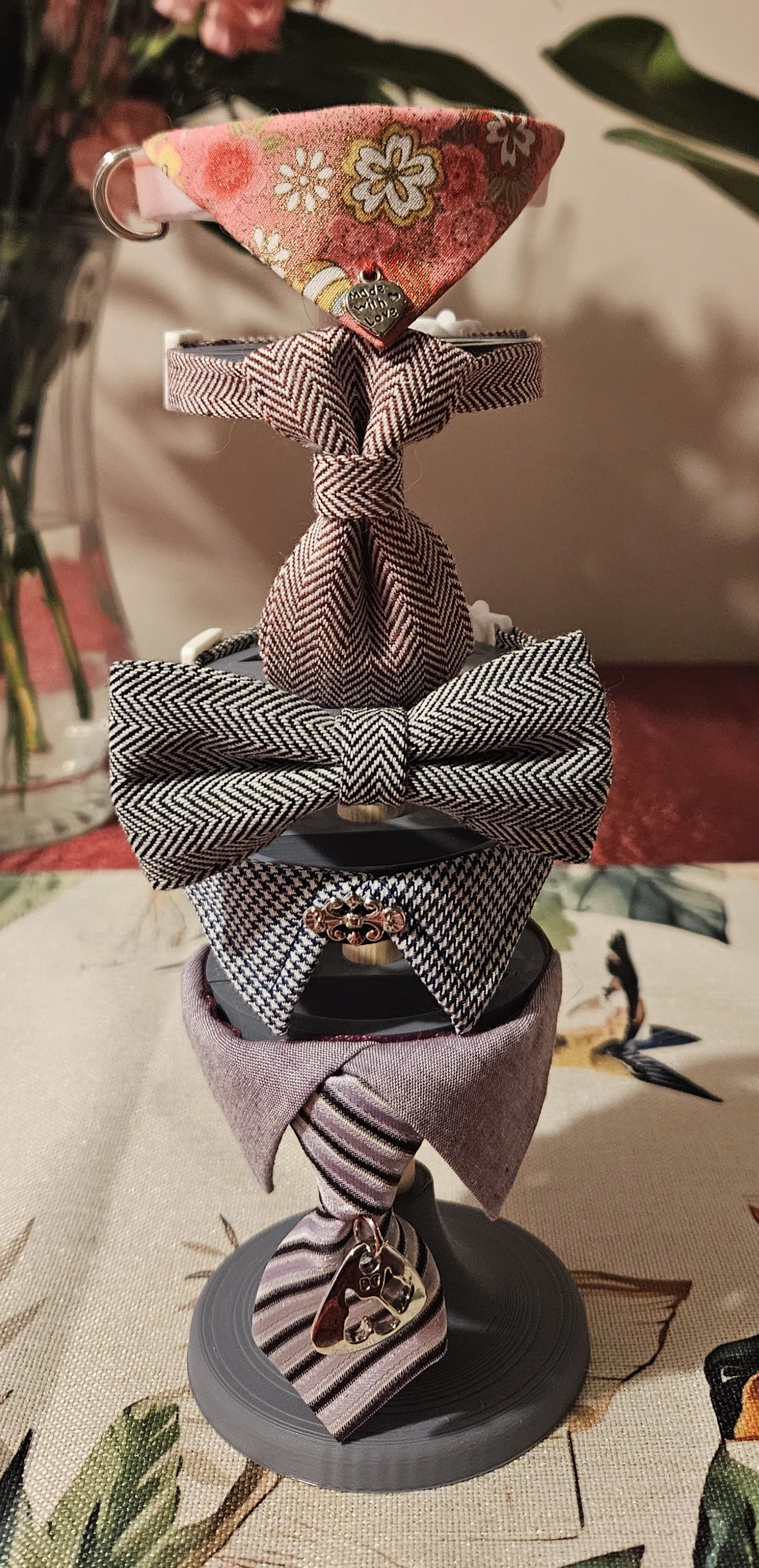

Mèo nhà mình khá nhỏ, nên bản mặc định gần như được canh size cho vòng cổ mèo con. Mình có 5 cái vòng nên đã in 5 vòng trưng bày và 1 cái đế. Trong đó có 2 cái là dạng nơ/cà vạt nên chiếm nhiều chiều cao hơn, vì vậy mình cần một cây rod cao 9" để ráp tất cả lại thành một bộ duy nhất.

Các thông số khởi đầu trong file f3d (đường kính vòng trưng bày 65mm) được thiết kế để vừa vòng cổ chu vi khoảng ~8" và kiểu lắp friction-fit với dowel 1/2". Nếu tăng đường kính vòng trưng bày lên 75mm thì sẽ vừa vòng cổ chu vi ~9", đây là size vòng cổ mèo trưởng thành rất phổ biến.

Bạn hoàn toàn có thể dùng mẫu này để trưng bày vòng cổ chó, nhưng sẽ hiệu quả nhất với các loại vòng nhỏ.

Thông số in:

  • PLA
  • 0.4 nozzle
  • 0.2 layer height
  • No supports
  • 3 walls
  • 15% cubic infill

Vật liệu không in: một cây que/thanh (stick), có thể thêm chút keo để hỗ trợ cho mối lắp friction fit.

Cách chỉnh kích thước trong Fusion 360 (miễn phí cho mục đích cá nhân): mở file f3d và vào Solid > Modify > Change Parameters
Lưu ý: kích thước dùng đơn vị millimeters dù mình có nhắc tới inches.

Dưới đây là các parameter liên quan nhất để resize theo nhu cầu:

Collar Display parameters:

  • Outer: Đường kính tổng của vòng trưng bày (chu vi hình tròn = π x đường kính)
  • Inner: Đường kính phía trong của vòng
  • Bar: Bề rộng thanh ngang bắc qua phần lòng vòng (cần rộng hơn đường kính rod của bạn)
  • Thick: Độ dày/chiều cao tổng của vòng trưng bày
  • Rod: Đường kính cây rod bạn dùng

Collar Display Stand parameters:

  • Radius: Bán kính phần đế
  • Height: Chiều cao phần đế
  • Rod: Đường kính cây rod bạn dùng

Có 2 phiên bản của stand: một bản thon gọn hơn và một bản dày/đầm hơn. Kích thước tổng thể (cao/rộng/lỗ) của cả hai là như nhau. Bạn thích bản nào thì dùng bản đó thôi.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dstl
Số file mô hình
6
Tổng dung lượng
5,2 MB
File lớn nhất
2,6 MB
