Dụng cụ đo bán kính trong (Inner Radius Measuring Tool)

Đây là một cái tool mình nghĩ ra và bắt đầu thiết kế, nhưng cuối cùng lại không cần tới, nên hiện tại còn dang dở. Bạn cứ thoải mái hoàn thiện/remix nó nhé. (Có kèm file STEP và F3D)

Tool này hoạt động dựa trên công thức này (Mô tả/chứng minh) với chord length được giữ cố định. Với phiên bản 100 mm mình thiết kế, công thức có thể rút gọn thành: R=(1250/h) +(h/2). Trong đó R là bán kính, còn h là chiều cao cung (arc height). Cách dùng: đặt các cạnh sắc (không phải cạnh bo tròn) áp vào đường cong, rồi dùng thước kẹp (calipers) tỳ theo cạnh thước để đo arc height, sau đó thế giá trị đó vào công thức là ra bán kính.

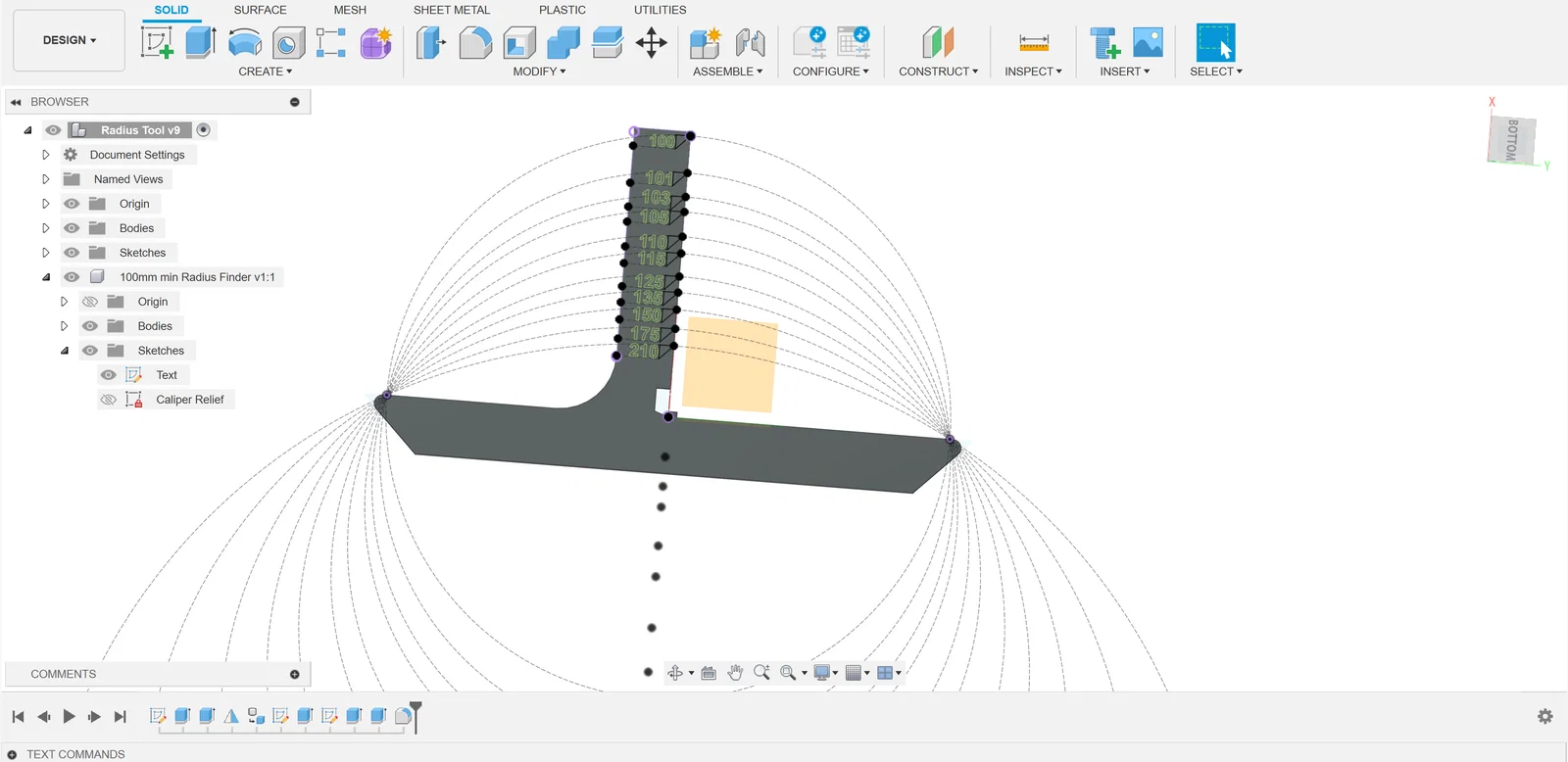

Trên thước có sẵn các vạch chia nên không phải lúc nào cũng cần thước kẹp; đồng thời có một phần khoét (caliper relief) để đo arc height chính xác hơn. Mình có nghĩ tới việc làm thêm nhiều kích cỡ khác nhau và có thể làm loại mà arc height được giữ cố định còn chord length thì thay đổi. Ngoài ra có thể dập chìm (deboss) công thức riêng theo từng size lên mỗi gauge để dễ dùng hơn. Model này kiểu “kind of parametric”: đường kính tối đa mà tool đo được sẽ điều khiển độ dày của tool theo tỉ lệ.

Nhắc lại là mình không cần tool này nên chưa hoàn thiện thiết kế; bạn cứ remix thoải mái (nhớ ghi nguồn đàng hoàng là được).

Chúc in vui vẻ!
