Giá đỡ điện thoại xe máy/mô tô đa năng (Universal motorcycle phone holder)

VUI LÒNG ĐỌC HƯỚNG DẪN TRƯỚC KHI IN

Mình hơi lười nên chưa làm cho nó thân thiện với người dùng lắm (xin lỗi), vì vậy bạn cần đọc hướng dẫn để lắp/hoàn thiện cho đúng.

Mình làm cái kẹp/giá đỡ điện thoại gắn xe máy/mô tô này chủ yếu ưu tiên công năng – tiện và dễ dùng là trên hết. Nó sẽ hợp với đa số ghi-đông, trừ loại clip-ons và ghi-đông enduro (loại có một thanh mỏng hơn được hàn phía trên ống chính).

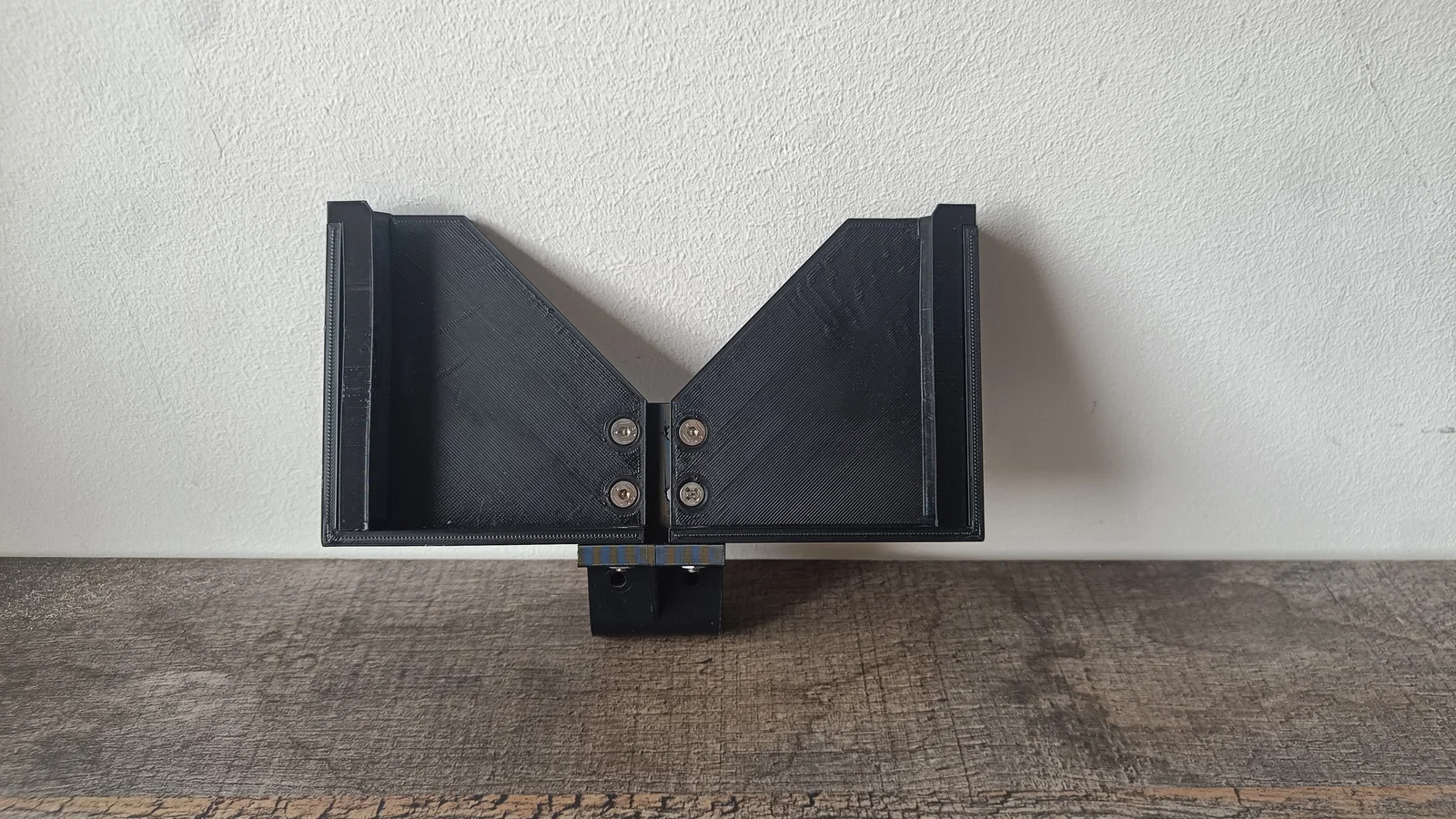

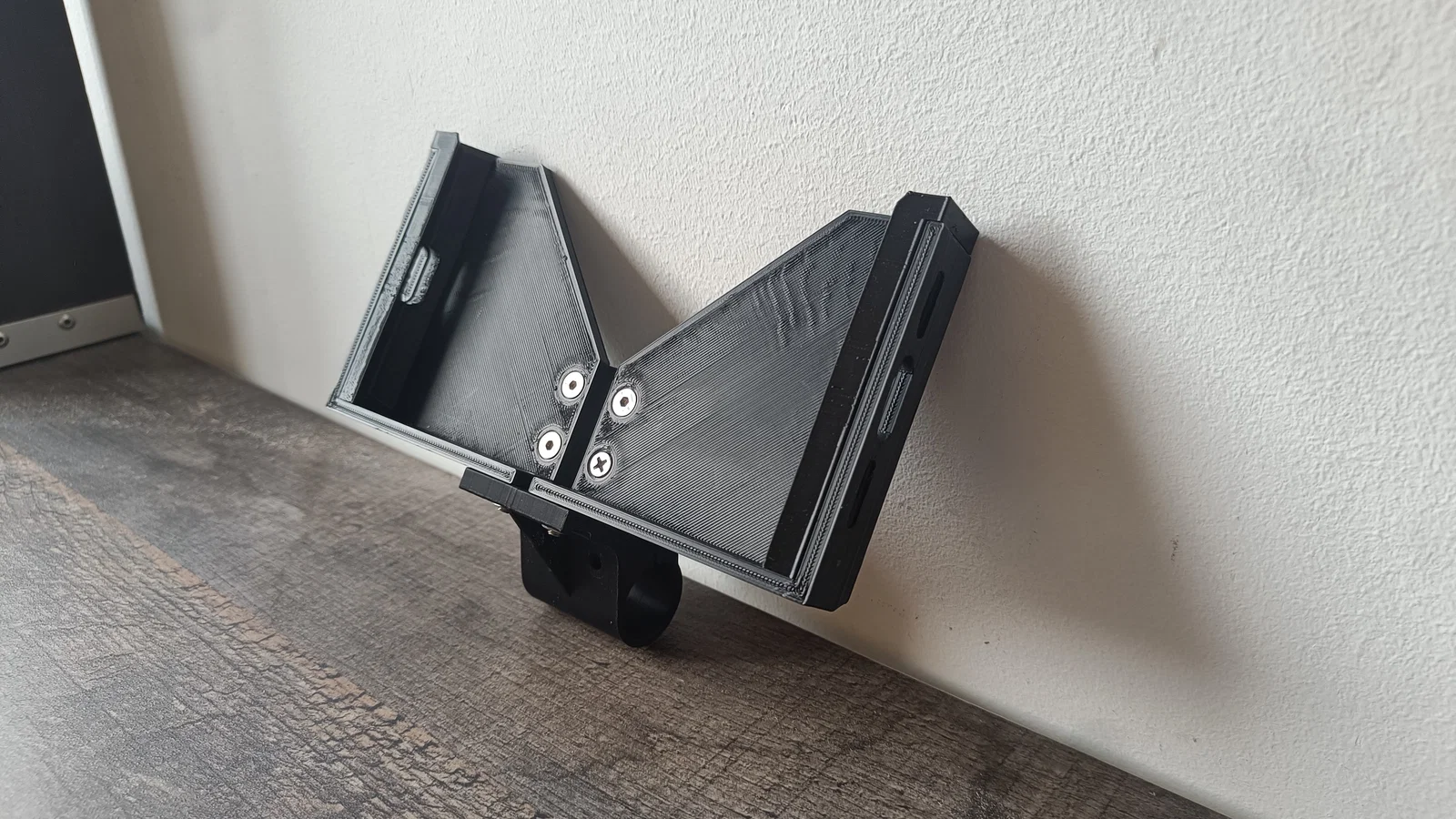

Thiết kế kiểu ôm khít – chỉ cần trượt điện thoại vào từ phía trên là nó giữ chặt. Nó cũng được thiết kế để chỉ giữ điện thoại theo phương ngang.

Tính năng:

• Dùng được phổ thông (hợp với đa số điện thoại – đọc phần Chọn giữa các tuỳ chọn khác nhau bên dưới)
• Giảm rung (một số chi tiết làm bằng TPU để giảm rung – mà mình cũng không chắc hiệu quả tới đâu)
• Chắc chắn
• Có lỗ bên hông để cắm sạc

Vật liệu:

Mình dùng ASA cho các phần chính vì độ bền và khả năng chịu UV. Bạn có thể dùng vật liệu tương tự (như ABS), chỉ là đừng dùng PLA.

Một số chi tiết làm bằng TPU – những phần này không nên làm bằng vật liệu khác, vì chúng được thiết kế để có độ dẻo.

Cài đặt máy in:

0.2mm layer height

ASA: 1.6mm wall thickness, 40% honeycomb infill

TPU : 1.2mm wall thickness, 15% infill

Hướng đặt mẫu có thể không đúng với đa số máy/mẫu, nên đây là hướng dẫn:

• ASA_Main: In nằm nghiêng (in trên cạnh), có supports
• ASA_Side: In trên mặt phẳng lớn nhất, có supports
• TPU_Bot: In nằm nghiêng (in trên cạnh), không supports
• TPU_Mid: In nằm nghiêng (in trên cạnh), không supports
• TPU_Side: In dựng đứng từ mặt lớn hơn, có supports

Danh sách linh kiện (Bill of materials):

• 6x M4x12, countersink
• 2x M4x24
• 8x đai ốc M4 (mình gợi ý dùng nyloc nuts, nhưng đai ốc thường cũng dùng được)

Chọn giữa các tuỳ chọn khác nhau:

• Giá đỡ có thể chỉnh độ dài 15mm, nhưng vậy vẫn chưa đủ cho mọi loại điện thoại, nên mình làm 3 kích cỡ:
  • Small: dài 158-154mm, rộng khoảng 72mm
  • Medium: dài 168-153mm, rộng khoảng 77mm
  • Large: dài 178-163mm, rộng khoảng 82mm
• Mình làm 2 loại cụm kẹp/phần chính: một loại có chi tiết TPU giảm rung, và một loại không có:
  • ASA_Main
  • ASA_Main_NO-TPU-MOUNT

Hướng dẫn in:

• Chọn cụm kẹp/phần mid phù hợp với bạn
• Chọn kích cỡ của các phần side phù hợp
• In các phần side 2 lần – một bản như hiện tại, và một bản mirrored

Kiểm thử:

Tính tới hiện tại mình mới test trong một chuyến chạy ngắn ở tốc độ khoảng 130km/h hoặc 80 mph (tốc độ đường cao tốc chỗ mình). Nó giữ điện thoại ổn, không vấn đề gì. Điện thoại hơi rung (đúng như dự đoán vì phần trung tâm làm bằng TPU), nhưng hình ảnh trên màn hình vẫn nhìn rõ, không bị ảnh hưởng.

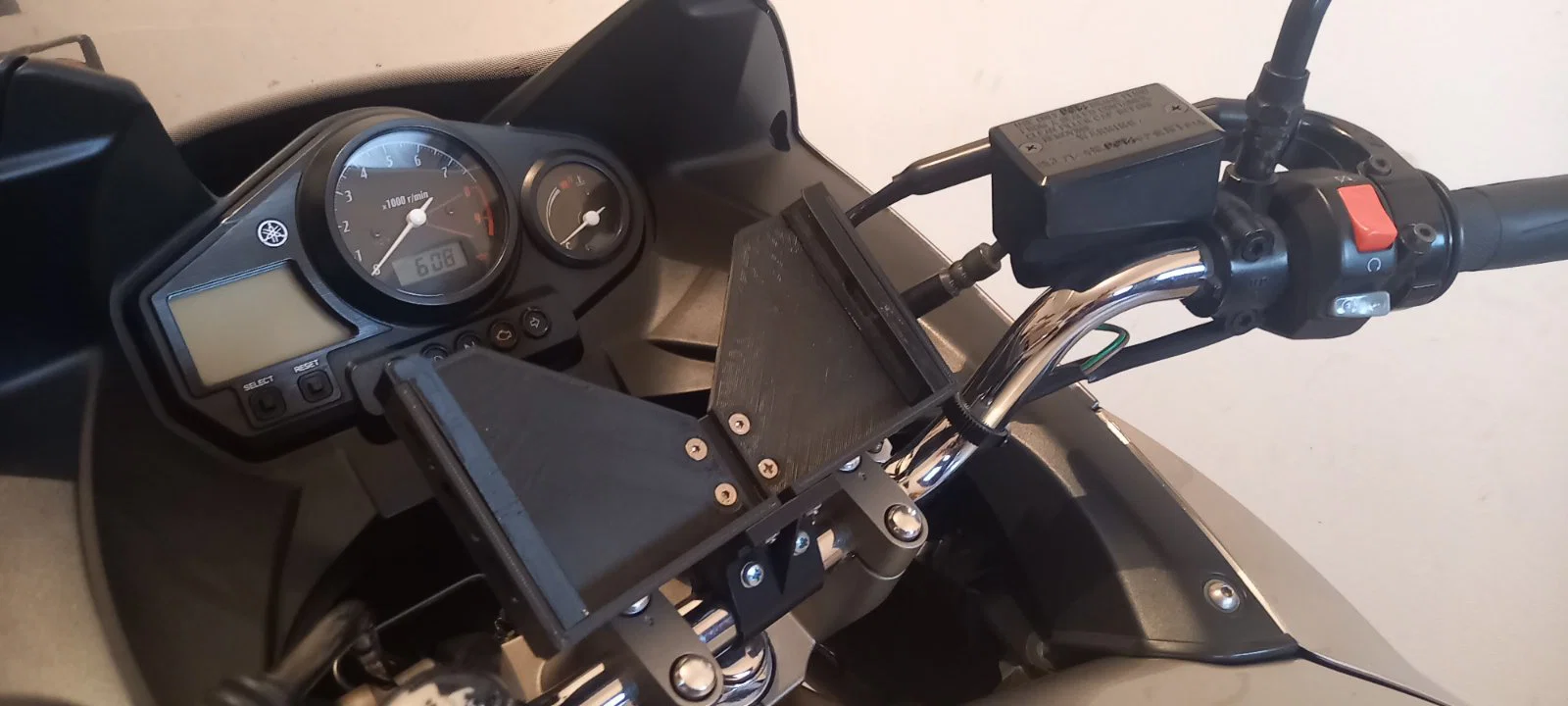

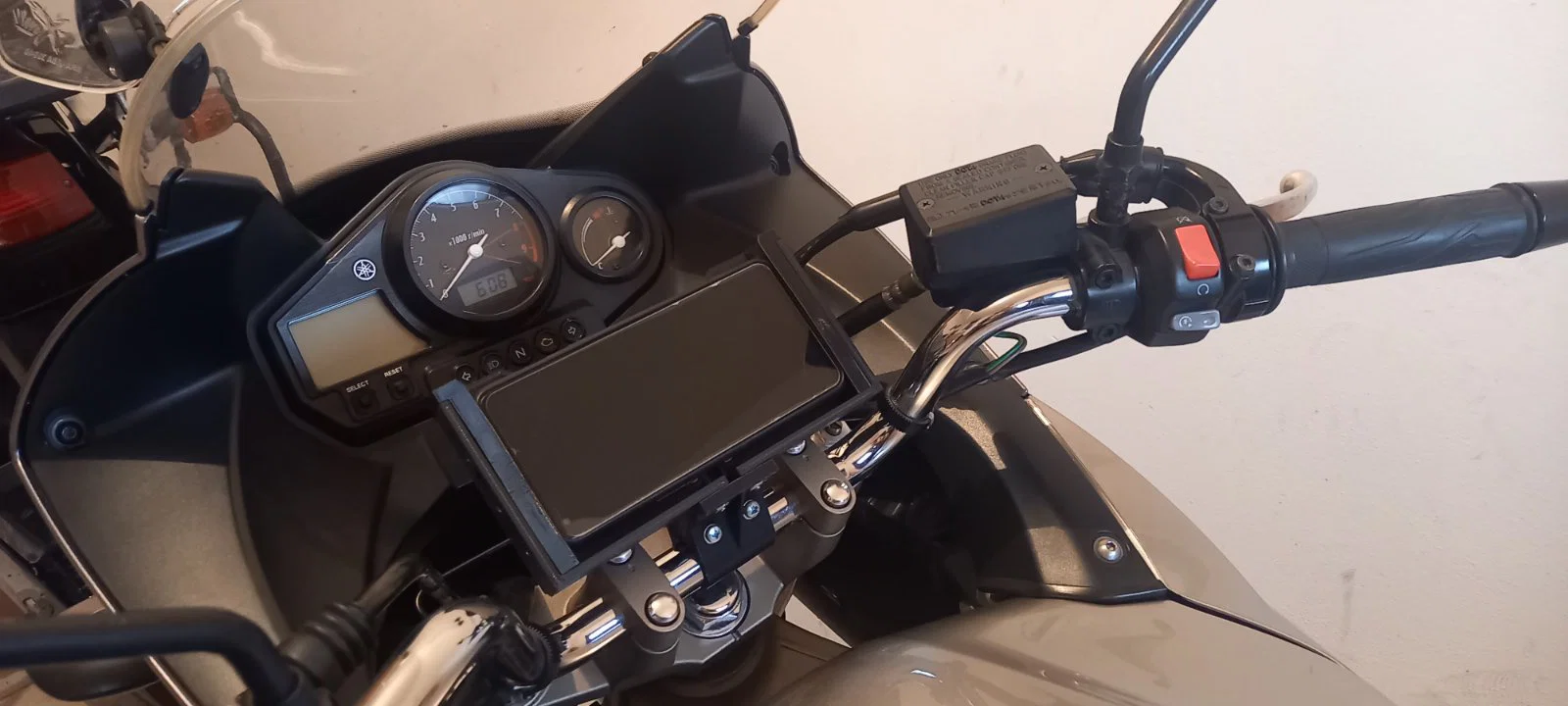

Lưu ý là bài test này trên Yamaha TDM 900 (xe touring có dàn áo), nên điện thoại không bị gió tạt trực tiếp. Nếu là xe naked có thể sẽ khác – nếu ai muốn test trên xe không có dàn áo thì mình rất cảm ơn nếu bạn phản hồi.

Ghi chú cuối:

Mẫu này in được hoàn toàn và hoạt động tốt, nhưng mình vẫn đang chạy thêm vài bài test, nên sẽ cập nhật thêm thông tin về độ tiện dụng và bổ sung hình ảnh khi sử dụng.

Ngoài ra, bạn có thể liên hệ mình nếu chưa có tuỳ chọn nào phù hợp nhu cầu (kích thước điện thoại, đường kính ghi-đông, v.v…).
