PS2 USB PD Plate – Plate thay cổng nguồn PS2 sang USB‑C PD

Thông tin

Bản mod này giúp bạn bỏ bộ nguồn (PSU) PS2 FAT cũ và thay một phần của nó bằng USB PD.

Linh kiện

Các linh kiện sau là cần thiết để hoàn thành bản mod này:

• USB-C PD Trigger Board (bản Terminal): https://www.aliexpress.com/item/1005006005033136.html?spm=a2g0o.order_list.order_list_main.5.7d041802m3hibV

Lưu ý quan trọng

• Mẫu này chỉ mới được test trên vỏ máy SCPH-39001 PAL, tác giả không có ý định hỗ trợ các phiên bản khác.
• Dù USB-C PD có thể cấp 12V, nhưng với PSU thì đây là tuỳ chọn. Vì vậy tác giả chọn dùng 20V vì đây là mức bắt buộc theo spec.
• USB PD PSU phải cấp được 5A để đáp ứng nhu cầu công suất của PS2.
• Bạn KHÔNG THỂ nối trực tiếp cái này vào cổng power-in trên mainboard, cần thêm phần cứng để hạ từ 20V xuống 12V. Tác giả sẽ không cung cấp hướng dẫn cho phần này.
• Hai lỗ bắt vít để cố định USB PD trigger board vào mẫu 3D chỉ mang tính chất canh/gợi ý vị trí.

Hướng dẫn lắp ráp

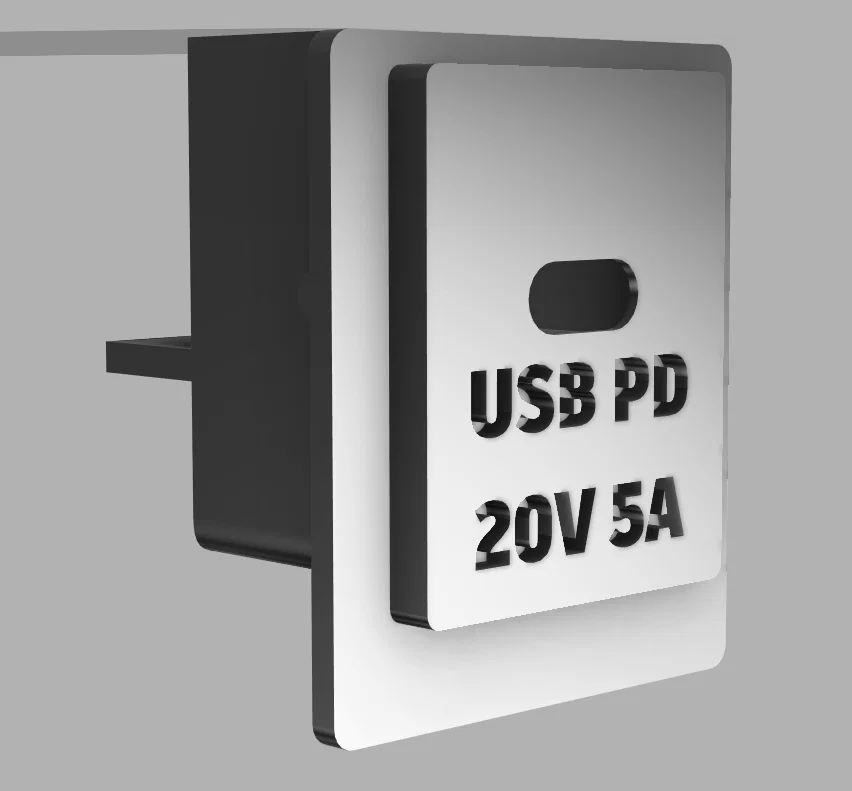

1. In mẫu 3D. Tác giả không có khuyến nghị cụ thể về thông số in, ngoài việc cần supports cho mặt trước nếu bạn đặt hướng đó quay xuống.
2. Trên USB-C PD Trigger board, ở mặt dưới bạn cần hàn nối tắt (bridge) 2 jumper sau:
   1. “20v” (mức điện áp output cần lấy)
   2. “PD Only” để tắt Qualcomm fast charging vì không cần.
3. Canh và đặt USB-C PD trigger board vào bên trong cái plate đã in 3D.
4. Dùng 2 con vít tự ren nhỏ, bắt nhẹ nhàng vào. Lưu ý: có thể bạn cần chêm thêm long đền (washers) dưới PCB nếu board nằm thấp quá.
5. Nối dây dương và âm vào cọc siết (screw terminals) trên USB-C PD trigger board.

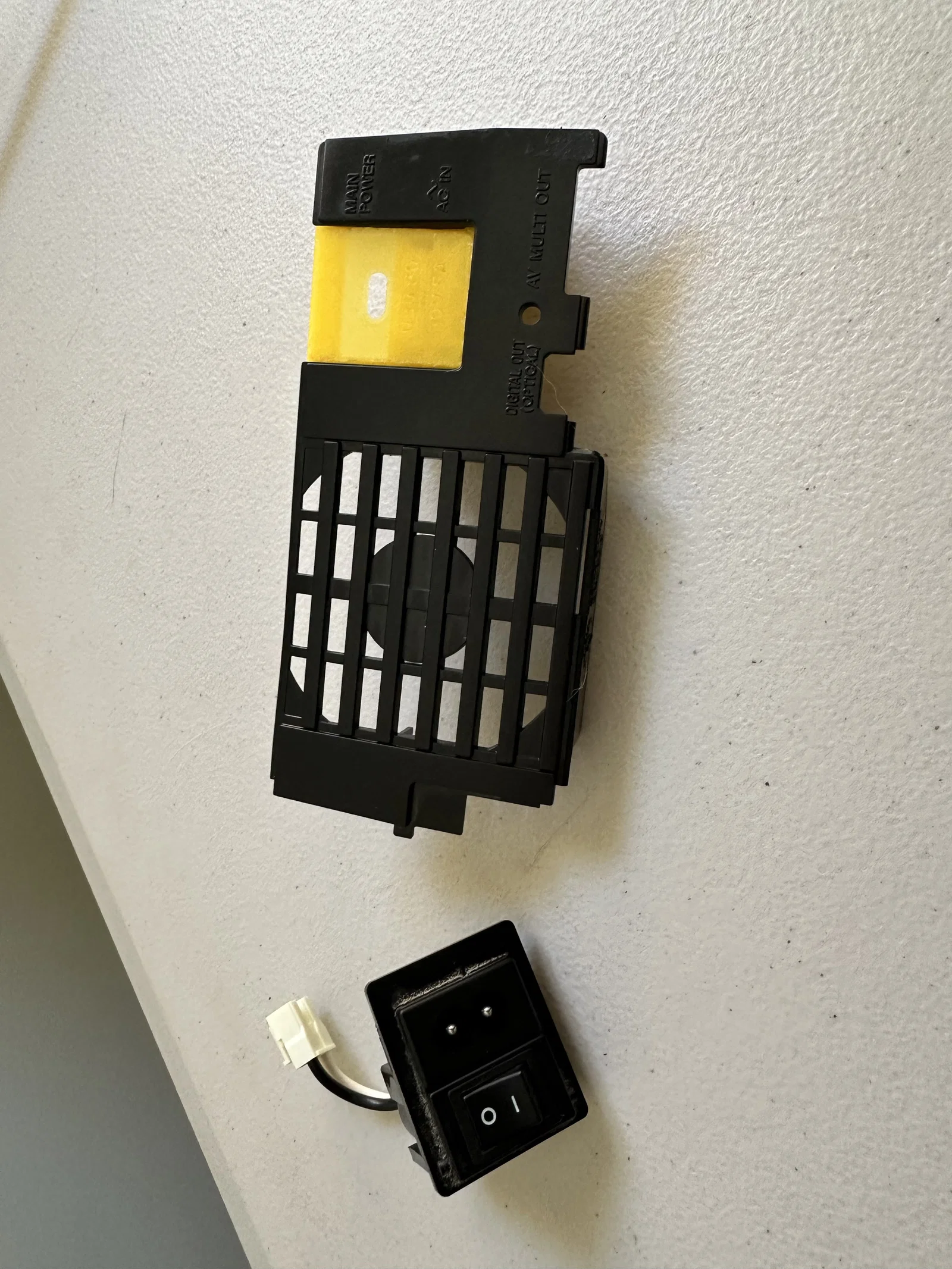

6. Tháo bộ PSU PS2 cũ ra, nếu làm mod này thì không cần nữa. Lưu ý: tới bước này bạn nên tự tính xong cách hạ 20V xuống 12V rồi.
7. Gắn vào bên trong khung/giá quạt.
8. Xong.

File được cung cấp

Tác giả có kèm file dự án Fusion 360 cùng với project này. Lưu ý tác giả mới tập dùng Fusion 360 nên khả năng cao chỉnh vài thông số là model bị hư. Xin lỗi trước.

Khác

Miễn trừ trách nhiệm

Tác giả chỉ làm điện tử ở mức hobby, bạn tự chịu rủi ro khi thực hiện các chỉnh sửa này.

Bộ hạ áp (Step Down Converter)

Để hạ 20V xuống 12V, tác giả dùng một buck converter (https://www.aliexpress.com/item/1005006408230252.html?spm=a2g0o.order_list.order_list_main.4.7d041802m3hibV). Việc tìm chỗ đặt khá cực vì tác giả còn gắn thêm các mod khác nên tốn thêm khoảng trống/spacer. Lưu ý cần tính kỹ cách cố định sao cho nó không bị chạm (short) với các phần bên trong khác.
