Ống dẫn gió quạt Dual ASIC/FPGA

Dznutz_229259 Dznutz_229259

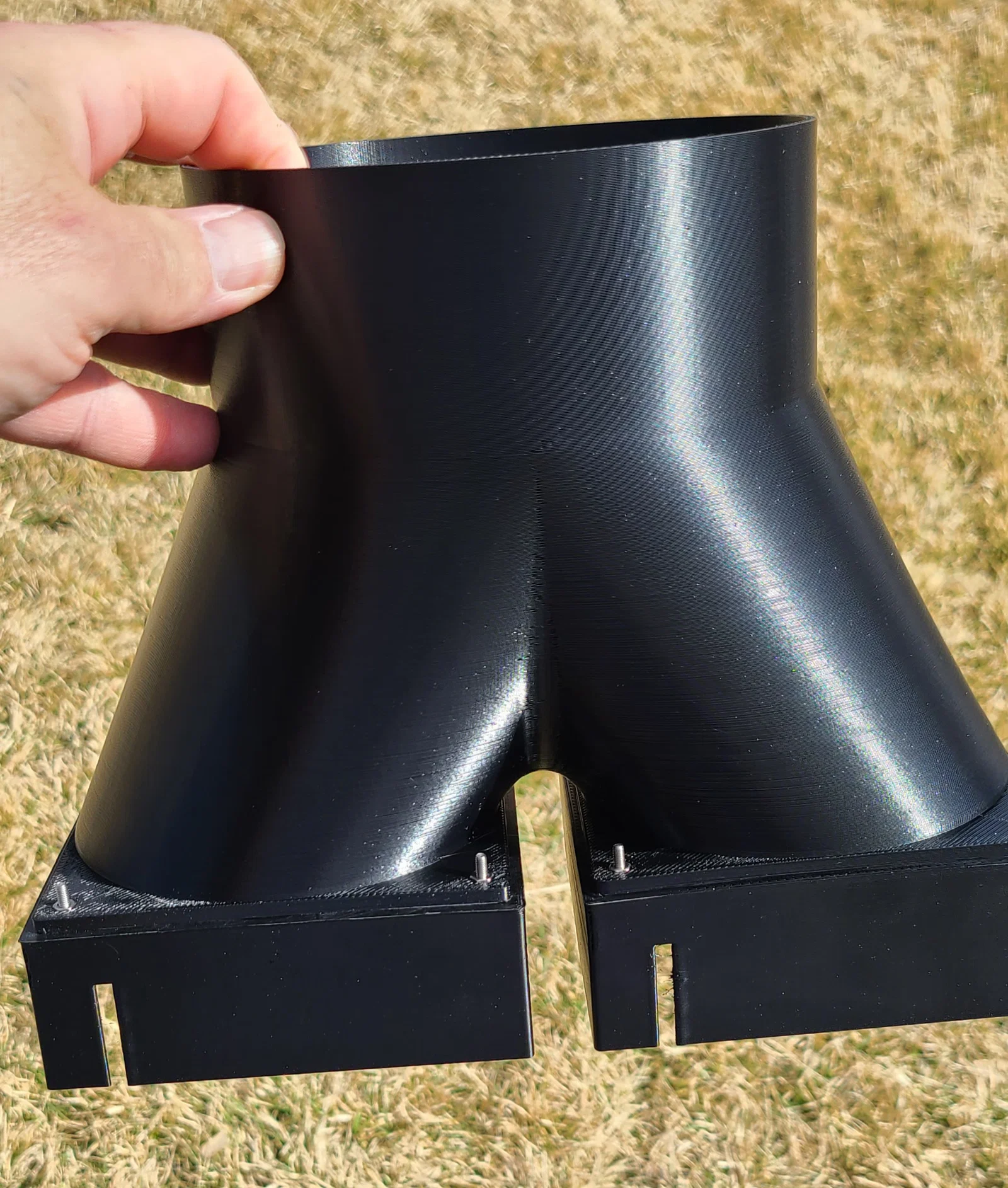

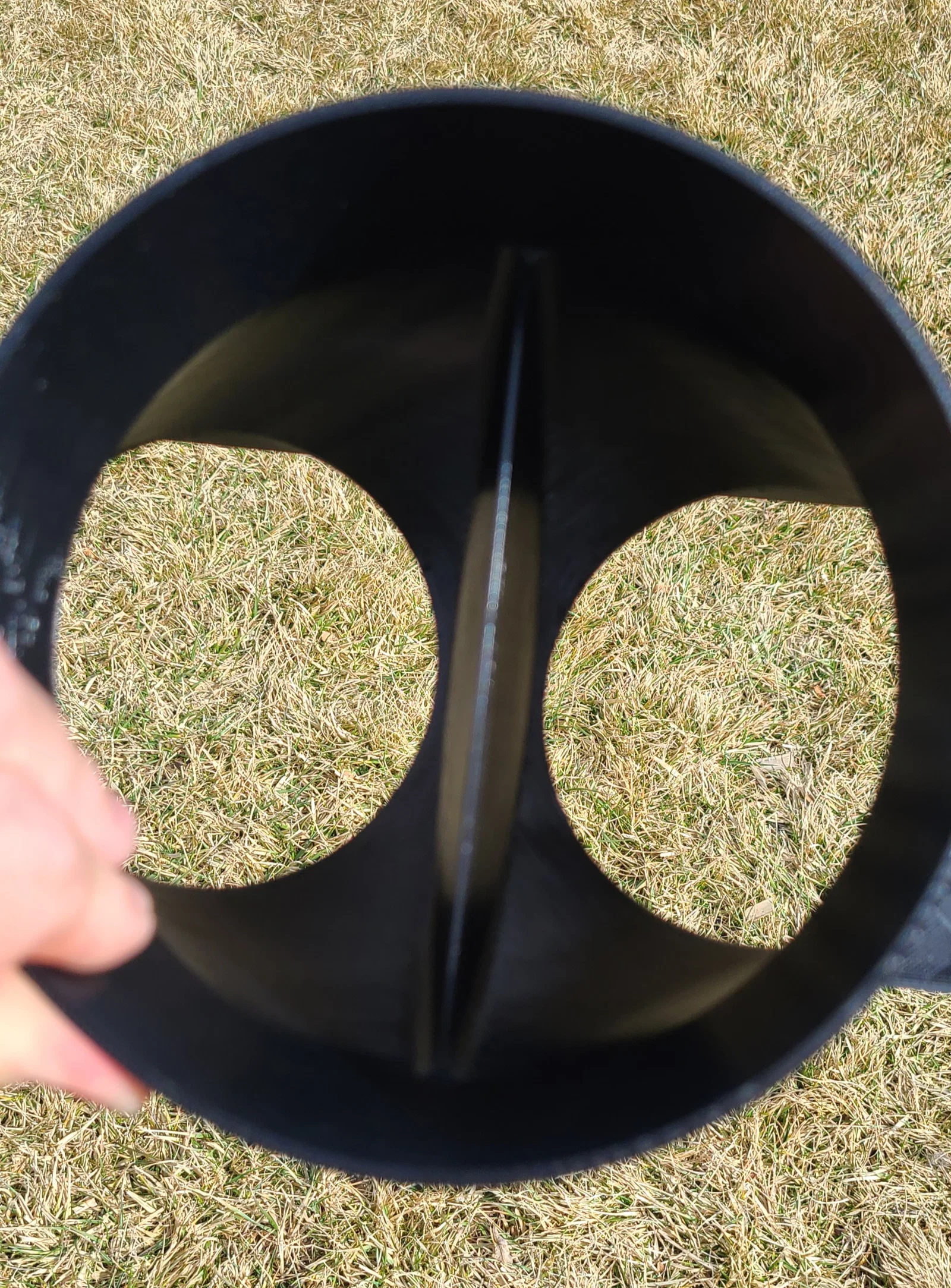

Thiết kế ống dẫn gió cho hệ Dual ASIC/FPGA: dùng 2 quạt 140mm đặt cạnh nhau, adapter ra ống 6". Có thể dùng 2 duct cho 2 miner (hút vào/thổi ra). In ASA, nozzle 0.6mm, layer 0.2mm, brim 10mm.

👁️

503

Lượt Xem

❤️

4

Lượt Thích

📥

66

Lượt Tải

Cập Nhật May 03, 2026

Ống dẫn gió quạt Dual ASIC/FPGA - Image 1

Ống dẫn gió quạt Dual ASIC/FPGA - Image 2

Ống dẫn gió quạt Dual ASIC/FPGA - Image 3

Ống dẫn gió quạt Dual ASIC/FPGA - Image 4

Ống dẫn gió quạt Dual ASIC/FPGA - Image 5

Ống dẫn gió quạt Dual ASIC/FPGA - Image 6

Ống dẫn gió quạt Dual ASIC/FPGA - Image 7

Ống dẫn gió quạt Dual ASIC/FPGA - Image 8

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 1

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 2

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 3

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 4

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 5

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 6

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 7

Ống dẫn gió quạt Dual ASIC/FPGA - Thumbnail 8

Mô tả

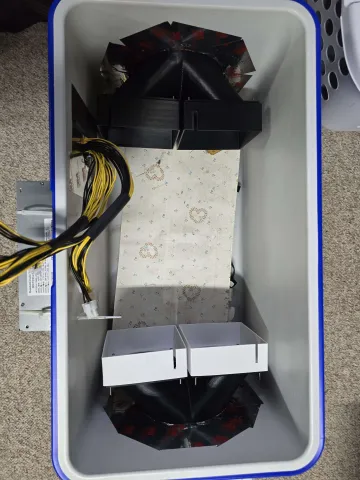

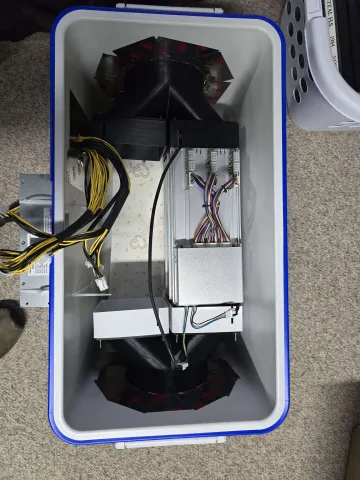

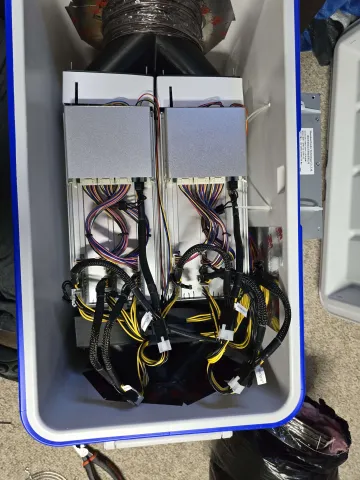

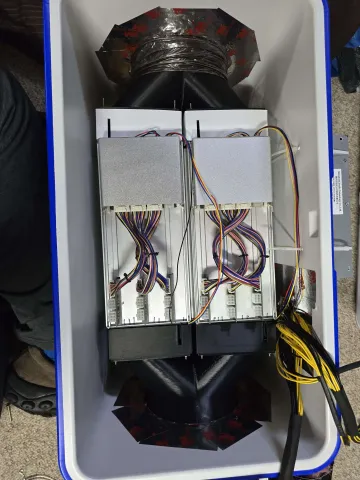

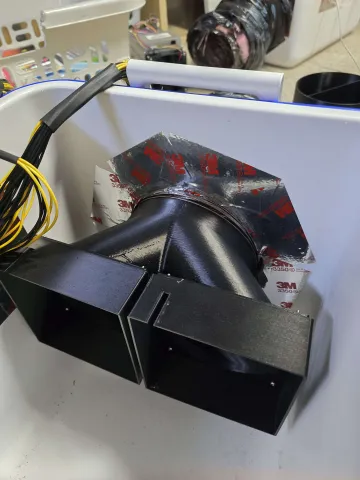

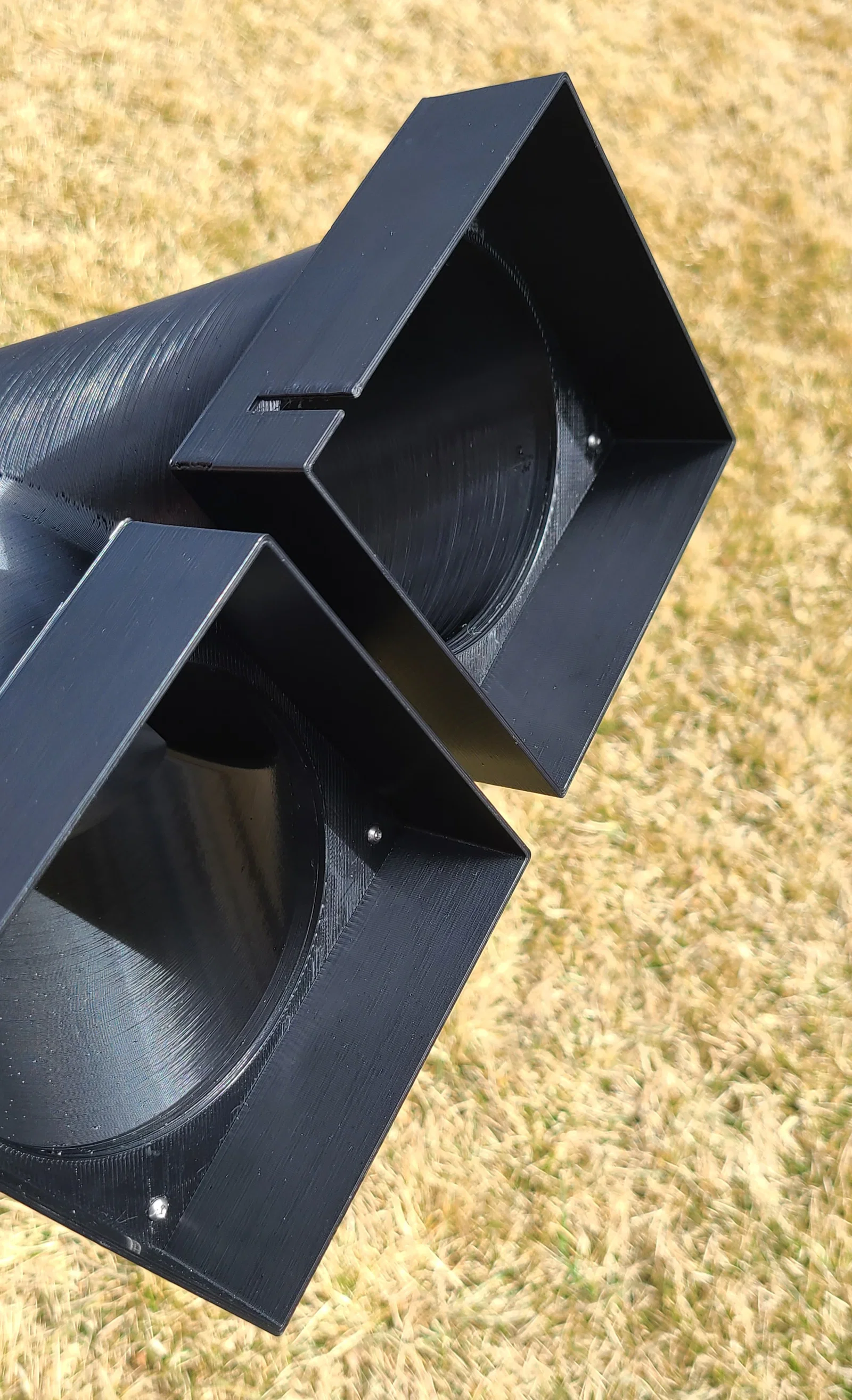

Mình thiết kế món này cho một người bạn đang dùng FPGA của Osprey. Dùng quạt 140mm, dạng 2 cụm đặt cạnh nhau. Bạn ấy dùng 2 ống gió cho mỗi 2 miner: một cái hút vào và một cái thổi ra. Fan shroud không bắt buộc, nhưng sẽ tiện cho việc bảo trì nhanh vì nó ôm quanh quạt và có thể trượt ra/vô dễ dàng.

In bằng ASA

Đầu phun (nozzle) 0.6mm

Layer 0.2mm

Brim 10mm (ASA hay bị cong vênh/bung mép)

Không cần support, đã canh sẵn hướng để in.

Giấy phép

Tác phẩm này được cấp phép theo

Creative Commons — Attribution — Noncommercial

CC-BY-NC

Yêu cầu ghi công

Remix & phái sinh Được phép

Sử dụng thương mại Không được phép
