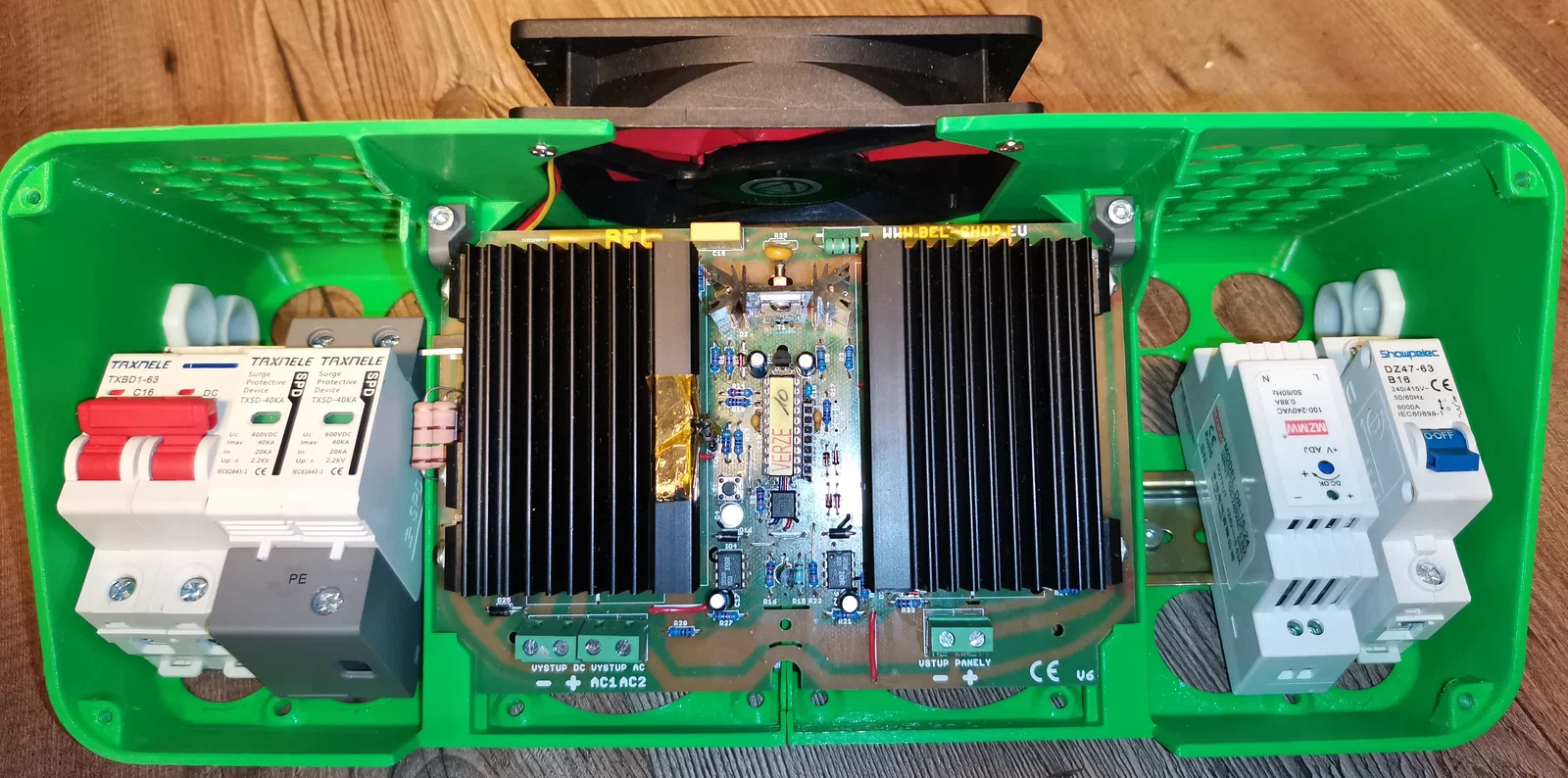

BOX - Vỏ hộp cho BEL regulator & quạt 120mm (kèm phụ kiện)

Box (hộp) cho BEL MPPS regulator / quạt 120 + phụ kiện đi kèm

https://www.bel-shop.eu/mpps-regulator-pro-napajeni-boileru-z-fotovoltaickych-panelu-stavebnice/

Tất cả model đều được tối ưu để in 3D không cần support (mọi thứ có độ hở đủ và đã được thử nghiệm).

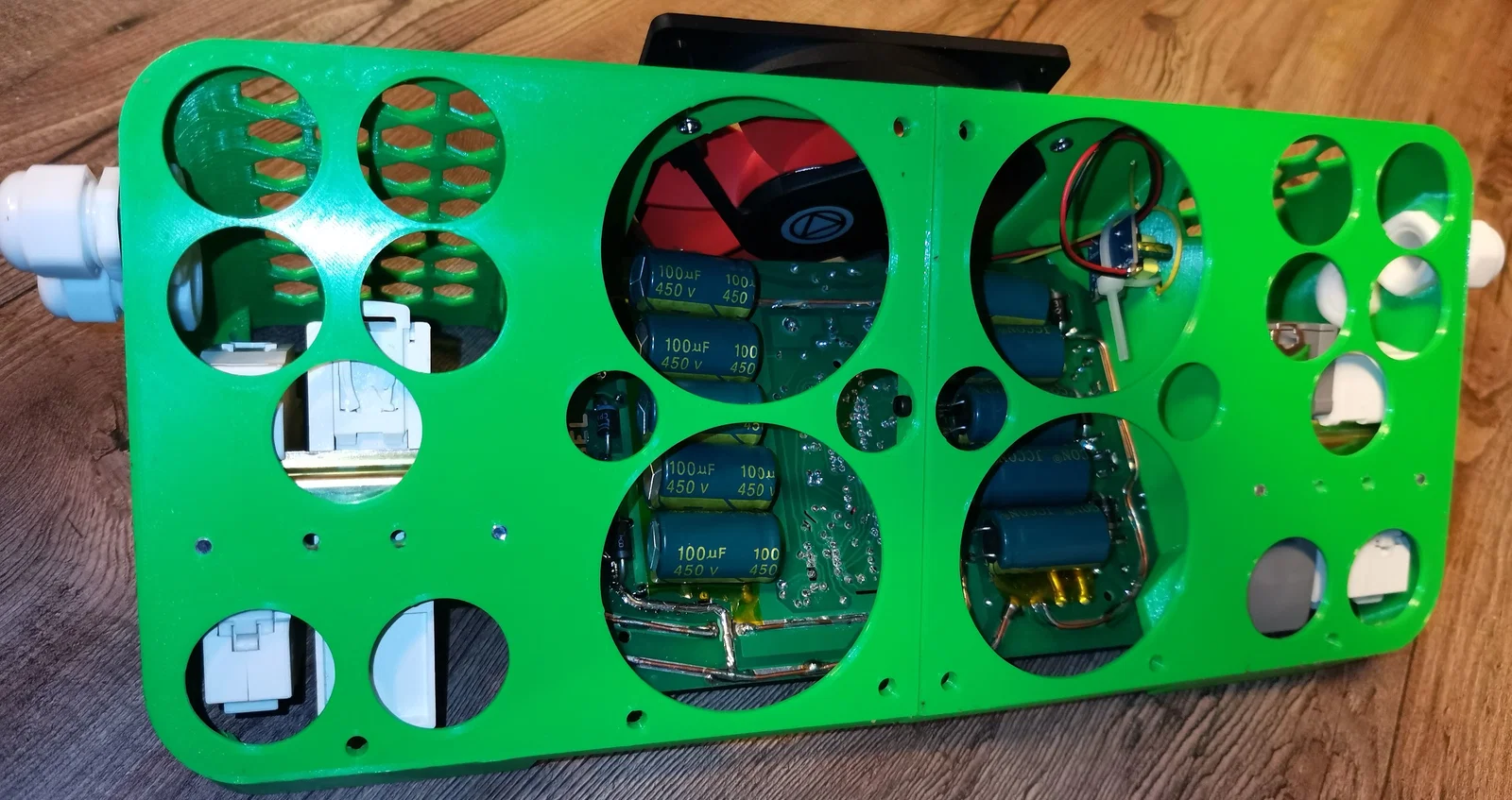

(Các lỗ chức năng được chuẩn bị để ta-rô ren M4: 8xM4 phần đáy – (2x DIN rail 80mm), phần nắp 4xM4, bắt board 2xM4 *chỗ này sẽ cần đầu nối/đầu kéo dài hoặc taro dài)

Để bắt lên tường có tổng cộng 8 lỗ đường kính 5mm (mình đoán chỉ cần 3 lỗ là đủ).

Ốc vít:

6xM4x18 - DIN912 (nắp trên, bắt board)

4xM4x6 - phần đáy (bắt DIN rail)

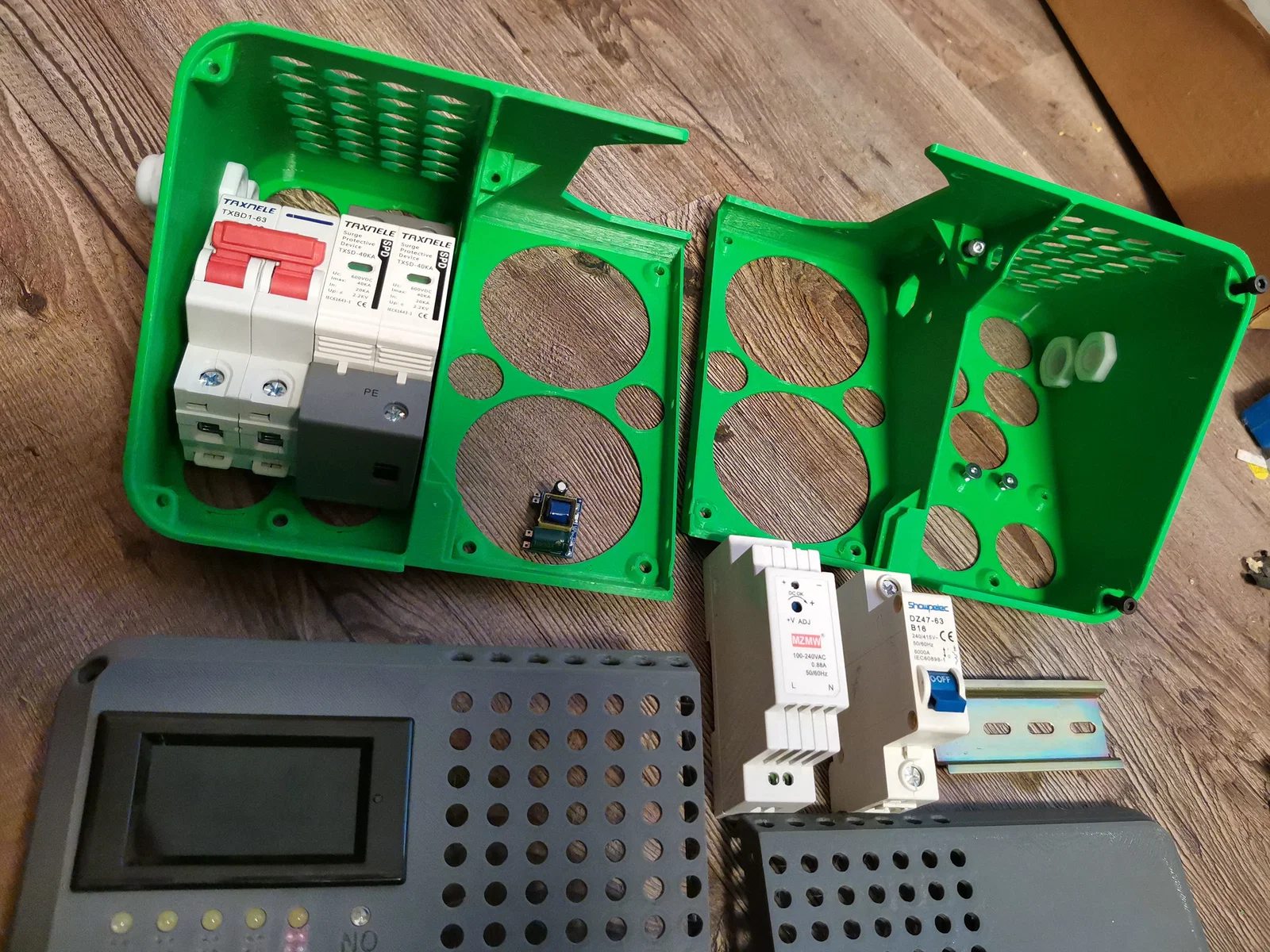

6xM3x(12) + ê-cu - để ghép các phần L/P

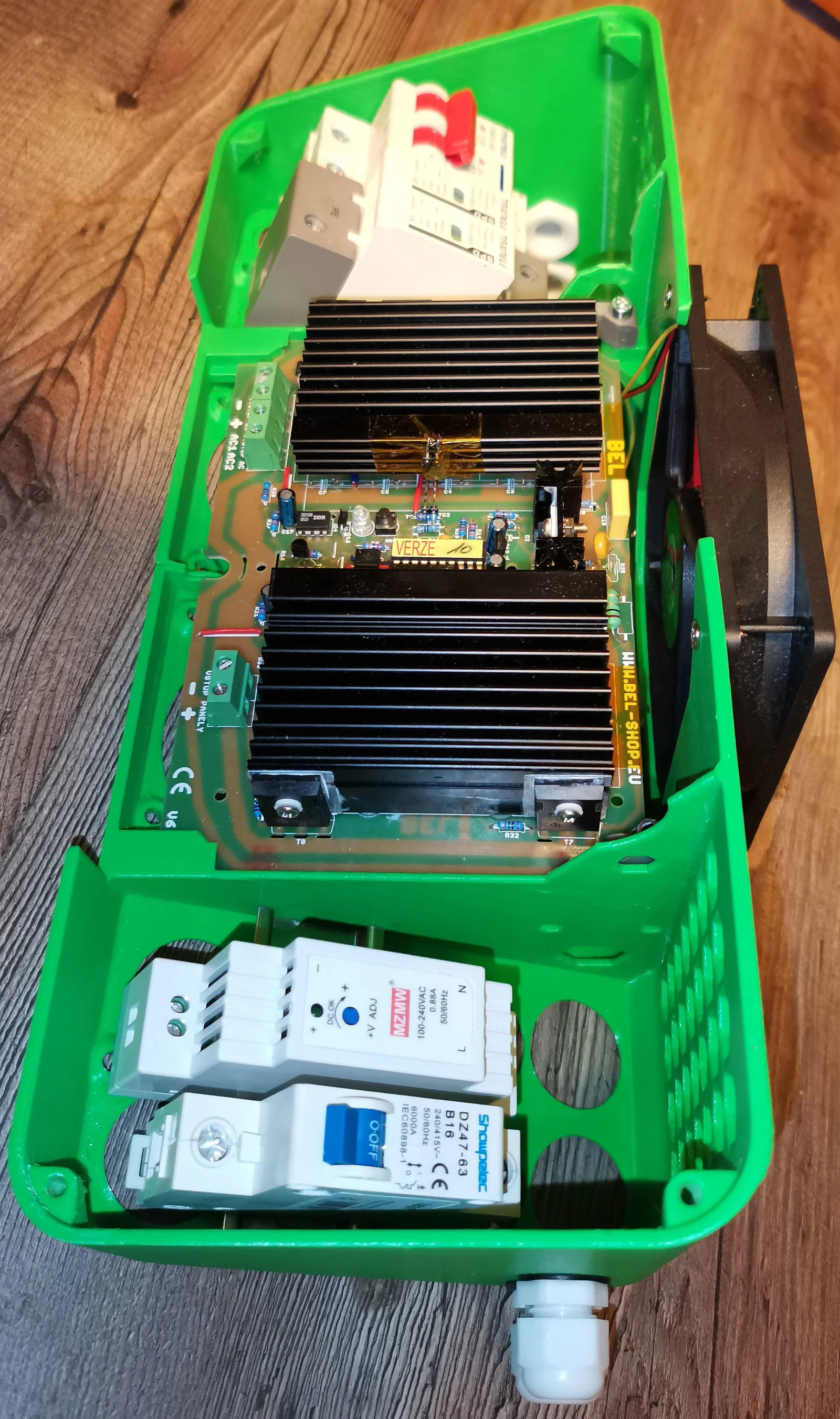

Lắp sẵn quạt 120 loại chạy chậm, dòng tiêu thụ tới 0,1A.

Quạt được cấp nguồn bằng một bộ nguồn switching nhỏ DC70-370/DC12V/0,3A mua trên AliExpress.

https://vi.aliexpress.com/item/1005006302495169.html

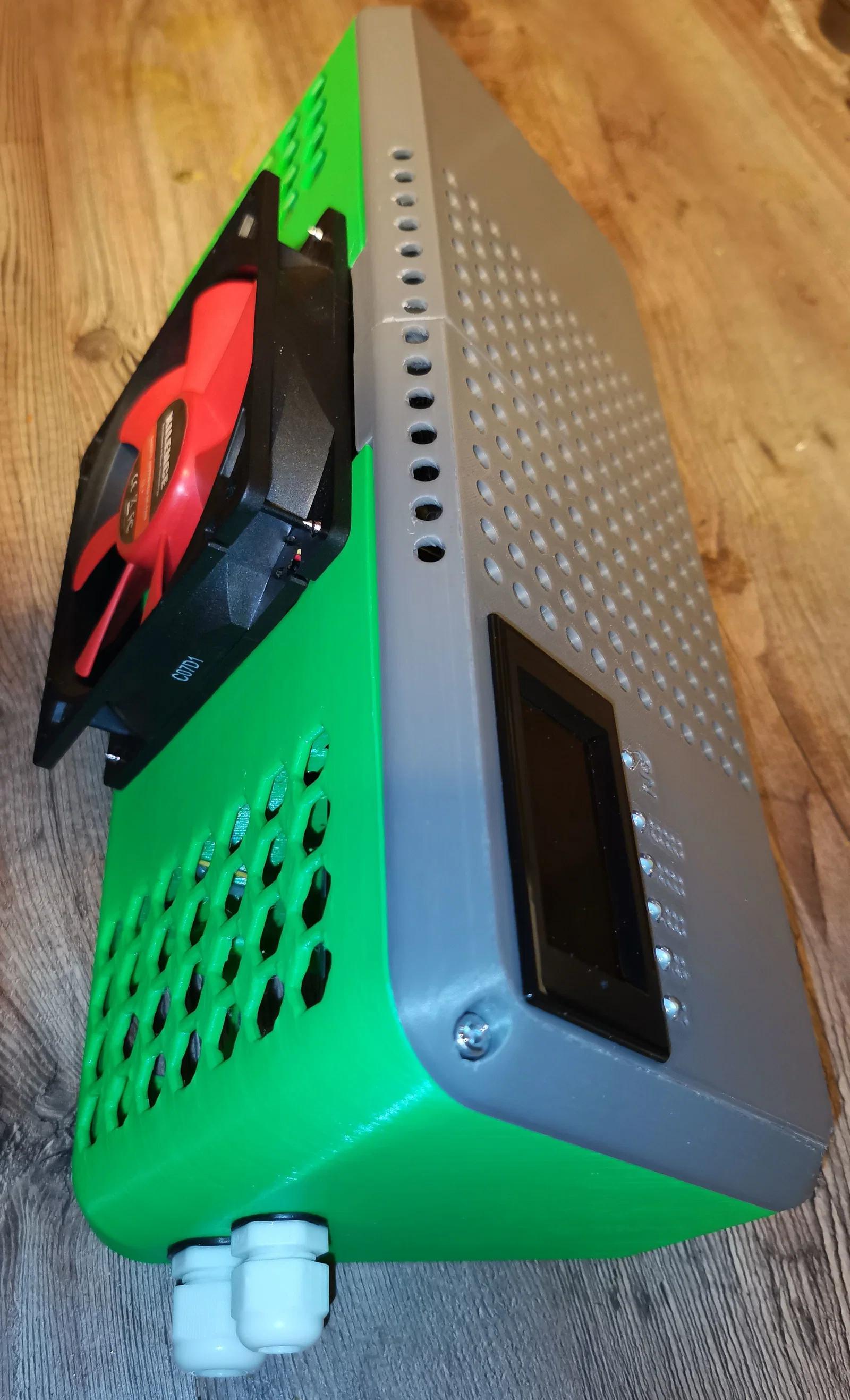

Mình dùng panel D69-3065 từ AliExpress.

https://vi.aliexpress.com/item/1005005827538909.html

*Có kèm file top dạng STEP để tự tạo lỗ cho panel khác.

Hai bên có lỗ cho 2+2 đầu xuyên (cable gland) PG-11 + PG-9.

D/R/C: ~ 351 ~ 173 ~ 139 mm
