Nắp che/đậy bụi/plug cho JST XH socket

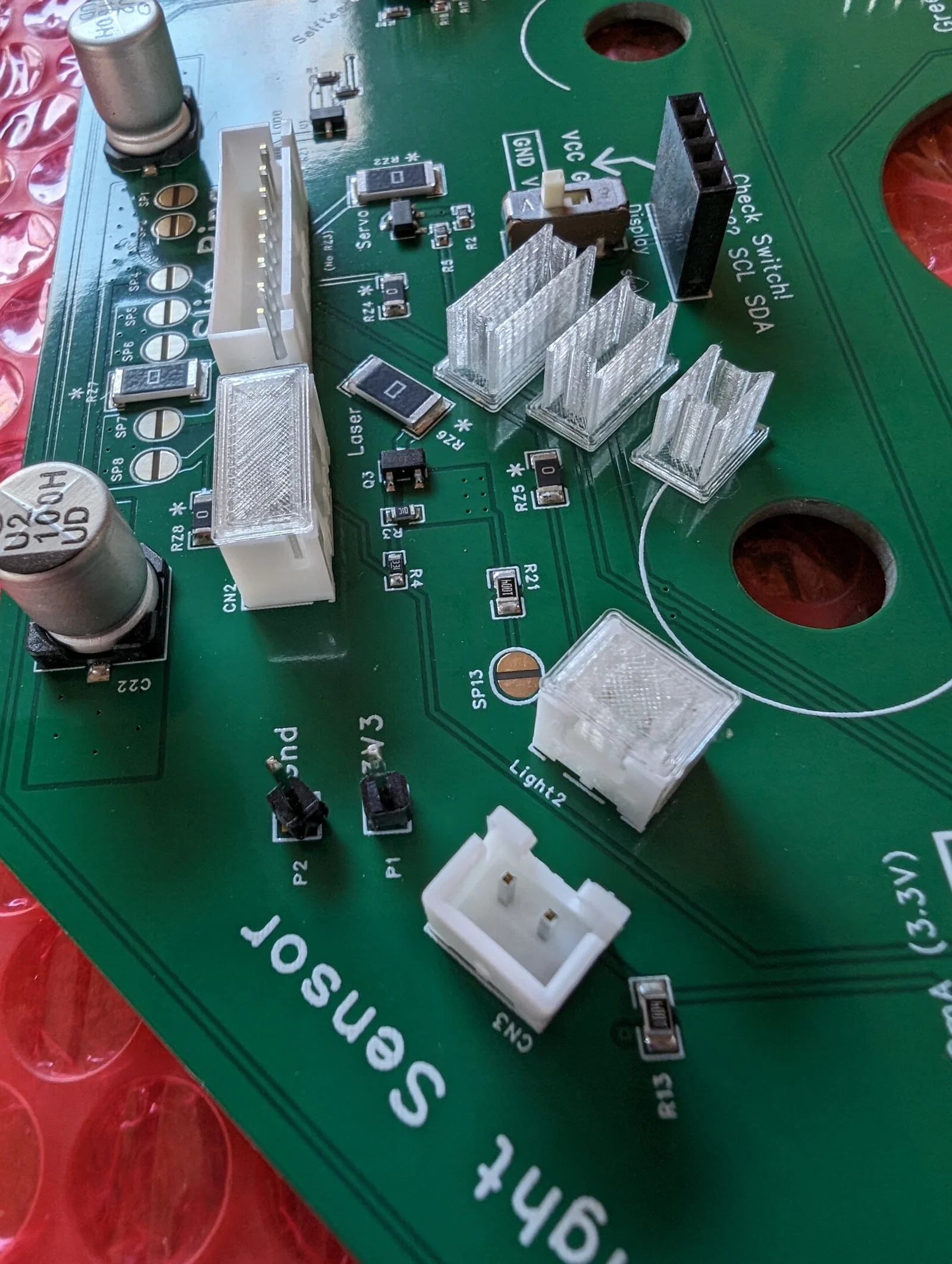

Mình thiết kế một mạch để hỗ trợ nhiều thiết bị với các peripheral khác nhau, nên các đầu nối JST XH socket trên board sẽ không phải cái nào cũng được dùng cho từng thiết bị. Các nắp này cắm vào những socket không dùng tới để giúp mọi người cắm đúng kết nối hơn.

Hai vách dài theo “trục x” (chiều dài thay đổi theo số pin) được thiết kế có độ dôi tổng 0.1mm so với vách trong của socket, còn hai vách theo “trục y” (chiều dài cố định) có độ dôi tổng 0.1mm so với các pin ngoài cùng của socket. Phần nắp trên có một mép nhô nhẹ để dễ gỡ ra.

Mình dùng nozzle 0.25mm trên Prusa MK4 và PLA màu tự nhiên/trong, nên các file STL mình up ở đây có vách dày 0.5mm. Bạn có thể nhập kích thước nozzle khác vào spreadsheet trong file FreeCAD để xem thay đổi ra sao. Có vẻ nozzle 0.4mm tiêu chuẩn vẫn dùng được, nhưng lớn hơn nữa thì có khả năng một trong các vách dài sẽ chạm vào pin.

Bạn cũng có thể chỉnh clearance, chiều dài phần cắm, và các tham số khác trong spreadsheet của file FreeCAD nếu muốn. Mình đã hard-code kích thước JST XH loại B2B, B3B, và B4B mà mình cần, sau đó mình quay lại thêm một biến kiểu tổng quát: chỉ cần nhập số pin là nó có thể tự tính kích thước.
