Giá đựng bình nước trong tủ (Water Bottle Cabinet Holder)

Tác giả NialTilson_1325740

Lượt tải
17
Lượt thích
2
Lượt coi
323

File 6 20,9 MB

  • Top_Half_1777755346.stlSTL · 130,6 KB
  • Bottom_Half_1777755348.stlSTL · 137,6 KB
  • Pull_Drawers_-_Drawer_bottom_1777755350.stlSTL · 5,6 MB
  • Pull_Drawers_-_Drawer_middle_1777755353.stlSTL · 5,6 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#369467
Danh mục
DIY
Ngày đăng

Mô tả

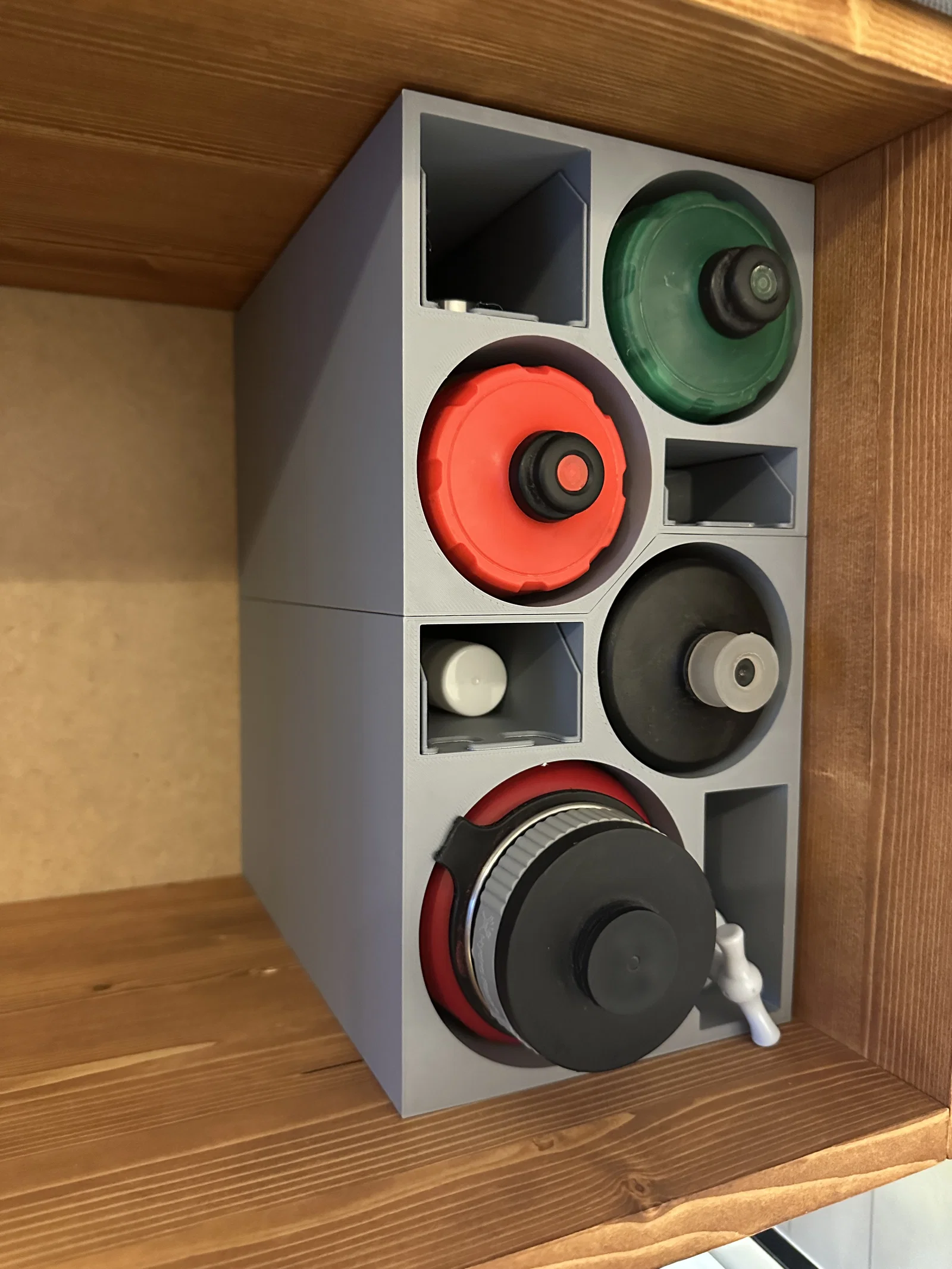

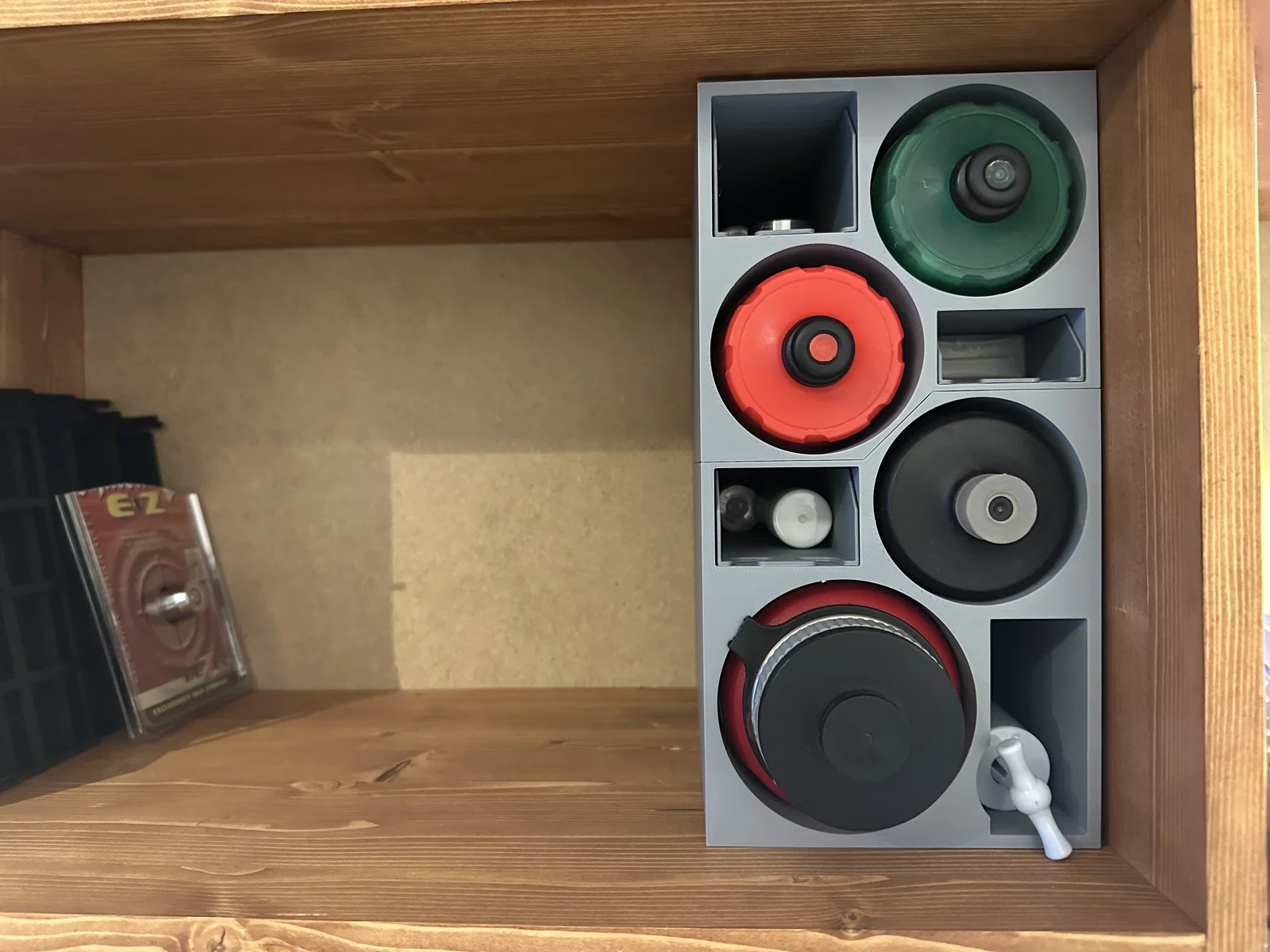

Mình cần một chỗ để cất và sắp xếp mấy bình nước trên kệ, nên nghĩ có thể thiết kế sao cho tận dụng tối đa diện tích kệ. Với 1 bình HydroFlask và 3 bình nước xe đạp, mình làm một bộ để dùng hết chiều cao không gian (280mm). Vì vậy phải chia phần thân chính thành 2 mảnh, còn chiều sâu thì bị giới hạn bởi không gian in.

Included Parts

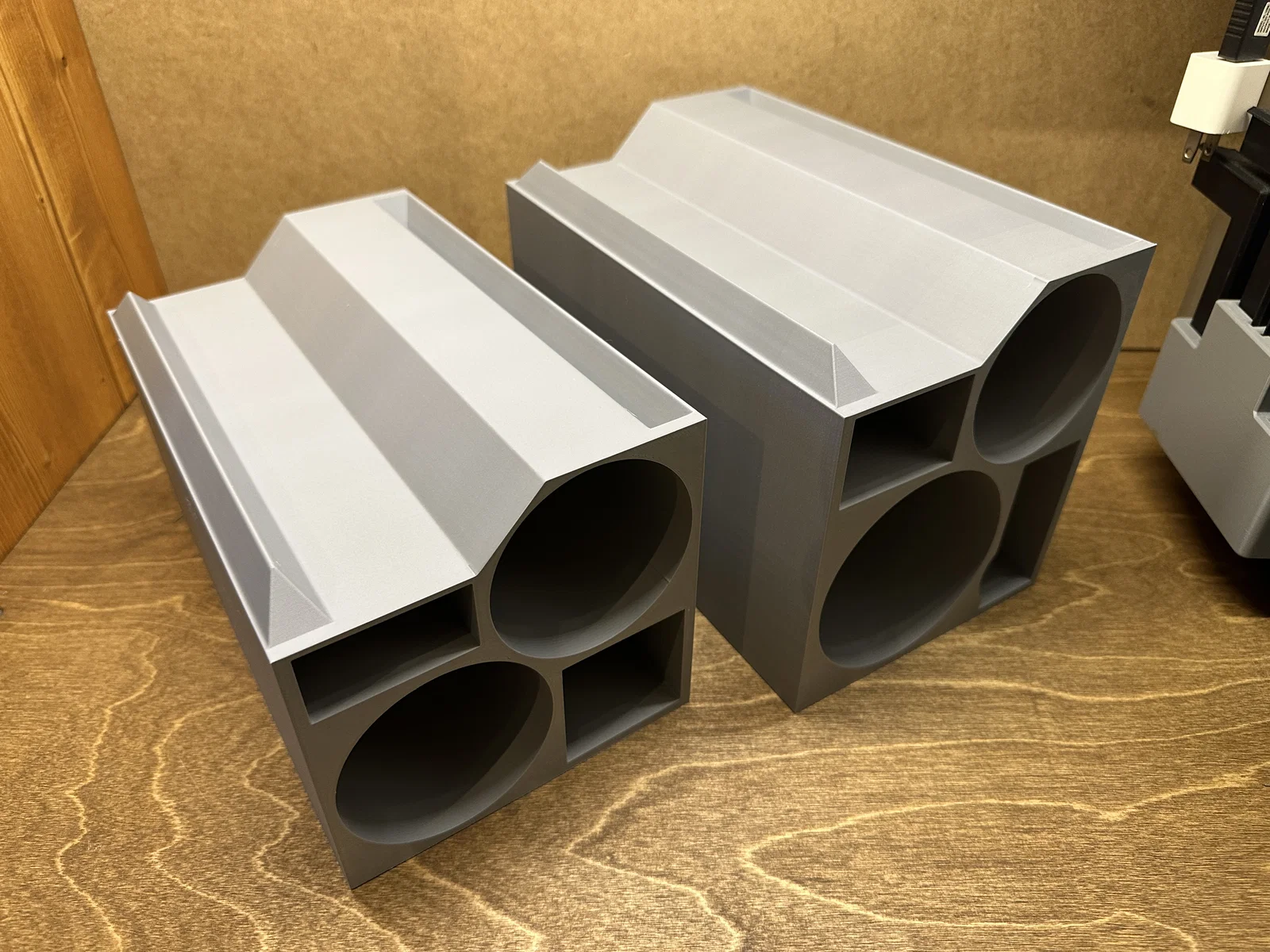

  • Nửa dưới (Bottom Half)
    • Đế (Base)
    • Có các rãnh/cữ định vị để Nửa trên đặt lên và tránh trượt ngoài ý muốn
  • Nửa trên (Top Half)
    • Nắp/đỉnh (Topper)
    • Có các rãnh/cữ định vị để đặt lên Nửa dưới và tránh trượt ngoài ý muốn

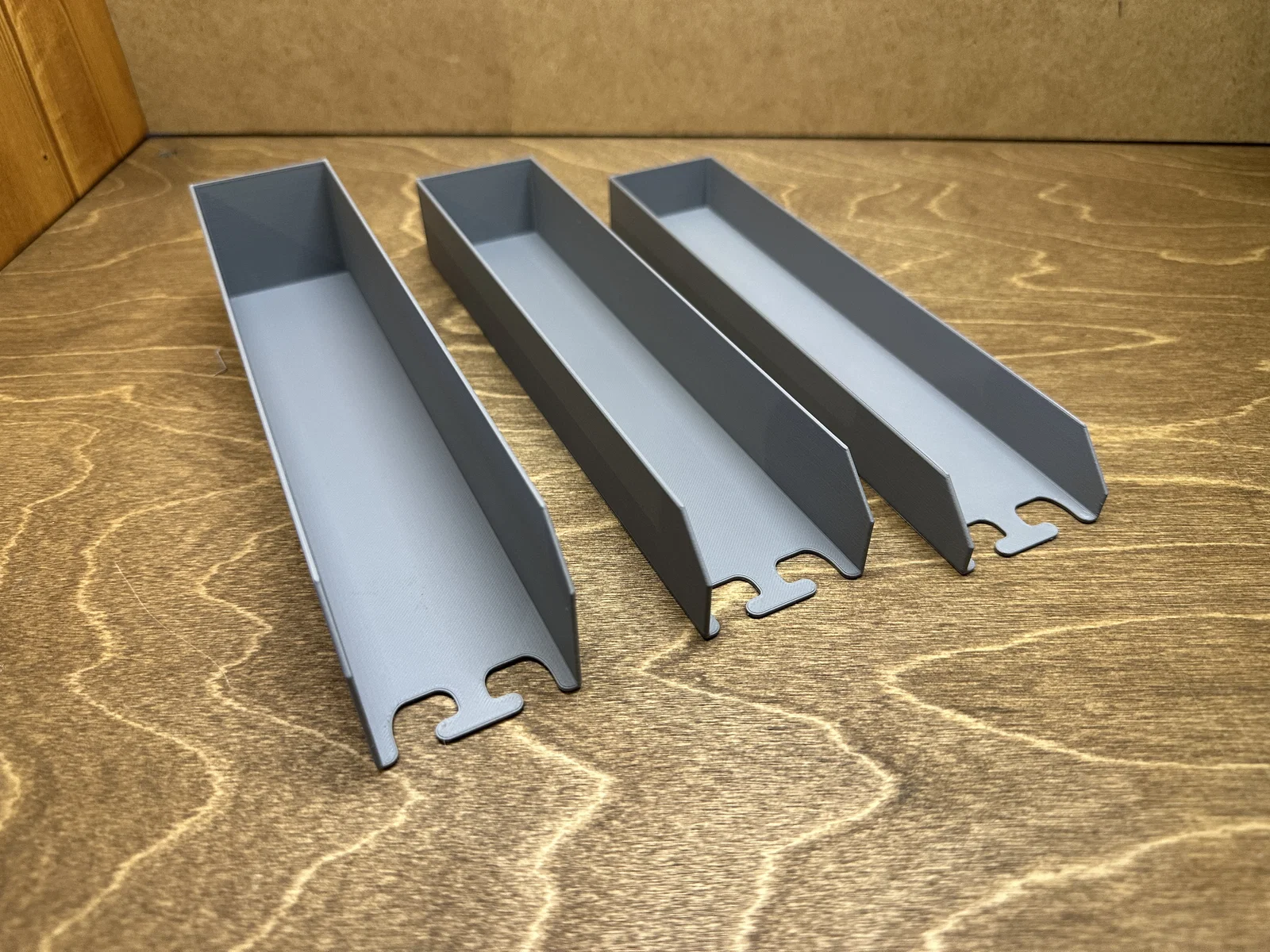

  • Drawer_bottom, _middle, _top
    • Các ngăn kéo mặt trước mở, nhưng hai bên và mặt sau kín
    • Cho phép tận dụng tối đa các rãnh sâu để lưu trữ linh kiện và phụ tùng

Print Settings

Support

Không cần! Tất cả chi tiết được thiết kế để overhang ở mức chấp nhận được, nên không cần supports.

Orientation

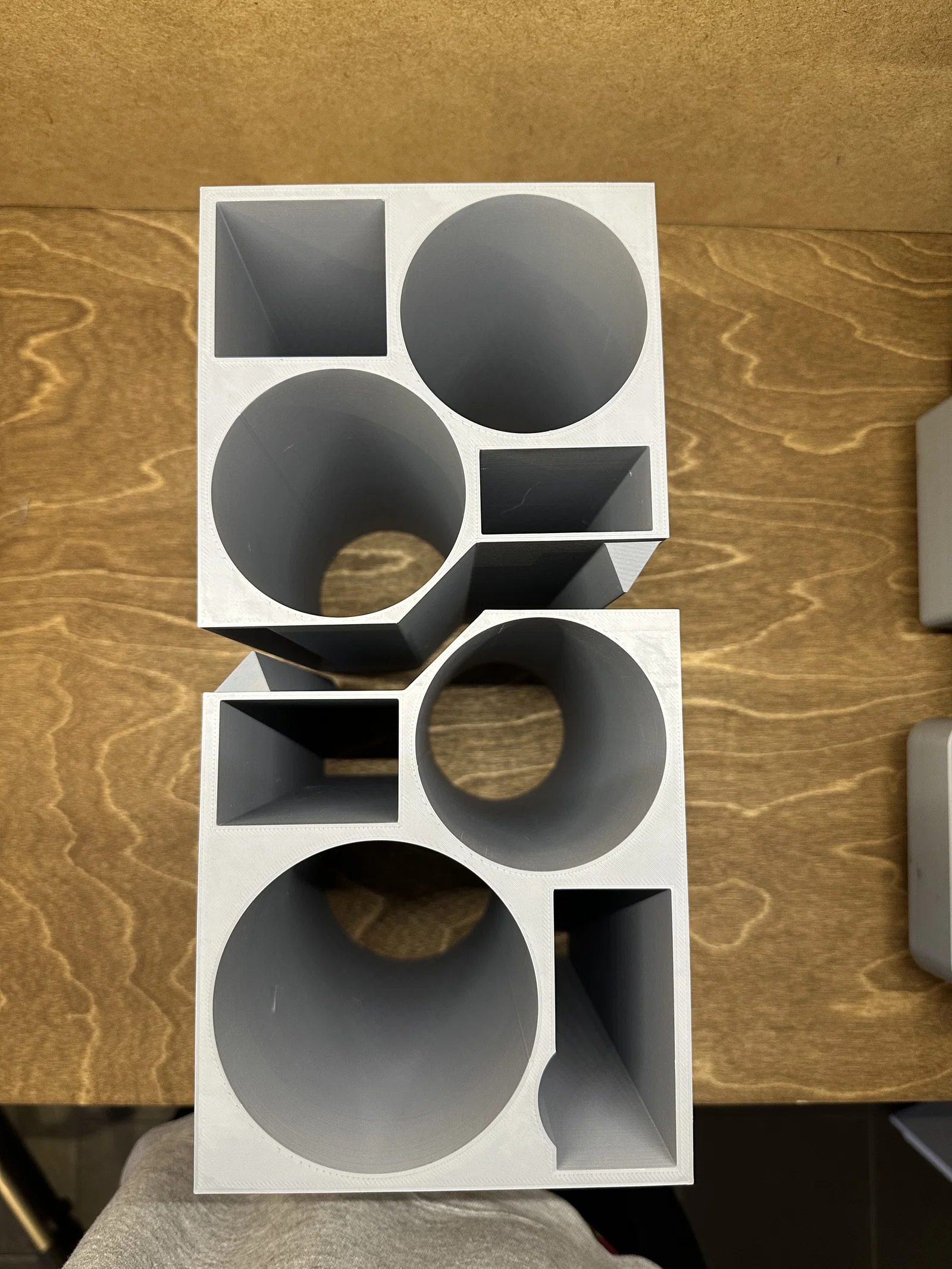

Cách in tốt nhất cho Nửa trên và Nửa dưới là theo trục Z (Z-Axis). Cách này cho biên dạng chính xác nhất của các ống trụ (cylinders) của bình và biên dạng ngăn kéo.

Với các ngăn kéo, cũng có thể in không cần support nếu đặt theo trục Z.

Assembly

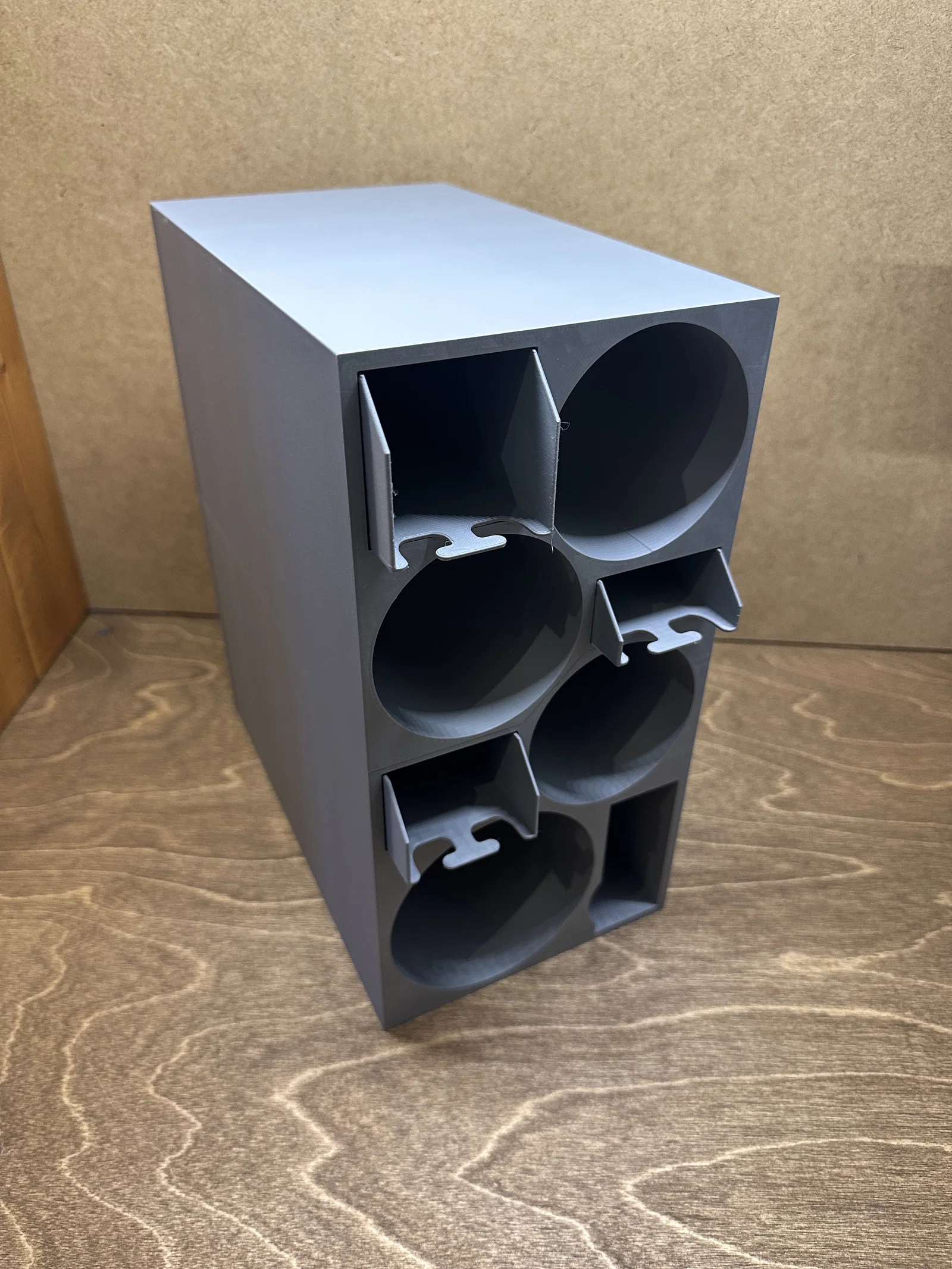

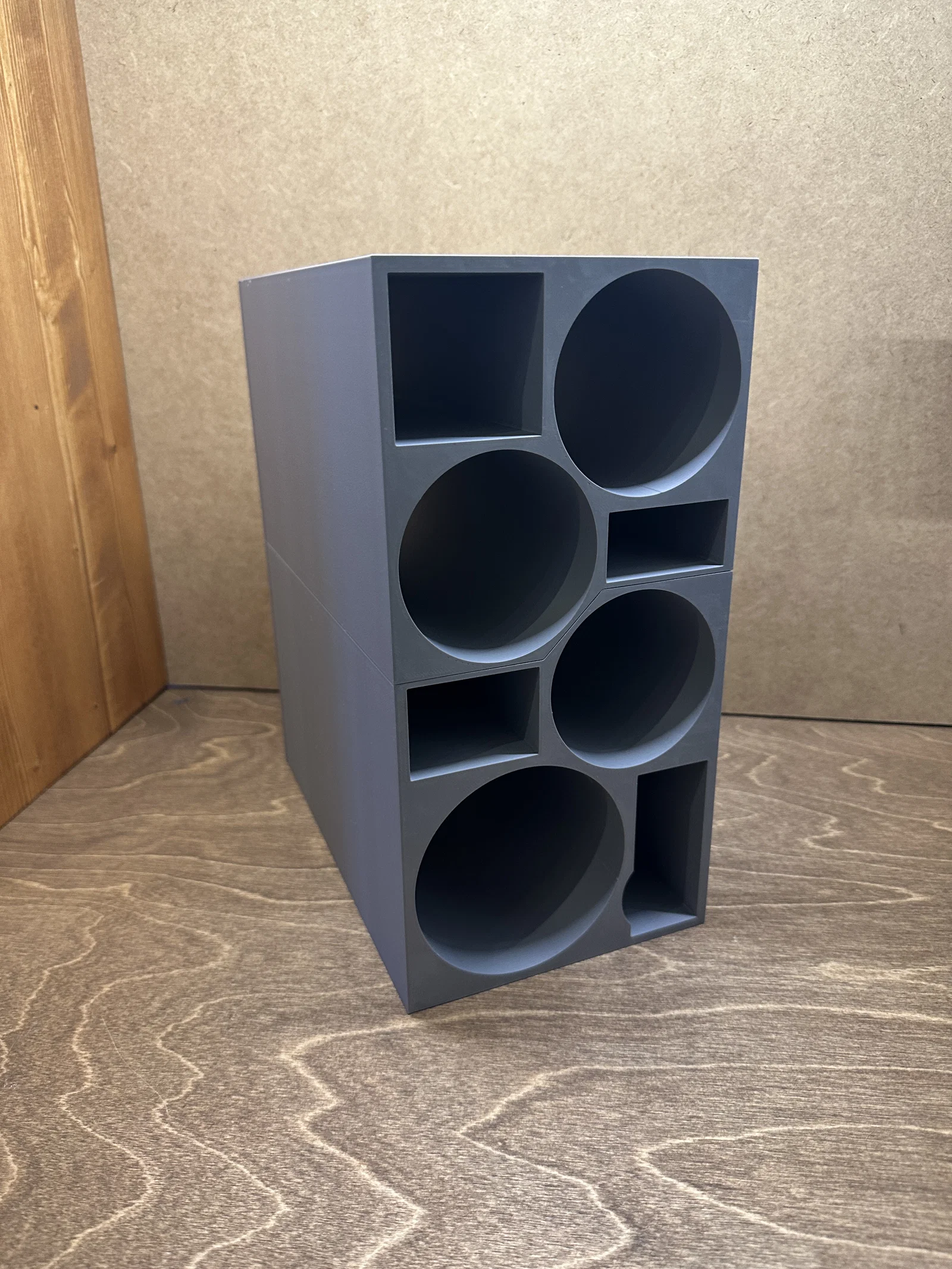

Khi đã in xong đầy đủ, đặt Nửa trên lên Nửa dưới, lắp các ngăn kéo vào đúng vị trí của chúng, rồi cho các bình nước, linh kiện và phụ tùng vào là xong!

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
6
Tổng dung lượng
20,9 MB
File lớn nhất
5,6 MB
