Motor Focus/Zoom - Digital Bird Camera Motion Control

Thiết kế hiện đã bị thay thế (tháng 3/2024)

Thiết kế này hiện đã được thay thế bởi thiết kế Digital Bird Mark III, xem tại đây:

Cập nhật mới nhất 03/10/2023

• Đã sửa một lỗi ngớ ngẩn ở các part 001_30_20mm Mot_RightH và 001_30_12mm Mot_RightH khi lỗ cổng RJ45 nằm sai phía trên chi tiết!! Part 004_60 cũng đã được cập nhật vì cùng lý do

Cập nhật 15/09/2023

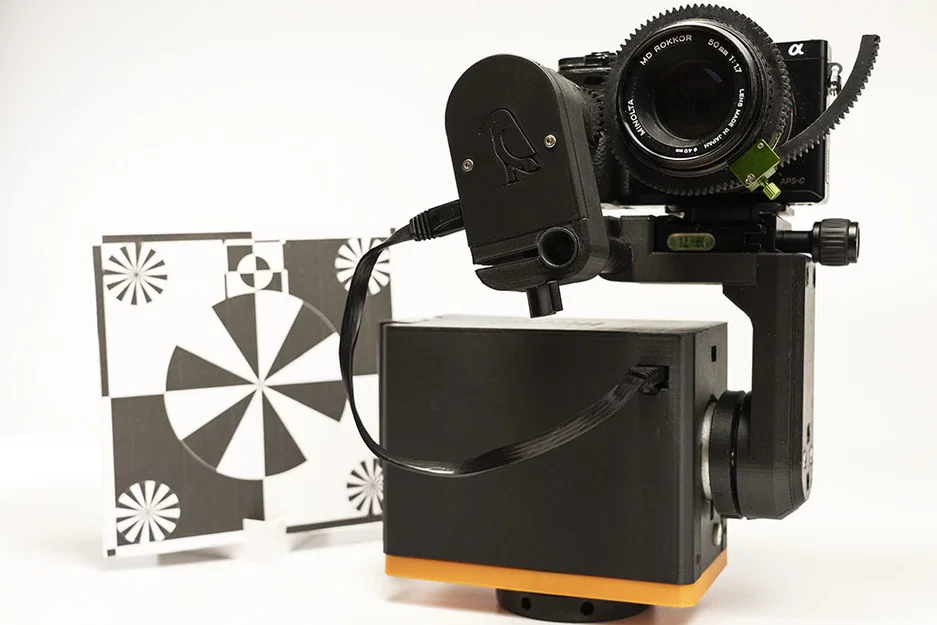

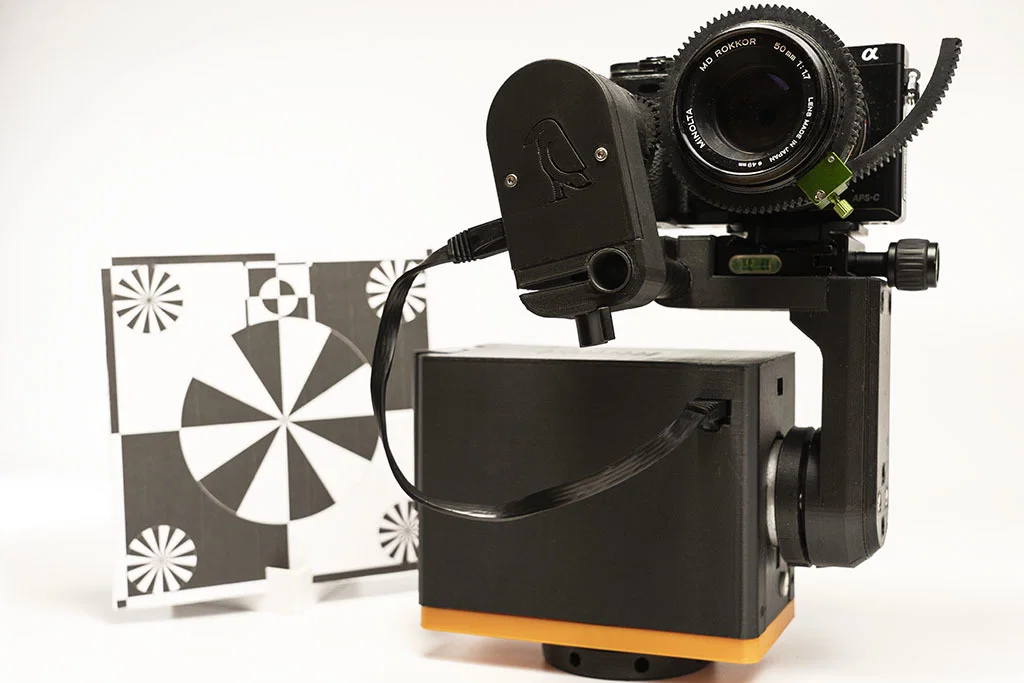

• Giờ đã có sẵn cả phiên bản tay trái (Left Hand) và tay phải (Right Hand). Hình phía trên là bản lắp tay trái.
• Đã thay đổi hướng bánh răng. Bằng cách xoay các bánh răng 180° mình đã giảm được độ sâu vỏ (casing) 10mm. Vì vậy bánh răng nhỏ gắn trên motor sẽ có phần răng nằm sát xuống gần thân motor. Điều này cũng có nghĩa là trục bánh răng (gear shaft) của bánh răng lớn đi kèm trong kit đã được rút xuống còn dài 17mm. Nhờ vậy có thêm không gian để lắp hai motor truyền động cạnh nhau trên ống kính. Nam châm nhỏ ở đầu trục bánh răng lớn (dùng làm điểm cảnh báo/waring point) không còn cần nữa.

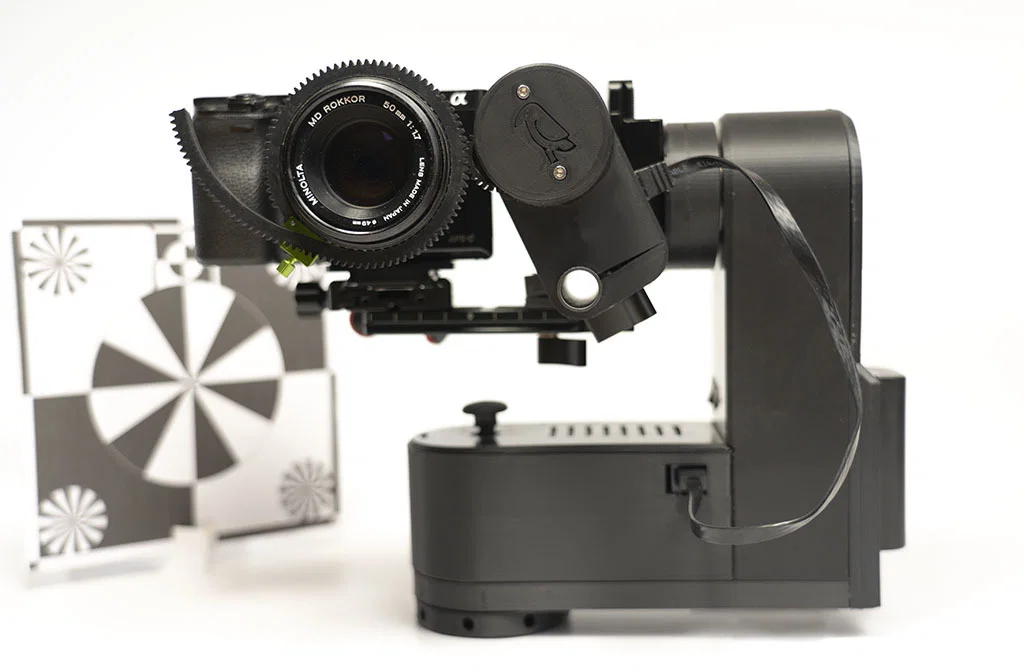

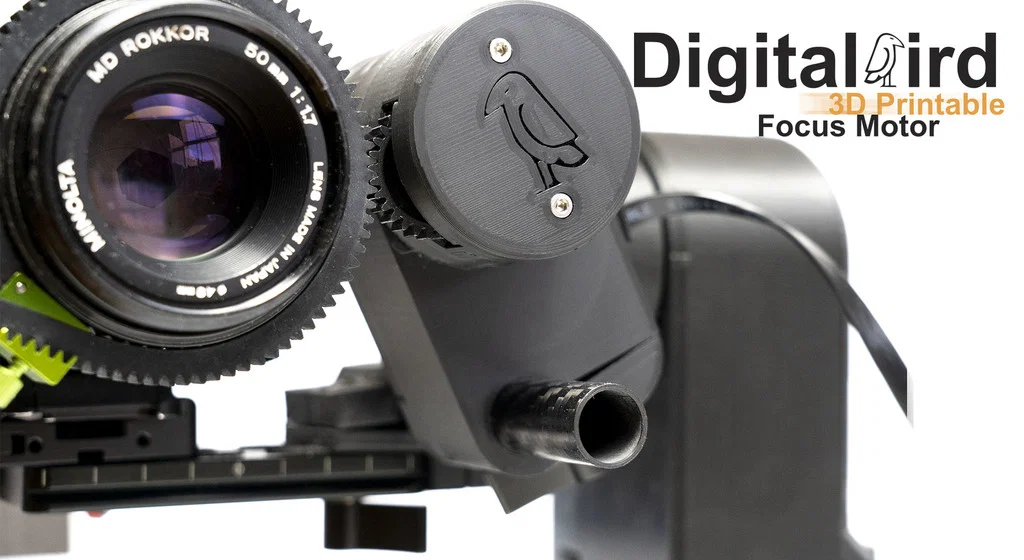

Đây là phần motor focus của Digital Bird trong hệ thống motion control Digital Bird. Motor focus này được thiết kế chỉ để hoạt động như một phần của hệ thống motion control Digital Bird.

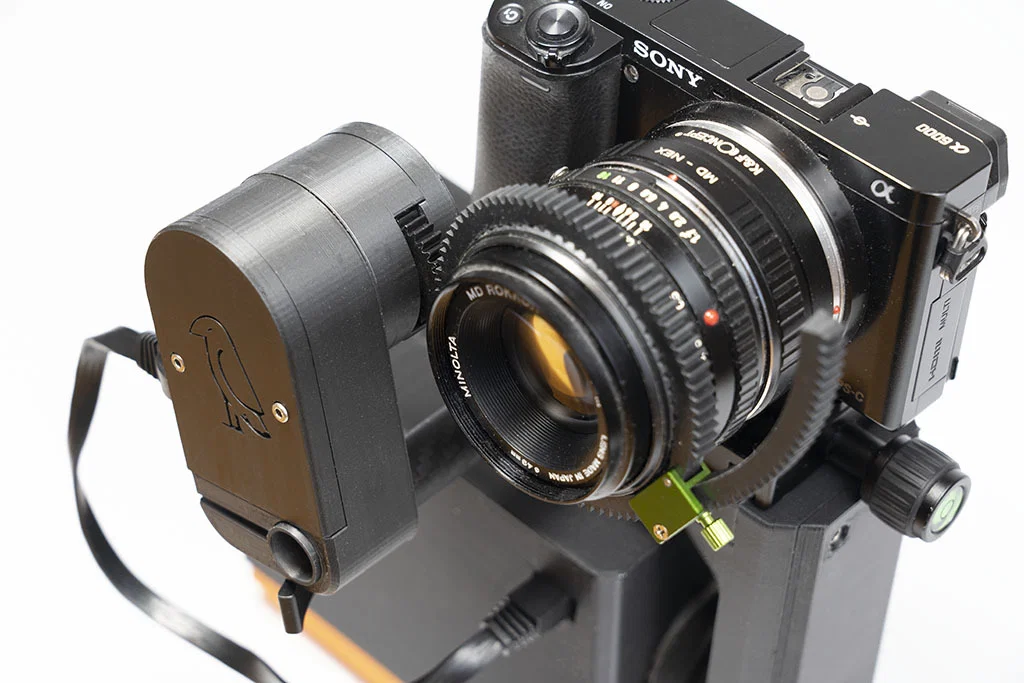

Thiết bị được thiết kế để dùng với lens gears và belts chuẩn công nghiệp 0.8Mod, và có thể gắn tay trái hoặc tay phải tùy theo Pan Tilt bạn chọn. Như thường lệ, parts kits có tại đây: https://digital-bird-motion-control.myshopify.com

Lưu ý: Cũng như các loại motor focus kiểu này khác, nó chỉ hoạt động với ống kính manual focus như cinema lens hoặc legacy 35mm lens. Lý do là các ống kính hiện đại có dây (wired) thiết kế riêng cho chụp ảnh tĩnh (stills photography) không có một vị trí cụ thể trên vòng (ring) tương ứng với một điểm focus cố định, vì chúng nội suy (interpolate) không chỉ theo vị trí vòng mà còn theo tốc độ bạn xoay vòng. Những ống kính như vậy không tương thích với các motorised focus puller như mẫu này hay bất kỳ mẫu nào khác.

Thiết bị có thể lắp với 2 lựa chọn kích thước circular Nema 14: loại dài 12mm hoặc 20mm.

Việc chọn motor dài 12 hay 20mm là tùy bạn, tuy nhiên mình khuyên dùng 20mm cho các vòng zoom lens cứng hơn. Bản 12mm thì ổn cho đa số vòng focus/Iris.

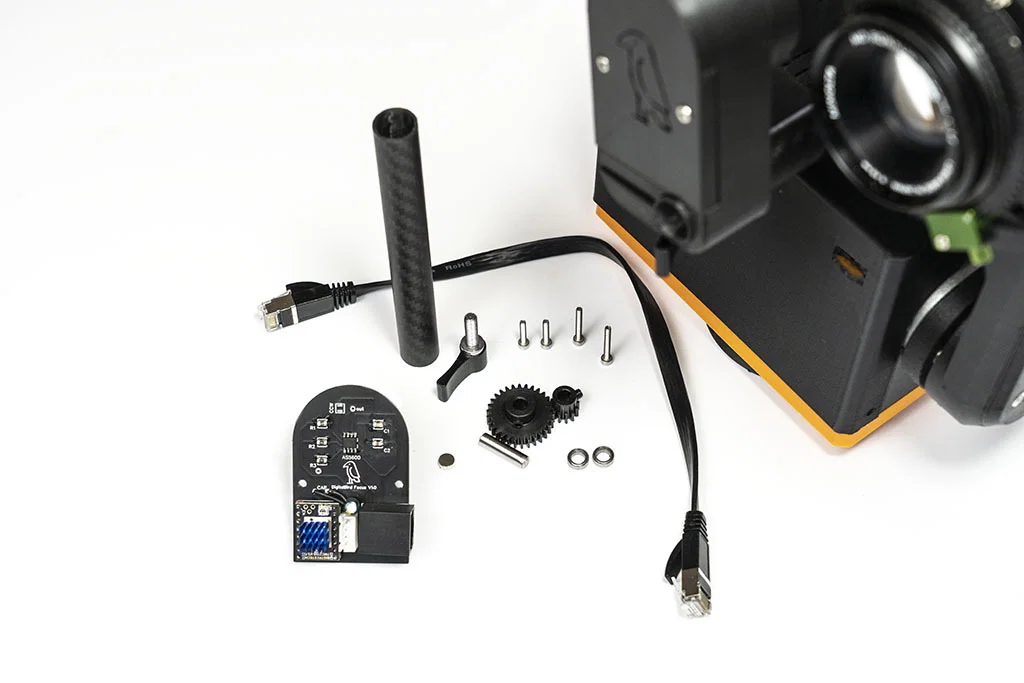

Parts kits (bao gồm mọi thứ trừ Nema14) có thể mua tại đây:

Mình mua motor ở đây khoảng $20:

https://www.omc-stepperonline.com/nema-14-stepper-motor/round-nema-14-bipolar-0-9deg-7ncm-9-91oz-in-0-5a-8-5v-f36x12mm-4-wires.html

hoặc https://www.omc-stepperonline.com/nema-14-stepper-motor/round-nema-14-bipolar-0-9deg-12ncm-17oz-in-0-65a-4-6v-f36x20mm-4-wires.html

Cài đặt in (Print Settings)

Rafts:

Không

Supports:

Có

Infill:

35-100% tùy theo part

Filament:

PLA đen mờ (Matt Black PLA)

Ghi chú:

Mình in tất cả các part với infill 35%, trừ cái kẹp motor nhỏ (small motor clamp) mình in 100% infill.
