Nắp che WiFi Switch cho ổ cắm & công tắc tường ABB Busch Jaeger

Tác giả 3DMadMesh

Lượt tải
18
Lượt thích
1
Lượt coi
234

File 5 7,5 MB

  • Bridge_part_L_1777754302.stlSTL · 418,9 KB
  • Cover_top_part_1777754303.stlSTL · 2,3 MB
  • Cover_lower_part_1777754304.stlSTL · 3,7 MB
  • Bridge_part_R_1777754305.stlSTL · 565,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

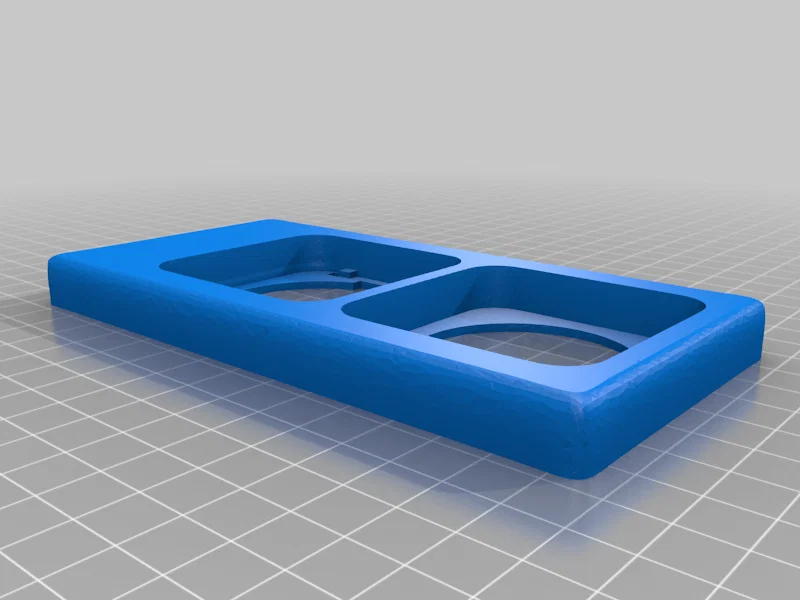

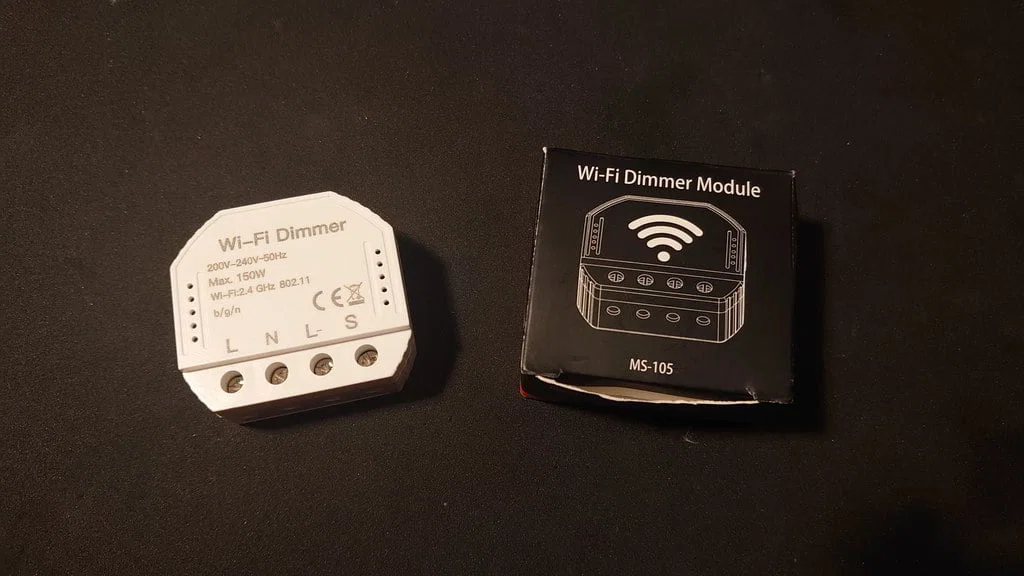

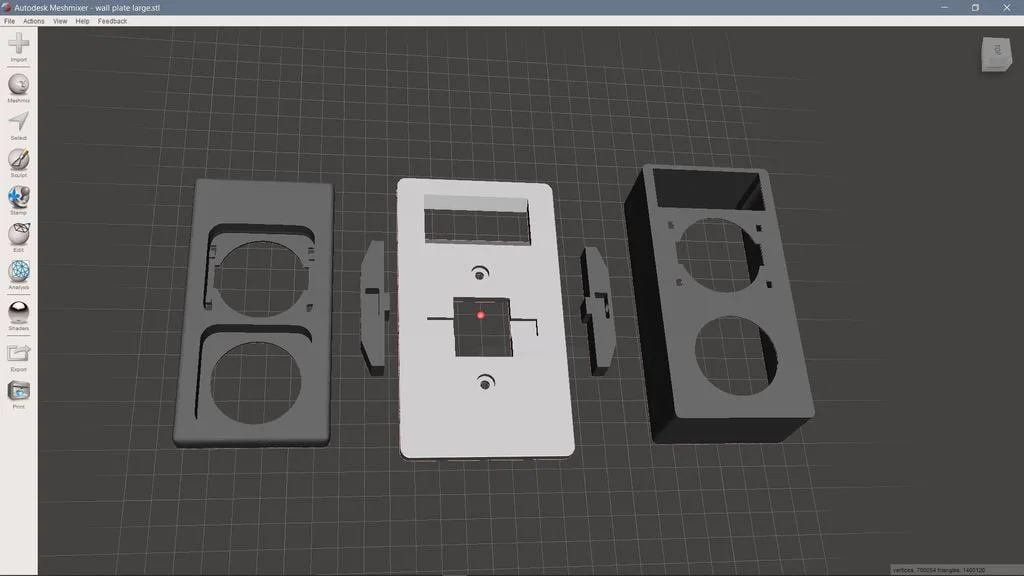

Mình mua vài bộ WiFi dimmer để lắp phía sau công tắc đèn gắn tường. Nhưng hộp âm tường trong tường bê tông của mình quá nhỏ để chứa được module WiFi dimmer, nên mình thiết kế một cái mặt che (cover) lớn hơn cho công tắc và ổ cắm hiện có. Mình thiết kế các chi tiết theo kiểu không cần supports. Tuy nhiên điều này cũng đồng nghĩa là bạn phải dán (glue) phần nắp trên của cover vào phần đáy.

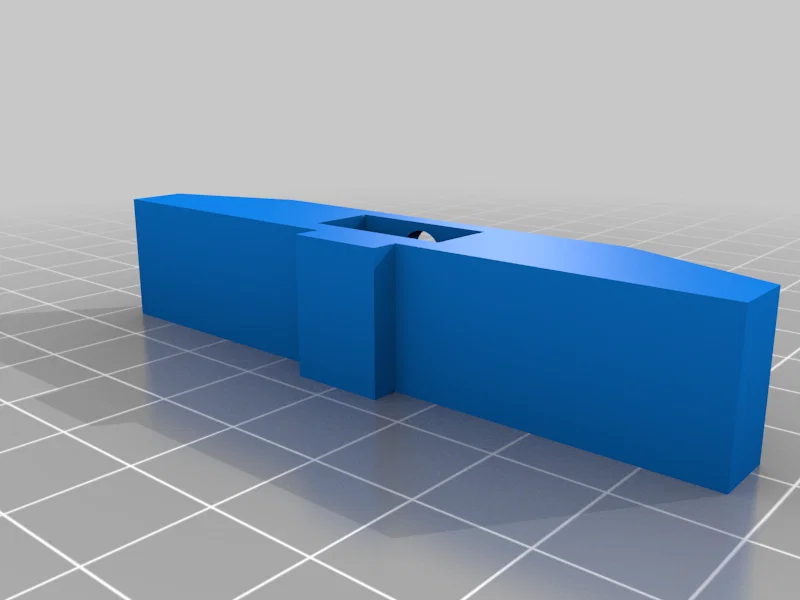

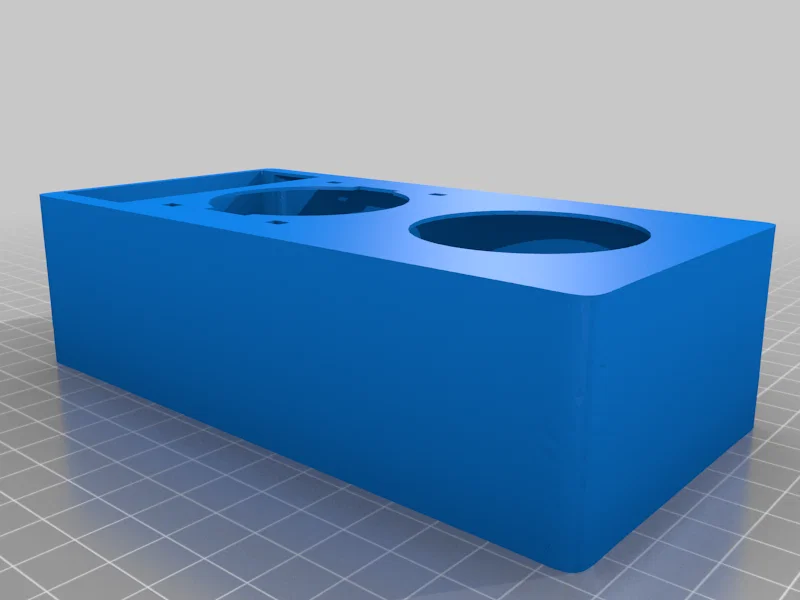

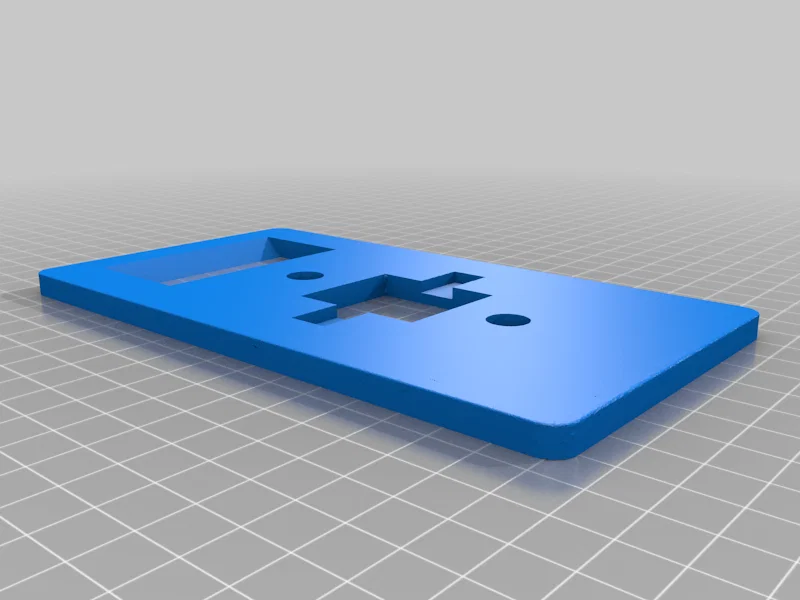

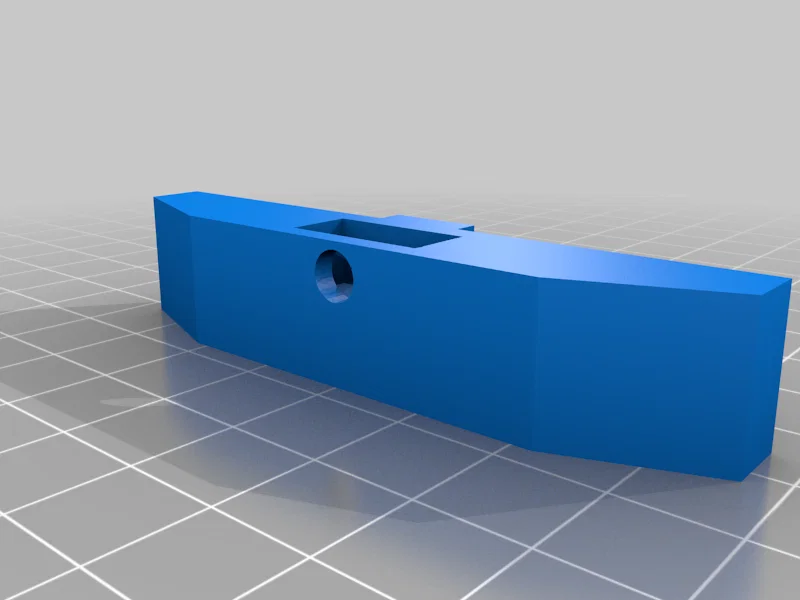

Vì module WiFi dimmer cũng cần độ cao lớn hơn so với mặt che zin, nên vỏ mới đã được nâng cao để chừa thêm khoảng không đó. 2 miếng bridge cần được dán vào tấm đáy. Hai bridge của phần ổ cắm được thiết kế để đưa cụm điện bên trong của công tắc rocker thường và ổ cắm lên đúng chiều cao, để có thể bắt vỏ bằng lại bằng đúng các con ốc zin.

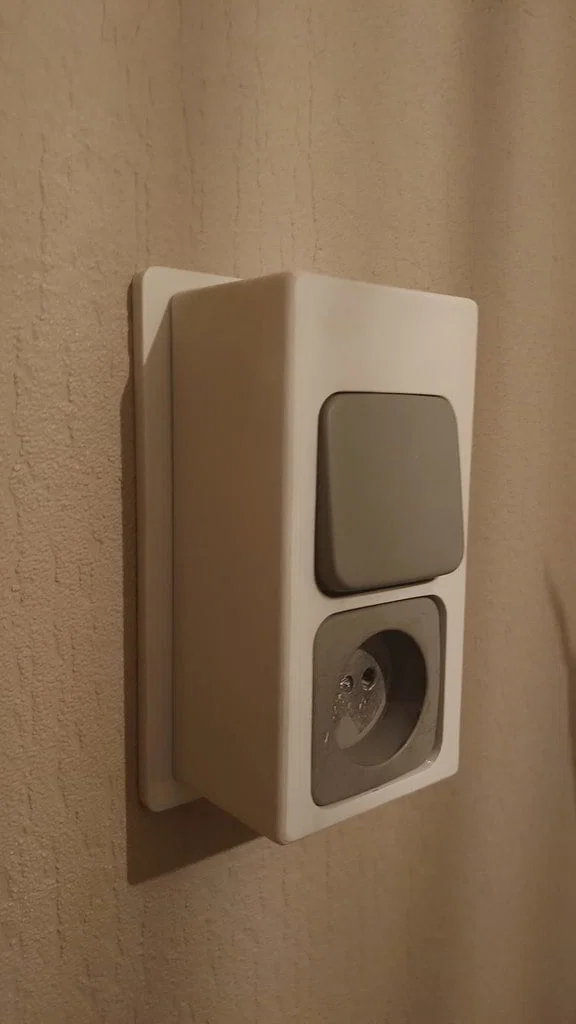

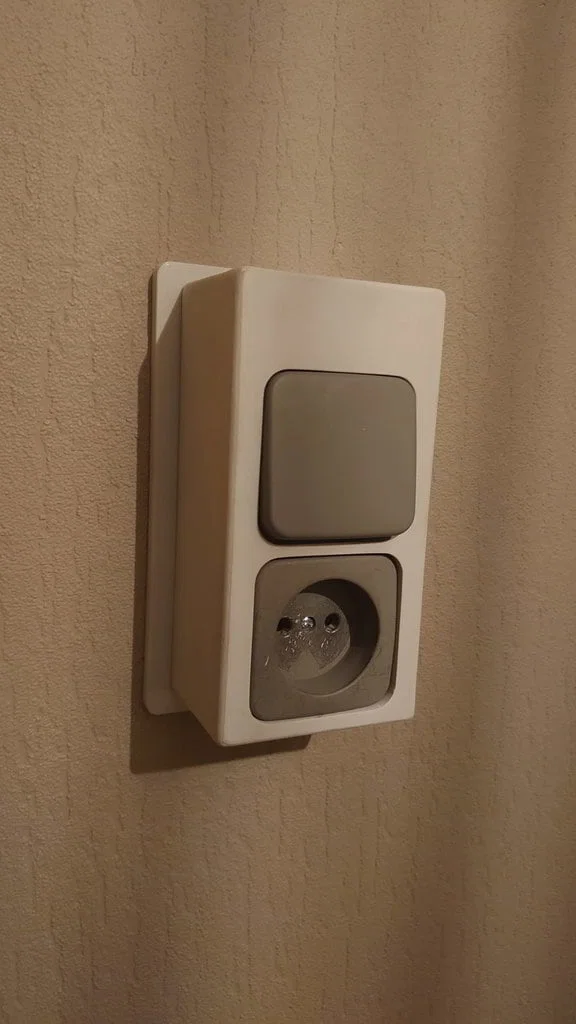

Hai phần công tắc rocker và phần ổ cắm có thể tháo từ vỏ zin ra và lắp vừa vào vỏ mới lớn hơn.

Vì gần như chắc chắn sẽ in bằng vật liệu không chống cháy như PLA hoặc PETG, mọi rủi ro khi lắp đặt là do bạn tự chịu.

Khi bạn quyết định dùng thiết kế này, mình hoàn toàn không chịu trách nhiệm cho bất kỳ vấn đề hay nguy cơ cháy nổ nào có thể phát sinh do lắp đặt sai.

Mình đã trao đổi việc này với một thanh tra an toàn phòng cháy, và khả năng gây cháy do điện sẽ không phải vì vật liệu của cái cover, mà là do đi dây/lắp đặt sai, nên làm ơn làm cho kỹ và chính xác khi thao tác với hệ thống điện. Vì phần ổ cắm là chi tiết zin từ vỏ ban đầu, mọi tình huống chập xảy ra ở phích cắm thiết bị sẽ được “dồn” vào các bộ phận đã được phê duyệt và có khả năng chịu lửa.

Khi làm việc với điện, hãy tắt CB tổng để có thể thao tác lắp đặt mà không có rủi ro bị giật. Đảm bảo bạn biết rõ mình đang làm gì; nếu không, hãy để người có chuyên môn thực hiện.

Printer Brand:

Anycubic

Printer:

All-metal Mega

Rafts:

No

Supports:

No

Resolution:

0.32 layerheight

Infill:

30%

Filament: PrimaValue PLA Grey

Category: DIY

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
7,5 MB
File lớn nhất
3,7 MB
