PokéTiles – Bộ tile lục giác chủ đề Pokémon ghép hình tessellating

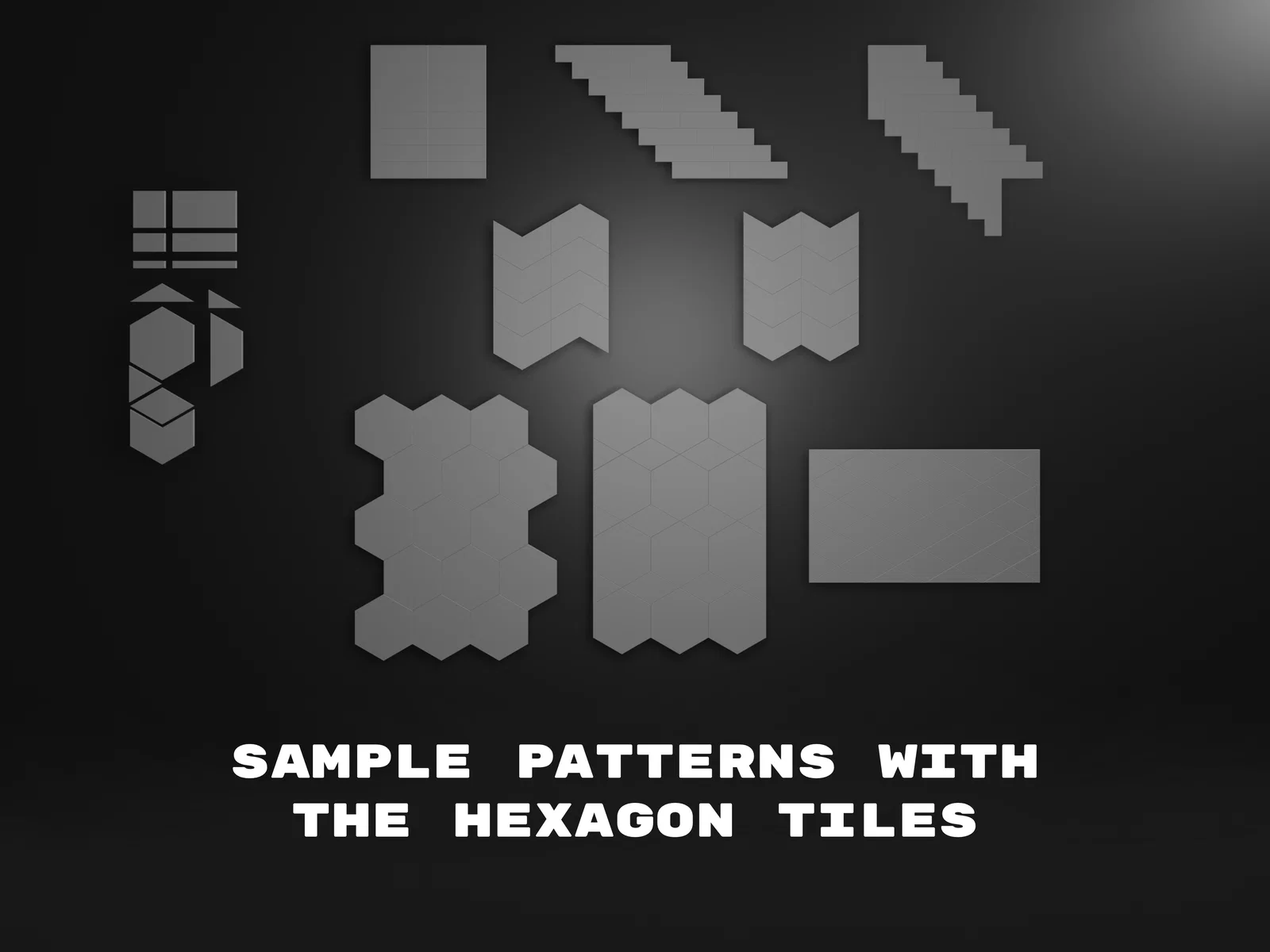

Dự án này dùng các viên gạch (tile) dạng lục giác khớp với nhau và có thể sắp xếp theo dạng lặp để tạo thành một bề mặt lớn hơn. Các tile có nhiều hình dạng và kích thước khác nhau; khi nối lại, bạn có thể tạo ra những hoa văn độc đáo, tùy biến theo kích thước bạn cần. Một ưu điểm của hệ thống tile này là bạn có thể đổi pattern bất cứ lúc nào. Lúc đó bạn thích kiểu nào nhìn đẹp thì cứ chọn kiểu đó.

Dù bạn dùng các tile này để làm mảng tường nhấn trong phòng, làm trò chơi học tập dựa trên hình học, làm puzzle tùy biến cho mấy bé chơi, hay đơn giản là muốn thêm chút vui nhộn và “tưng tửng” cho nhà cửa, thì hệ thống tile lục giác tessellating in 3D này là một lựa chọn rất ổn.

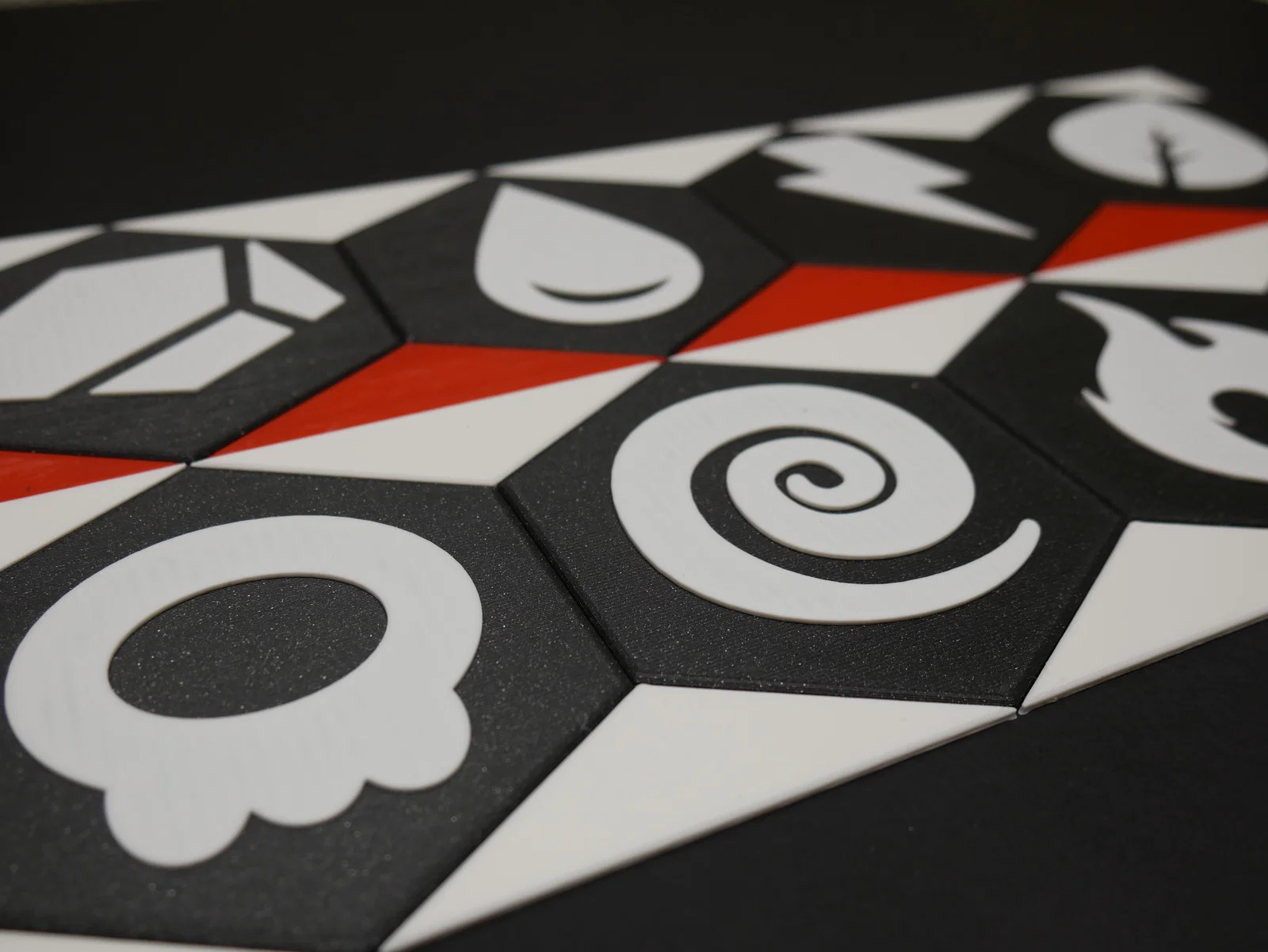

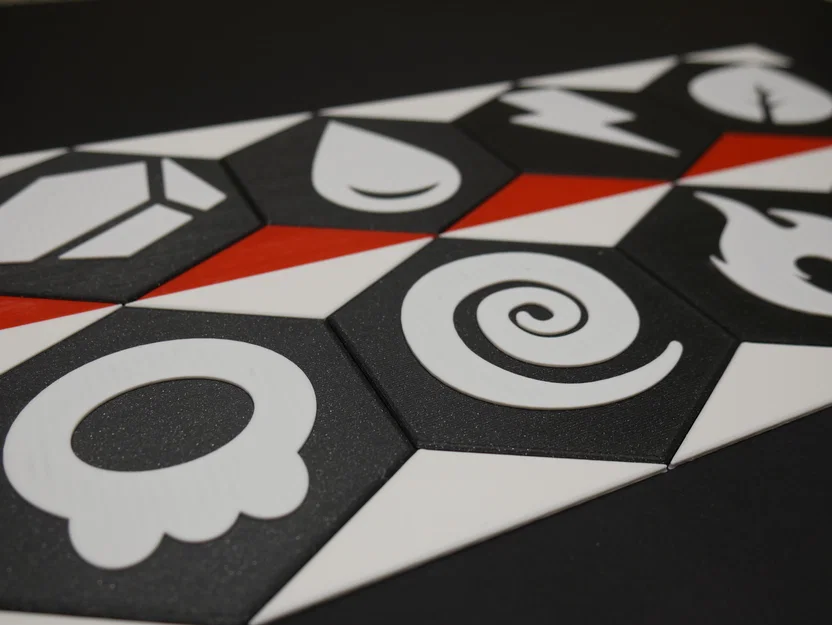

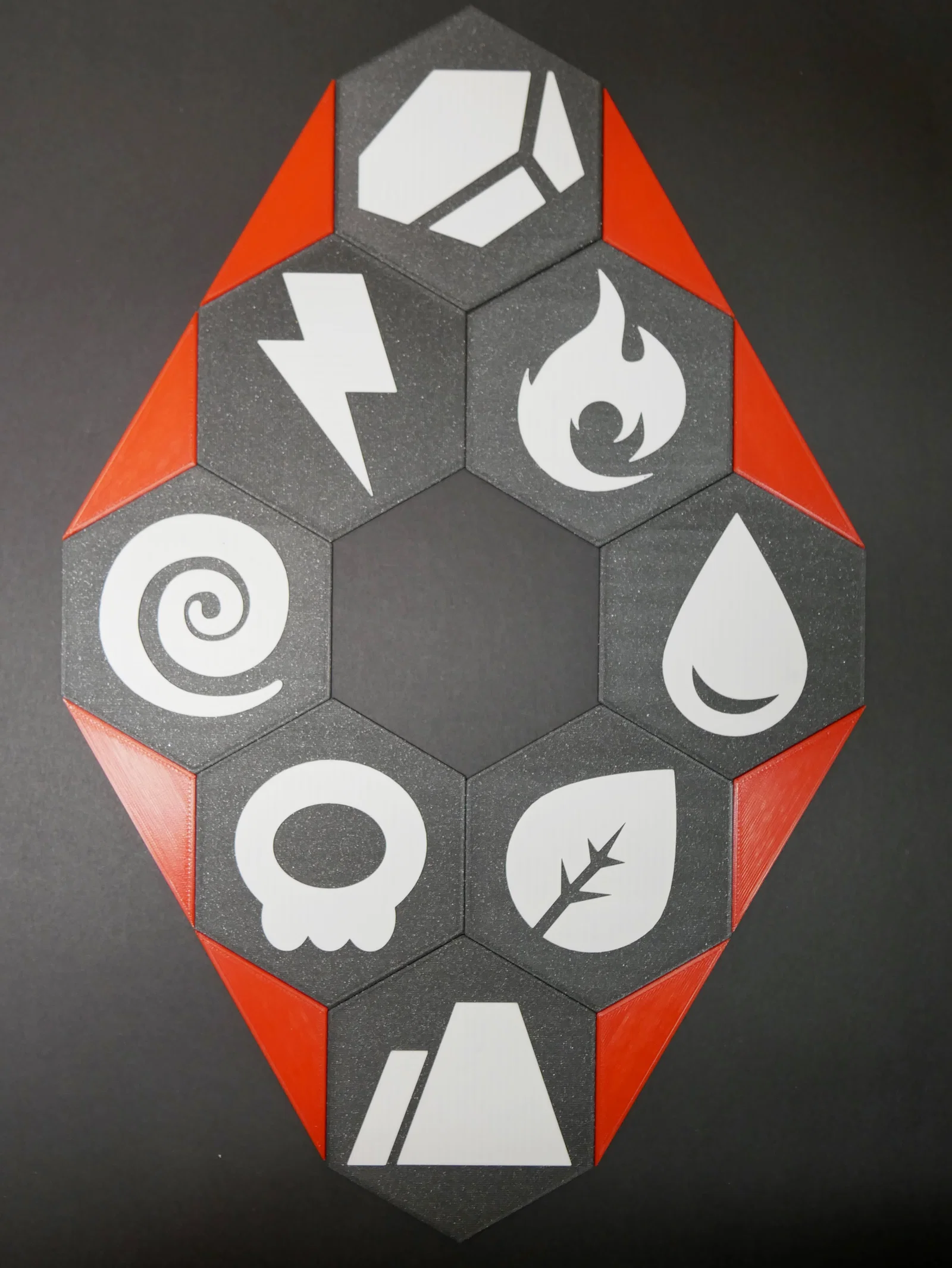

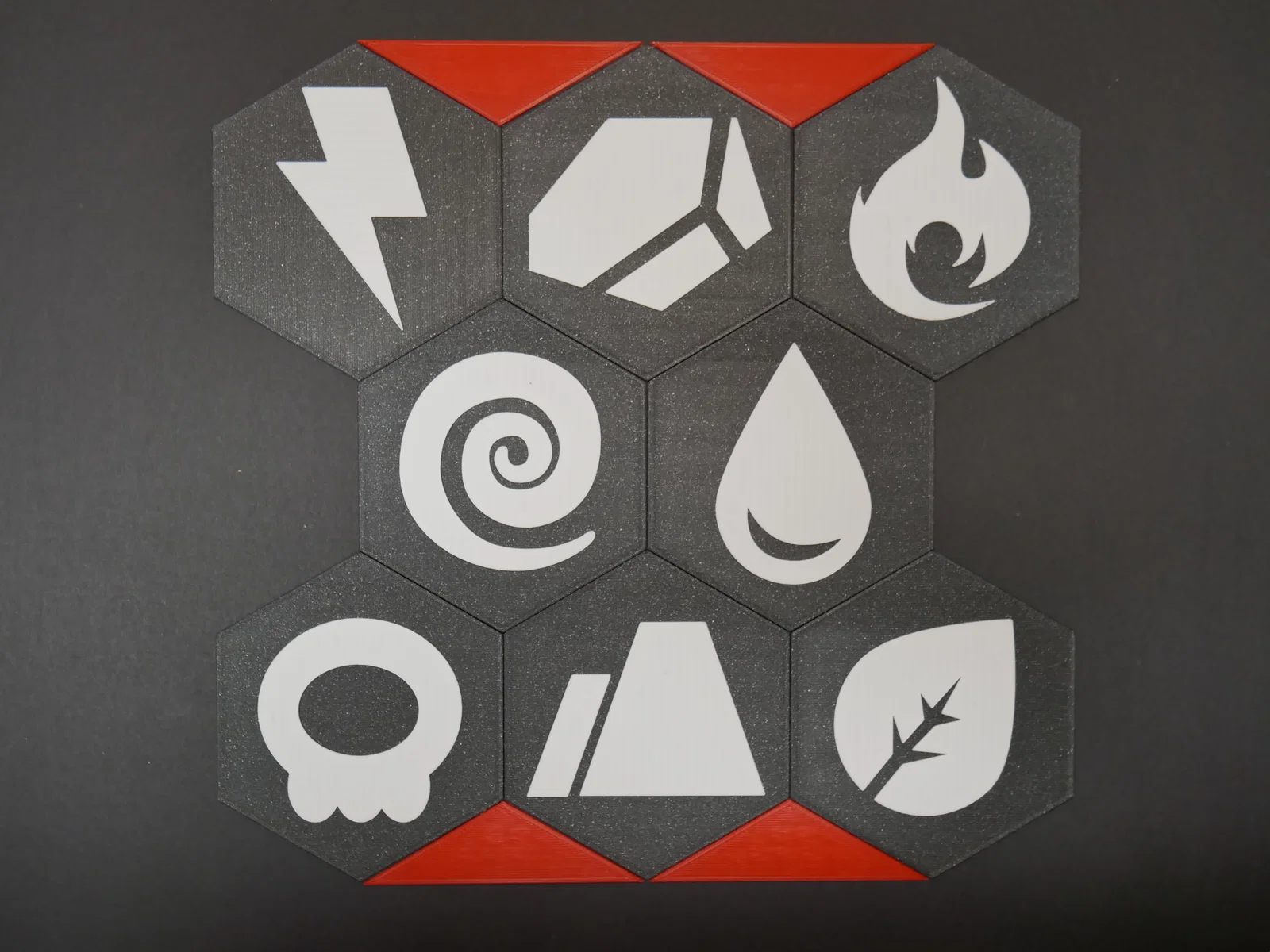

Mục tiêu của mình là làm wall art có các logo từ những thứ mình thích. Bằng cách tạo sẵn nền lục giác để đặt logo lên, mình có thể thêm từng phần bất cứ lúc nào. Kế hoạch là bắt đầu với đủ 18 hệ Pokémon. Hiện mình đã in được 8 hệ trước khi hết cuộn filament Galaxy Black mình dùng làm phần nền tile. Tám hệ đó đúng với các hệ mà từng gym leader ở vùng Kanto sử dụng. Vậy nên chỗ “tạm nghỉ” này cũng coi như khá may mắn, trong lúc chờ filament về. Sau khi hoàn thành 10 PokéTypes còn lại, mình dự định sẽ bổ sung thêm nhiều yếu tố khác cho dự án về sau. Trong đầu mình có vài ý tưởng như hình ảnh từ series Mario, Zelda và Splatoon, rồi sau đó mở rộng sang các sở thích khác không liên quan video game.

Ngoại trừ việc cộng thêm 1mm nếu tile có logo, thì mỗi phần đều cao 2mm. Với các miếng lục giác có logo hệ Pokémon trên đó, phần nền tile được in với layer height 0.2 mm và phần logo được in với 0.1 mm. Thời gian in mỗi tile mất từ vài phút đến hơn một tiếng.

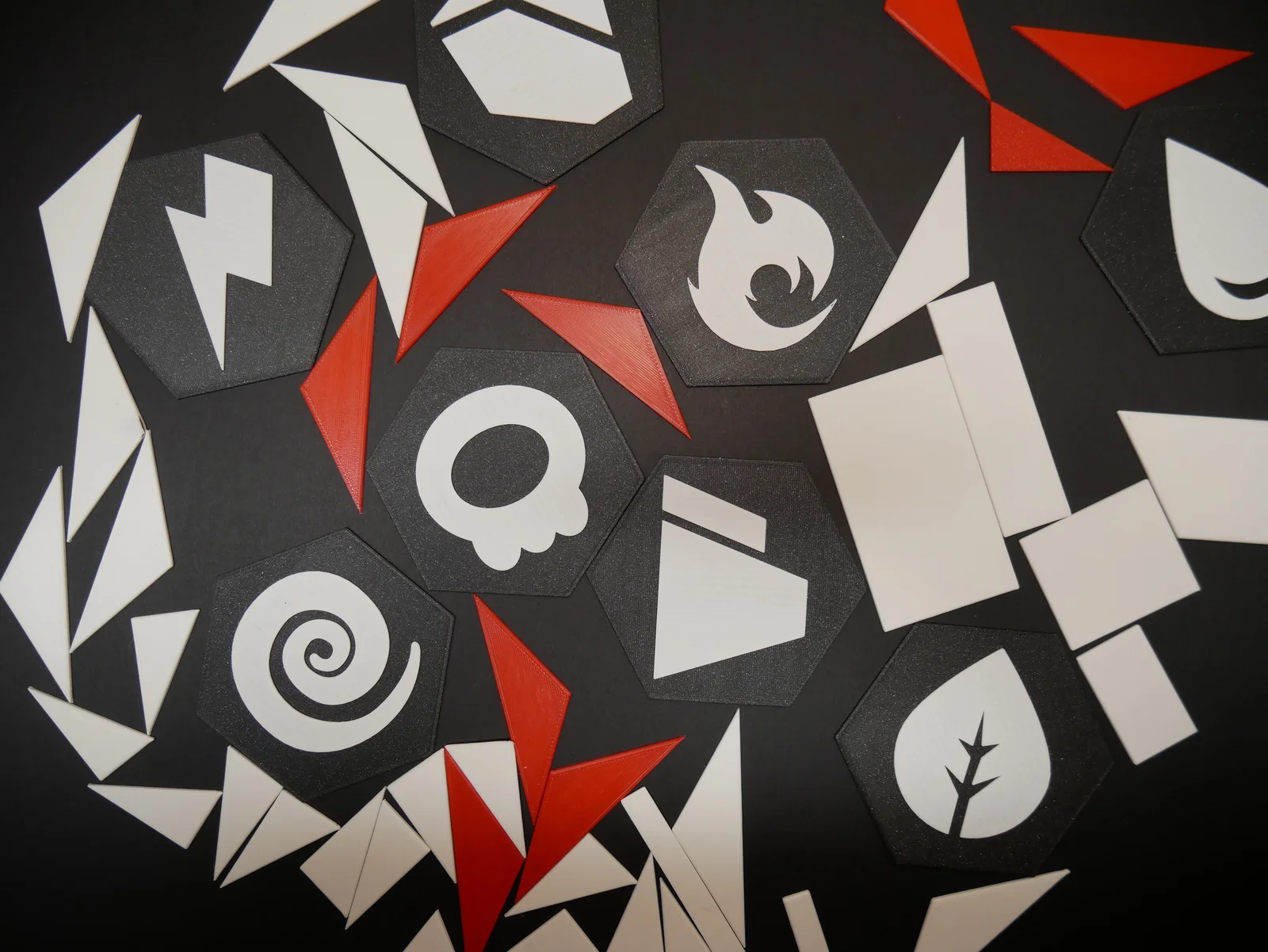

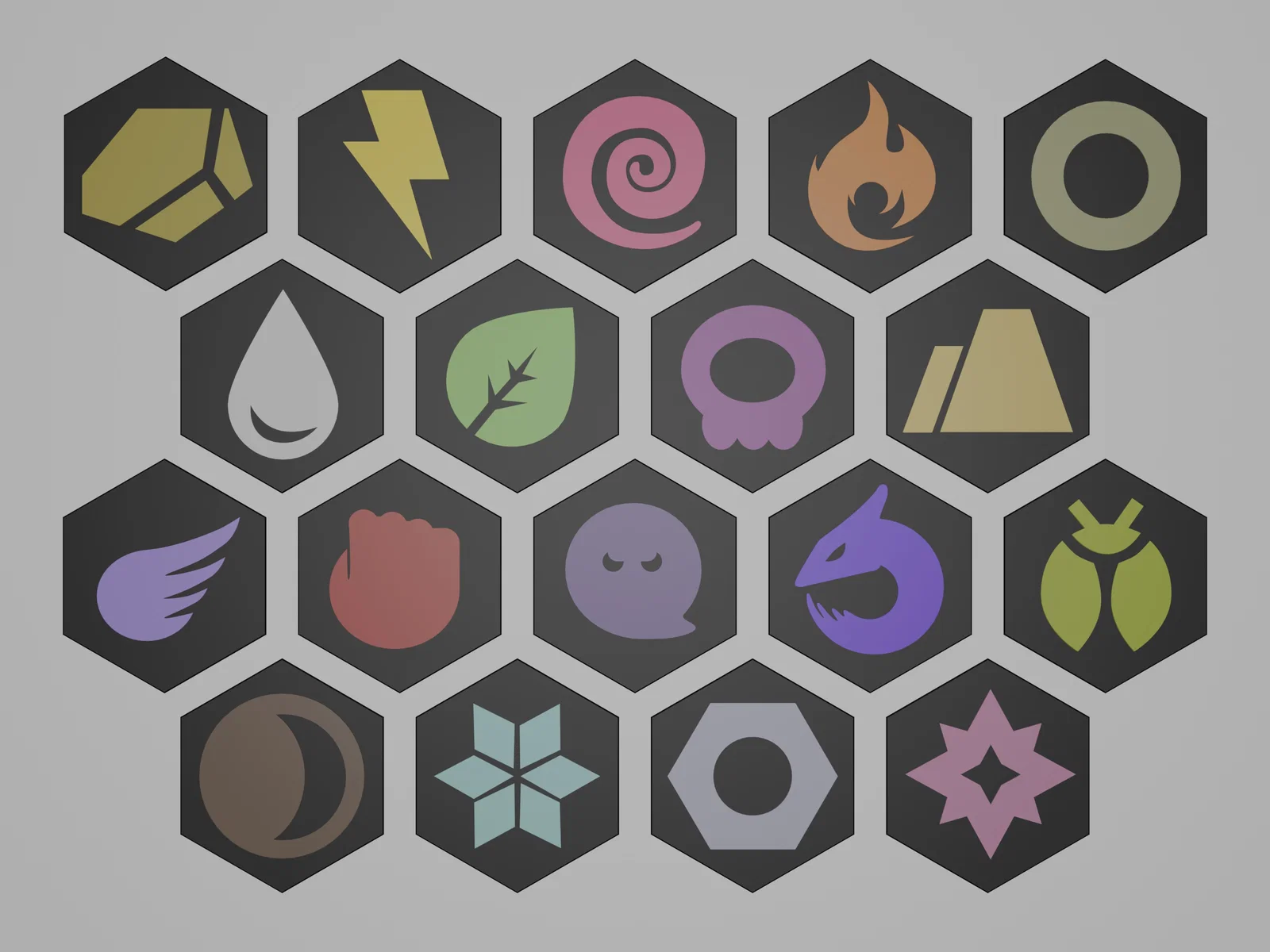

Mình xem kích thước lục giác dùng làm nền cho PokéTypes là “nhánh chính” của bộ tile. Mỗi cái dựa trên một lục giác cao 100mm tính từ đỉnh đến đỉnh (point-to-point). Từ hình lục giác chính đó, mình đã làm ra 13 hình dạng tile. Mình cũng tạo thêm các tile dựa trên lục giác cao 50 mm và 200 mm (point-to-point). Tổng cộng có 39 hình dạng và kích thước tile khác nhau. Ngoài ra còn có 18 tile có logo hệ Pokémon. Video này sẽ giới thiệu nhanh các loại tile:

Ngoài các file STL, mình cũng upload thêm các file G-code cho các tile theo chủ đề Pokémon và file 3MF mà mình dùng để tạo ra chúng. Thay đổi chính so với thiết lập mặc định gồm chỉnh Fill angle về 90 độ và đặt tọa độ ‘X25 Y100 Z200’ làm điểm nâng lên sau khi in xong. Mình cũng đính kèm luôn file Blender với tiến độ hiện tại.

* Pokémon thuộc bản quyền của Nintendo/Creatures Inc./GAME FREAK inc. Các file này được tạo bởi fan cho mục đích phi thương mại. *
