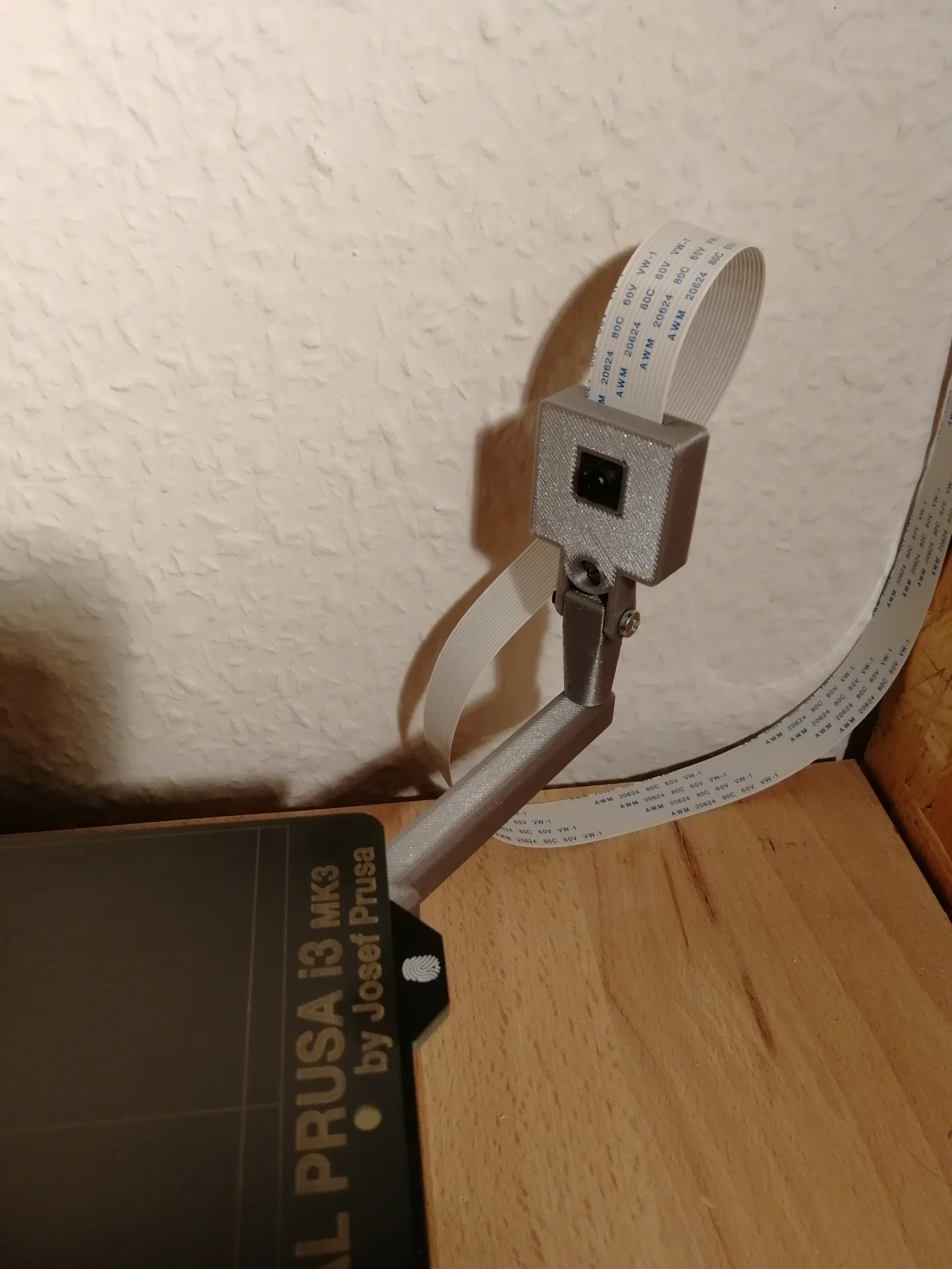

Ngàm gắn camera Raspberry Pi lên bed (Prusa MK3) – tùy biến được

Hiện tại chỉ hỗ trợ Prusa MK3 và Raspberry Pi Camera, nhưng hoàn toàn có thể thêm các máy in khác một cách dễ dàng.

Mẫu này được lấy cảm hứng rất nhiều từ jgeyer's Prusa i3 MK2/MK3 Raspberry Camera Mount và các bản remix của nó. Tuy nhiên, mọi thứ đã được thiết kế lại trong OpenSCAD để việc tùy biến về sau dễ hơn nhiều.

Parts

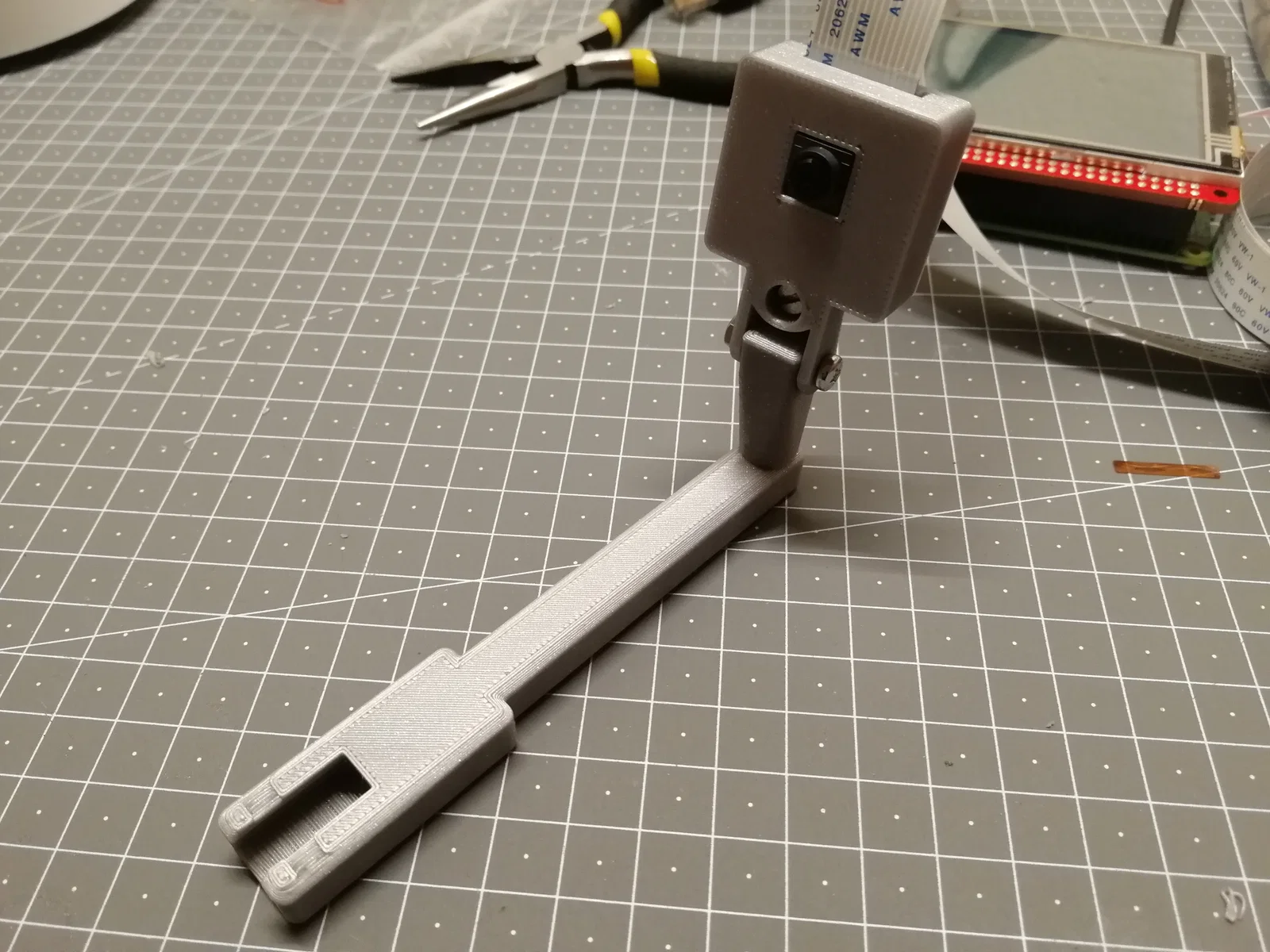

Mẫu này gồm nhiều phần để in:

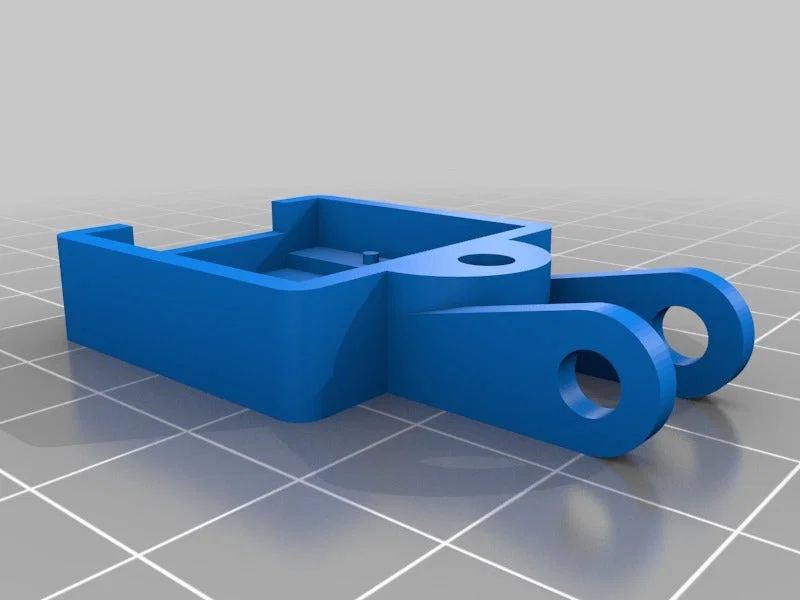

• vỏ camera vừa với Raspberry Pi Camera v2 (có thể cũng dùng được với v1)

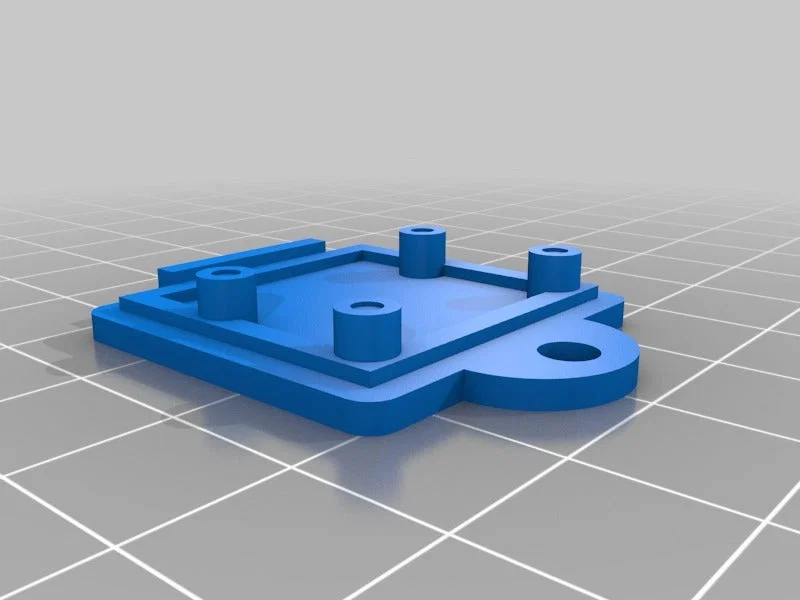

• nắp để đóng vỏ

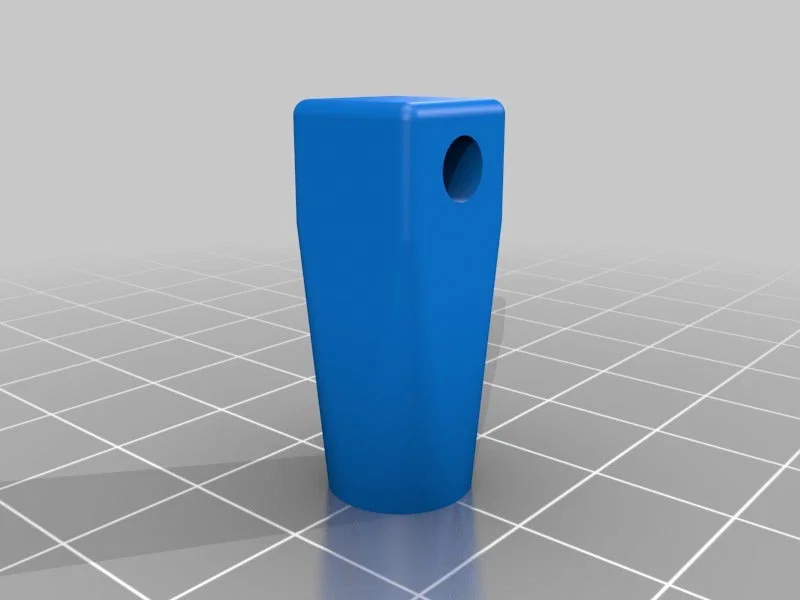

• trụ để gắn camera lên

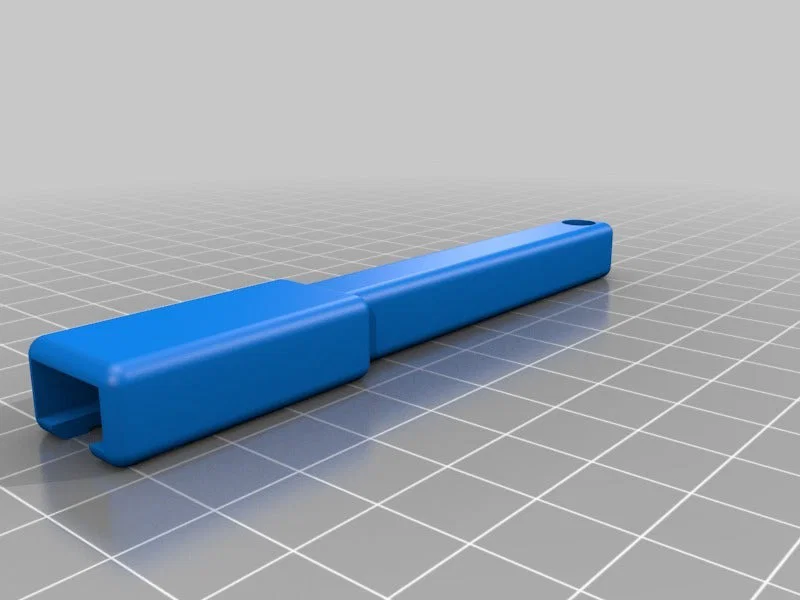

• tay đòn (arm) nơi trụ được gắn vào và là phần được gắn lên khung bed
  Tất cả được lắp bằng ốc M3. Phần arm chỉ cần trượt vào khung bed và có thể (tùy chọn) siết thêm bằng dây rút. Nhưng độ khít thường đủ tốt nên không cần dây rút.

Customizing

Thiết kế có thể tùy biến, bạn có thể chọn:

• nắp có cần bắt ốc hay không
• dây cáp đi ra ở phía trên hay phía dưới
• chiều dài của arm
• arm sẽ được gắn ở góc nào (phù hợp cả bên phải lẫn bên trái)
• chiều cao của trụ
  Nhấn "Open in Customizer" để tùy chỉnh.

Printing

Mình khuyên dùng brim khi in phần trụ. Phần arm thì in với mặt mở hướng xuống bed; độ chùng nhẹ của bridging sẽ giúp tạo độ khít vừa. Nếu máy bạn không xử lý bridging kiểu này được thì cứ lật chi tiết lại để in.

Nếu bạn in ra được, nhớ đăng một tấm “make” nha.

Sources

Mã nguồn có trên Github. Nếu bạn muốn mở rộng hoặc tái sử dụng một phần của thiết kế này, vui lòng dùng mã nguồn (nhiều file .scad) trên Github thay vì bản một file trên Thingiverse.

Rất hoan nghênh Pull Request để thêm nhiều máy in, camera hoặc các ngàm/attachment khác!

Print instructions

Printer Brand: Prusa
Printer: i3 MK3
Rafts: No
Supports: No
Resolution: 0.2mm
Infill: 20%
Filament: Prusa PLA silver
