Ngàm giữ standoff heatbed cho Prusa MK3/S/S+
Bộ clip kẹp giúp giữ và canh vị trí các standoff khi lắp lại heatbed của Prusa MK3/S/S+. Gắn vào 8 góc cụm trục Y để tự căn theo through-hole, giảm cực việc canh đủ 9 standoff. In PLA 0.2mm, cần 8 cái.
Mô tả
Mình có lúc phải tháo ra rồi lắp lại heatbed trên con MK3S vài lần trong lúc đang xử lý vụ rung lạch cạch trục Y do linear bearings. Một cái khá bực là phải canh cho đúng từng cái trong tổng cộng 9 cái standoff.

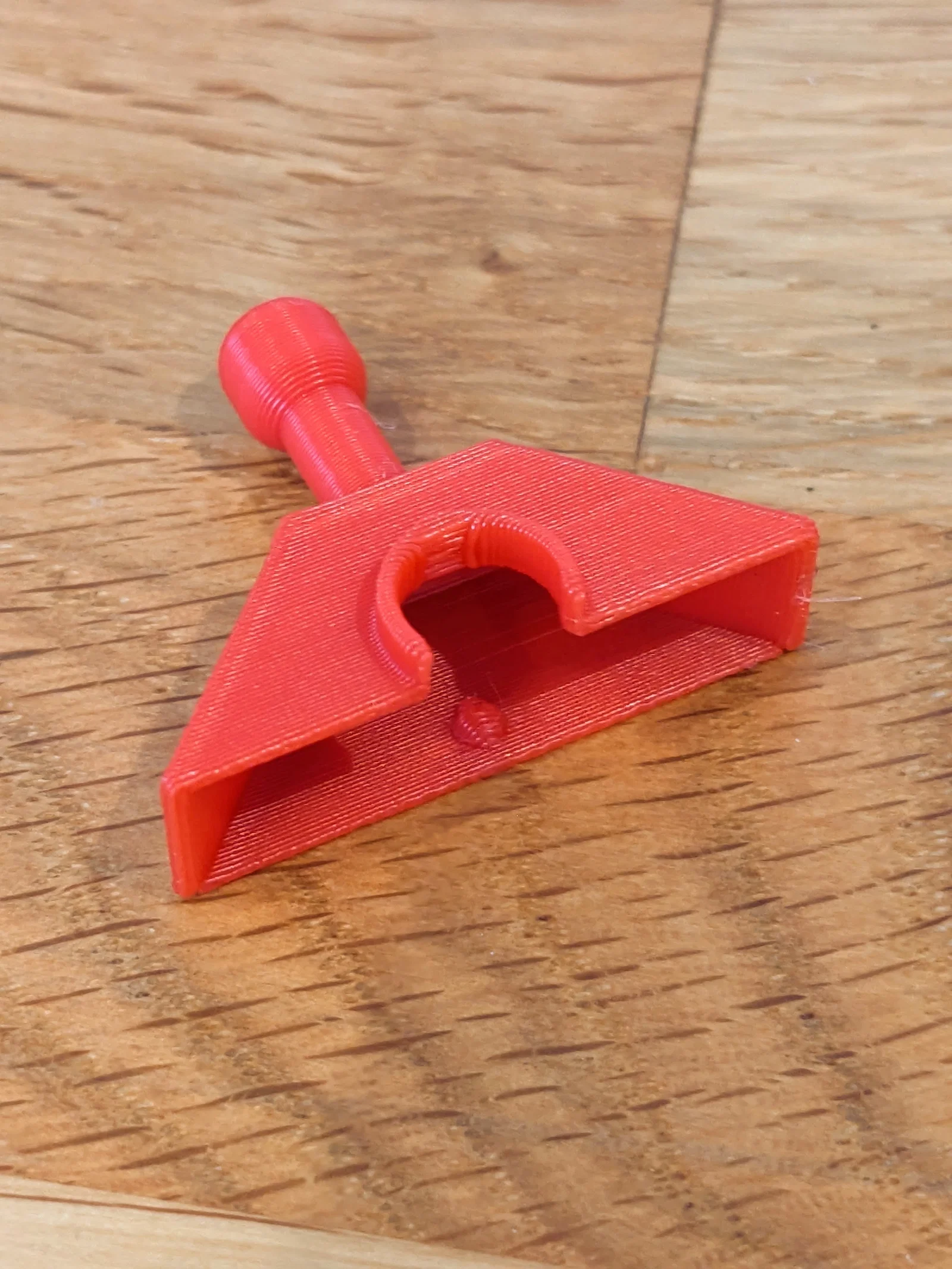

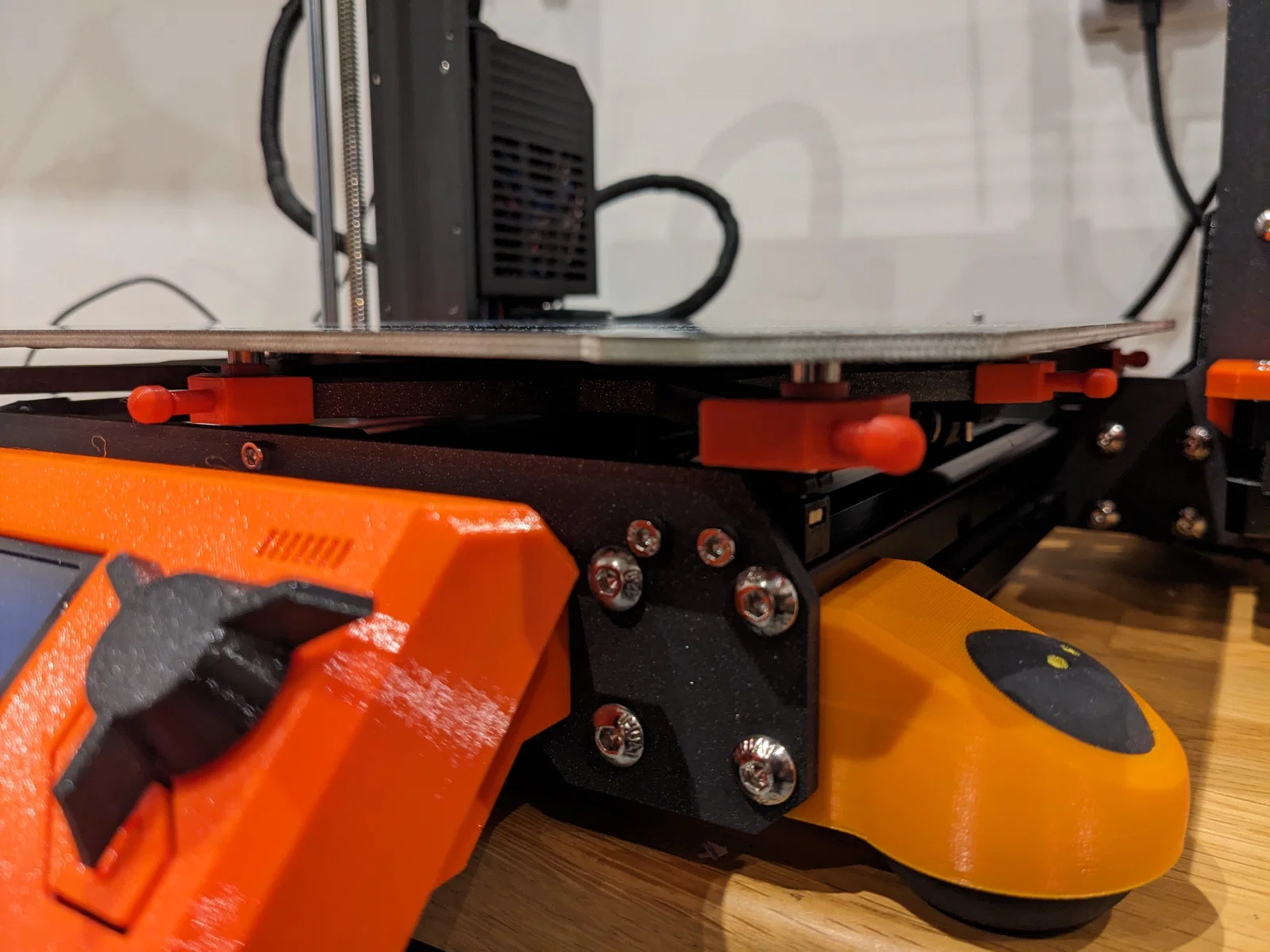

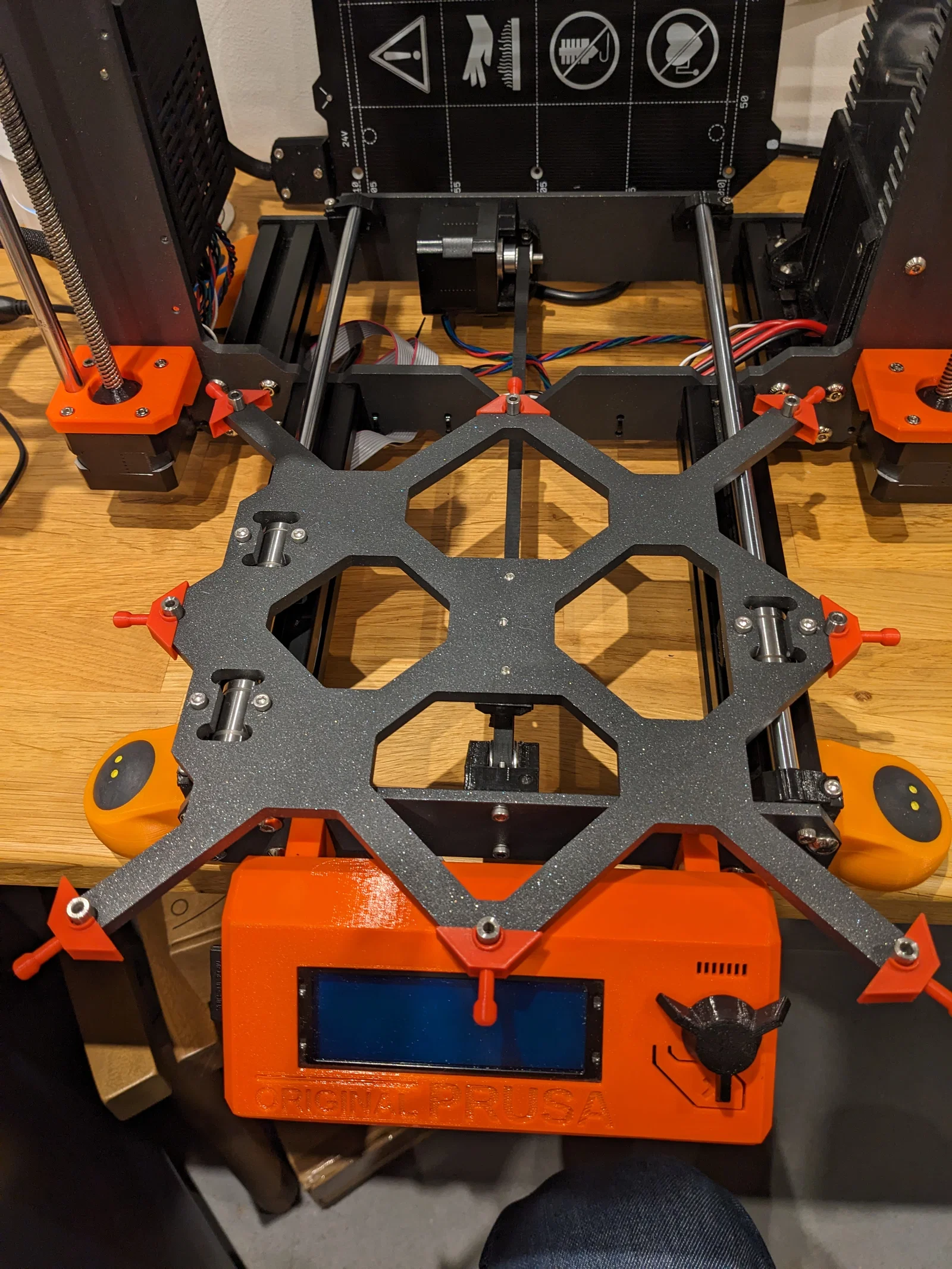

Mấy cái clip nhỏ này gắn vào 8 góc phía ngoài của cụm trục Y, và tự canh nhờ một cái “nub” nhỏ khóa vào lỗ xuyên (through-hole). Nó giữ standoff ôm khít đúng vị trí, rồi khi đã bắt ốc vào thì rút clip ra được. Bạn vẫn phải canh thủ công cái standoff ở giữa, nhưng canh 1 cái thì dễ hơn nhiều so với canh đủ cả 9 cái!
In bằng PLA với layer height 0.2mm.

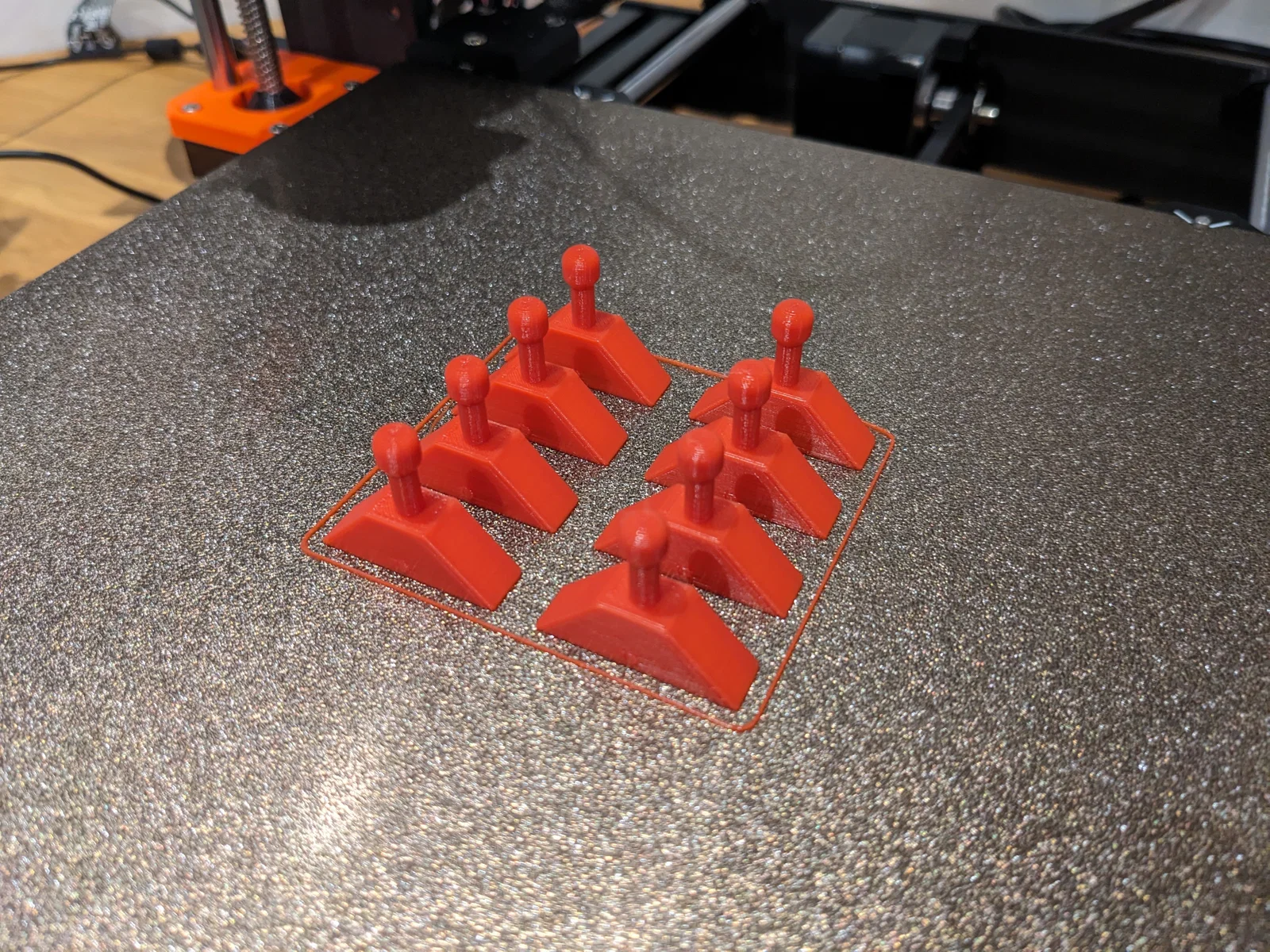

Bạn sẽ cần in 8 cái.
Note:
Độ dày y-axis carriage của mình là 6mm. Mình có thấy trên vài bản vẽ kỹ thuật là một số carriage có thể khác. Nếu carriage của bạn khác thì cho mình biết độ dày, mình có thể tạo thêm model khác để phù hợp với các phiên bản khác nhau.
