Giá đỡ PCB standoff cho tay cầm Xbox One S/X (Model 1708)

Tác giả jaeseopark_1594675

Lượt tải: 18
Lượt thích: 3
Lượt coi: 540
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 2 file · 2 MB· 2 MB

File 2 2 MB

xb1-controller-guts-bracket_1777767085.stlSTL · 924,1 KB
xb1-controller-guts-bracket_1777767086.f3dF3D · 1,1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #369171
Danh mục: DIY
Ngày đăng: 03/05/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự

Mô tả

Mình đang làm một dự án cần tháo toàn bộ phần “ruột” của tay cầm Xbox One S ra khỏi vỏ zin và chuyển sang một bộ vỏ khác. Vỏ zin trước đó cũng đóng vai trò làm trụ/giá đỡ (standoff) cho các bảng mạch (PCB) để giữ mọi thứ cố định, nên mình phải tìm một bracket/mount standoff thay thế.

Thiết kế này được tạo dựa trên bản scan PCB tại: https://acidmods.com/forum/index.php?topic=43204.0.

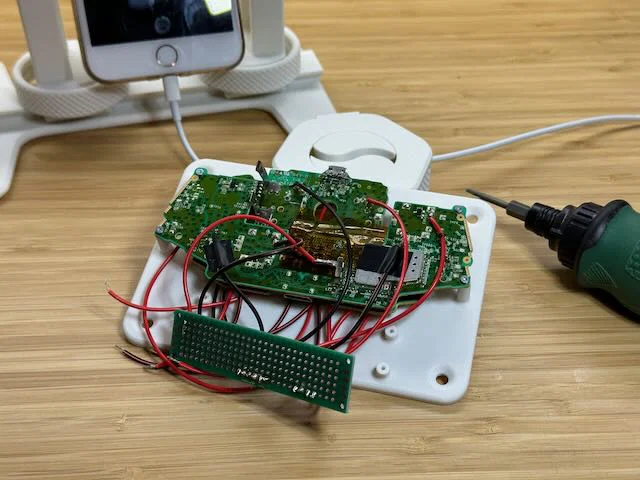

Hình ảnh minh hoạ là một phiên bản cũ hơn, lúc đó mình thử gắn thêm một proto board 80x20 mm bên cạnh các PCB của Xbox, nhưng không chừa đủ chỗ cho dây cáp và các phần liên quan, nên cuối cùng mình bỏ nó khỏi model. File STL đã upload hiện tại chỉ còn bao gồm phần giá đỡ cho các PCB chính của Xbox.

Hãy dùng lại các con ốc zin bạn lấy được khi tháo tay cầm. Nếu bạn không còn giữ ốc nữa thì cần dùng ốc M2 caphead.
