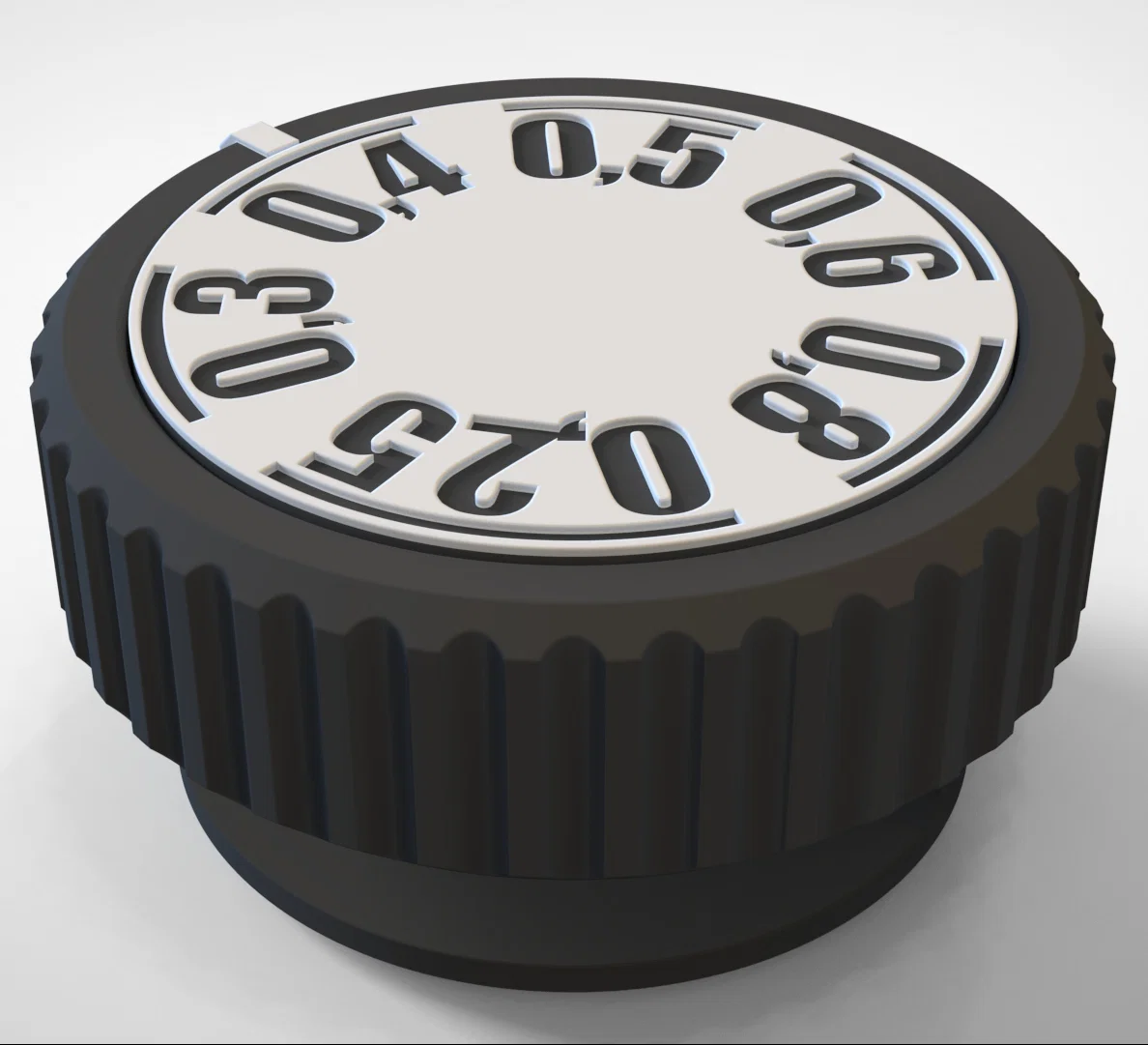

Nozzle Indicator – Bộ chỉ báo nozzle đang gắn

Giới thiệu và bối cảnh

Nếu bạn có nhiều hơn cái nozzle 0.4mm “chuẩn” – và nếu bạn chỉ có mỗi cái này thì cũng nên cân nhắc sắm thêm ít nhất một nozzle 0.25mm vì nó mở ra rất nhiều khả năng – thì gần như chắc chắn là bạn đã từng bắt đầu in với nhầm nozzle và tới layer 1 hoặc layer 2 mới phát hiện có gì đó không ổn. Vì vậy, việc có một cách nào đó để ghi nhớ nozzle đang gắn là rất quan trọng.

Mẫu "Nozzle Indicator" này được làm ra để hỗ trợ đúng mấy tình huống đó: giữ một ghi chú đơn giản về nozzle đang lắp. Mình biết ý tưởng này không mới, nhưng dù sao đây cũng là một món mình làm cho bản thân và muốn chia sẻ với cộng đồng.

Đây là một dự án print-in-place, ngoại trừ cái miếng chỉ thị màu trắng nhỏ.

Mình hoàn toàn có thể gộp luôn chi tiết này thành một phần của cụm lắp ráp, nhưng tạm thời mình để rời vì như vậy sẽ phải đổi filament liên tiếp. Mà hiện tại chỉ có một phần rất nhỏ trong số bạn có bộ MMU.

Slicing và quá trình in.

Dự án này, giống các dự án trước, với mình là một quá trình khám phá khả năng của in 3D hơn là bài tập thiết kế/phát triển sản phẩm. Vì vậy, dù đây là bản in hai màu, bạn chỉ cần đổi filament một lần. Mình cũng đang đẩy giới hạn của máy về độ phân giải tối đa, nên những gì bạn thấy ở hình dưới là kết quả in với nozzle 0.25mm và layer height 0.12mm, đồng thời in chi tiết theo kiểu lật mặt (xem file 3mf). Cách này giúp đạt bề mặt rất đẹp ở mặt có số chỉ thị.

Mình biết với nhiều người thì chuyện này có thể thấy “nhỏ thôi mà”, nhưng mình nhắc lại là có rất nhiều bạn mới bước vào thế giới in 3D. Ngày nào mình cũng nhận tin nhắn hỏi về những thứ có thể là cơ bản với người đã làm lâu, nhưng với người mới thì mọi thứ đều mới mẻ, nên các câu hỏi đó hoàn toàn hợp lý.

Vì vậy, các bạn có kinh nghiệm rồi thông cảm nếu mình có “chỉ” thêm vài thứ ở đây. Bạn sẽ thấy điều này trong một số dự án của mình. Mình làm vậy và sẽ tiếp tục làm, vì nếu không có những chia sẻ như thế thì hành trình của mình chắc chắn khó hơn rất nhiều. Cảm ơn những ai đã giúp mình trước đây và vẫn đang giúp mình! Mình còn xa mới được xem là chuyên gia, nhưng ít nhất cũng biết nhiều hơn người mới. Không phải khiêm tốn giả đâu: mình sẽ cố gắng đưa thêm một chút kiến thức vào dự án, ngoài chuyện chỉ tải về rồi in.

Print-in-place.

Như mình nói, cái mà ta hay gọi là print-in-place thật ra chỉ là một bộ chi tiết có chuyển động tương đối với nhau mà không cần lắp ráp, tức là in xong lấy ra dùng luôn. Đôi khi các phần có thể hơi dính, và bạn cần dùng lực một chút để bẻ tách những điểm có thể bị “cầu” vật liệu (bridging). Một điểm khác cần lưu ý với kỹ thuật này là "flow rate" của vật liệu; nếu không chuẩn, nó có thể gây ra nhiều vấn đề.

Nozzle 0.4 vs 0.25mm.

Bạn sẽ thấy có hai phiên bản của mẫu này: một bản chuẩn cho nozzle 0.25mm và một bản cho nozzle 0.4mm; với bản 0.25mm bạn sẽ đạt mức chi tiết cao hơn nhiều. Vì vậy nếu bạn có nozzle này thì đây có thể là lựa chọn tốt nhất, dù thời gian in sẽ hơn gấp đôi.

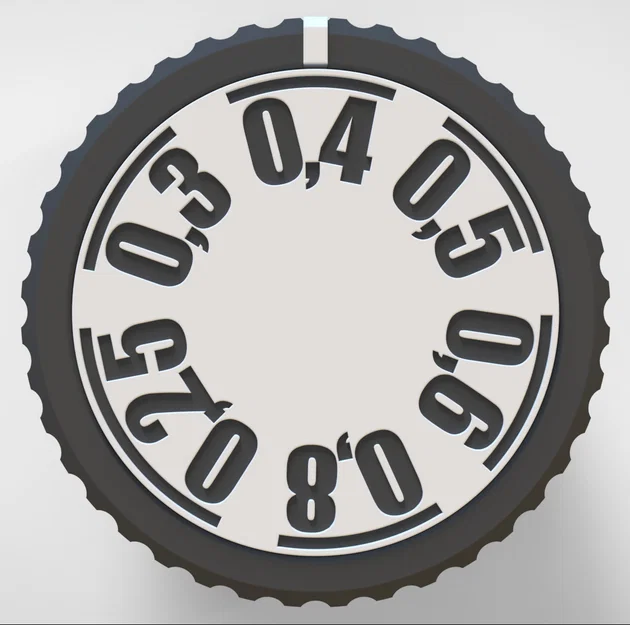

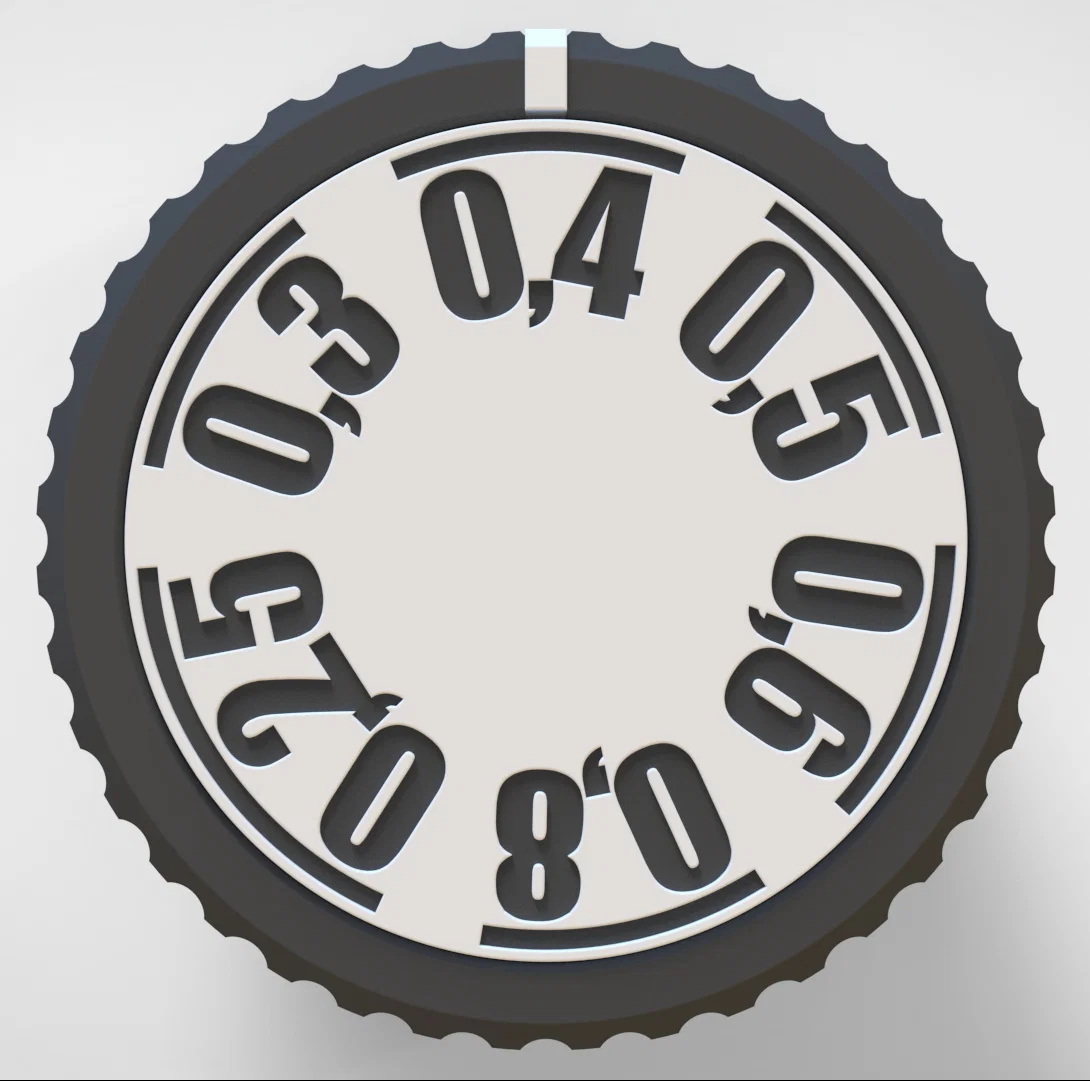

Mẫu vẫn có thể in bằng nozzle 0.4mm như thường lệ, và như mình nói ở trên, nozzle 0.25mm sẽ cho mặt số chi tiết hơn. Kết quả có thể thấy ở hình dưới.

Bên trái là nozzle 0.25mm, cái còn lại là nozzle 0.4mm.

Cách sử dụng

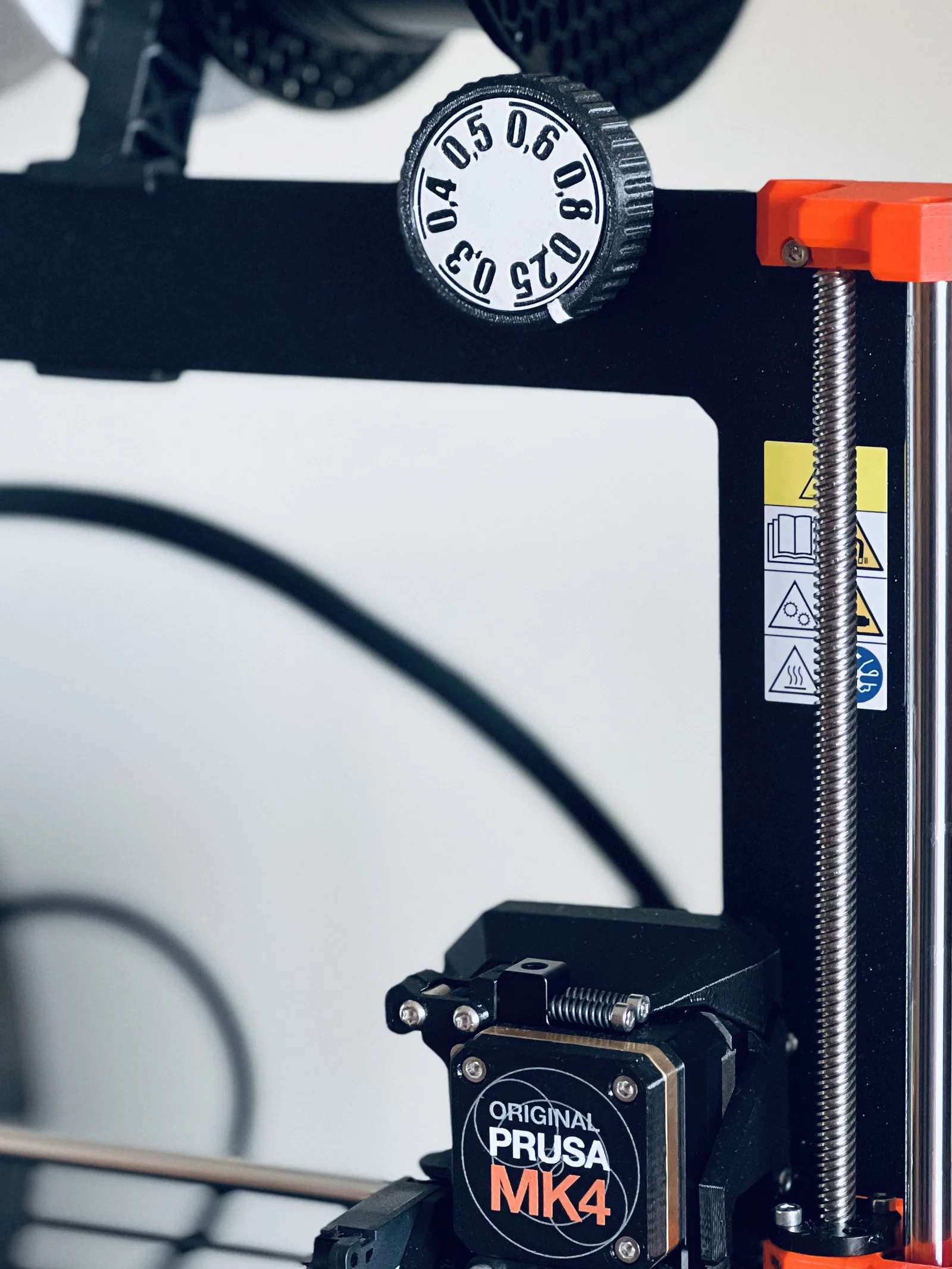

Để dùng, bạn chỉ cần gắn nó lên phần khung kiểu gantry của máy in là xong. Mẫu này đã được test với PRUSA Mk4, nên mình không đảm bảo nó sẽ vừa với Mk3. Nếu ai cần mẫu cho Mk3, cứ nhắn mình biết độ dày của phần máy ở vị trí đó để mình chỉnh lại.

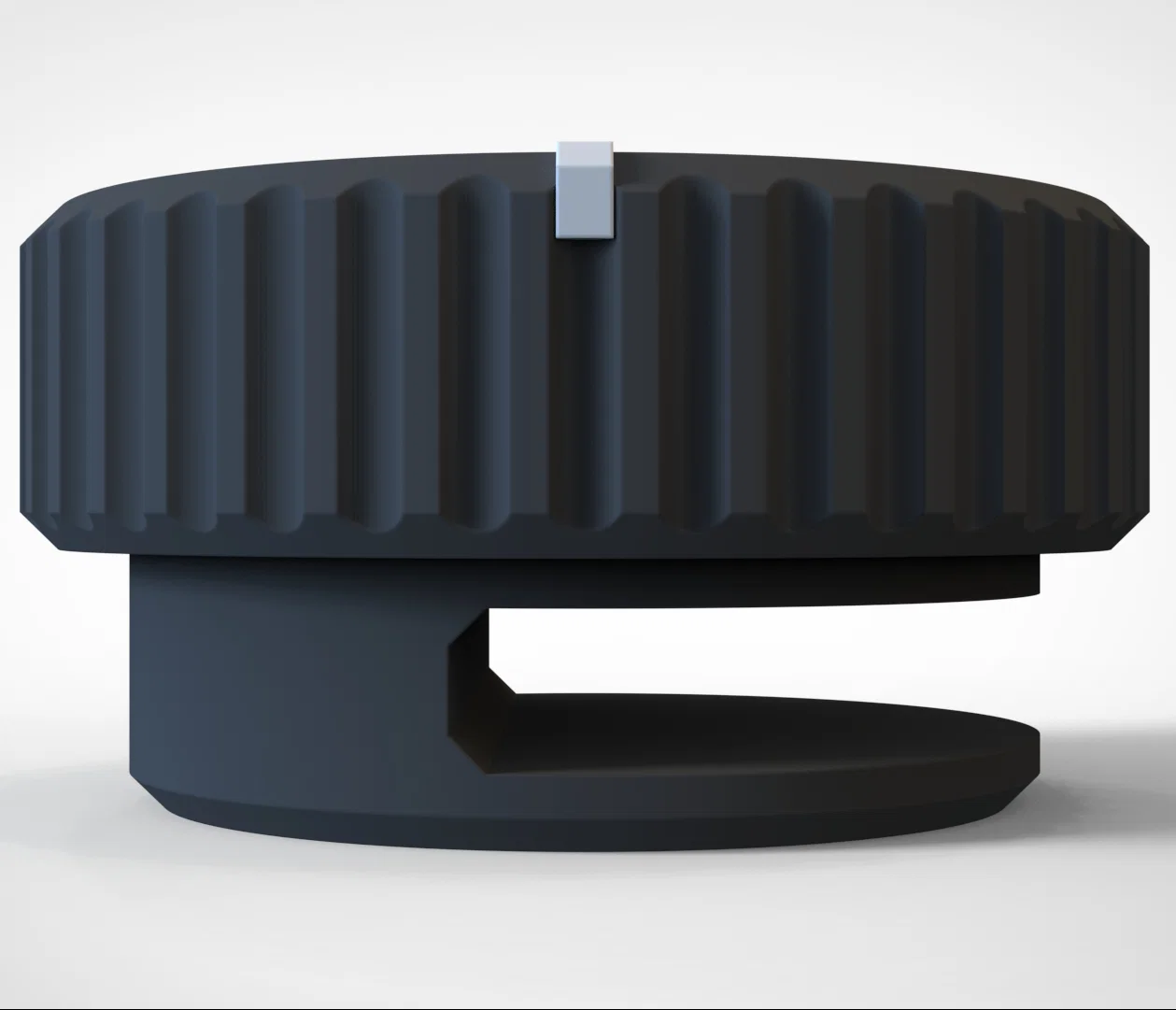

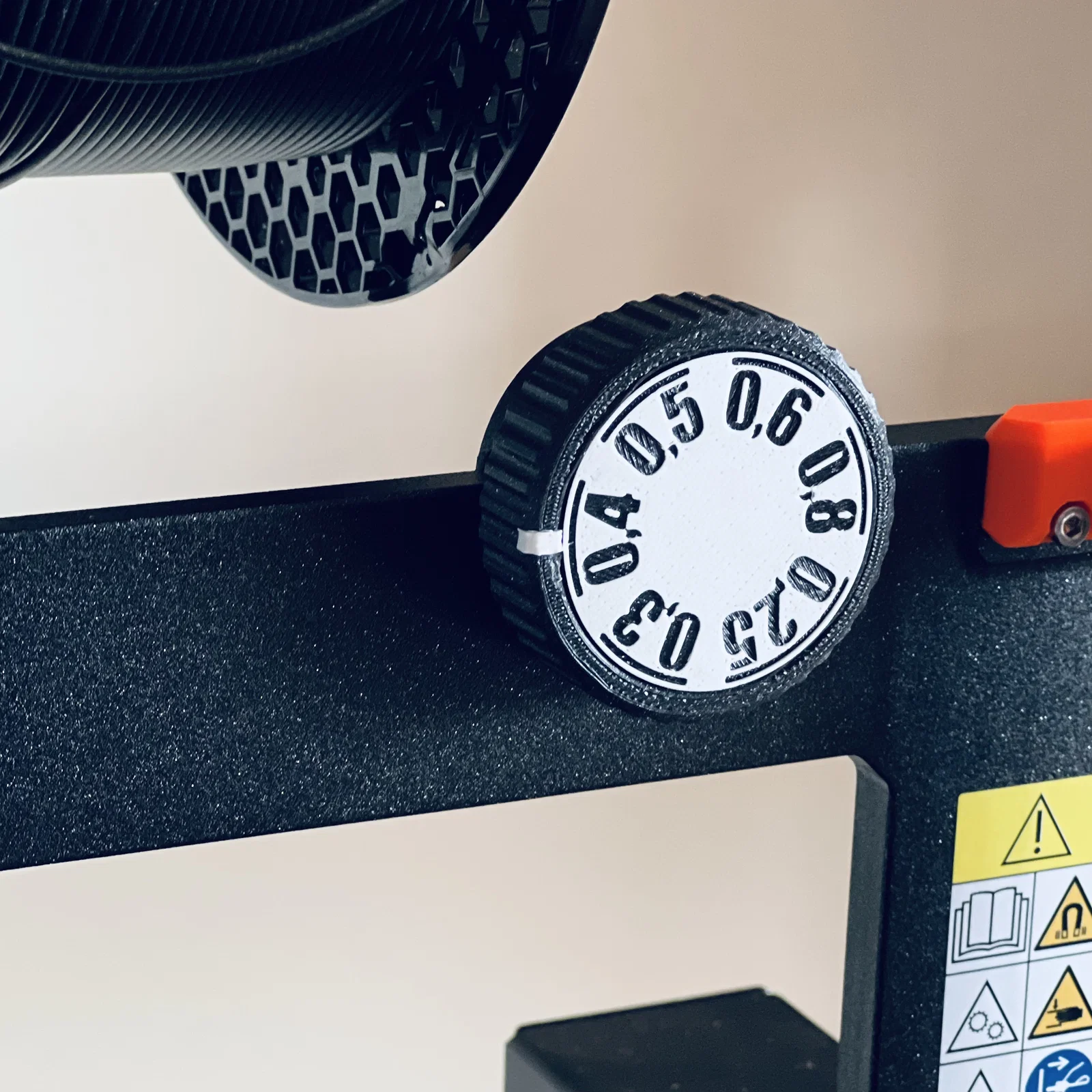

Gắn lên máy in bằng cái rãnh (slot) có thể thấy trong hình bên dưới.

Cấu trúc support.

Dự án này có support, một cái ở giai đoạn đầu ngay từ first layer nhằm giảm số lần đổi filament, và một cái nữa về cuối bản in. Cả hai đều dễ tháo và không để lại dấu đáng kể trên chi tiết.

Chúc bạn in vui,

Change Log

• (05-04-2024) - Phát hành lần đầu
• (06-04-2024) - Tối ưu setting trong slicer và fit tốt hơn cho nozzle 0.4mm

Ủng hộ designer:

Thiết kế này miễn phí để phục vụ cộng đồng, nhưng nếu bạn thích các thiết kế của mình và muốn đóng góp, bạn có thể donate qua buymeacoffee  hoặc paypal, hoặc tốt hơn nữa là tham gia “My Club” của mình trên printables.com, mình sẽ rất trân trọng.
