Pát gắn Dragino DLSO8N LoRaWAN Gateway & kẹp gắn antenna

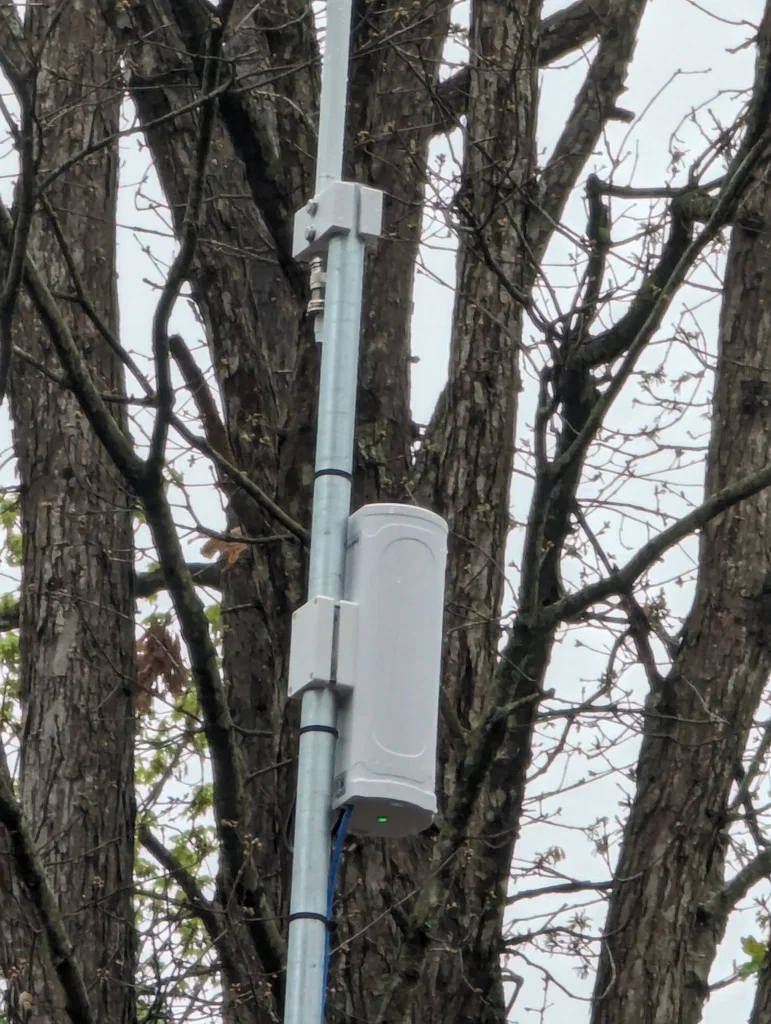

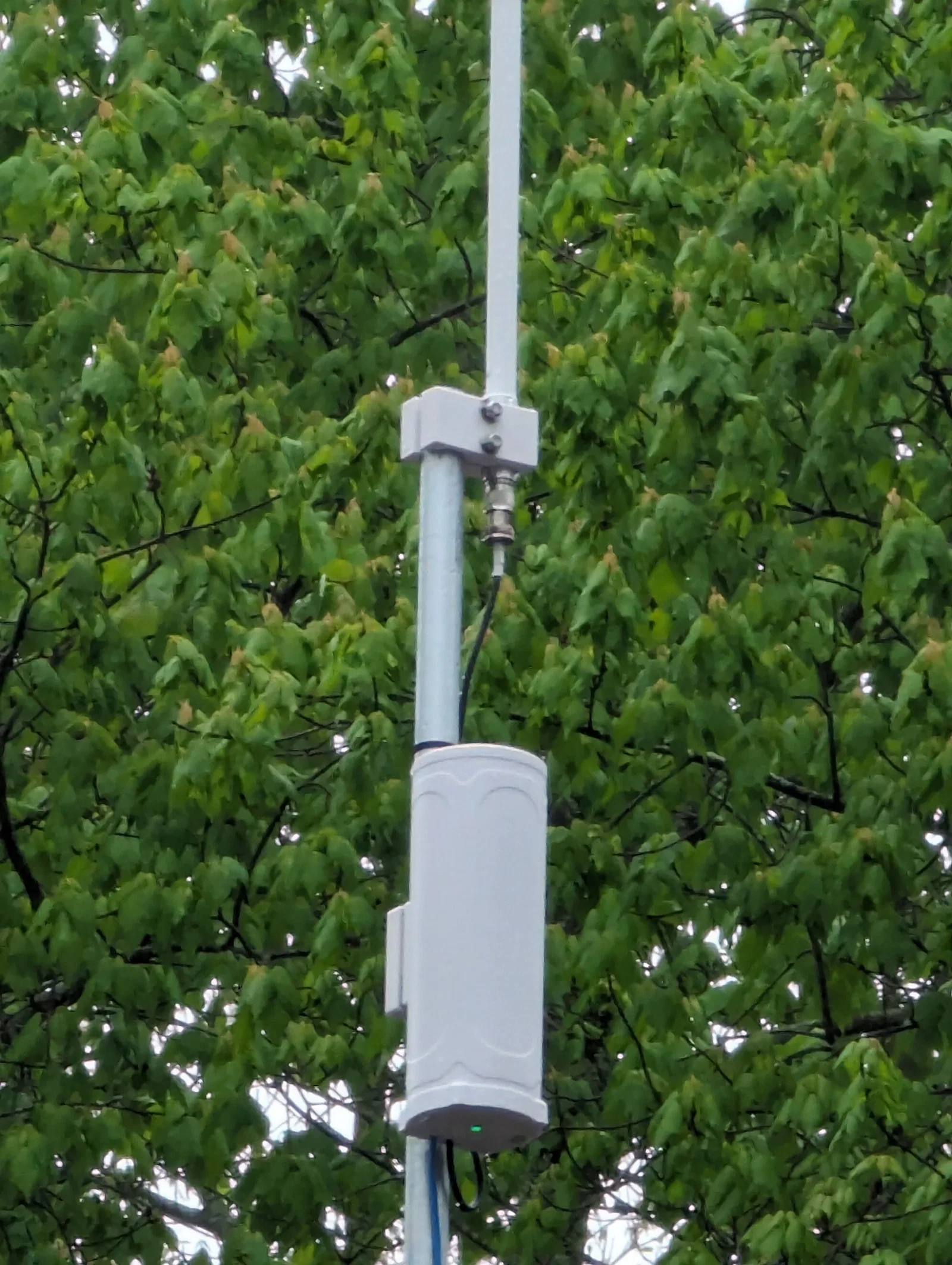

Cái Dragino DLSO8N Outdoor LoRaWAN Gateway có sẵn bộ pát/bracket để gắn cả thân gateway lẫn antenna nhưng mình không thích lắm. Nên mình tự thiết kế bracket của riêng mình để thay thế. Các bracket này thiết kế cho ống EMT conduit 1". Một cây dài 10' là đủ cứng cáp cho gateway này.

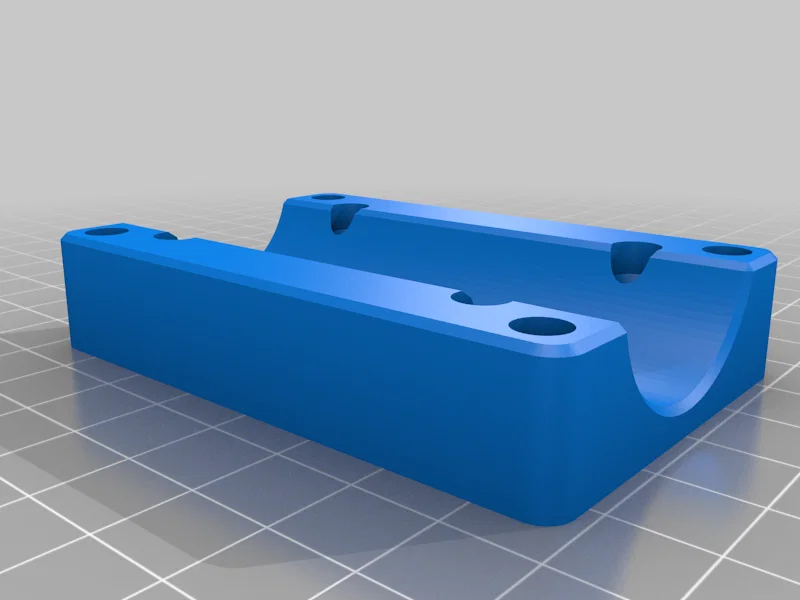

Bracket Dragino_Base.stl bắt vào thân gateway bằng các con vít Phillips nhỏ (hoặc JIS?) đi kèm. Cần (4) insert nhiệt M4 và (4) vít M4x25 đầu trụ lục giác (xem danh sách linh kiện bên dưới). Gắn bracket này vào DLSO8N trước.

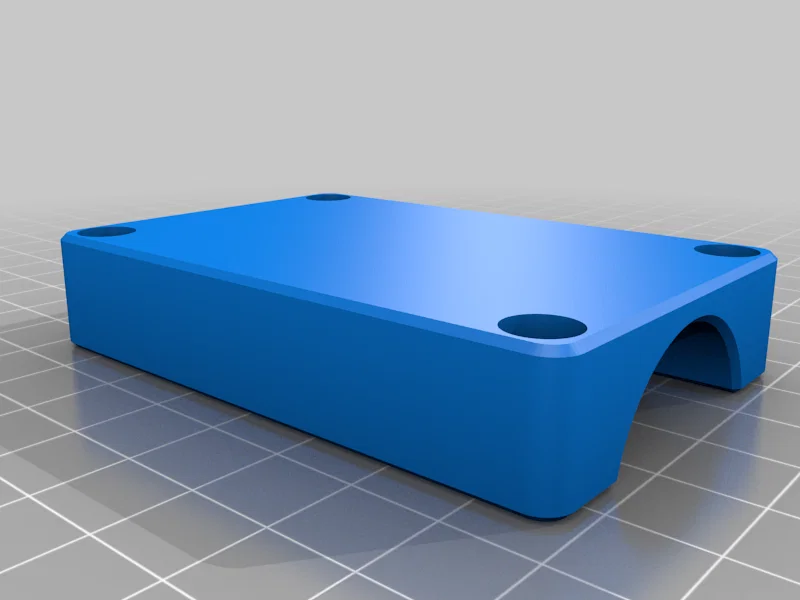

Dragino_Clamp.stl kẹp vào phần base. Có thể lắp lỏng với base bằng 4 vít M4 đầu trụ, sau đó trượt lên ống EMT 1" và siết lại bằng khóa lục giác 3mm.

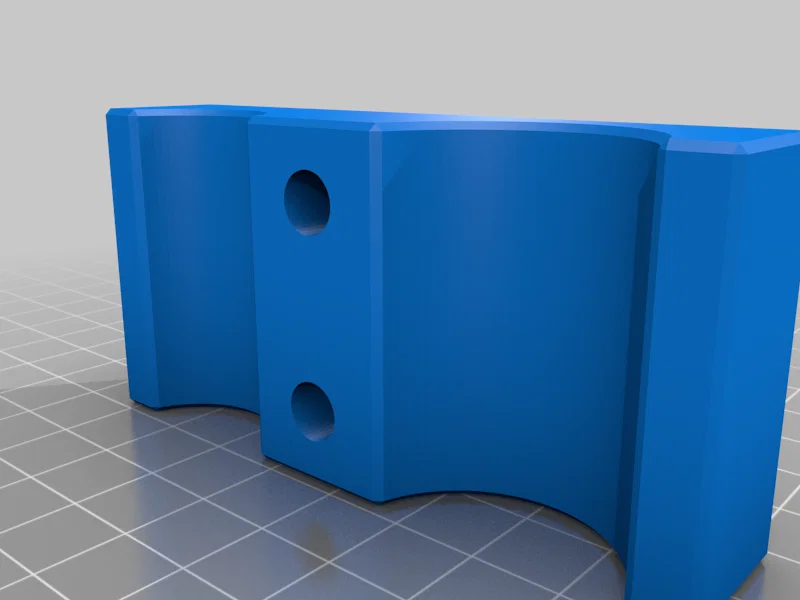

Dragino_Antenna_Bracket.stl dùng để kẹp antenna lên ống EMT 1". Cần 2 cái. Có thể lắp lỏng trước rồi gắn lên đầu ống EMT 1" sau khi đặt DLSO8N đúng vị trí mong muốn. Cần (2) vít lục giác ren suốt 1/4"-20 x 2", (4) long đền inox 1/4", và (2) đai ốc hãm nylon 1/2"-20 (xem danh sách linh kiện bên dưới).

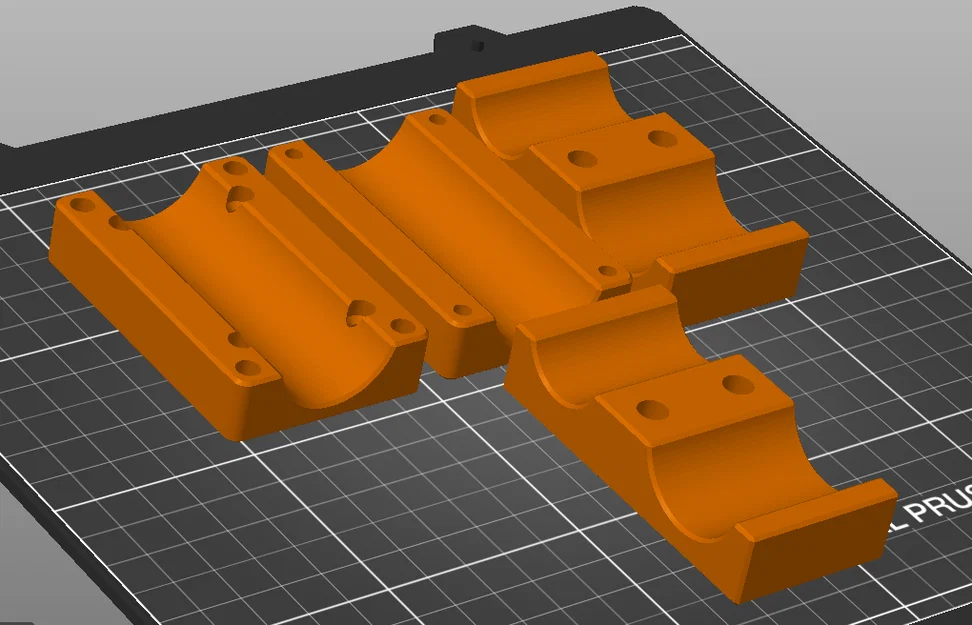

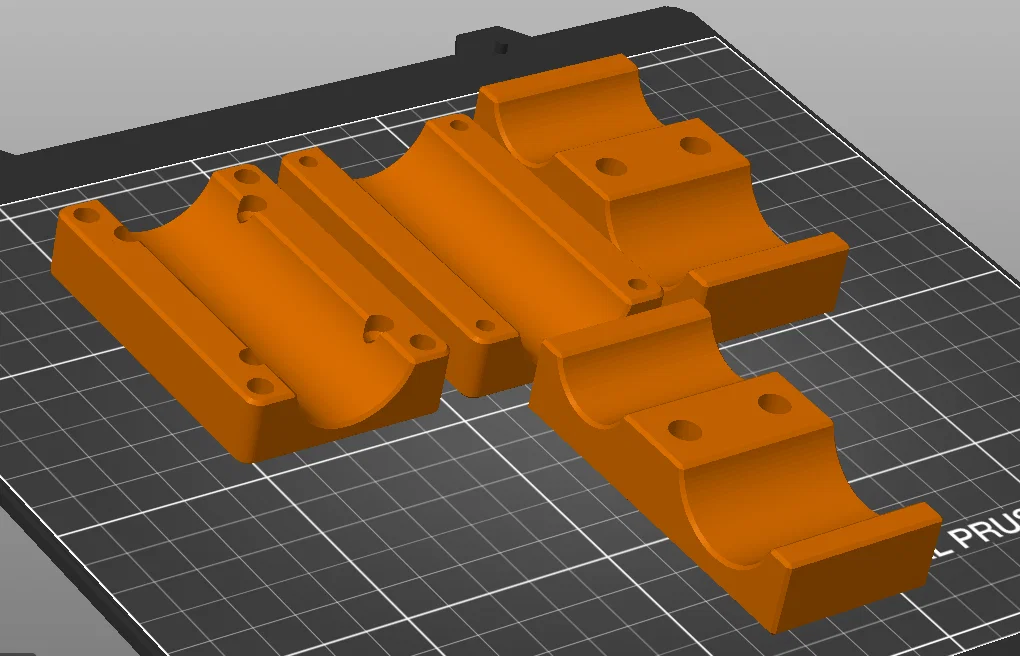

Sau khi import vào slicer thì phải xoay đúng hướng các chi tiết. Dragino_Clamp.stl cần xoay 180 độ theo trục X hoặc Y để rãnh cong quay lên trên. Dragino_Antenna_Clamp.stl cần xoay 90 độ theo trục Y để các rãnh cong quay lên trên. Cần 2 cái antenna clamp.

Đặt infill 25% gyroid, và số perimeter vỏ theo phương đứng tối thiểu 6. Không bắt buộc bật support, nhưng sẽ cho bề mặt tựa trong lỗ của vít M4 đầu trụ đẹp hơn. Mình dùng Prusament Signal White PETG để đồng màu với DLSO8N, nhưng vật liệu nào chịu thời tiết ngoài trời ổn là dùng được.

Có thể bạn thắc mắc sao có chi tiết dùng hệ mét, có chi tiết dùng hệ inch. Nói chung là mình có sẵn bộ ốc inox 1/4"-20 trong kho. Bạn có thể dùng ốc M6, nhưng sẽ bị hơi lỏng. Mình có đính kèm file Fusion 360 nếu bạn muốn tùy biến.

Danh sách linh kiện từ McMaster Carr:

• (4) insert nhiệt M4 94459A170
• (4) vít đầu trụ lục giác inox M4x25 91292A122
• (2) vít lục giác inox 1/4"-20 92240A550
• (4) long đền phẳng inox 1/4" 92141A029
• (2) đai ốc hãm nylon inox 1/4"-20 91831A029

Print Settings

Printer Brand:

Bambulabs

Printer:

Bambu X1C

Rafts:

No

Supports:

Yes

Resolution:

0.12mm lý tưởng, 0.2mm vẫn chạy ổn

Infill:

25% Gyroid

Filament: Prusament PETG Signal White

Notes:

Support không bắt buộc, nhưng nếu bật sẽ cho bề mặt tựa tốt hơn cho vít M4 đầu trụ.

Category: Electronics
