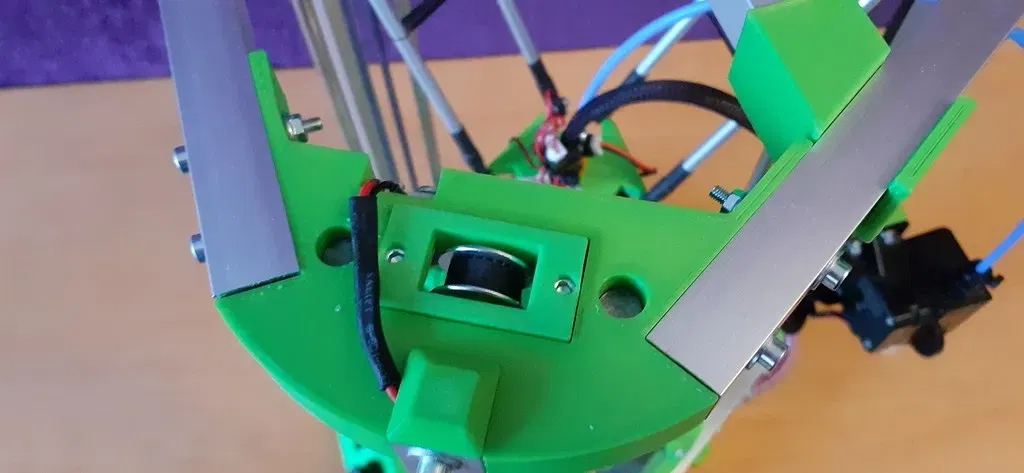

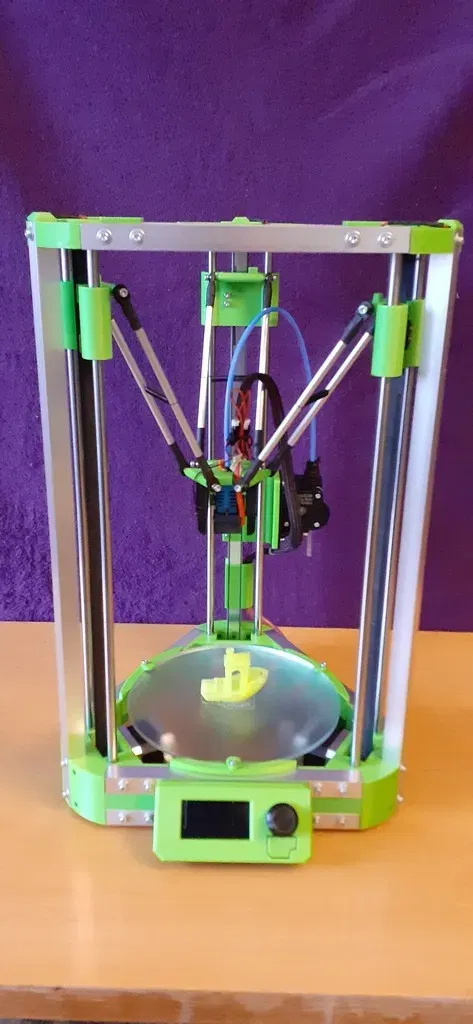

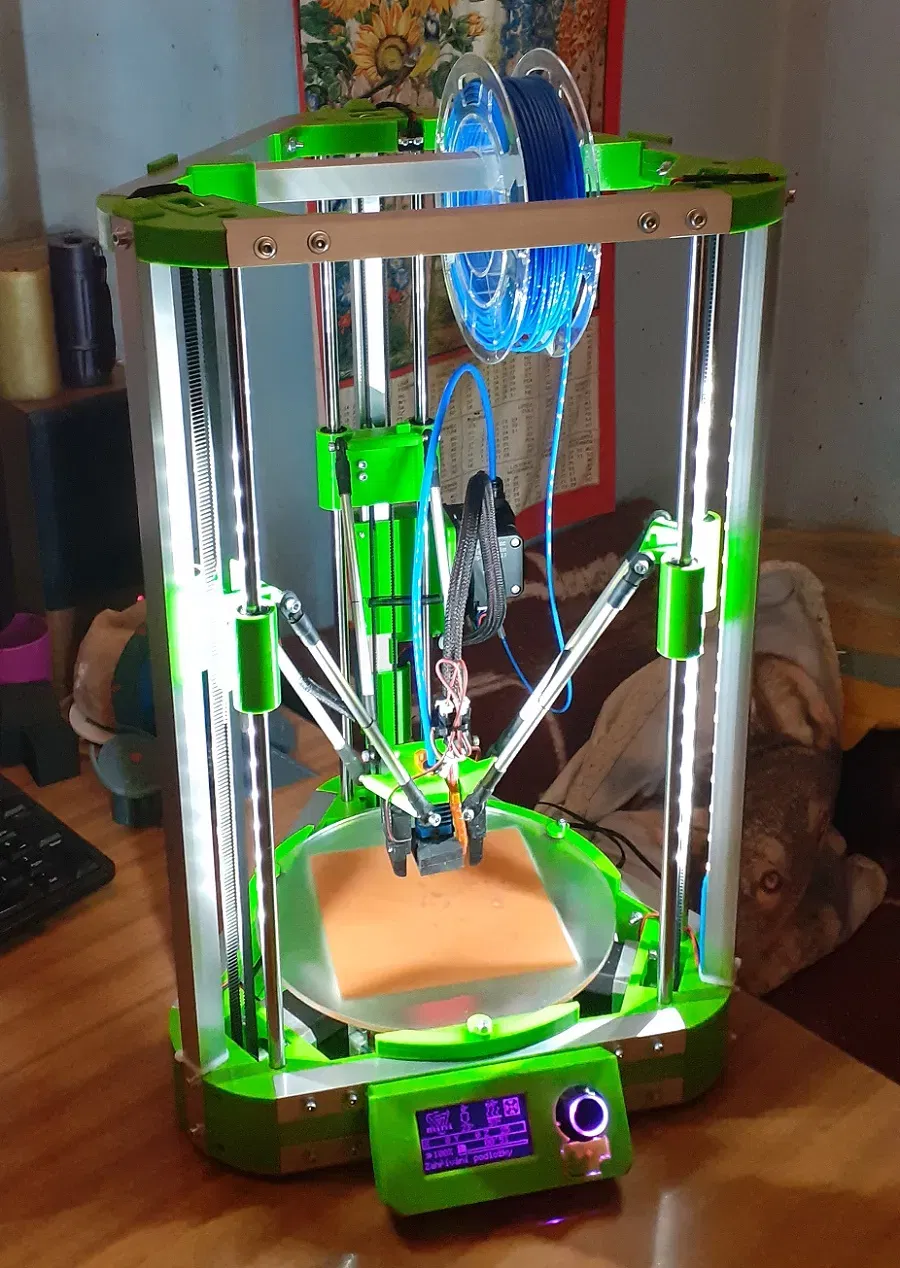

C-MINI, một máy in Delta nhỏ gọn

Xin chào, đây là máy in 3D Delta mới sáng bóng của tôi. Đây là một sự tiến hóa của Delta Cassandra cũ hơn của tôi, vì có khung tốt hơn, động cơ mạnh mẽ hơn và nhiều thứ khác...

Kích thước: 300x320x460mm

Thể tích in: đường kính 160mm, chiều cao 170mm

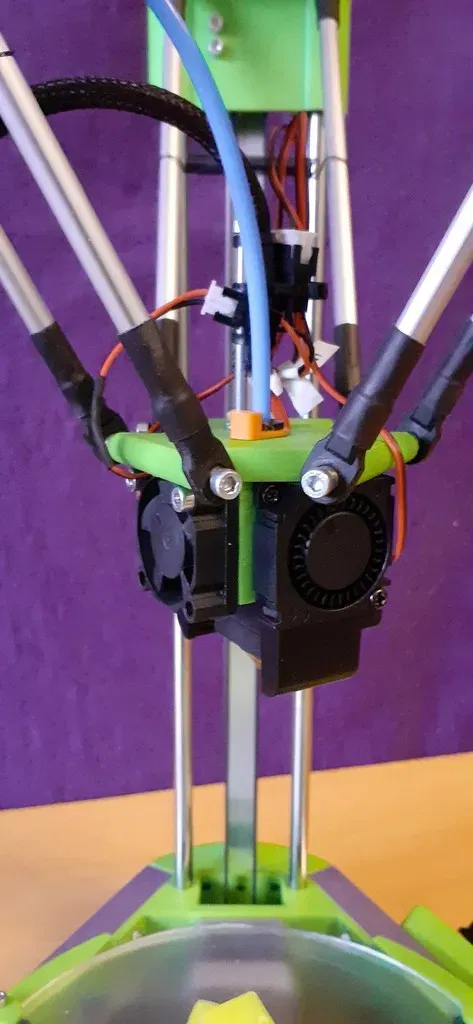

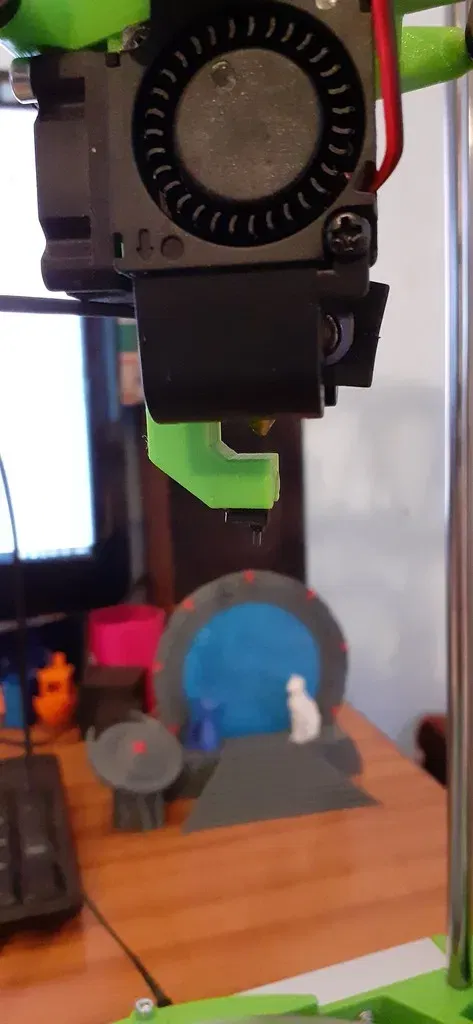

Hotend: CR10 w PTFE

Extruder: bản sao Titan Aero

Động cơ: 17HS4401, 17HS4023

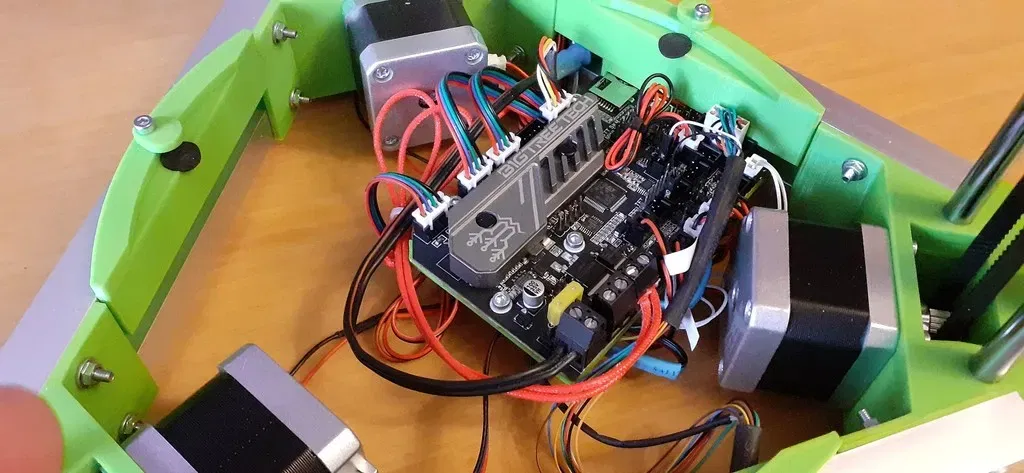

Bo mạch chính: BTT SKR mini E3 v3.0

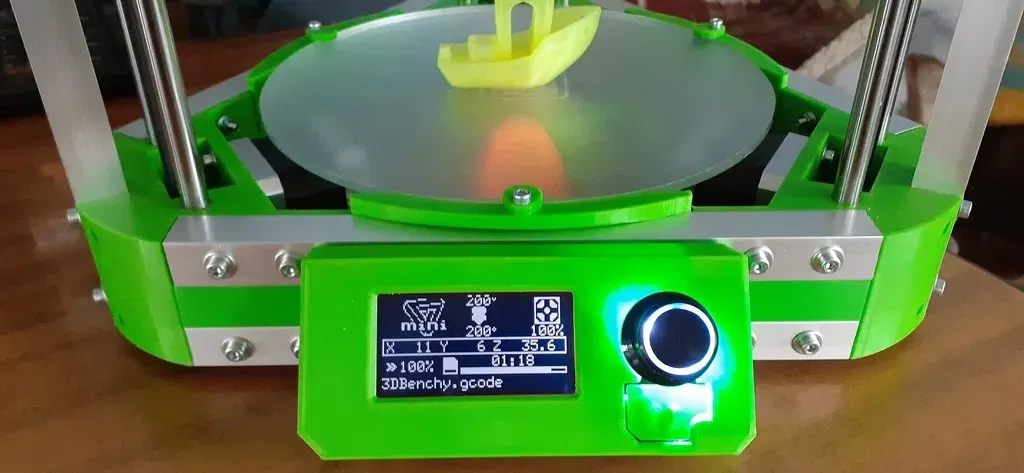

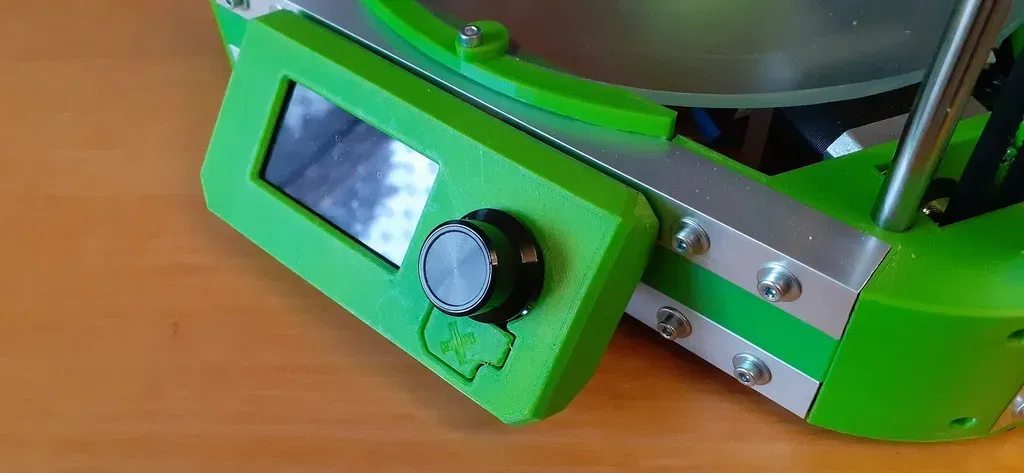

Màn hình: BTT Mini 12864

Firmware: Marlin 2.1.1

Nguồn điện: 12V, 15A

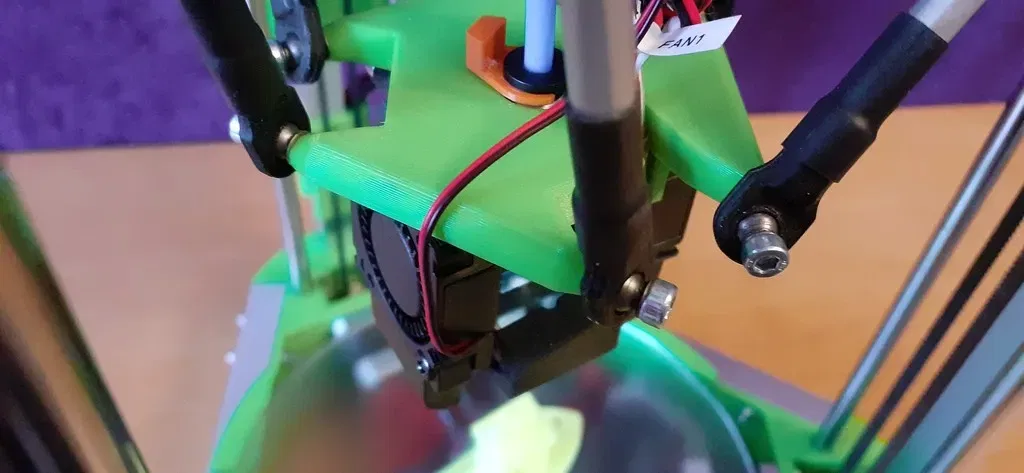

Quạt: 3010 và 2x quạt radial 3010

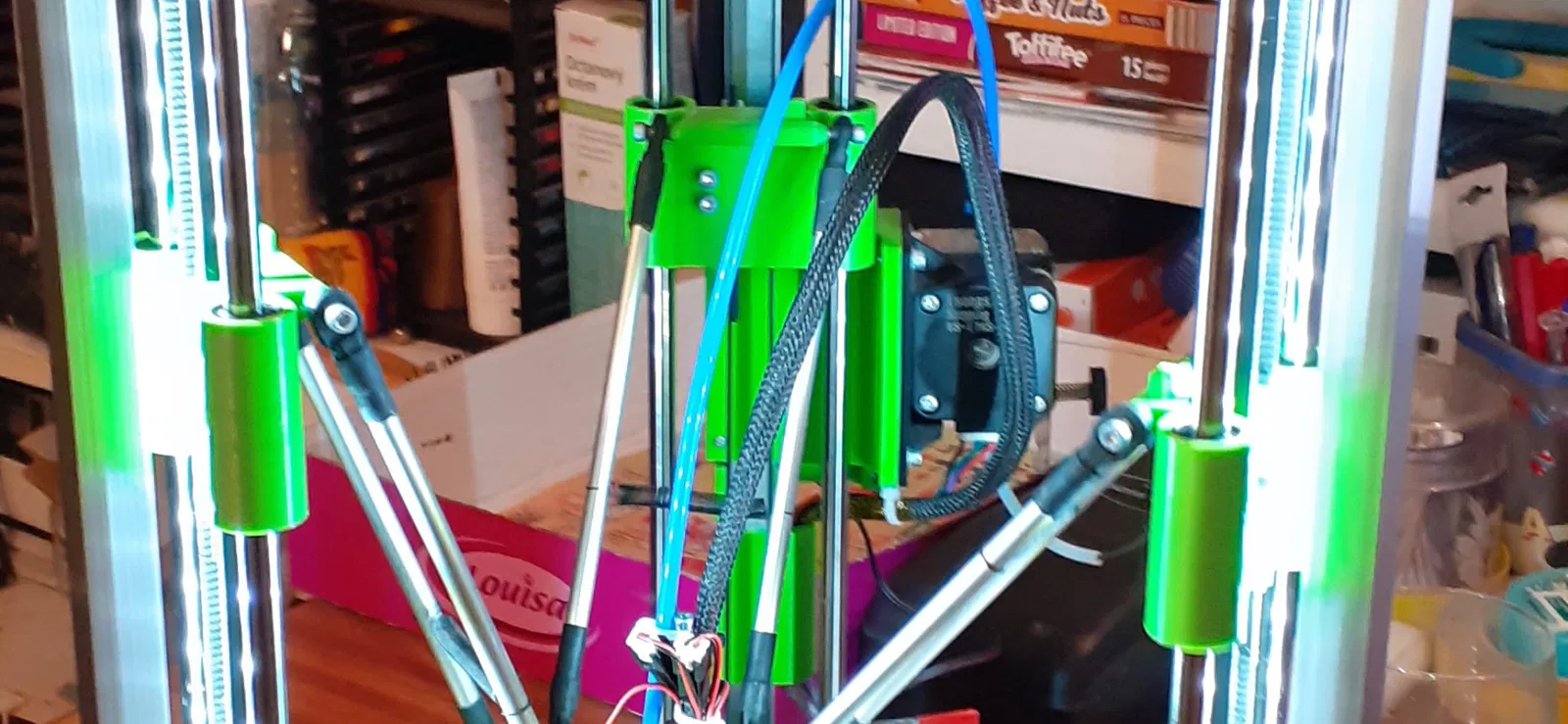

Chuyển động tuyến tính: thanh chính xác 8mm, ổ trục LM8LUU

Thanh chéo: 167mm

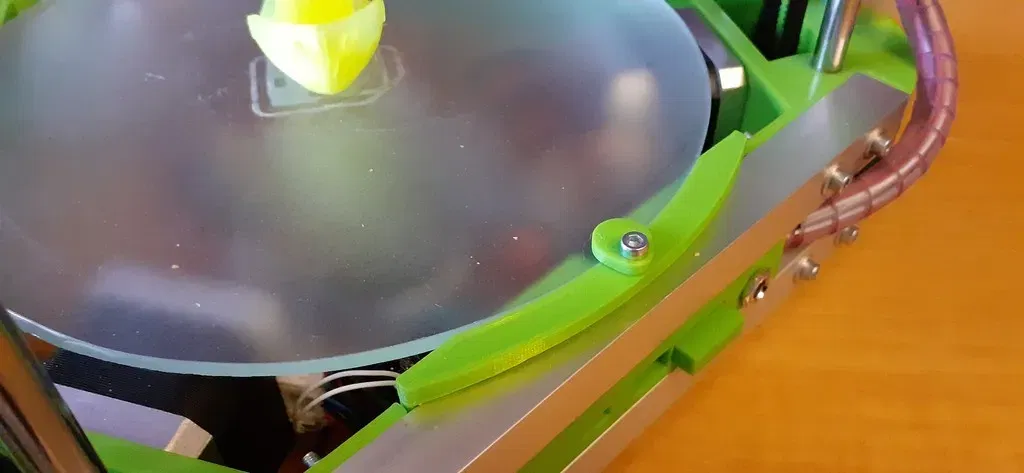

Bàn gia nhiệt: không có, chỉ có kính mờ

Tất cả các bộ phận đều được in bằng PETG.

Vật liệu:

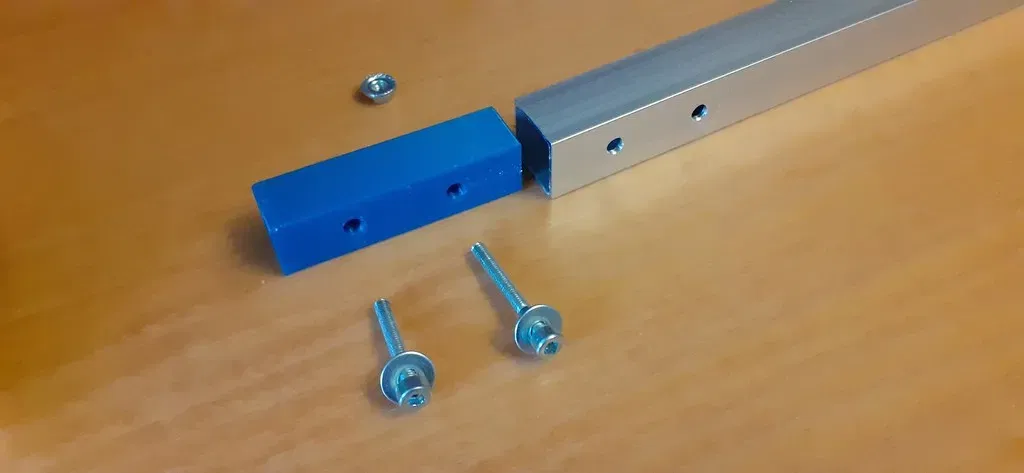

Khung nhôm 15x15mm, dày 1mm:

450mm - 3x

200mm - 9x

180mm - 1x

Thanh thép cứng 8mm:

430mm - 6x

Thanh thép cứng 3mm:

18mm - 3x

Ống nhôm 6mm dày 1mm:

130mm - 6x

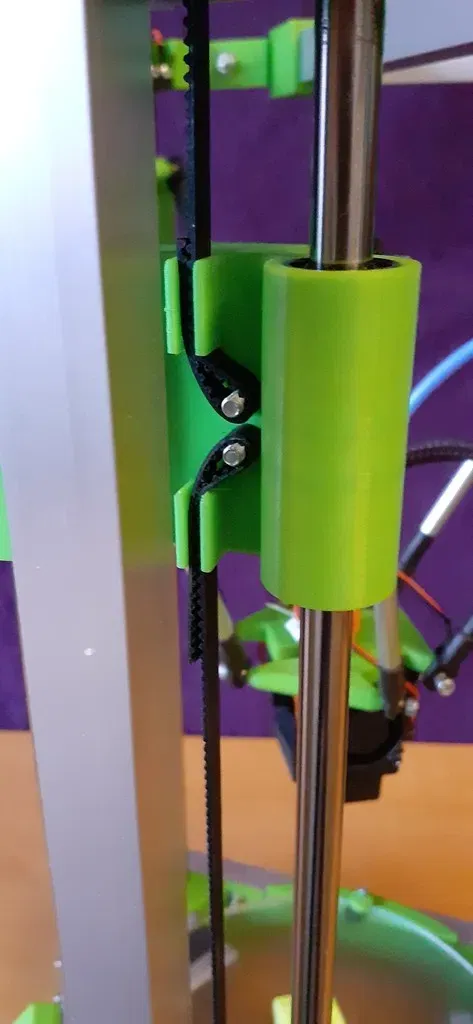

Ổ trục tuyến tính LM8LUU (dài 45mm): 6x

Khớp bi M4: 12x

Động cơ 17HS4401: 3x

Động cơ 17HS4023: 1x

Extruder Titan hoặc BMG: 1x

Ống PTFE Capricorn OD4 ID1,9: 500mm

Hotend CR10: 1x

Lò xo căng 36.5x25x5mm: 3x

Puli thời gian GT2 20T: 3x

Puli thời gian GT2 20T: 3x

Dây GT2 với sợi thủy tinh: 3m

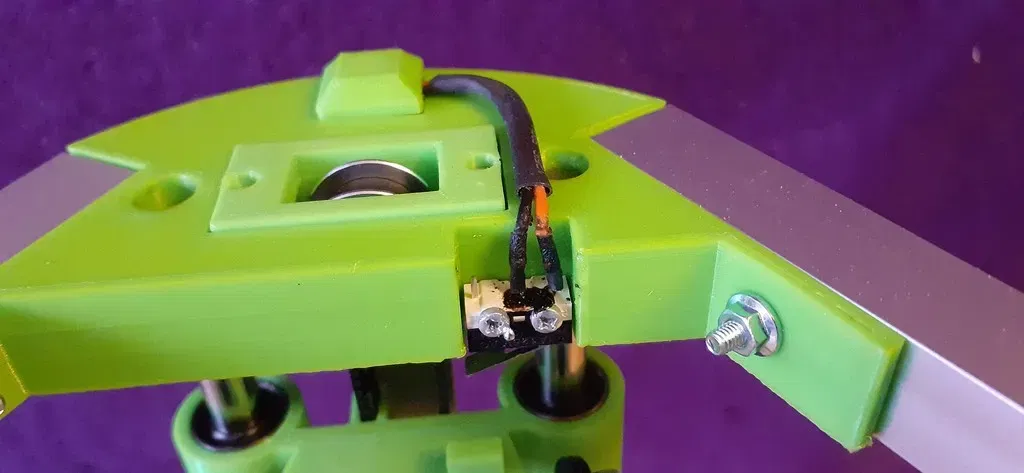

Công tắc vi mô 6.5x13mm có tay cầm: 3x

Công tắc vi mô cho cảm biến: 1x

Ổ cắm MicroUSB và jack cho cảm biến: 1x

Ổ cắm nguồn 5.5/2.1: 1x

SKR Mini E3 v3.0: 1x

Màn hình Mini 12864: 1x

Quạt 3010 12V: 1x

Quạt turbo radial 3010 12V: 1x

Đinh vít:

M2x10 - 6x

M3x6 - 10x

M3x10 - 24x

M3x12 - 7x

M3x16 - 15x

M3x20 - 27x

M3x22 - 2x

M3x25 - 18x

M3x50 - 1x

Đai ốc:

M3 có chân váy 19x

Vòng đệm:

M3 rộng hơn: 61x

Chèn đồng:

M3x5 - 39x

Cuộn polyetylen 8mm: 500mm

Một số dây và ống co.

(Danh sách này có thể đầy đủ hoặc không đầy đủ)

Các thông số chính của Marlin:

Chiều dài thanh chéo: 167mm

Bán kính có thể in: 80mm

Bán kính tối đa delta: 82mm

Bán kính delta: 85mm

Chiều cao delta: 175mm

(một số thông số này sẽ được thay đổi sau khi tự hiệu chỉnh)

bước/mm: 160,160,160,415

tốc độ cấp tối đa: 100,100,100,100

gia tốc tối đa: 3000,3000,3000,8000

gia tốc mặc định: 1500

gia tốc rút lui mặc định: 1500

gia tốc di chuyển mặc định: 2000

jerk: 10,10,10,10

microsteps là 32 ngoại trừ động cơ extruder (16)

khoảng cách từ vòi phun đến cảm biến: 0,0,-17.0 (cho cảm biến của tôi!!!)

Cập nhật 2022-10-04:

Thêm đệm nhiệt silicone 120x120mm, 12V/120W, thêm dải LED để chiếu sáng

Cập nhật 2022-10-21:

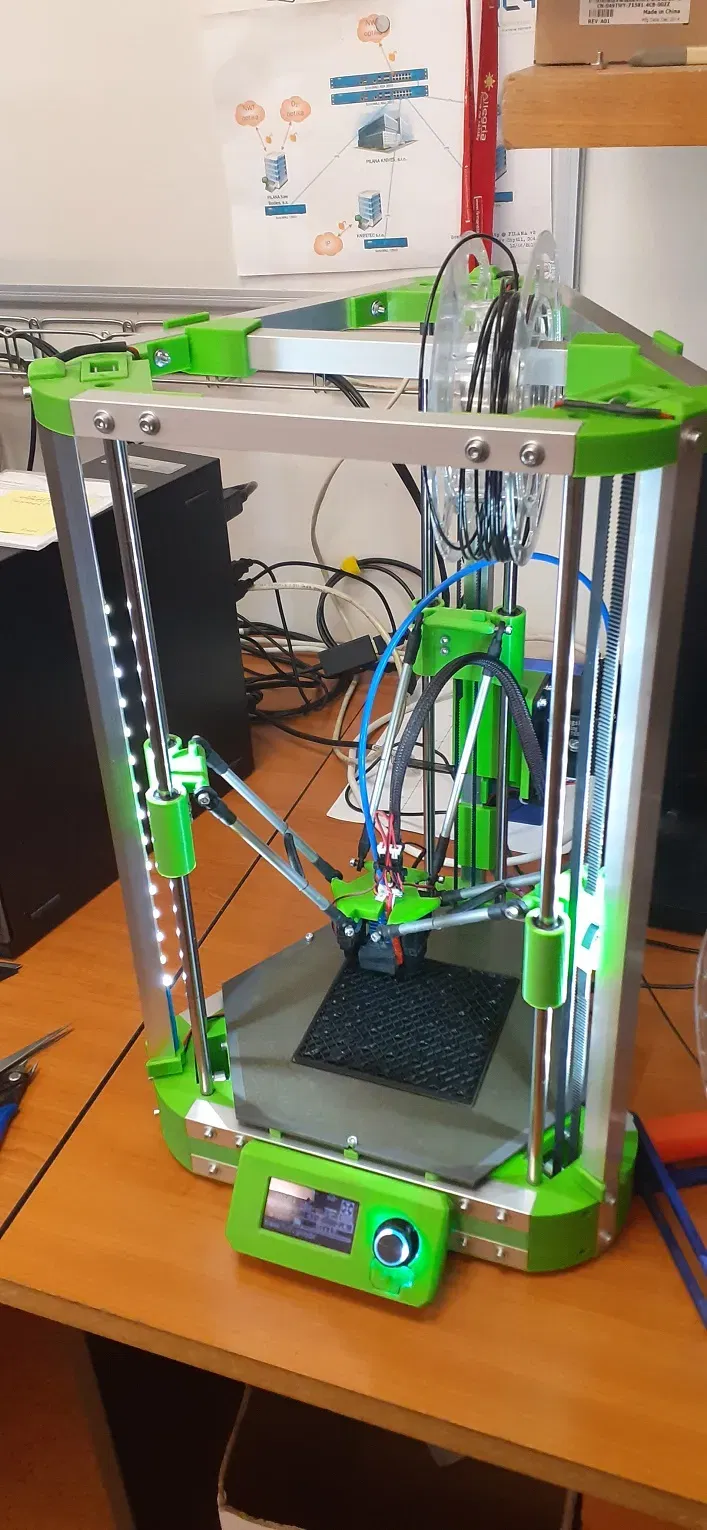

Bàn nhiệt đã được thay đổi thành tấm kim loại hình lục giác với đệm nhiệt silicone và foil PEI

Cập nhật 2022-06-23:

Thêm các tệp nguồn mới nhất *.skp.

Cập nhật 2023-10-05:

Bàn nhiệt đã được thay đổi thành nhôm hình lục giác, bộ gia nhiệt silicone tròn 160mm 24V/100W, thêm đệm từ tính và tấm PEI/PET lò xo hai mặt. Nâng cấp tất cả các thiết bị cần thiết (quạt, hotend…) lên 24V.

Cài đặt In

Máy in:

Máy in delta kiểu Kossel

Bệ in:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.2mm

Độ đặc:

30

Vật liệu:

Công nghệ PETG Worcam

Xanh
