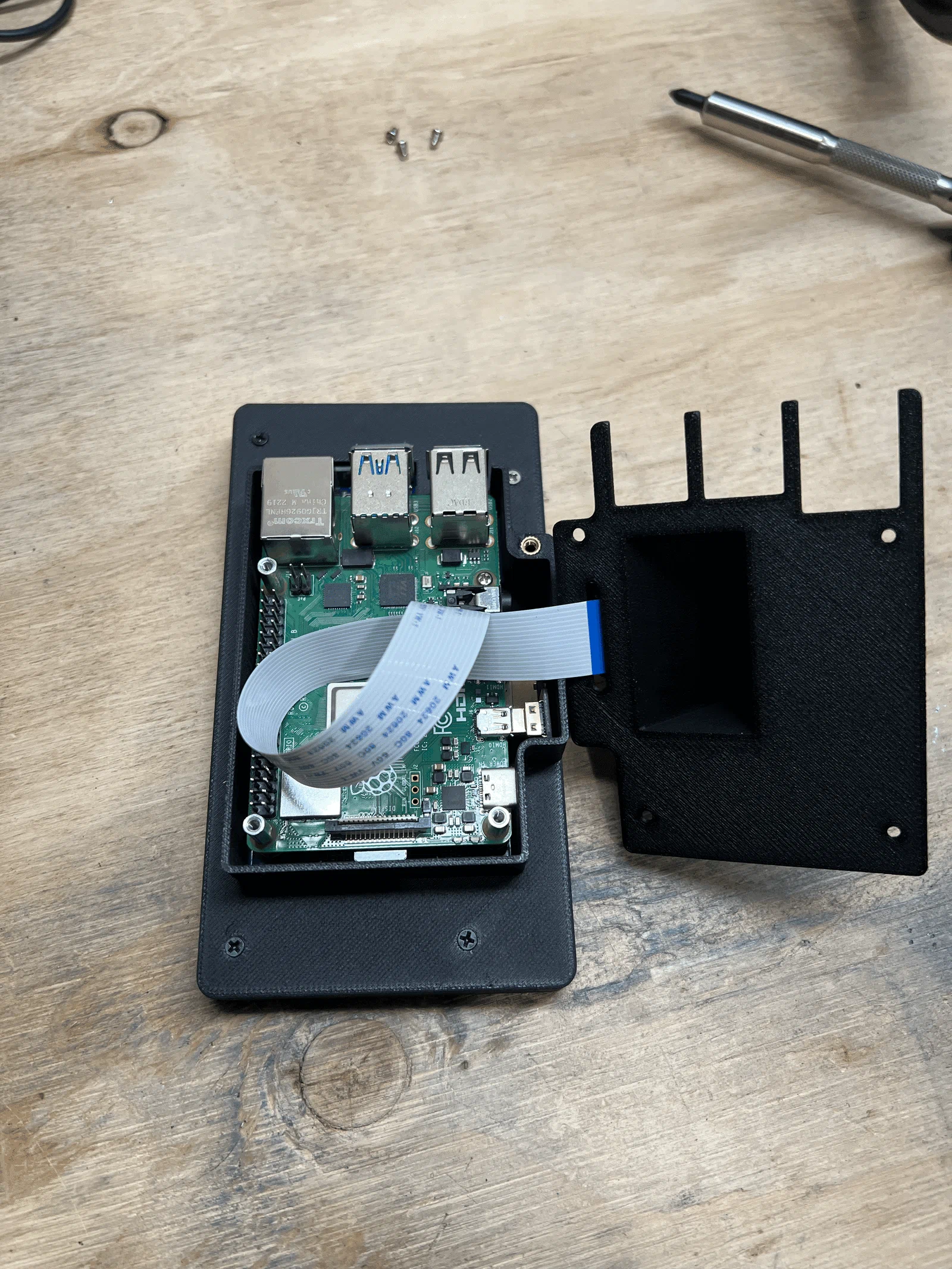

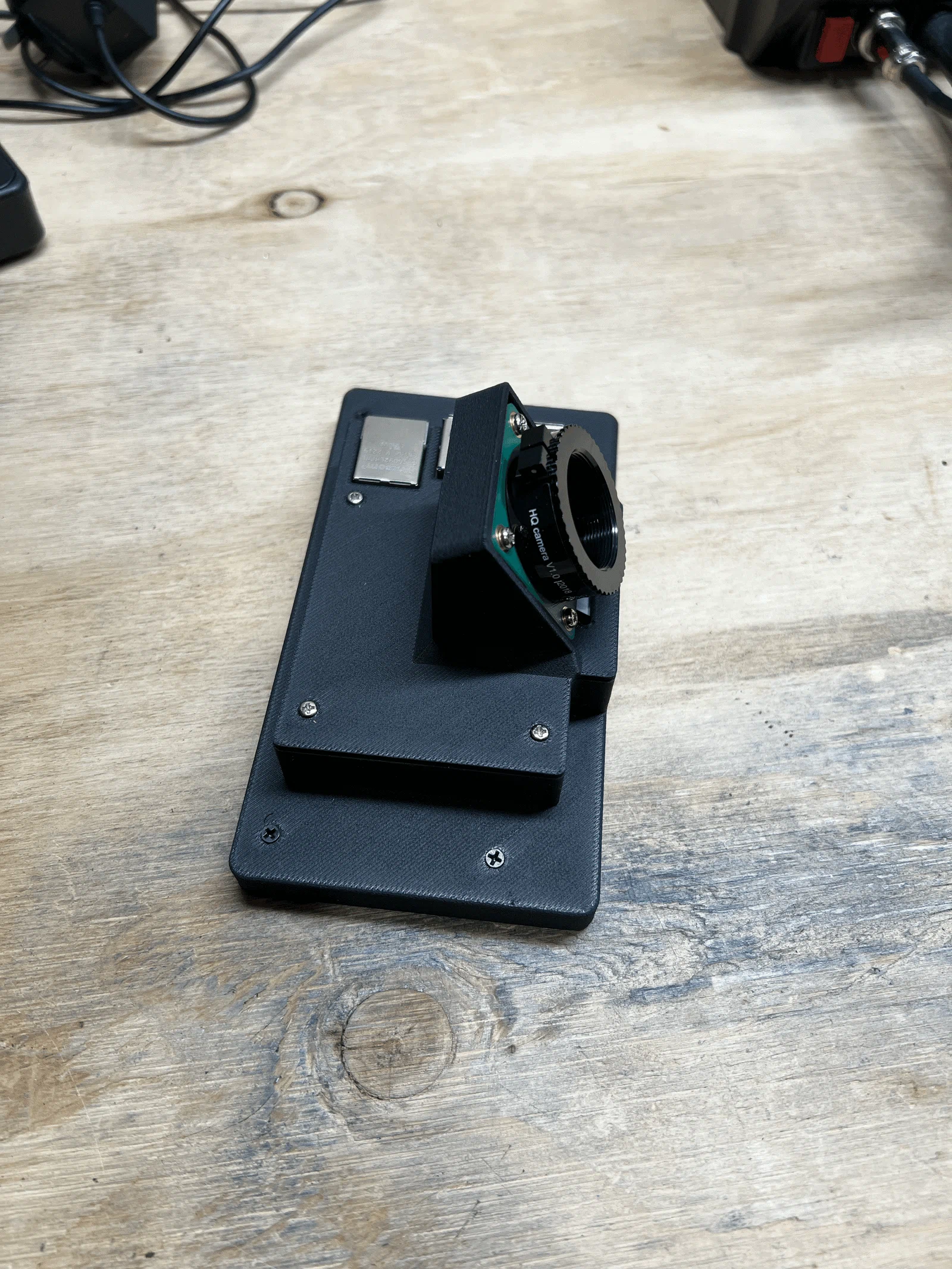

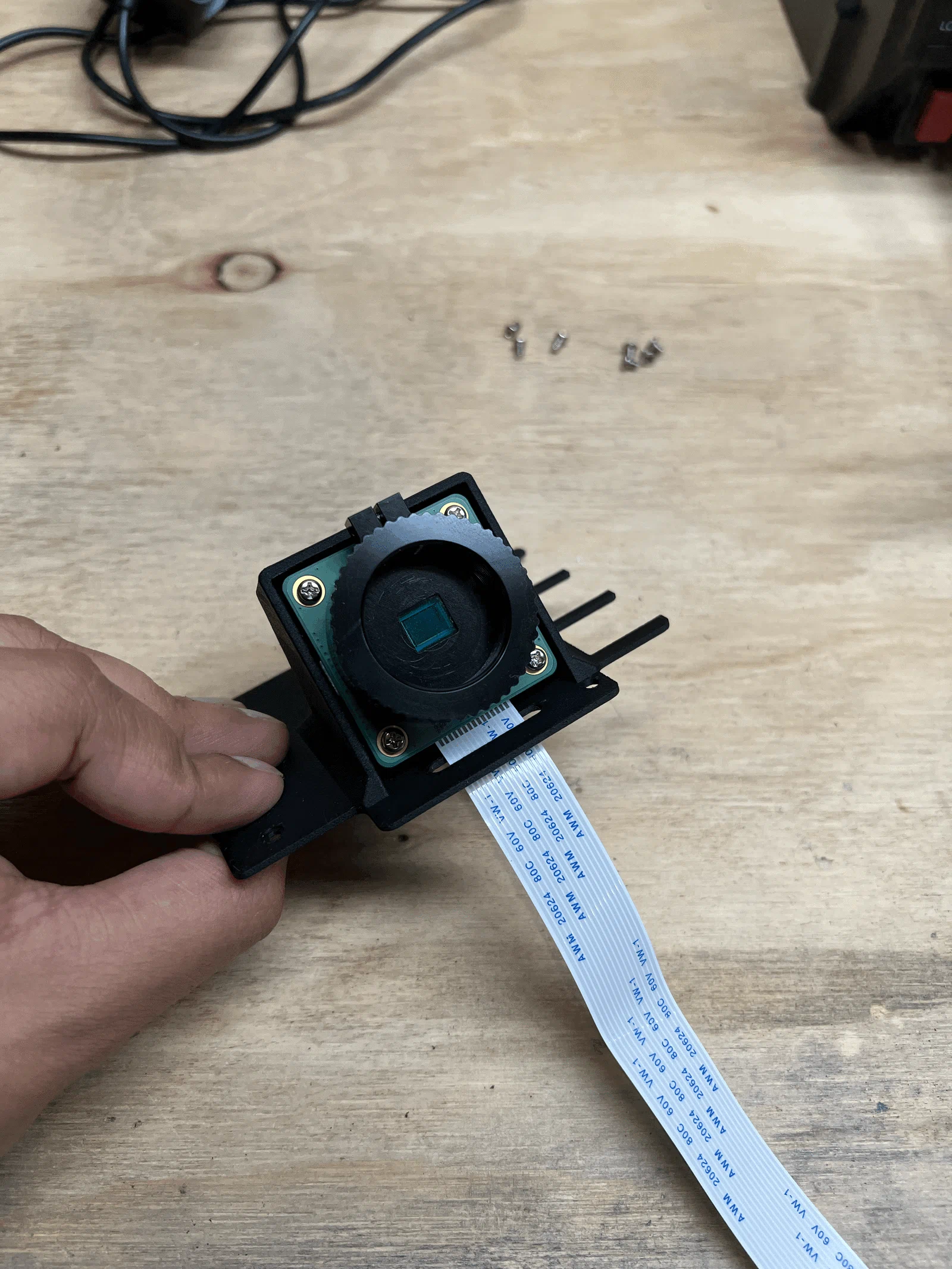

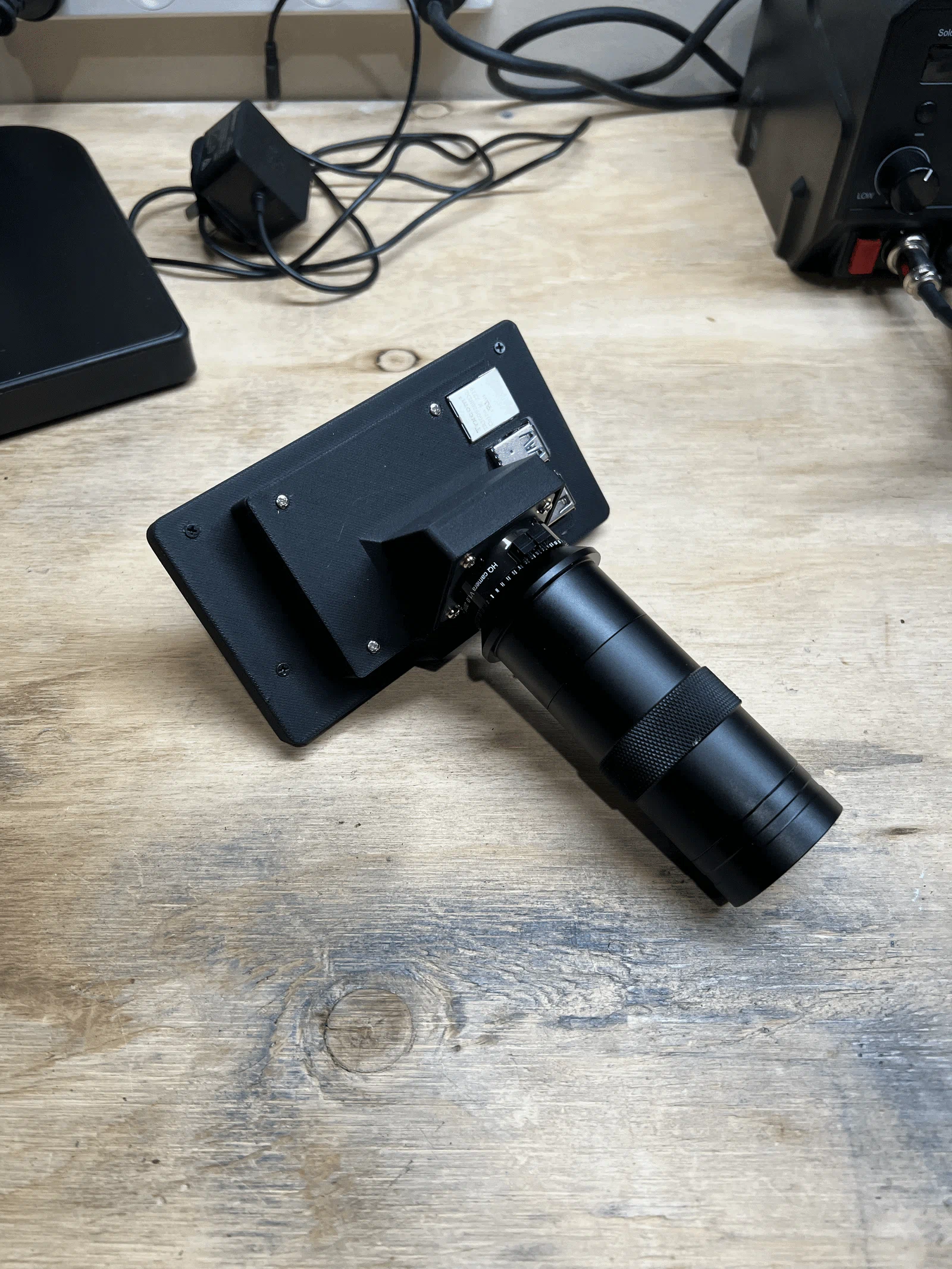

Vỏ Microscope cho Raspberry Pi & Waveshare AMOLED 5.5 inch
Vỏ cho Raspberry Pi & Waveshare AMOLED 5.5" dùng làm kính hiển vi hỗ trợ hàn PCB linh kiện SMT. Giúp kiểm tra mối hàn, tránh short circuit; có thể gắn màn hình rời để chạy VSCode, PlatformIO, KiCAD và tùy biến như stream video hay Linux desktop.
Mô tả

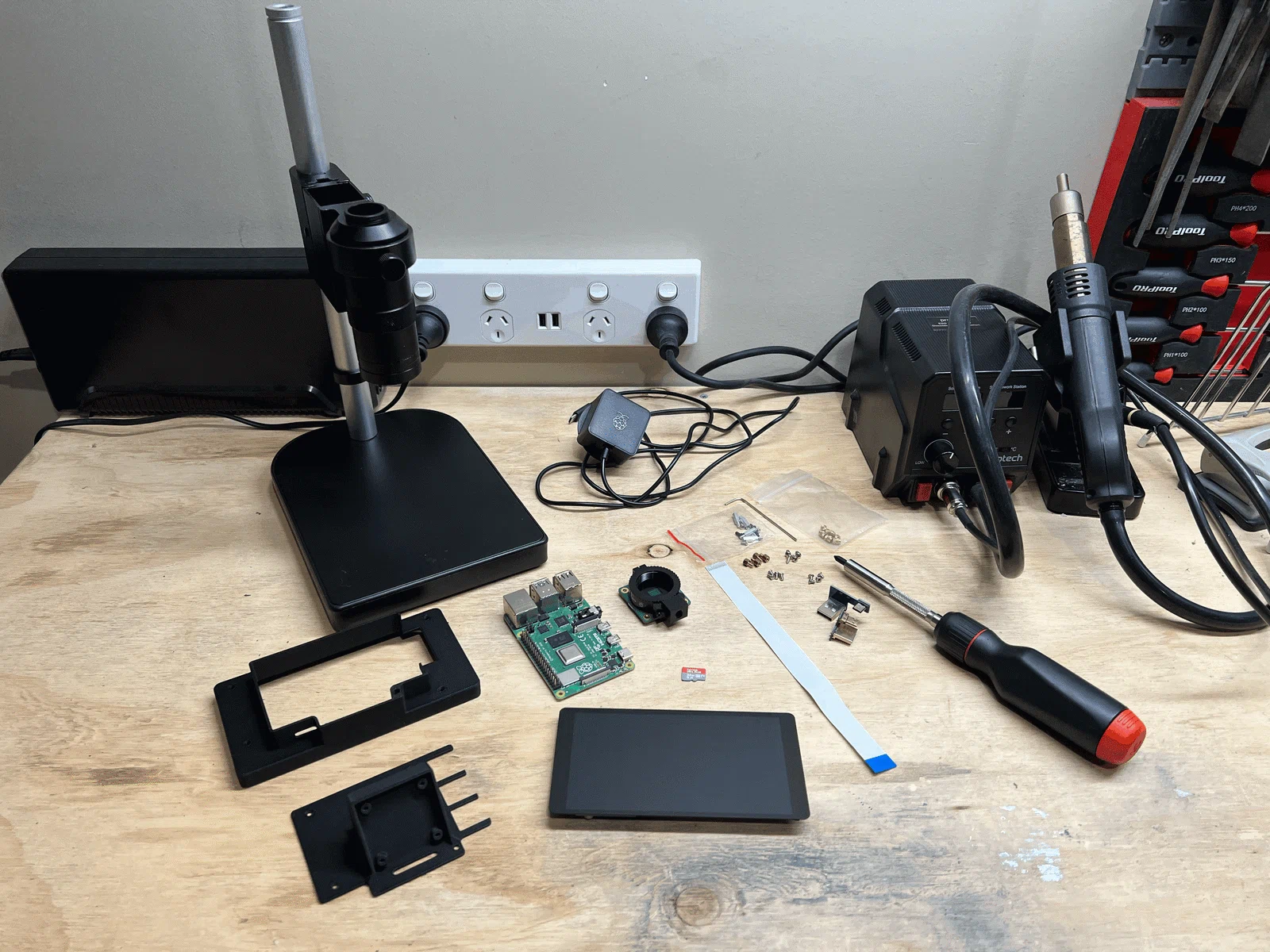

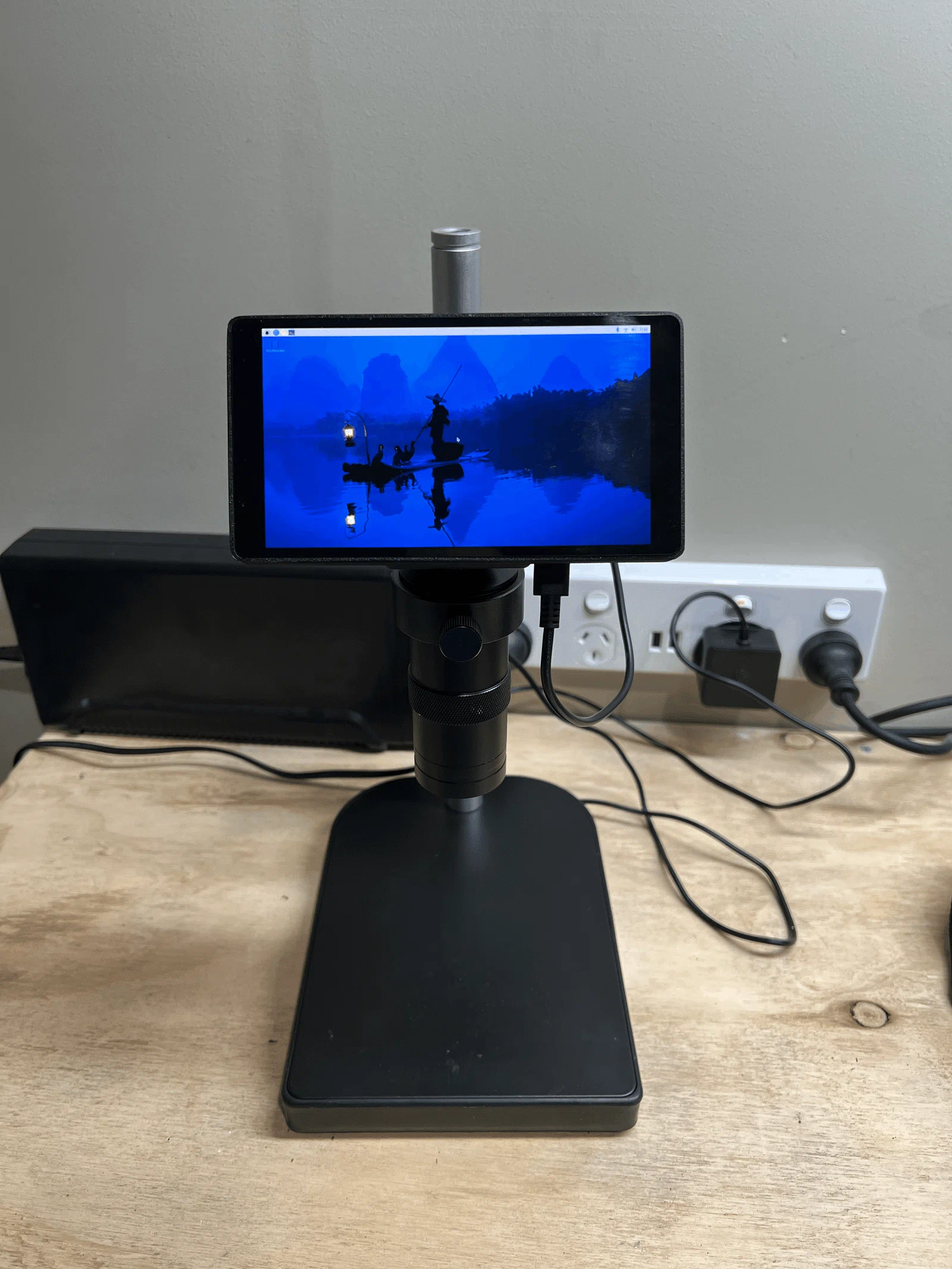

Raspberry Pi Microscope được lắp ráp để hỗ trợ hàn các PCB có linh kiện surface mount (SMT) kích thước nhỏ. Chức năng chính của nó là kiểm tra chất lượng các mối hàn và đảm bảo không có hiện tượng short circuit. Khi gắn thêm một màn hình rời, Microscope có thể dùng như một “trạm” phát triển điện tử và phần mềm gọn gàng nhưng rất mạnh, hỗ trợ các ứng dụng như VSCode, PlatformIO và KiCAD. Ngoài ra, tận dụng nền tảng Raspberry Pi còn mở ra rất nhiều cơ hội học hỏi và cho phép tùy biến gần như không giới hạn. Ví dụ, bạn có thể cấu hình kính hiển vi để stream video, hoặc thậm chí dùng như một Linux desktop đầy đủ chức năng!

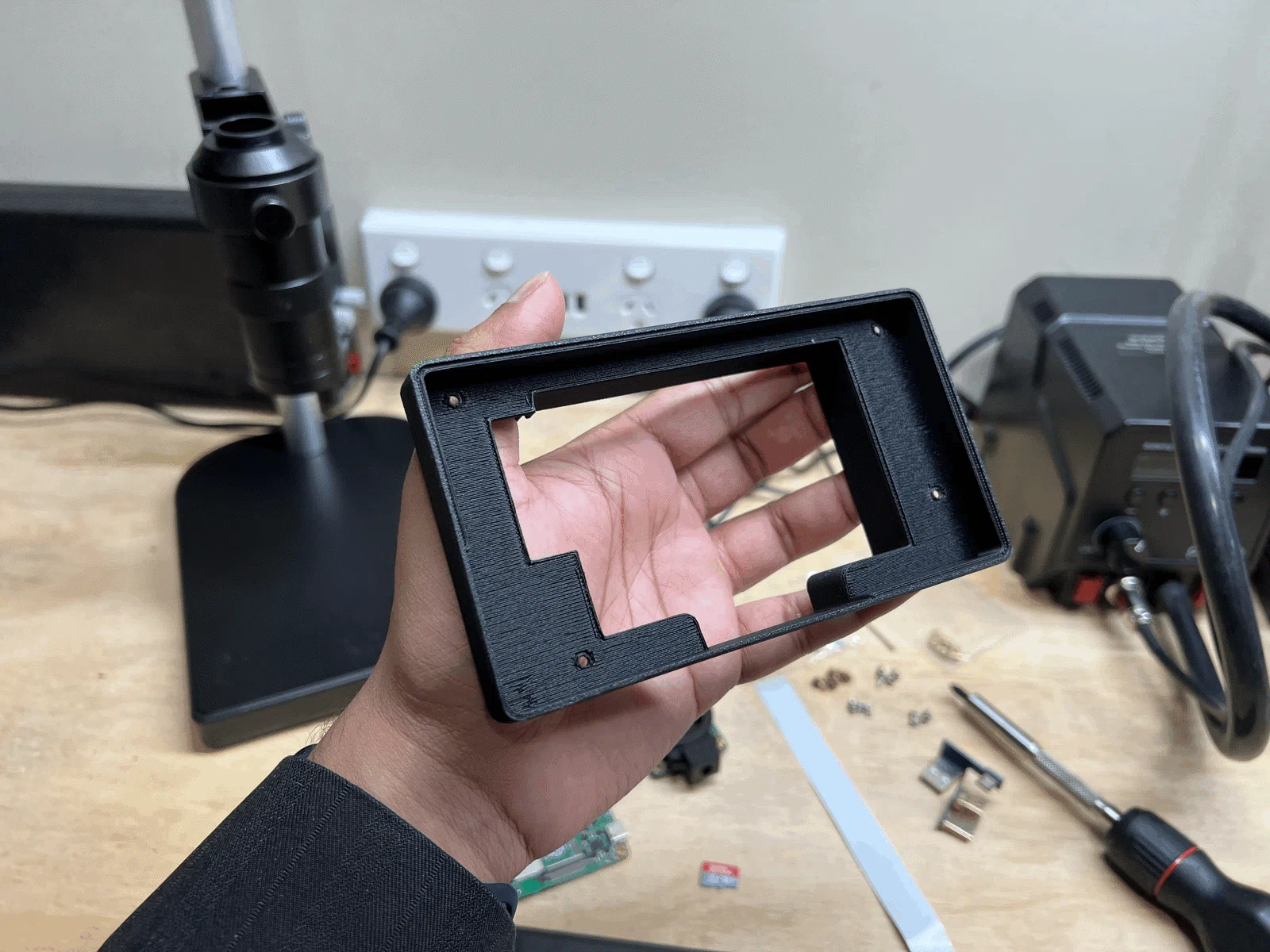

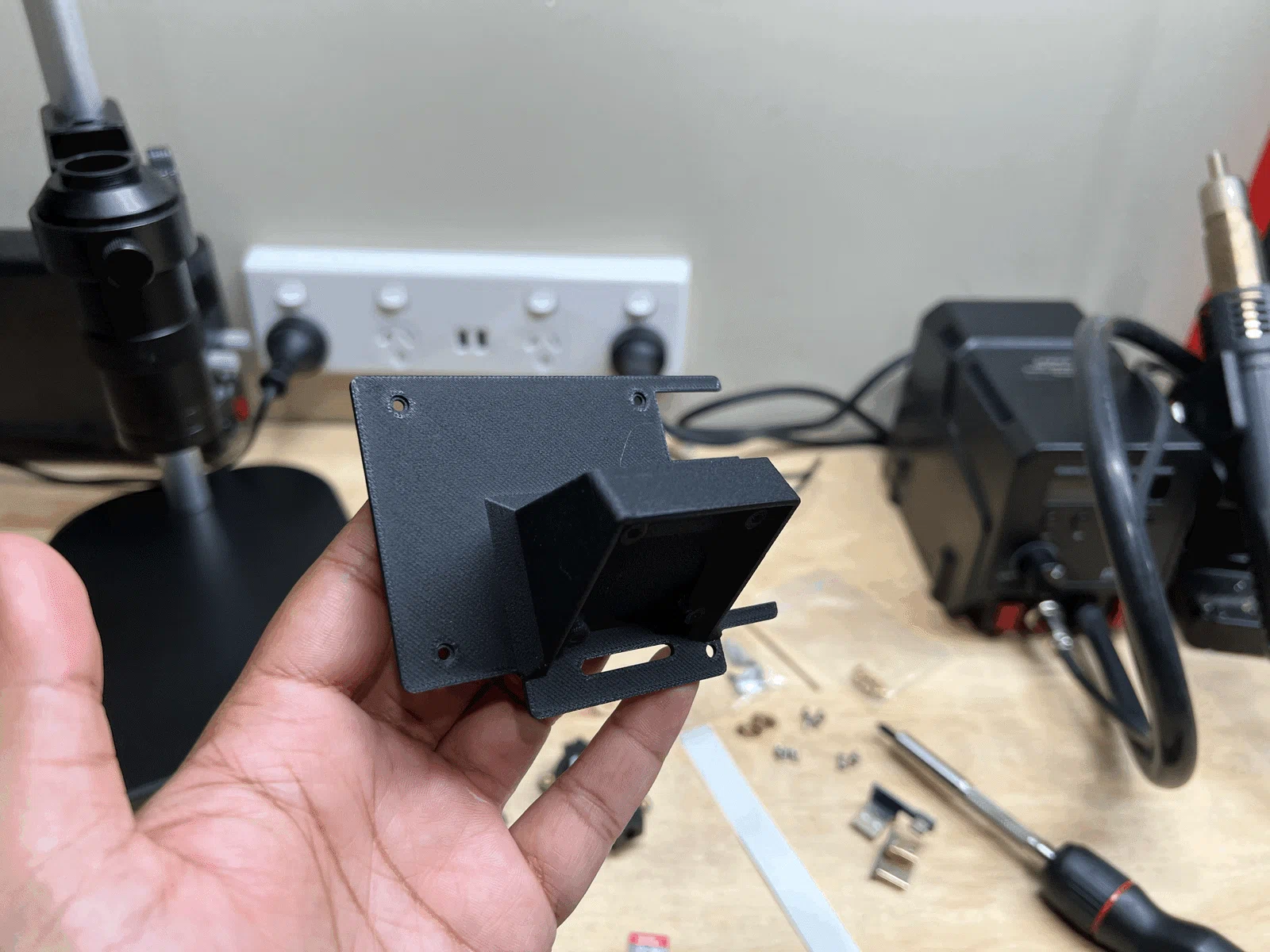

Bài viết hướng dẫn đầy đủ có trên website Core Electronics. Mình dùng PLA-CF của Bambu Lab với các thiết lập slicer sau:
- Layer height - 0.16mm
- Initial layer height - 0.2mm
- Infill density - 15%
- Infill pattern - Grid
- Hotend temperature - 230℃
- Bed temperature - 65℃
- Supports - enabled
- Support type - normal
- Initial layer speed - 50mm/s
- Wall speed - 200mm/s
- Infill speed - 330mm/s
