Feynman Diagrams QED Gắn Nam Châm (Magnetic Feynman Diagrams for QED)

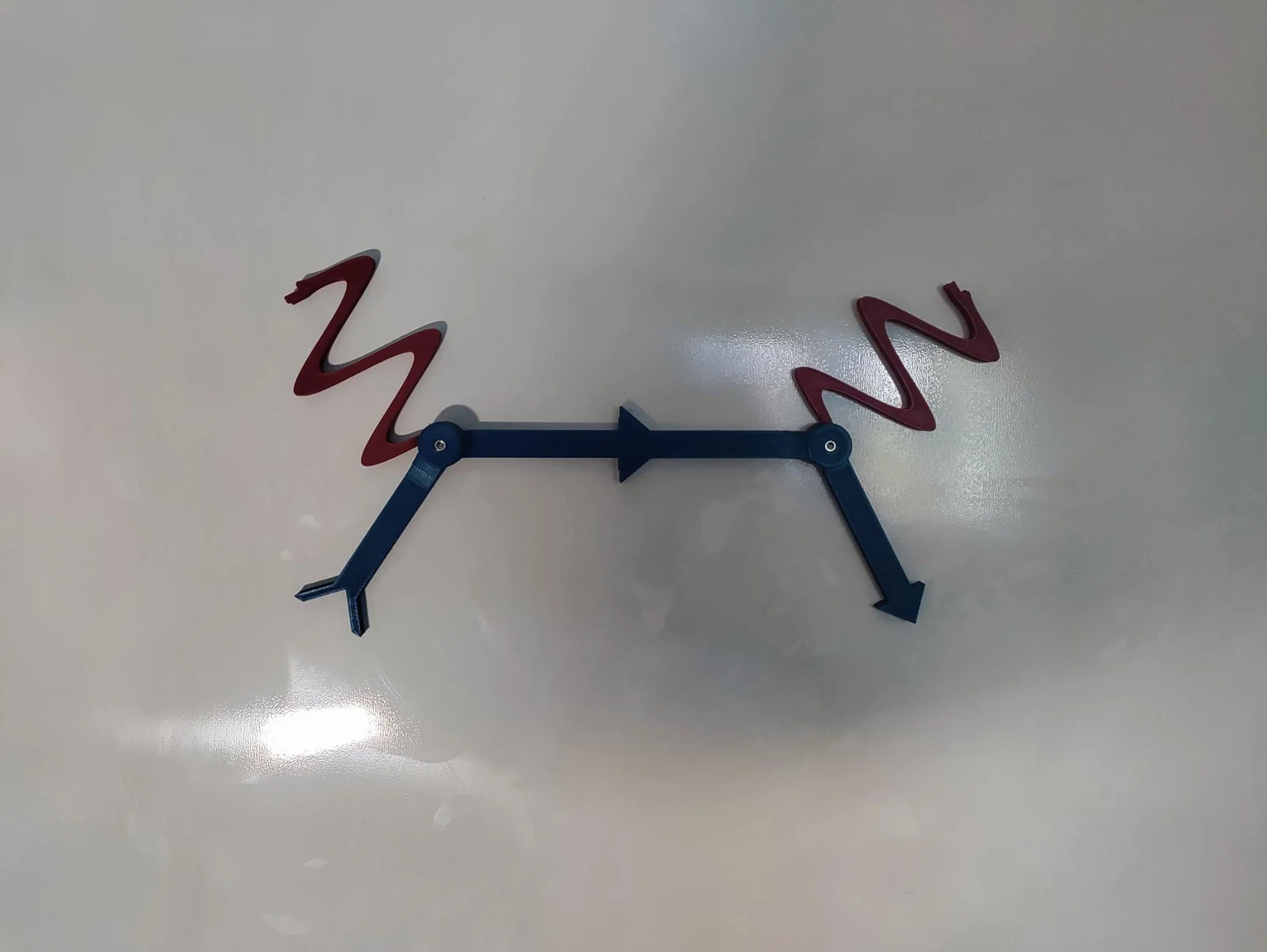

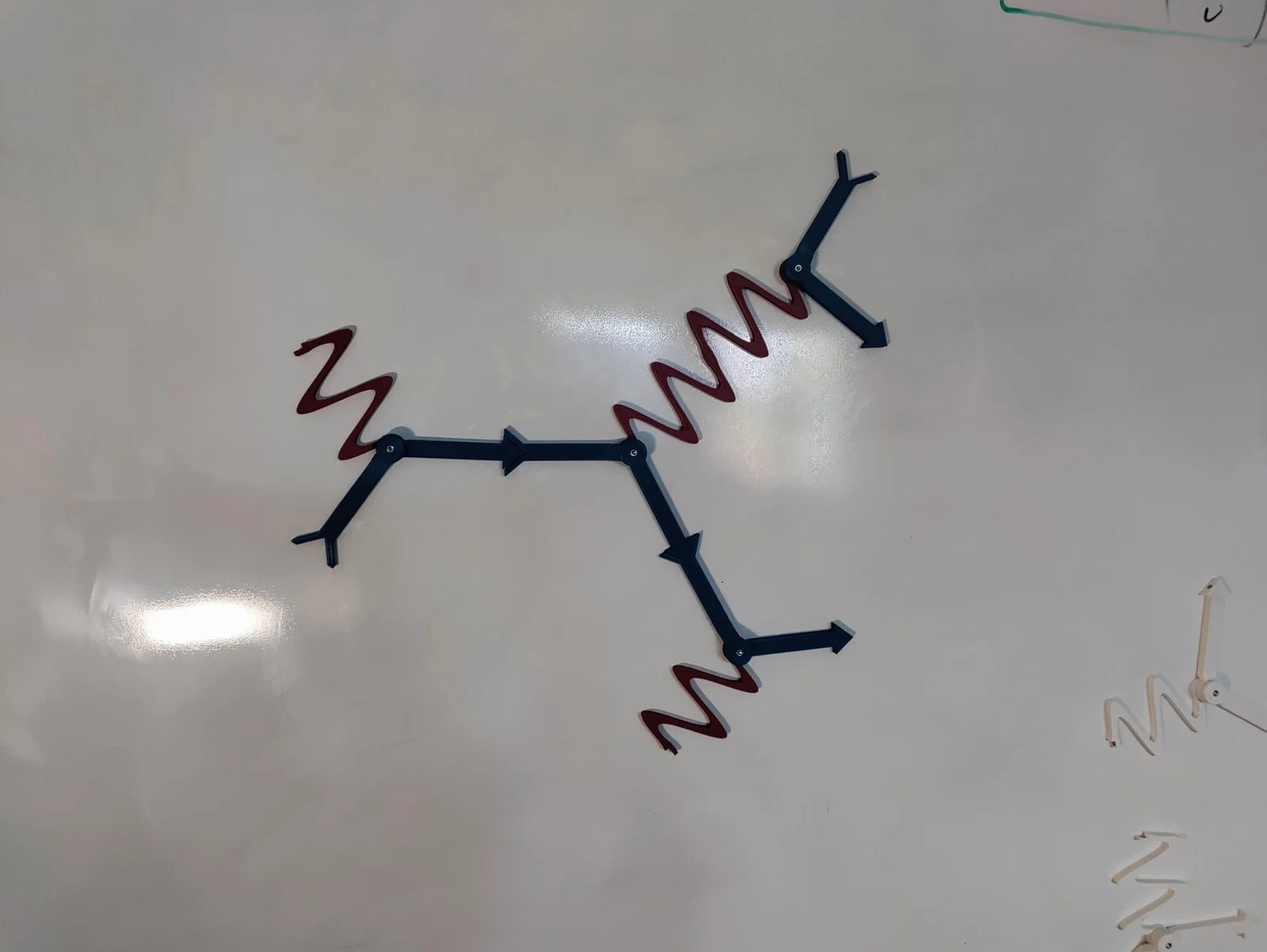

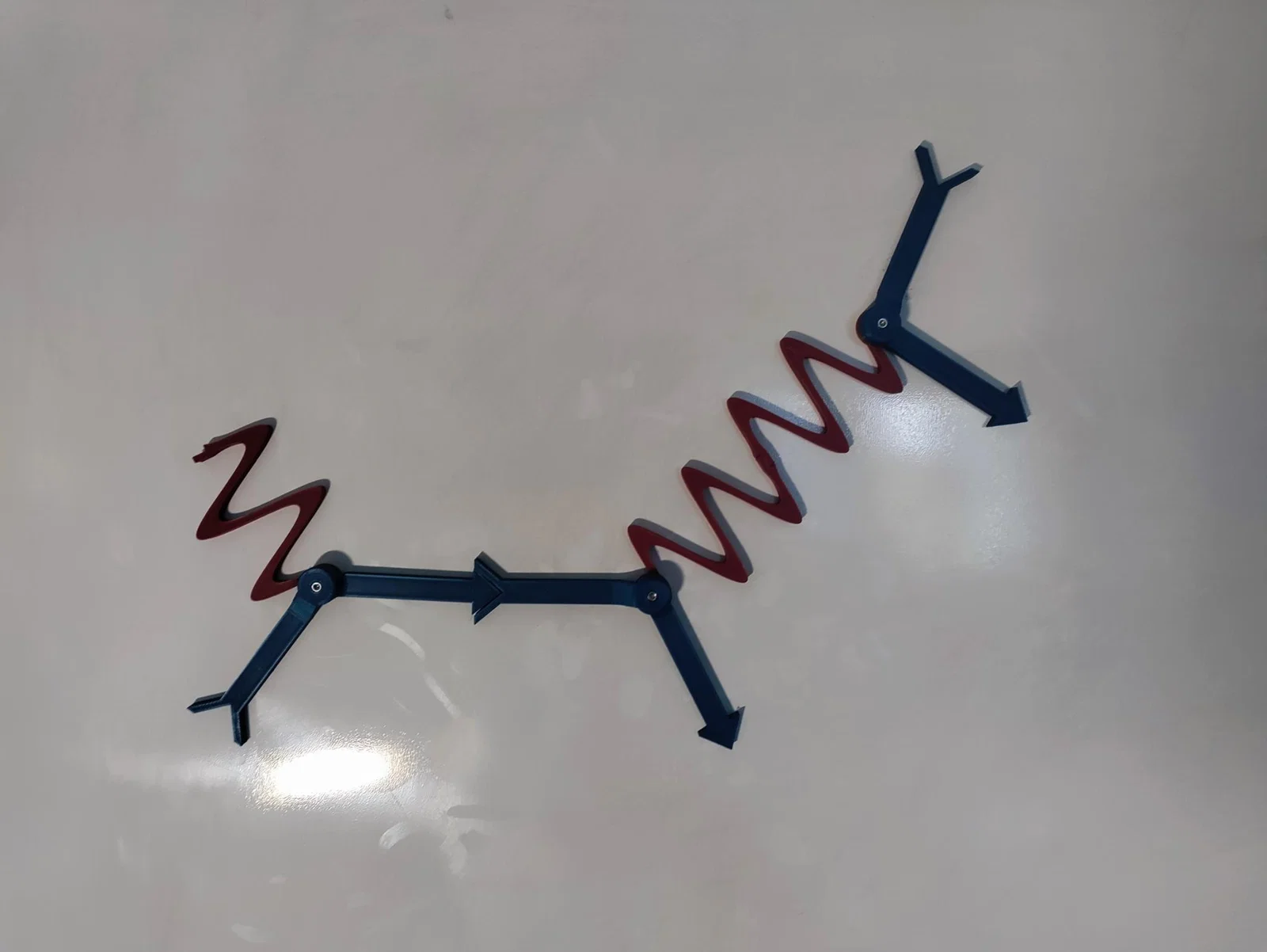

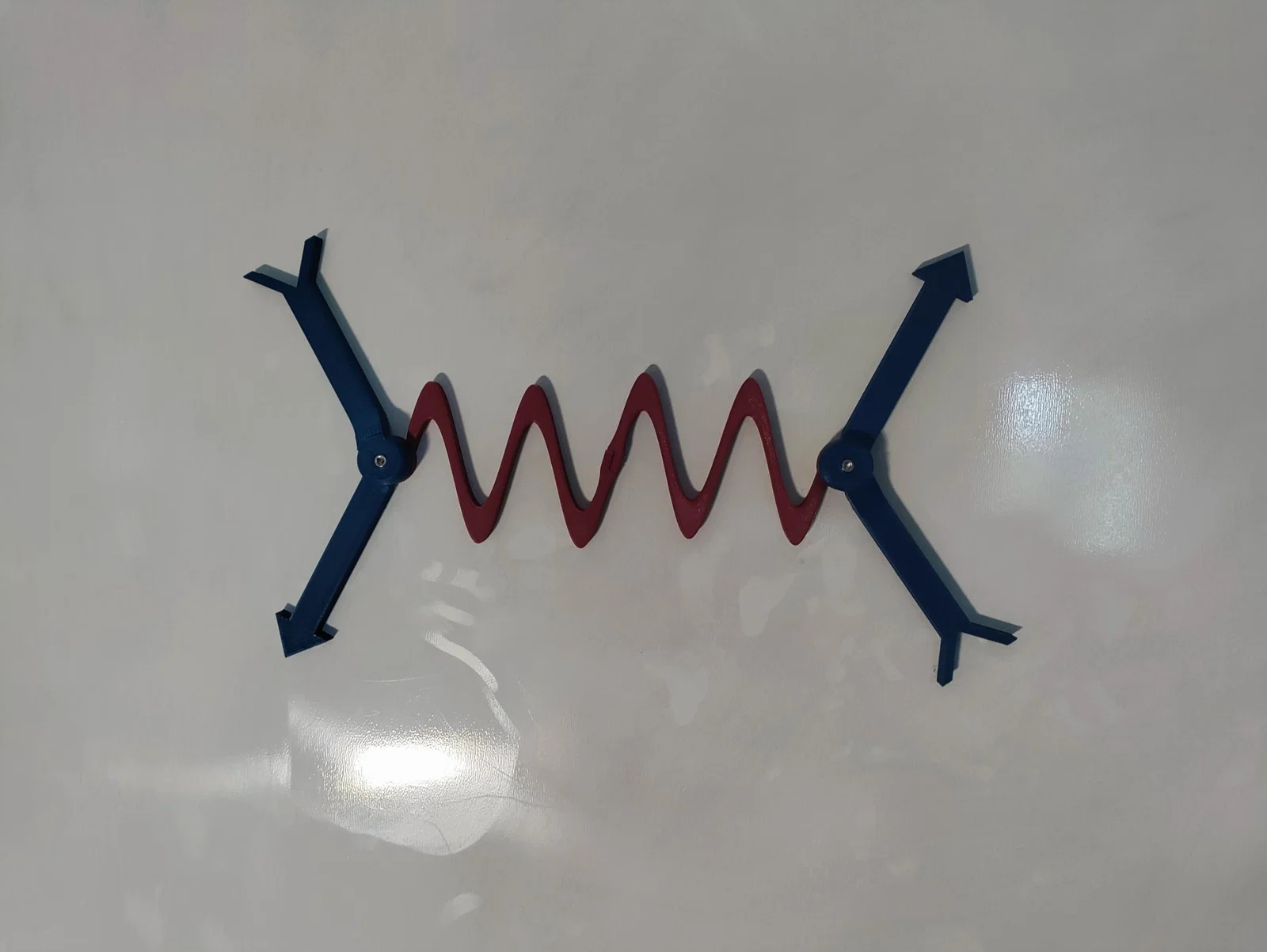

Đây là các “vertex” (đỉnh) có thể in 3D để ghép Feynman diagrams trong QED. Chúng dùng nam châm để dính lên bảng trắng (whiteboard) hoặc các bề mặt kim loại khác (muốn dán Feynman diagrams lên cửa tủ lạnh không?). Các lepton cũng có thể dính nam châm với anti-lepton. Vì photon là không có hướng (non-directional), nên chúng không dùng nam châm để dính với nhau.

Các chi tiết này in khá dễ, bạn chỉ cần support cho phần mặt dưới của lepton/anti-lepton. Nam châm dùng loại tròn, bán kính 4mm và cao 2mm. Lắp nam châm vào phần mũi tên của tất cả lepton theo cùng một chiều, còn với tất cả anti-lepton thì đảo ngược lại để có thể nối bất kỳ cái nào với cái nào. Mình dán nam châm bằng một giọt keo nhỏ.

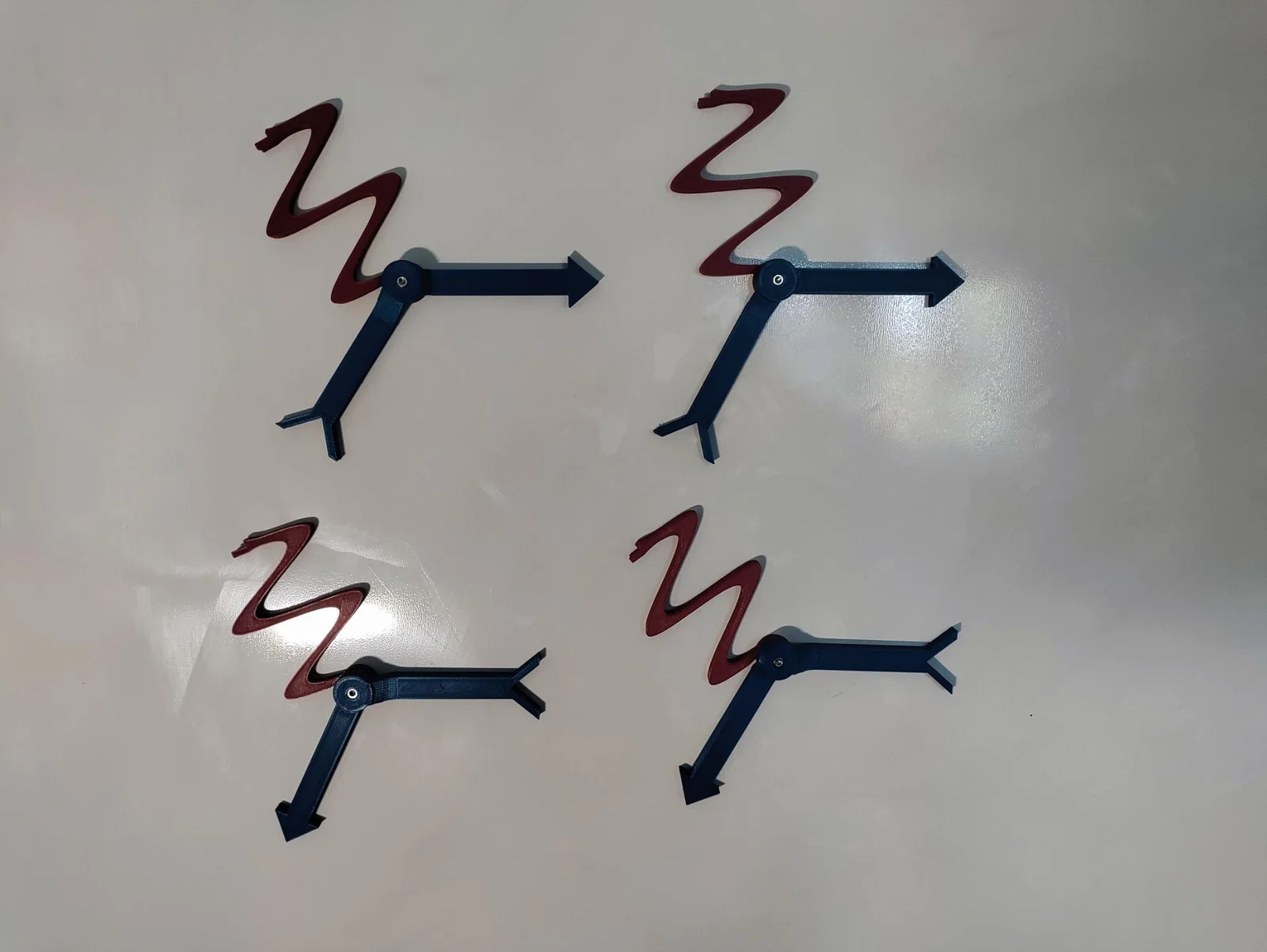

Để nối 3 phần lại với nhau, dùng ốc M3 dài 12mm và một đai ốc lục giác (hex nut). Tiếc là các phần không thể xoay xuyên qua nhau, nên để làm được nhiều sơ đồ hơn, hãy in thêm một số bản có đường lepton và anti-lepton bị đảo ngược (xem ảnh bìa).
