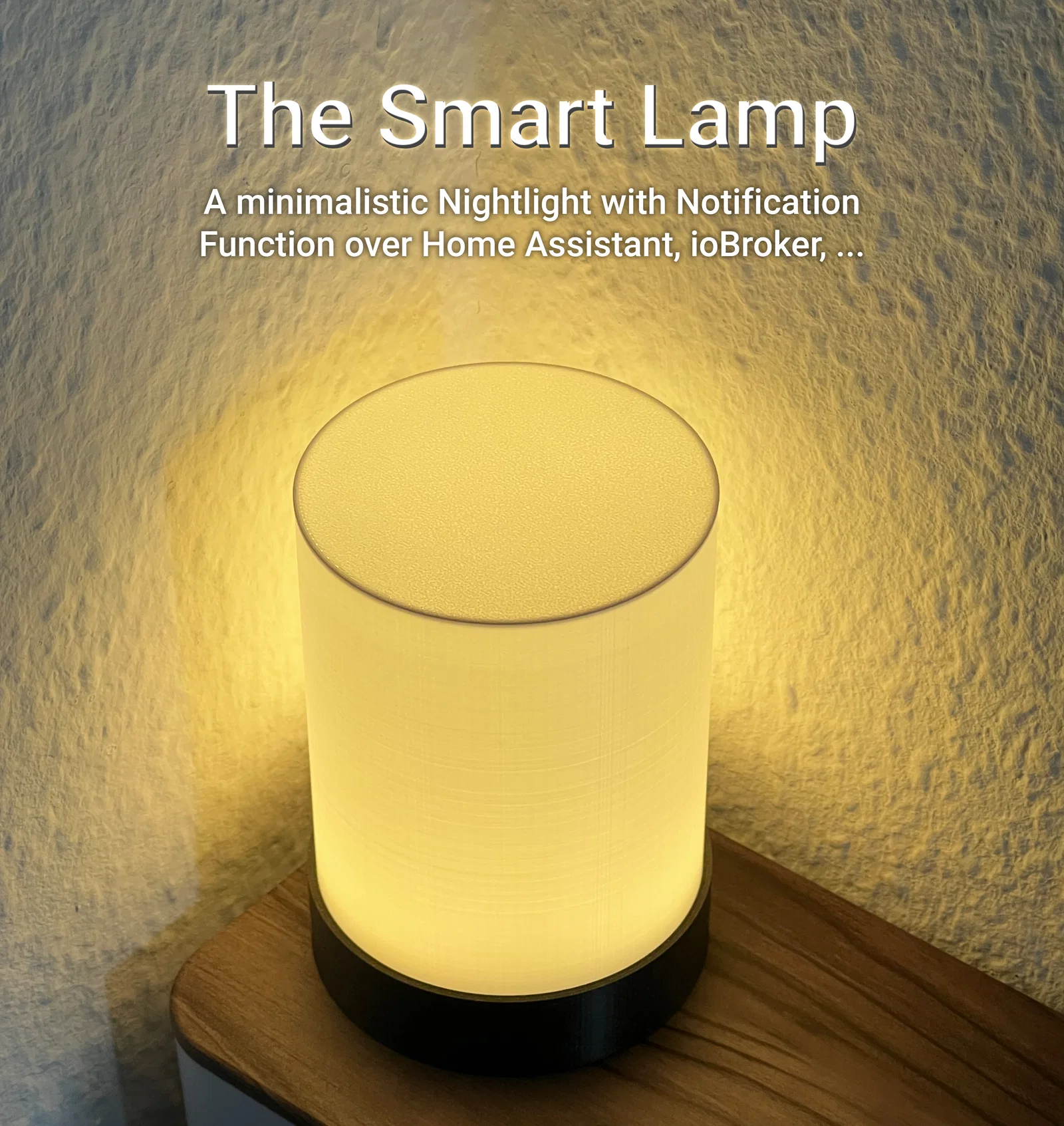

The Smart Lamp – Đèn thông minh DIY tối giản dùng WLED

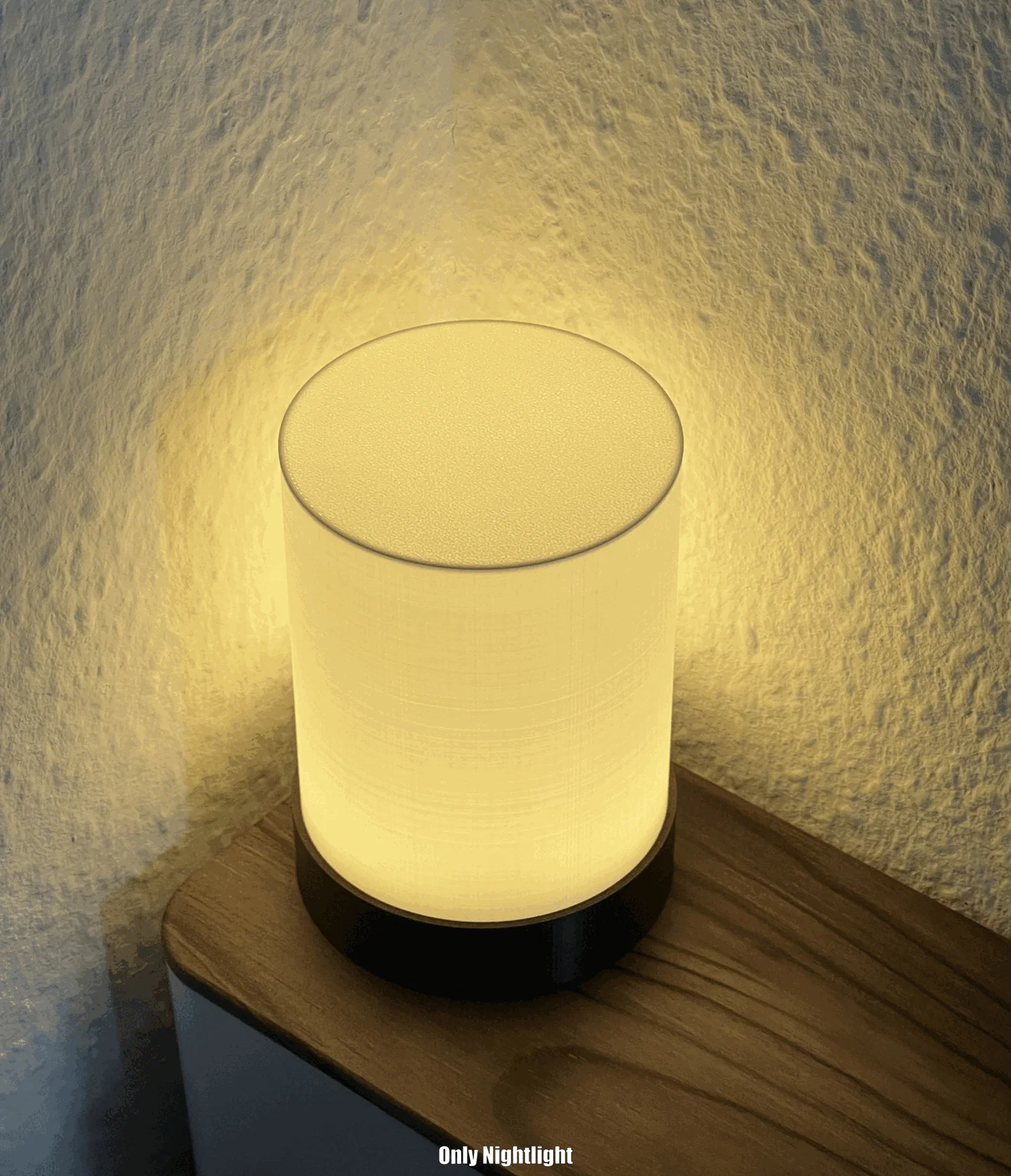

Đèn Smart Lamp DIY phong cách tối giản, dùng WLED kết hợp Home Assistant. Mình dùng đèn này làm đèn ngủ ở hành lang, và thêm nữa có 2 LED để làm đèn thông báo (ví dụ nhắc đổ rác).

BOM:

• 2 WAGO 221-613
• Vòng WS2812B 16 LED Ring
• Wemos D1 Mini
• USB C Socket

Links:

16 LED Ring

USB C Socket

WAGOs

Lắp đặt:

Dễ như trong hình minh hoạ. Nhấn (press-fit) USB C Socket vào đúng lỗ của nó. Nối mọi thứ vào WAGO, đặt WAGO vào các ngàm giữ. Sau đó gắn D1 Mini vào giá đỡ của nó, và cuối cùng bấm vòng LED Ring vào đúng vị trí.

Sơn che LED onboard hoặc dán một miếng băng keo nhỏ để che LED đó trên D1 Mini. Hoặc bạn có thể tháo hẳn LED bằng cách desolder.

WAGO 1:

• Dây đỏ từ USB C Socket
• Dây 5V từ D1 Mini
• Dây 5V từ LED Ring

WAGO 2:

• Dây đen từ USB C Socket
• Dây GND từ D1 Mini
• Dây GND từ LED Ring

Chân D4 của Wemos D1 Mini nối với chân Di (Data In) của LED Ring. Mình dùng một đầu connector để có thể ngắt kết nối toàn bộ khi cần.

Cấu hình WLED:

Tạo 3 Segments với cấu hình như bên dưới

Giờ mình sẽ có 2 Segments (Segment 1 và Segment 2) cho chế độ đèn ngủ, và 1 Segment với 2 LED cho phần thông báo. Bạn có thể tuỳ chỉnh các setting này để chỉnh 2 LED thông báo theo nhu cầu.

WLED chỉ lưu Segments trong Preset, nên để lưu các Segments này, mình sẽ tạo một preset với ID 16. Nhớ là phải tick chọn (marked) tất cả Segments và để chúng ở trạng thái off giống như ảnh chụp màn hình phía trên.

Tiếp theo, để tự load Preset sau khi reboot hoặc mất điện, vào Settings → LED Preferences và đặt “Apply preset XX at boot” về ID 16.

Xong rồi đó.

Home Assistant:

Giờ mình hướng dẫn cách điều khiển Smart Lamp trong Home Assistant. Đây là giao diện thiết bị WLED sau khi add vào HA. Mình sẽ giải thích từng switch.

The Smart Lamp - Đây là switch cho Notification Segment

Haupt - Đây là switch cho nút Power trong WLED

Segment 1/2 - Đây là switch cho các segment đèn ngủ

Logic ở đây là switch “Haupt” phải luôn bật, vì mình sẽ bật/tắt các segment theo nhu cầu. Để đảm bảo “Haupt” luôn on (sau reboot/mất điện), mình bật nó trong mọi automation/flow mà mình muốn đèn ngủ hoặc đèn thông báo hoạt động.

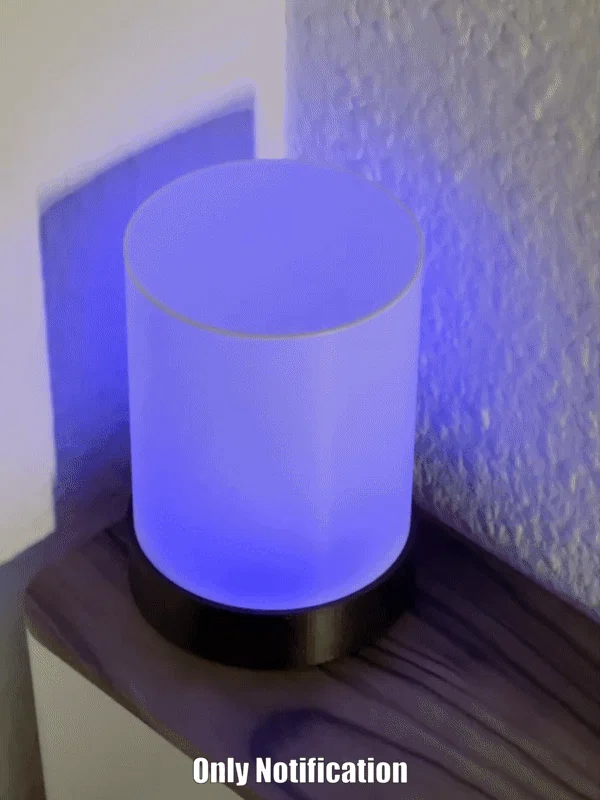

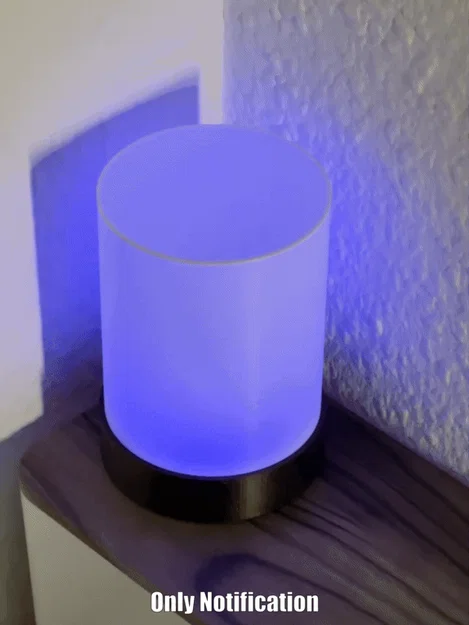

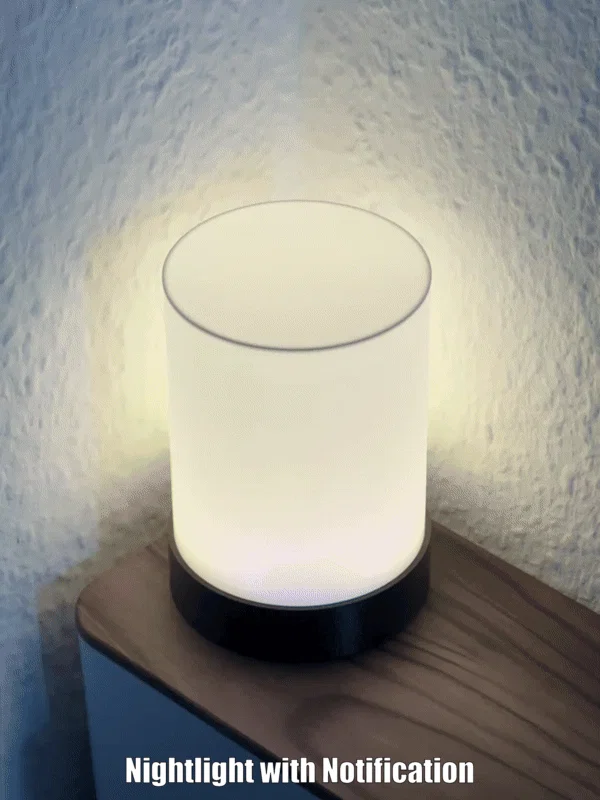

Vậy là giờ có thể đem đèn vào automations hoặc flows trong Node-RED. Ở nhà mình, mình dùng cảm biến Hue Motion để bật đèn ngủ (Segment 1 + Segment 2 + Haupt) ở hành lang sau 8 giờ tối và trước 7 giờ sáng khi bên ngoài đang tối. Segment thông báo sẽ bật khi mình cần mang rác ra cho ngày hôm sau. Hay ở chỗ là hai chức năng này chạy độc lập với nhau.

Nếu bạn có cấu hình hay cách dùng khác, cứ chia sẻ ở phần bình luận nha.
