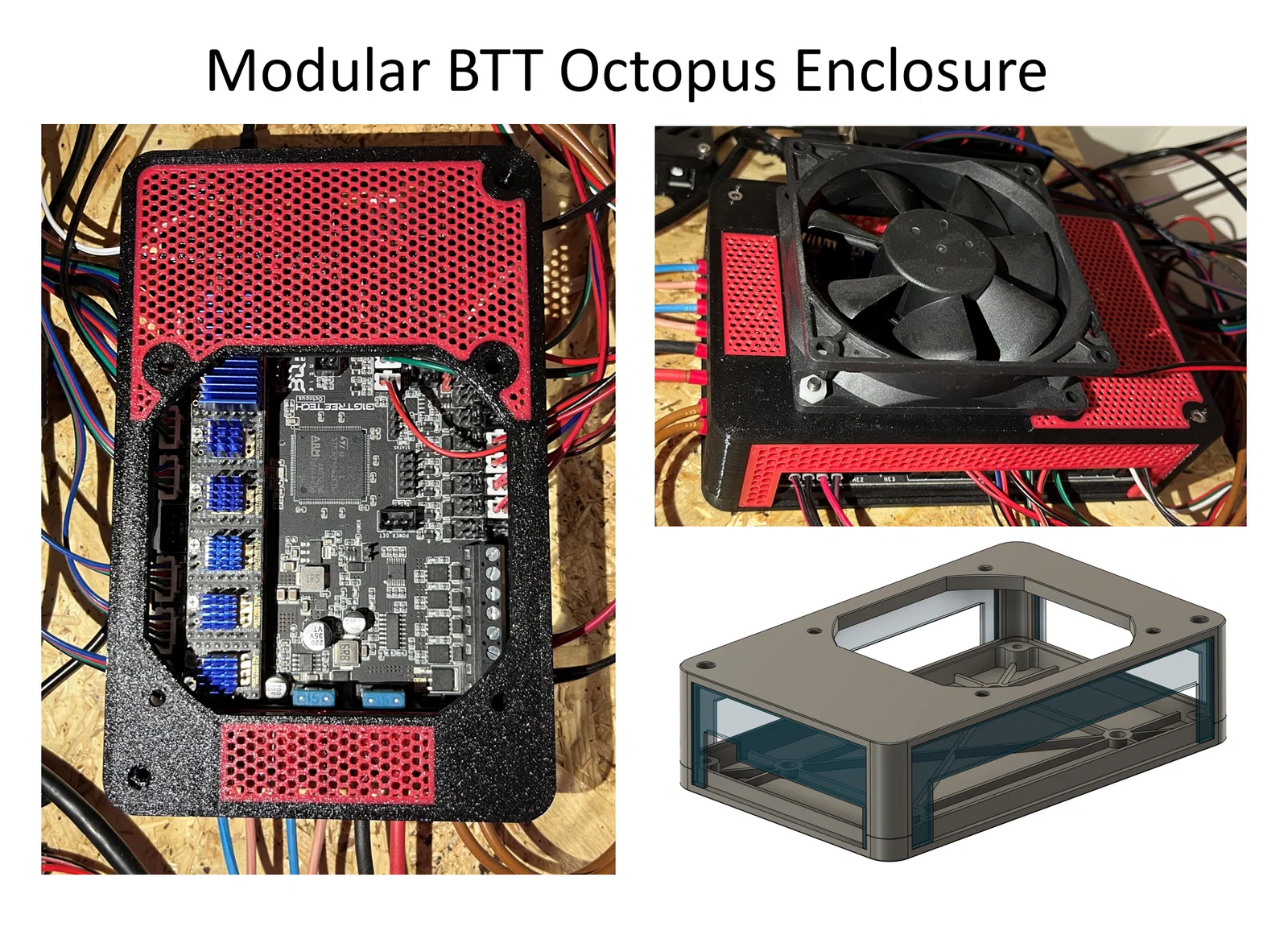

Vỏ Bigtreetech Octopus với panel tùy biến

Vỏ (enclosure) cho mainboard Octopus V1.1, cho phép bạn tùy biến hoàn toàn các tấm hông (side panels), cấu hình quạt và cách cố định.

Bạn cần in gì:

• Một trong các phần top (nắp trên) có sẵn
• Một trong các phần top (nắp trên) có sẵn
• Tất cả các tấm hông (không bắt buộc, nhưng khuyến nghị)

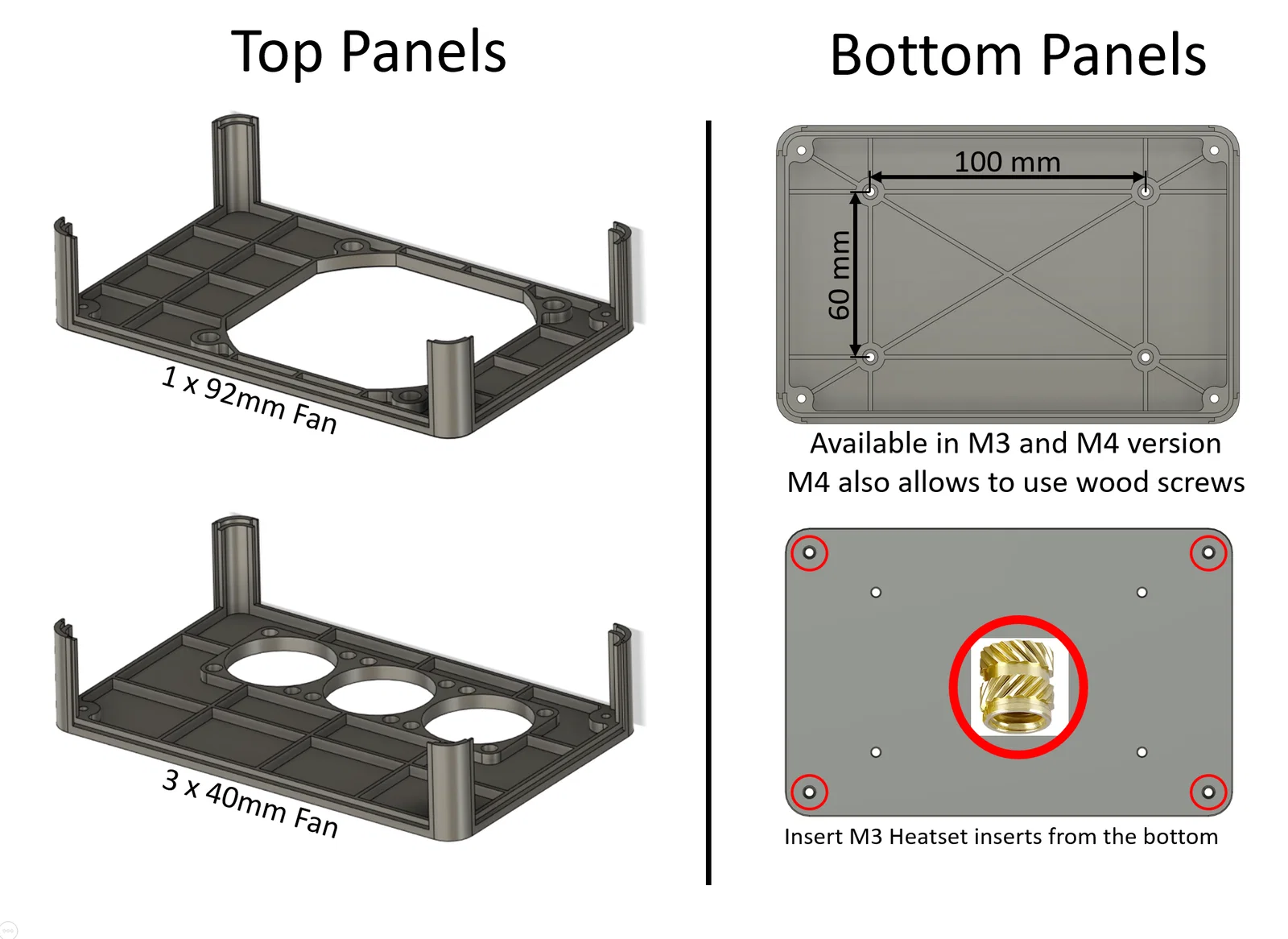

Các phiên bản top:

• Quạt 3x40mm

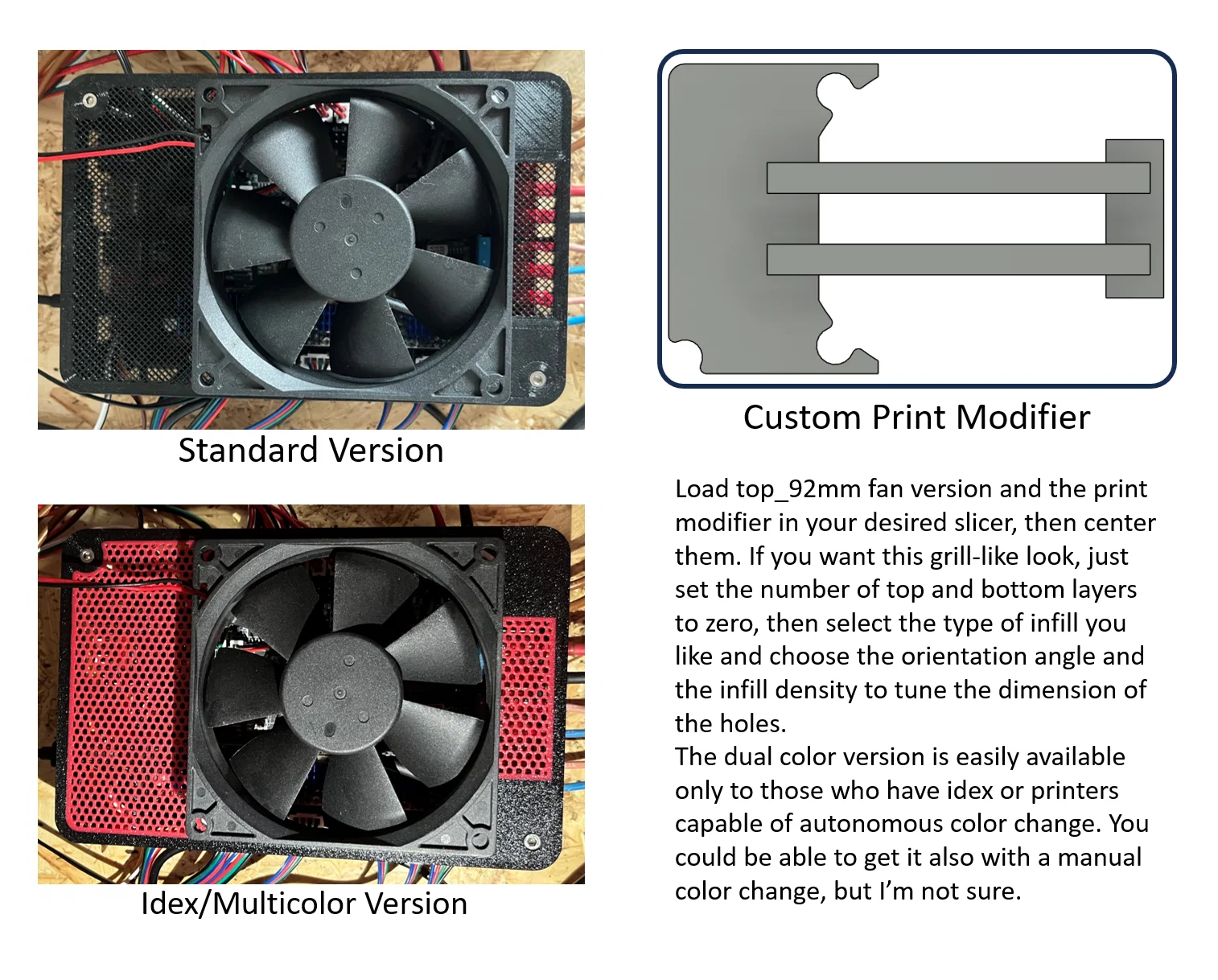

• Quạt 92mm (có custom print modifier) (xem hình)

Phiên bản bottom

• 100x60mm M3
• 100x60mm M4

Cách lắp ráp:

• Gắn heat set inserts vào phần bottom
• Nếu bạn muốn bắt cố định enclosure thông qua các lỗ mount ở đáy, làm bước này ngay bây giờ.
• Dùng vít M3x8 để cố định mainboard vào phần bottom.
• Bắt quạt lên các tấm top.
• Dùng M3x40mm để bắt phần top vào phần bottom thông qua 2 lỗ.
• Cách lắp tấm hông tốt nhất là luồn một mép tấm vào rãnh dẫn của chân thứ nhất, rồi bẻ nhẹ tấm và trượt vào rãnh của chân thứ hai.

Mẹo in:

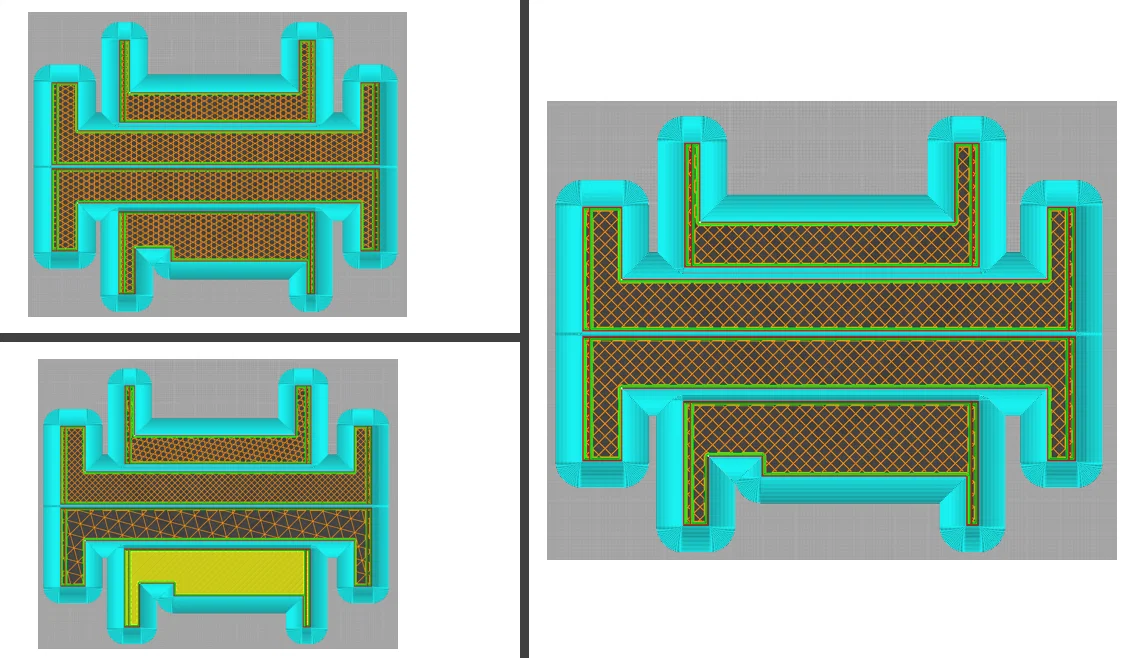

• Phần top: Khi in, nhớ đặt minimum layer time cao để giới hạn tốc độ, giúp các chân lắp (mounting legs) đạt độ chính xác kích thước tốt, cần thiết để ăn khớp với tấm hông. Nếu bạn dùng PrusaSlicer hoặc các bản phái sinh, tránh seam lines tại khu vực tiếp giáp tấm hông để chúng hoạt động đúng như thiết kế.

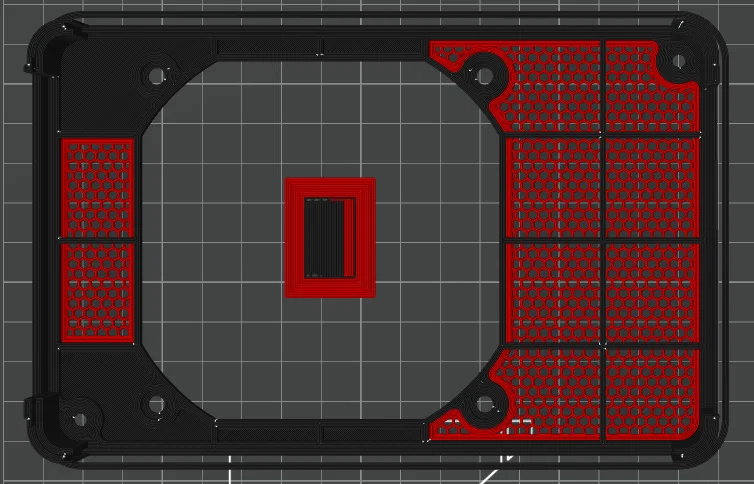

Tùy biến tấm hông: Bạn có thể xem ví dụ trong hình: bằng cách import file .3mf vào slicer bạn dùng, bạn có thể dùng “per model setting” để tùy chỉnh các tấm, đồng thời quyết định luồng gió thoát ra khỏi enclosure.

Bạn cũng có thể không dùng tấm hông và để enclosure trống như vậy.

MATERIAL:

• 2* M3x8
• 2* M3x40
• 4*M3 heat set inserts
• 6-12 bu-lông M3x12 và ê-cu lục giác cho phiên bản quạt 3x40mm
• 2-4 bu-lông M4x12 và ê-cu lục giác cho phiên bản quạt 92mm
