Ốp che cổng USB cho K40 Laser (USB shroud)
Ốp che (shroud) bấm vào vị trí cho cổng USB của K40 Laser, giúp giảm lực kéo lên cổng/bo mạch và ngăn bụi hoặc vật lạ rơi vào trong máy. Kích thước lỗ USB tham khảo 24,8 × 34,8 mm.
Mô tả
Mình muốn có một giải pháp để giảm lực kéo (strain relief) cho cổng USB trên máy cắt laser K40 của mình, để lỡ có ai vô tình giật nhẹ sợi cáp thì cũng không làm hư bo mạch ngay. Mình có thấy vài giải pháp tương tự trên mạng, nhưng không cái nào có vẻ hợp với đúng phiên bản máy của mình. Vậy nên mình tự làm luôn.

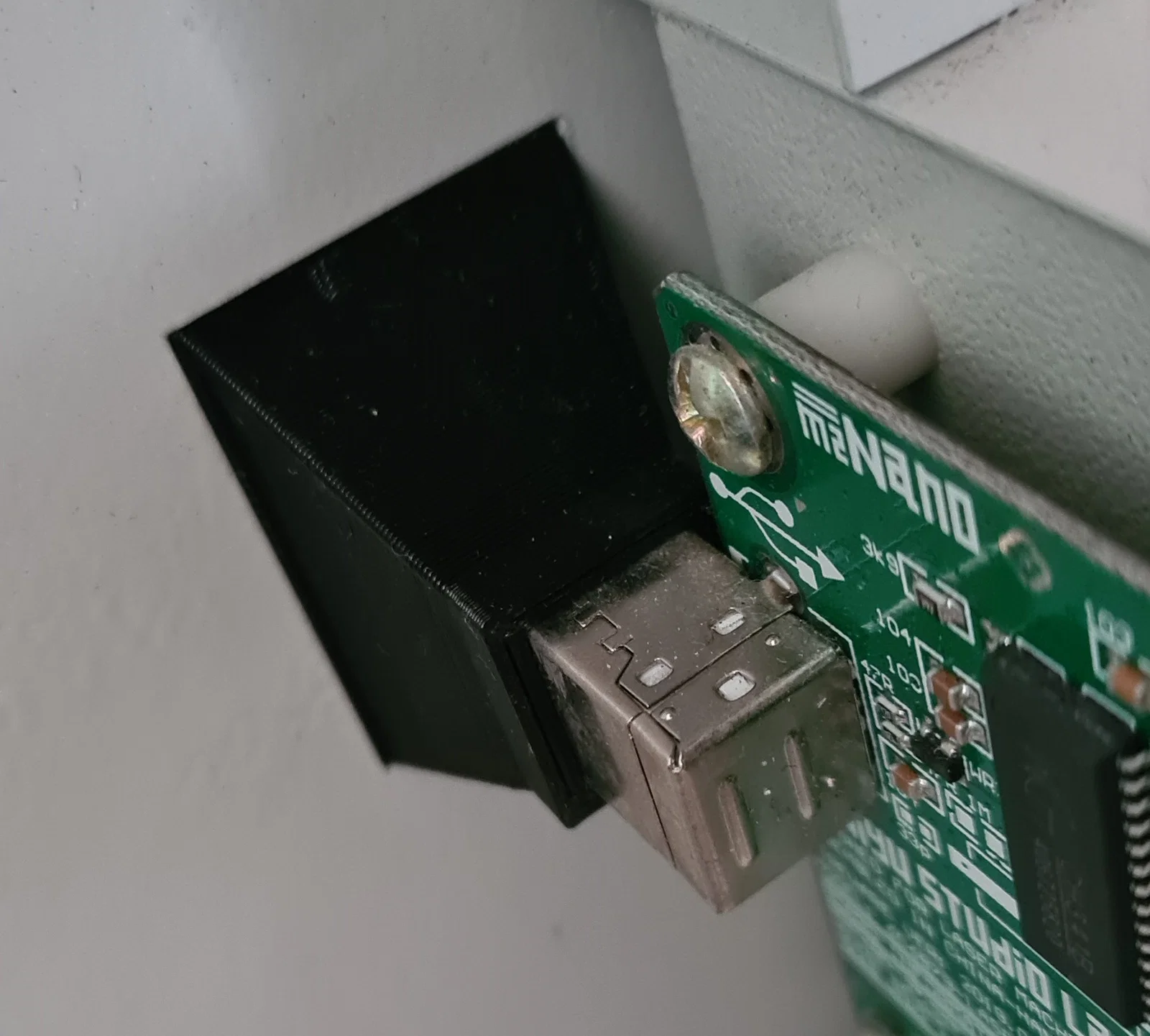

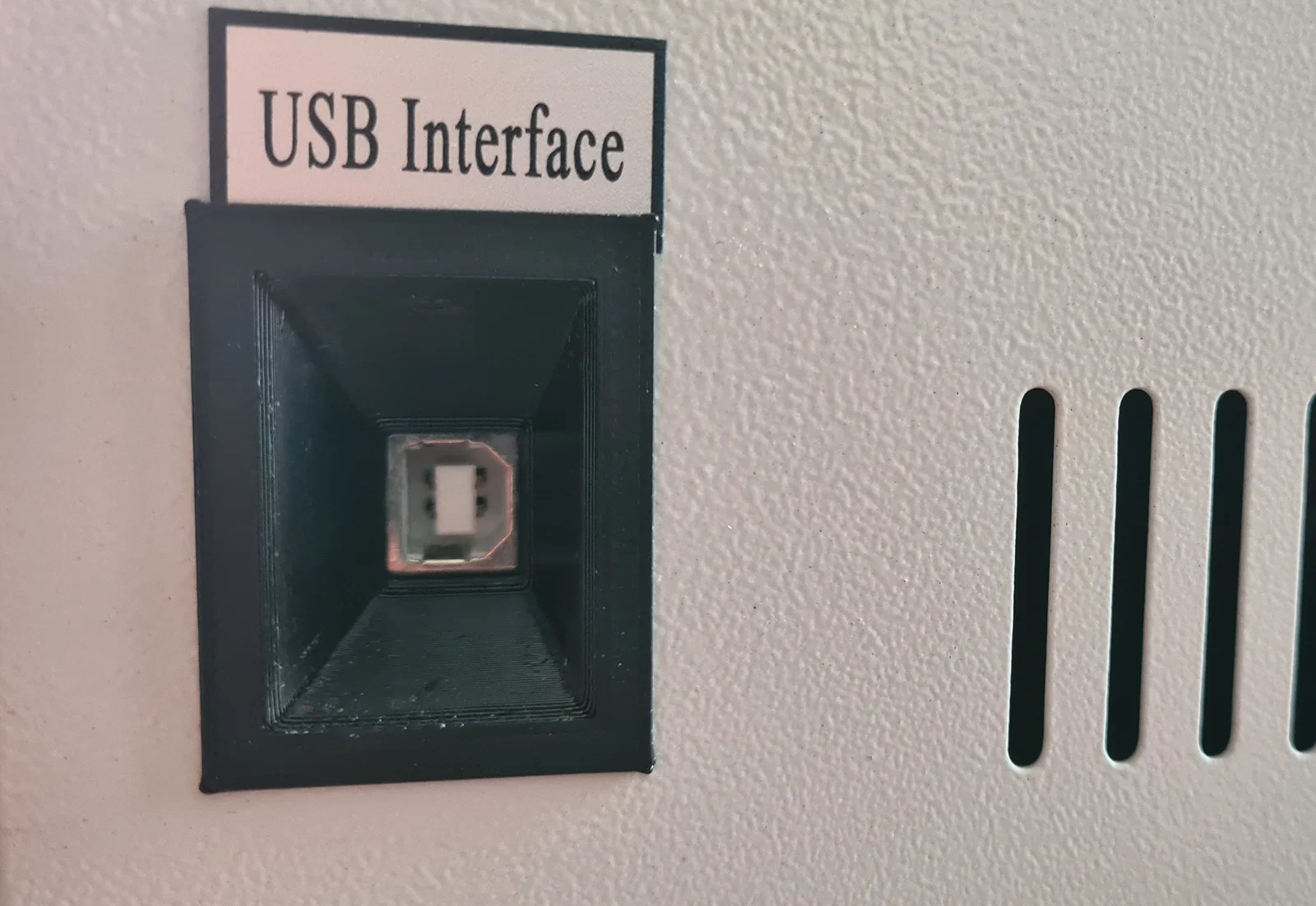

Cái USB shroud này sẽ bấm (snap) vào đúng vị trí. Nó giúp giảm lực kéo lên cổng USB, đồng thời cũng hạn chế đồ linh tinh rơi vào bên trong vỏ máy.
Con K40 của mình có lỗ USB kích thước khoảng 24,8 mm x 34,8 mm. Khi gắn shroud này (nhớ rút điện K40 ra khỏi nguồn!), mình có nới lỏng tạm các con ốc giữ bo mạch một chút. Làm vậy sẽ có chút “độ rơ” để canh cho cổng USB và shroud thẳng hàng, khớp cho chuẩn.
Mình in bằng Prusa Mini với PETG. Dùng tới giờ hơn 1 năm vẫn ngon lành.
