Dao cắt phôi bút chính xác & an toàn (Precision & Safety Blank Cutter)

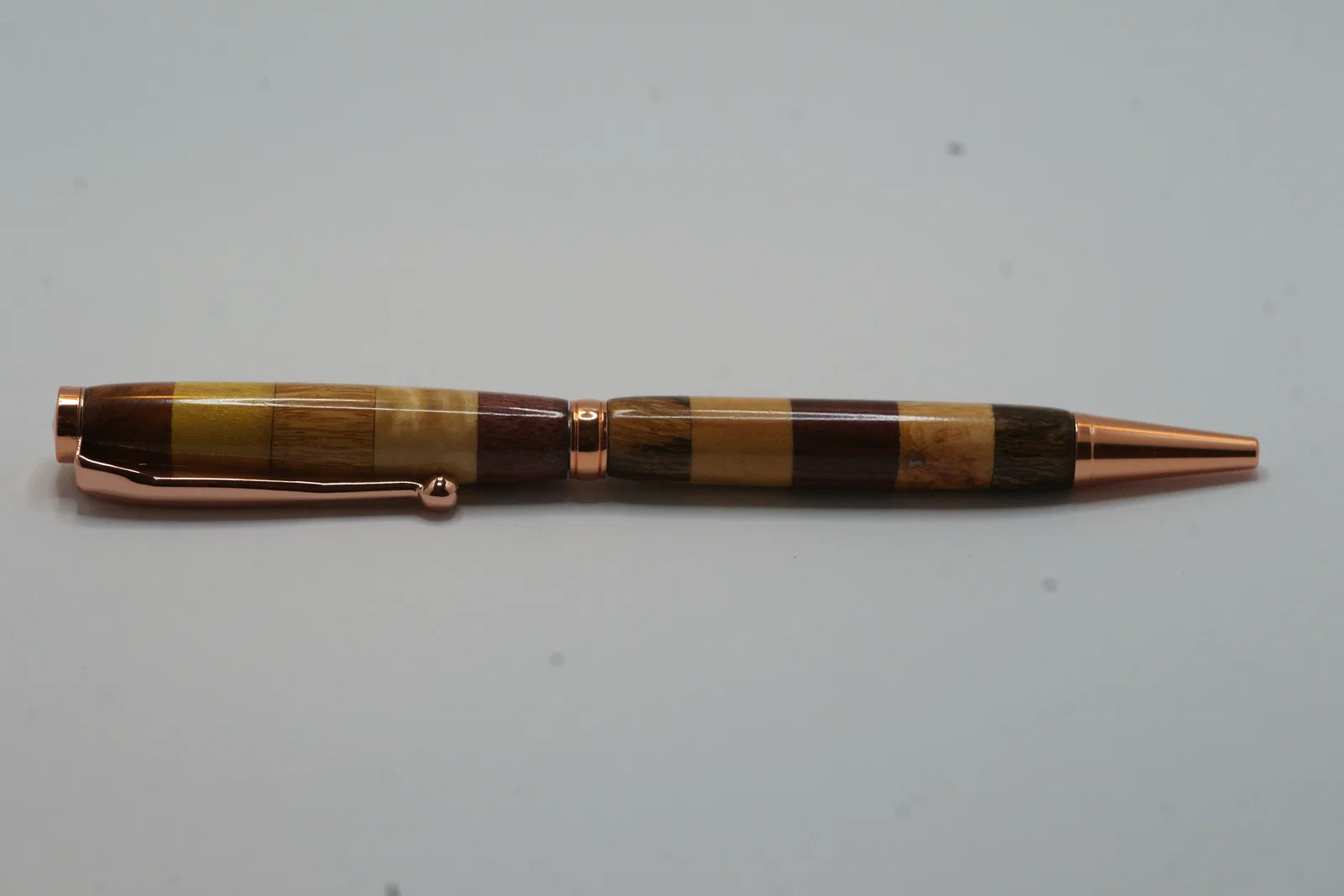

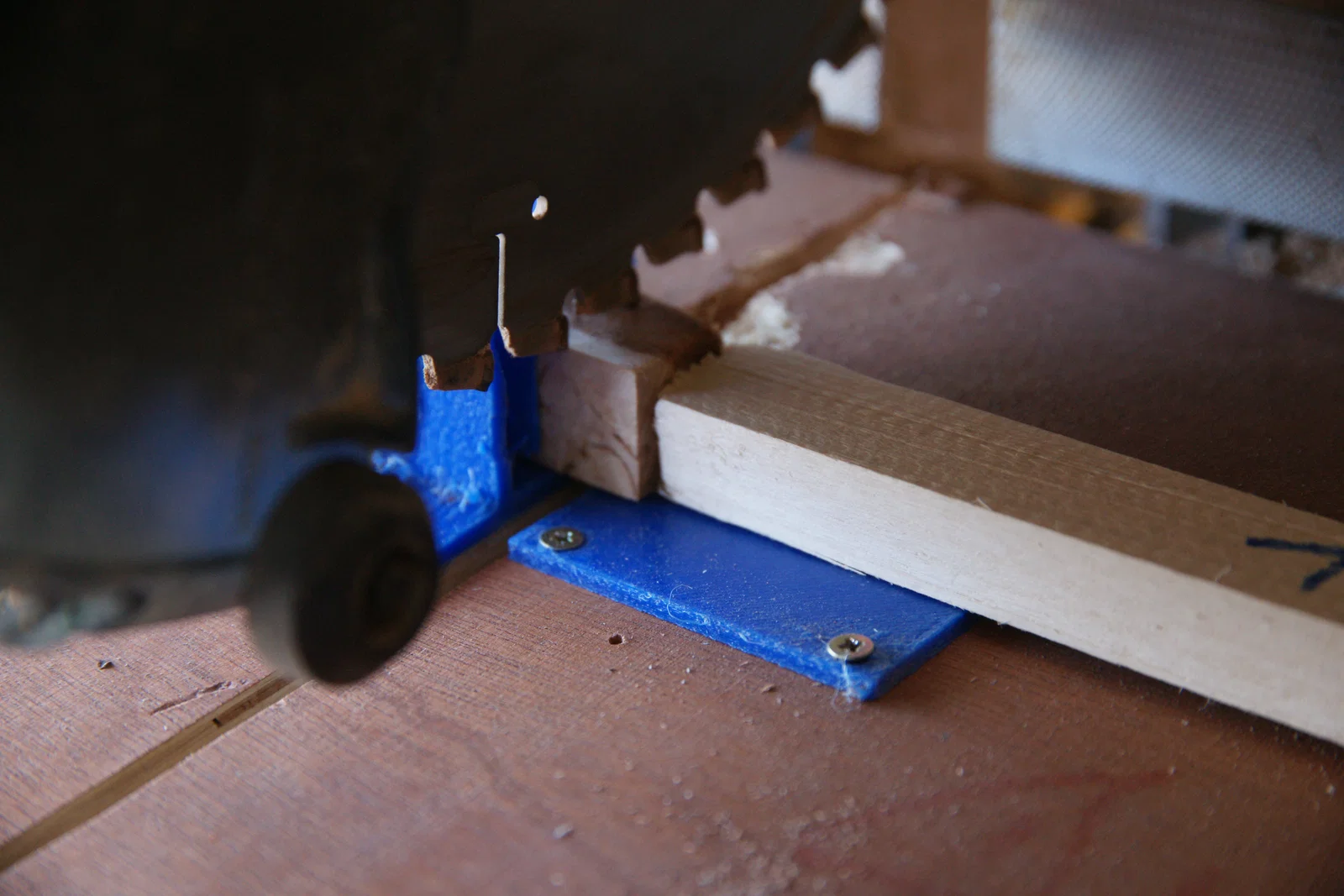

Cho phép cắt các phôi (carrelet) làm bút thành những lát rất mỏng mà không hề rủi ro khi dùng máy cưa cắt góc (electric mitre saw).

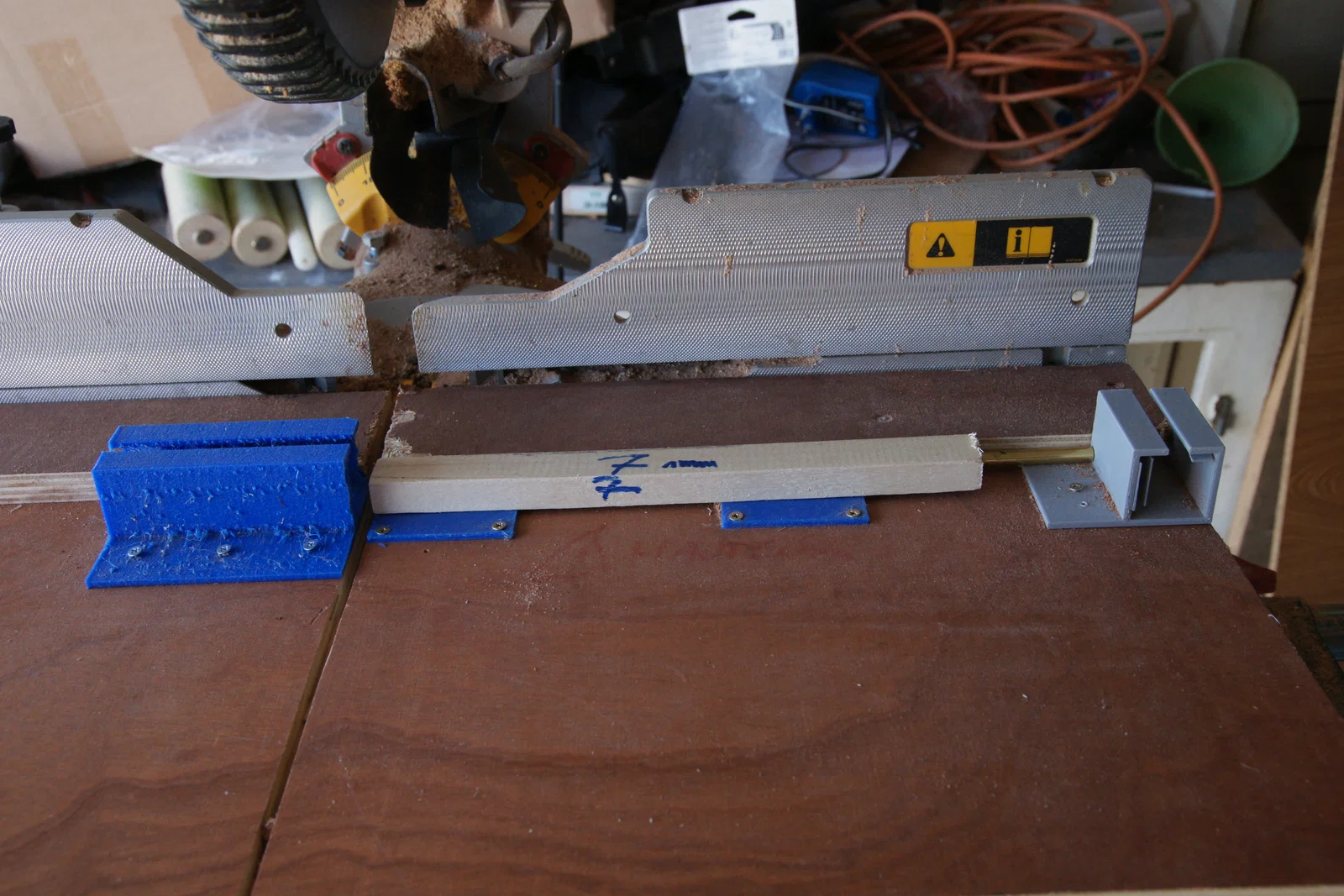

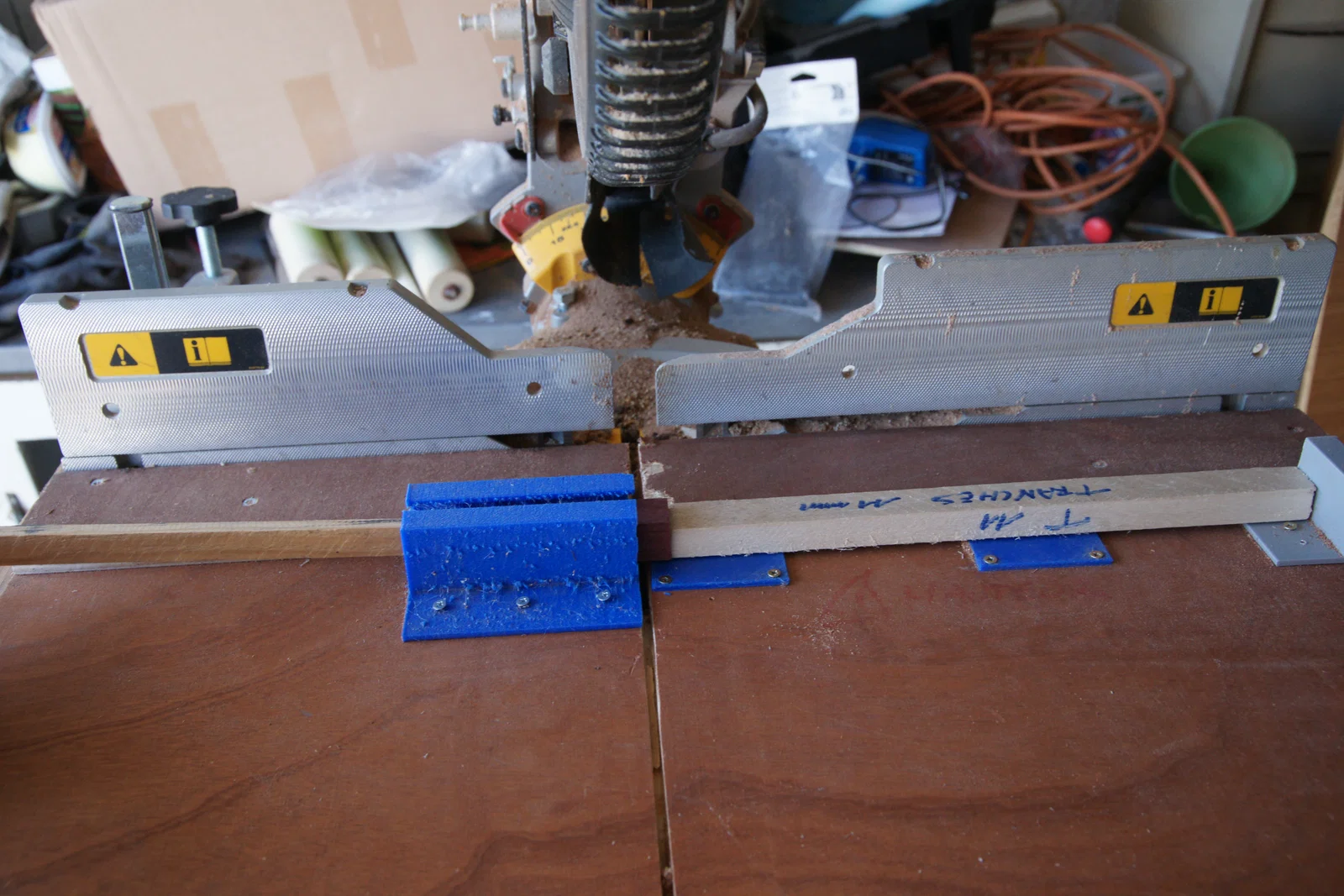

Bộ này đặt trên một mặt bàn ván ép, kèm một miếng thứ hai để đẩy phôi ra xa, giúp cắt dễ hơn. Máy cưa cần có cơ cấu để khóa lưỡi ở độ cao cố định.

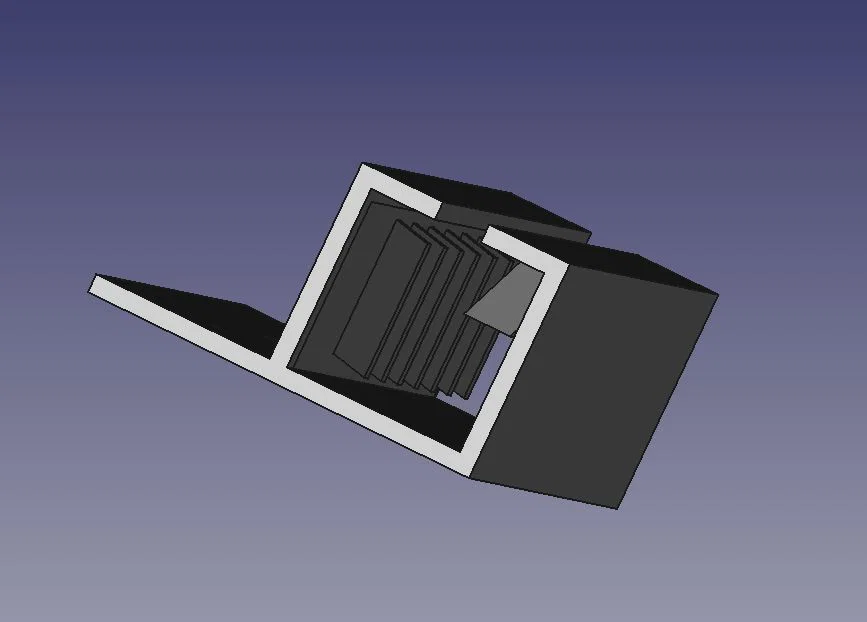

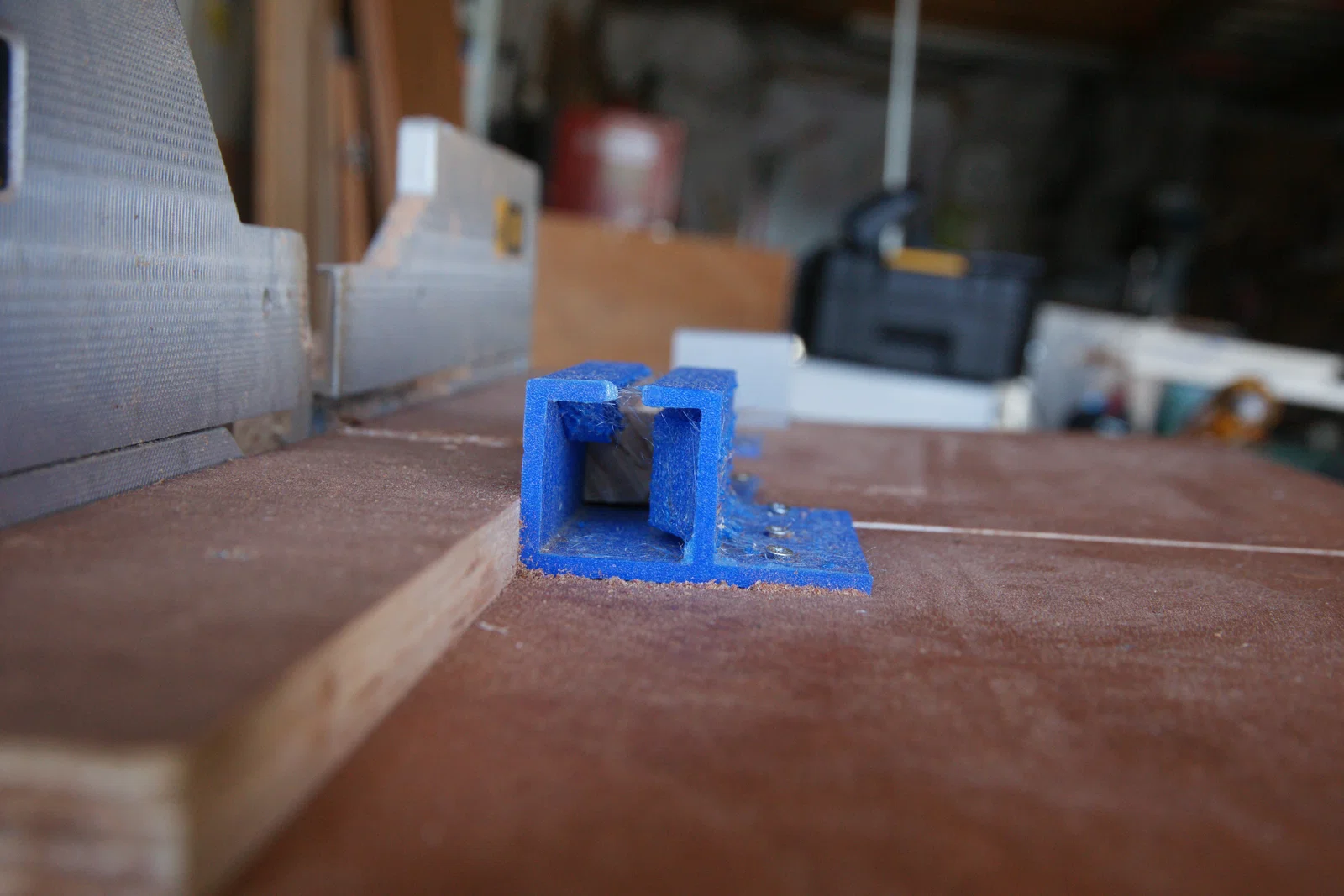

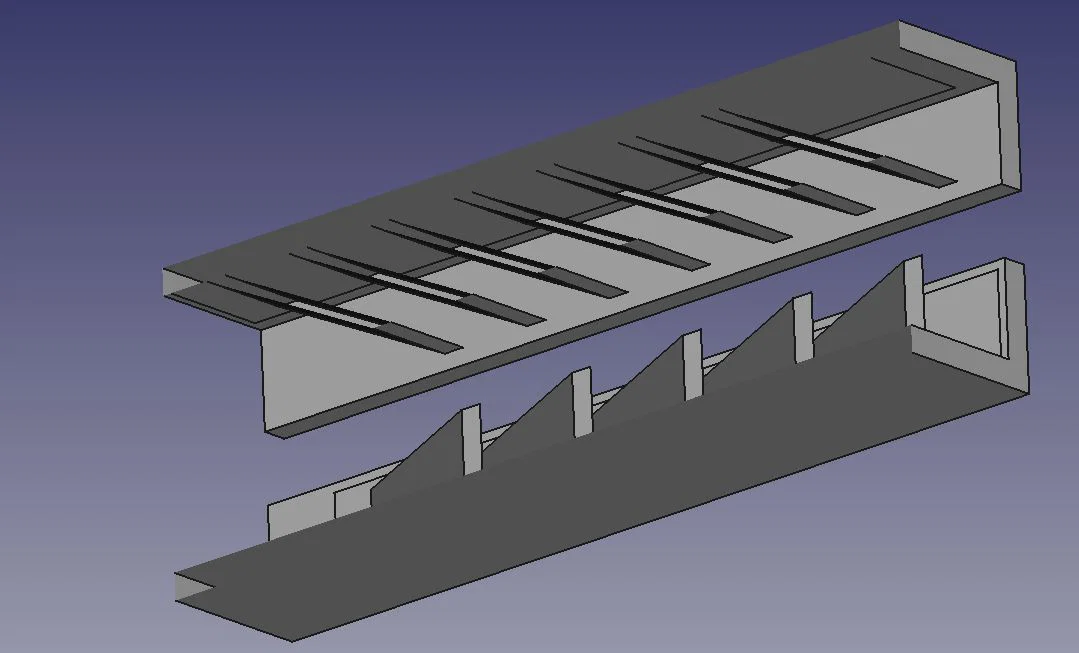

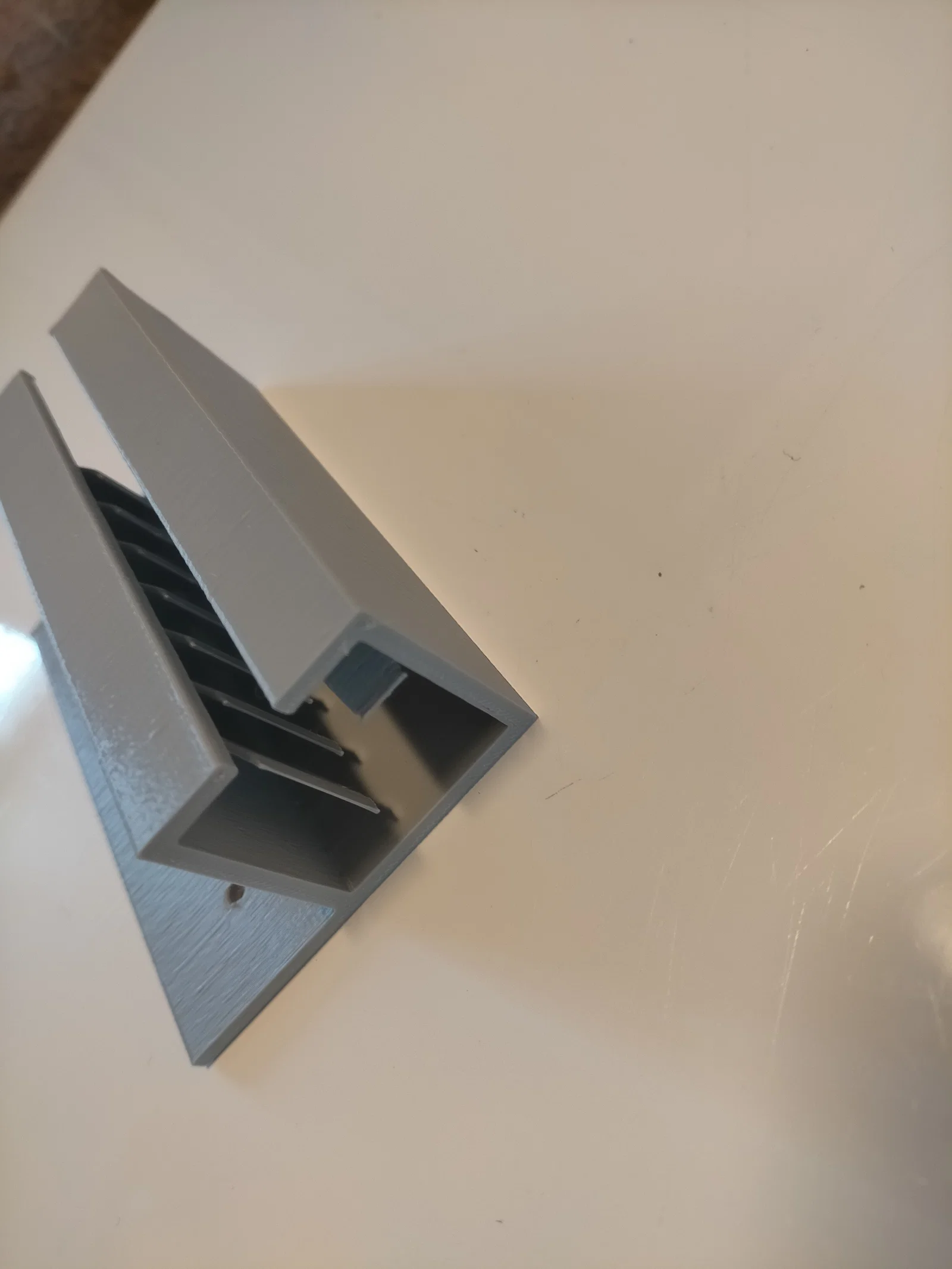

Bên trong ống được lót các lưỡi gà làm nhiệm vụ như lò xo để ép sát và giữ chặt phôi. Các tấm có cùng độ dày ở phía đầu ra giúp giữ đường cắt vuông 90°.

Mình dùng một bản thử trước đó để tạo phần chặn đối diện.

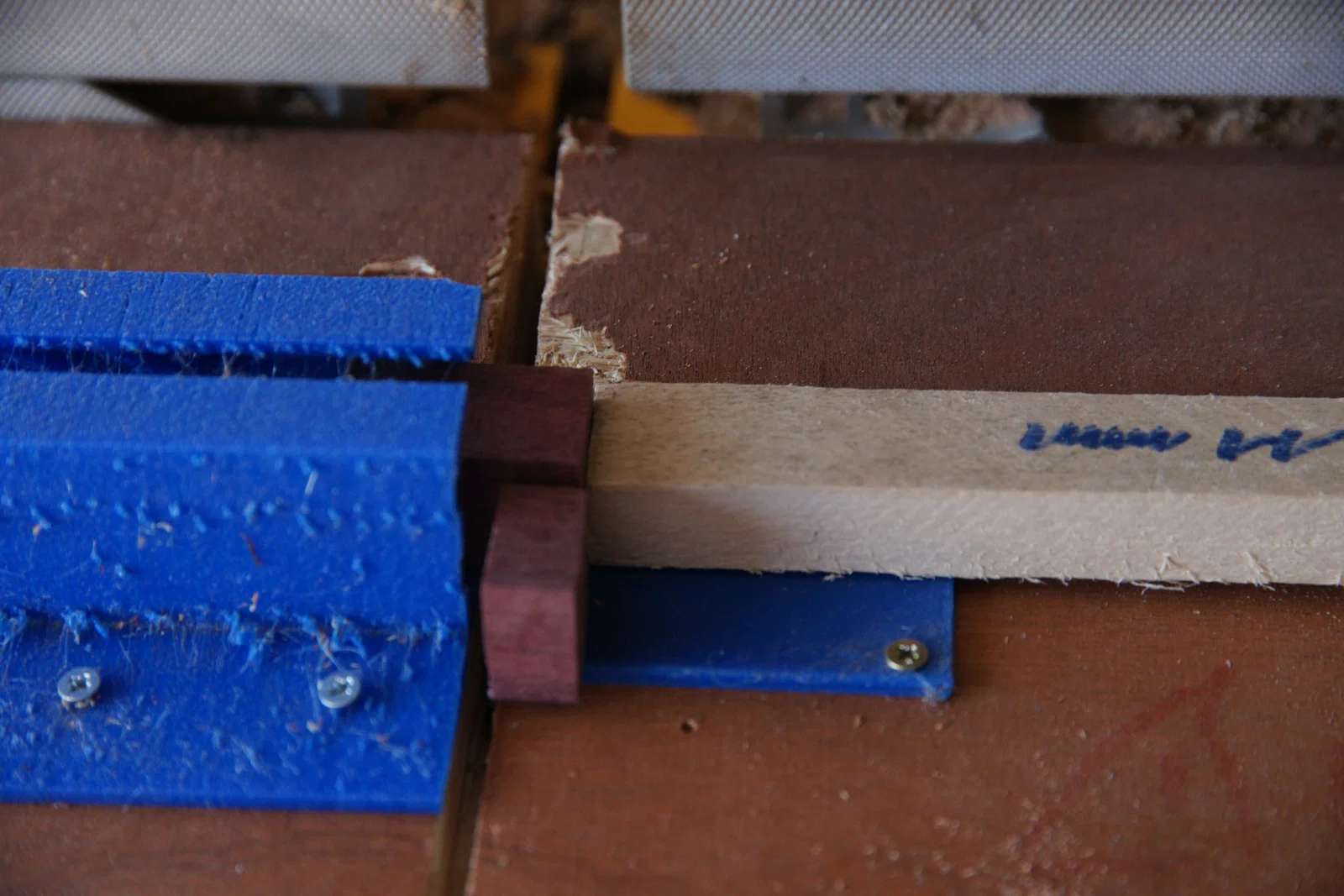

Cần in một cái nêm (cale) nhỏ theo đúng độ dày khe hở (clearance) mong muốn.

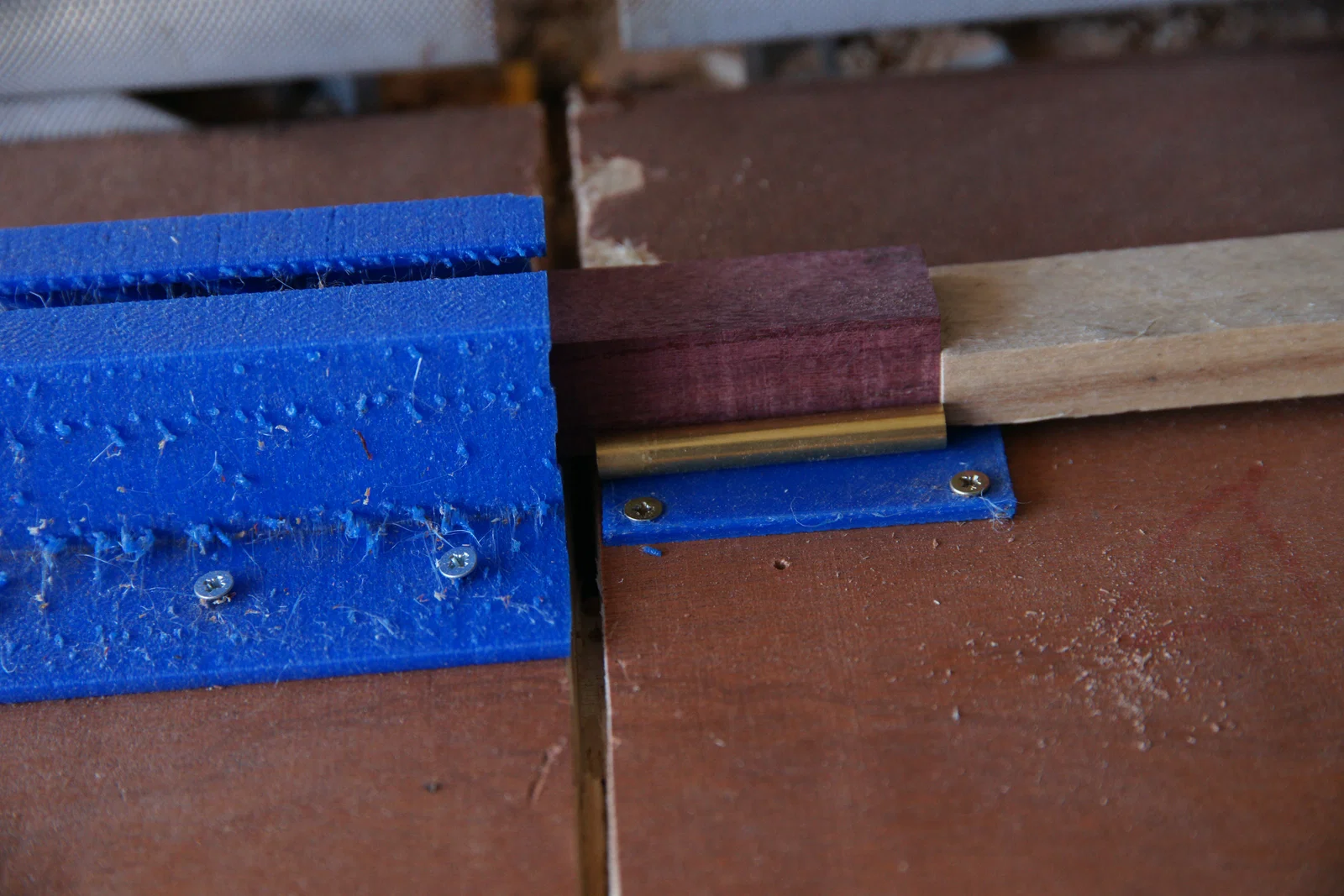

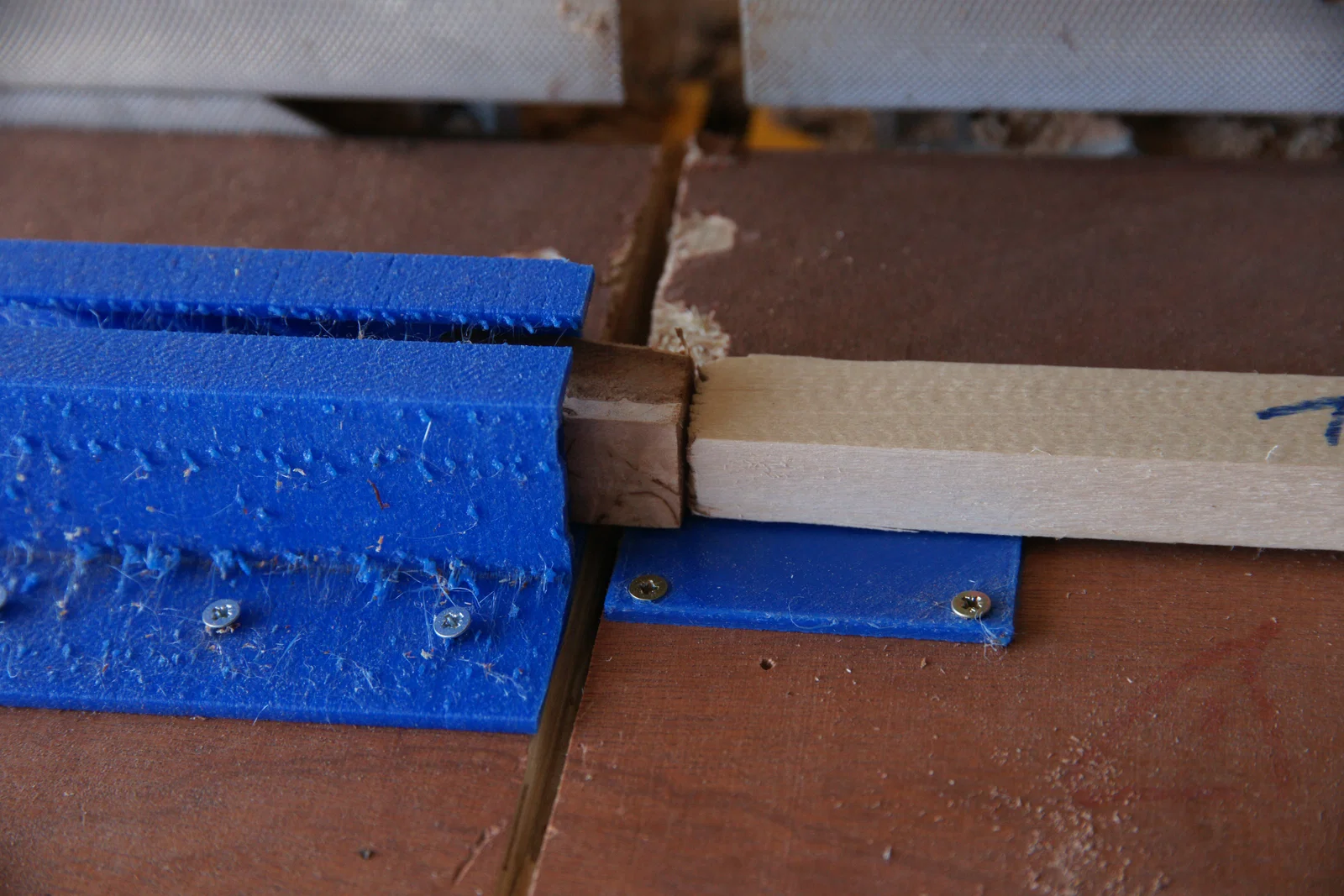

Để tạo các gabarit khác nhau, có thể in 3D, nhưng cách đơn giản nhất vẫn là dùng gỗ vụn. Đặt ống, nêm khe hở và miếng gỗ vụn tựa lên nêm chặn, rồi cưa — bạn sẽ có một gabarit đúng kích thước cần.

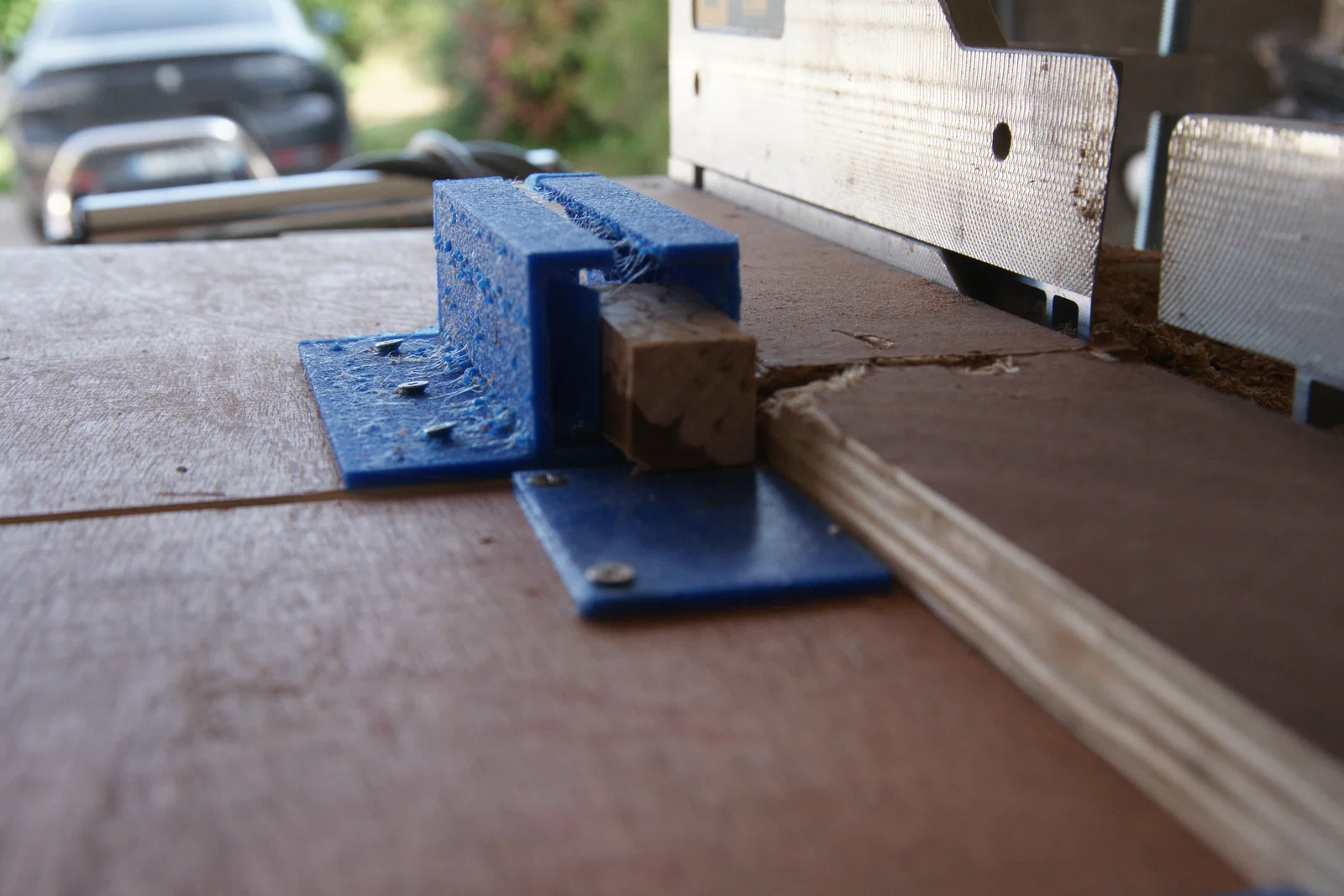

Sau đó có thể cắt các mẩu nhỏ mà không lo nguy hiểm.

Cần nhấn mạnh là dụng cụ này gần như không thể làm được nếu không có in 3D. Nó giúp tăng tốc độ, độ chính xác và độ an toàn.

Chất lượng bản in không quá quan trọng. Mình dùng phần PETG chất lượng kém còn dư để xài hết cuộn.

Dịch tự động

Cho phép bạn cắt phôi bút thành những lát rất mỏng mà không có bất kỳ rủi ro nào khi dùng máy cưa cắt góc chạy điện.

Thiết bị này đặt trên một mặt bàn ván ép, với một miếng thứ hai nhằm đưa phôi ra xa để cắt dễ hơn. Máy cưa phải có cơ cấu để khóa lưỡi ở độ cao cố định.

Bên trong ống được lót các lưỡi gà dạng lò xo để ép và giữ phôi. Các tấm có cùng độ dày ở phía đầu ra cho phép giữ đường cắt vuông 90°.

Tôi đã dùng một bản thử trước đó để tạo phần chặn đối diện.

Bạn cần in một cái nêm nhỏ theo độ dày khe hở mong muốn.

Để tạo các dưỡng (templates) khác nhau, có thể in chúng nhưng cách dễ nhất là dùng gỗ vụn. Đặt ống, nêm khe hở và miếng gỗ vụn tựa lên nêm chặn, cưa và bạn sẽ chọn được một dưỡng theo kích thước mong muốn.

Sau đó bạn có thể cắt các mẩu nhỏ mà không rủi ro.

Cần lưu ý rằng dụng cụ này gần như không thể thực hiện nếu không có in 3D. Nó mang lại lợi ích về tốc độ, độ chính xác và độ an toàn.

Chất lượng bản in chỉ là yếu tố phụ. Tôi đã dùng phần PETG chất lượng kém còn dư để dùng hết cuộn.
