Guide ergonomic cho letter punch (đóng chữ) 4mm
- Lượt tải
- 39
- Lượt thích
- 14
- Lượt coi
- 1.057
- Bản remix
- 0
- Bình luận
- 0
File 6 8,5 MB
- Free_guide_1777747881.stlSTL · 69,7 KB
- 10_Letters_1777747882.stlSTL · 118,6 KB
- Letter_punch_1777747883.stlSTL · 1,7 MB
- 10_Letters_0.3mm_43m_1777747884.gcodeGCODE · 978,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #368723
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- GPL v2.0 — Giấy phép Công cộng GNU
Mô tả
Chào bạn, mình làm cái giá/đồ giữ tool này vì mình để ý là khi đóng chữ (letter punch) bạn phải canh cực kỳ chuẩn, không là dễ đập trúng tay. Mình làm ở tiệm khóa (locksmith) với ông ngoại, và tụi mình đánh dấu mọi cái chìa khóa sao chép bằng chữ “R” để đảm bảo chìa đó được copy tại tiệm mình. Như bạn tưởng tượng, mình đập trúng tay không phải chỉ một lần, nên mình mới muốn làm mẫu này. Mình cũng làm thêm vài cái guide khác vì mấy tool này đòi hỏi độ chính xác rất cao và cần rất nhiều năm luyện nếu bạn muốn ra kết quả hoàn hảo. Có hai loại guide: một cái free guide cho phép bạn đóng chữ theo một hàng ngang, và một cái 10 space guide hiệu quả hơn nhưng chỉ hợp với từ ngắn.
Dưới đây là hướng dẫn lắp ráp:

(Bạn nhìn là biết mình lấy hình ở đâu luôn :D )

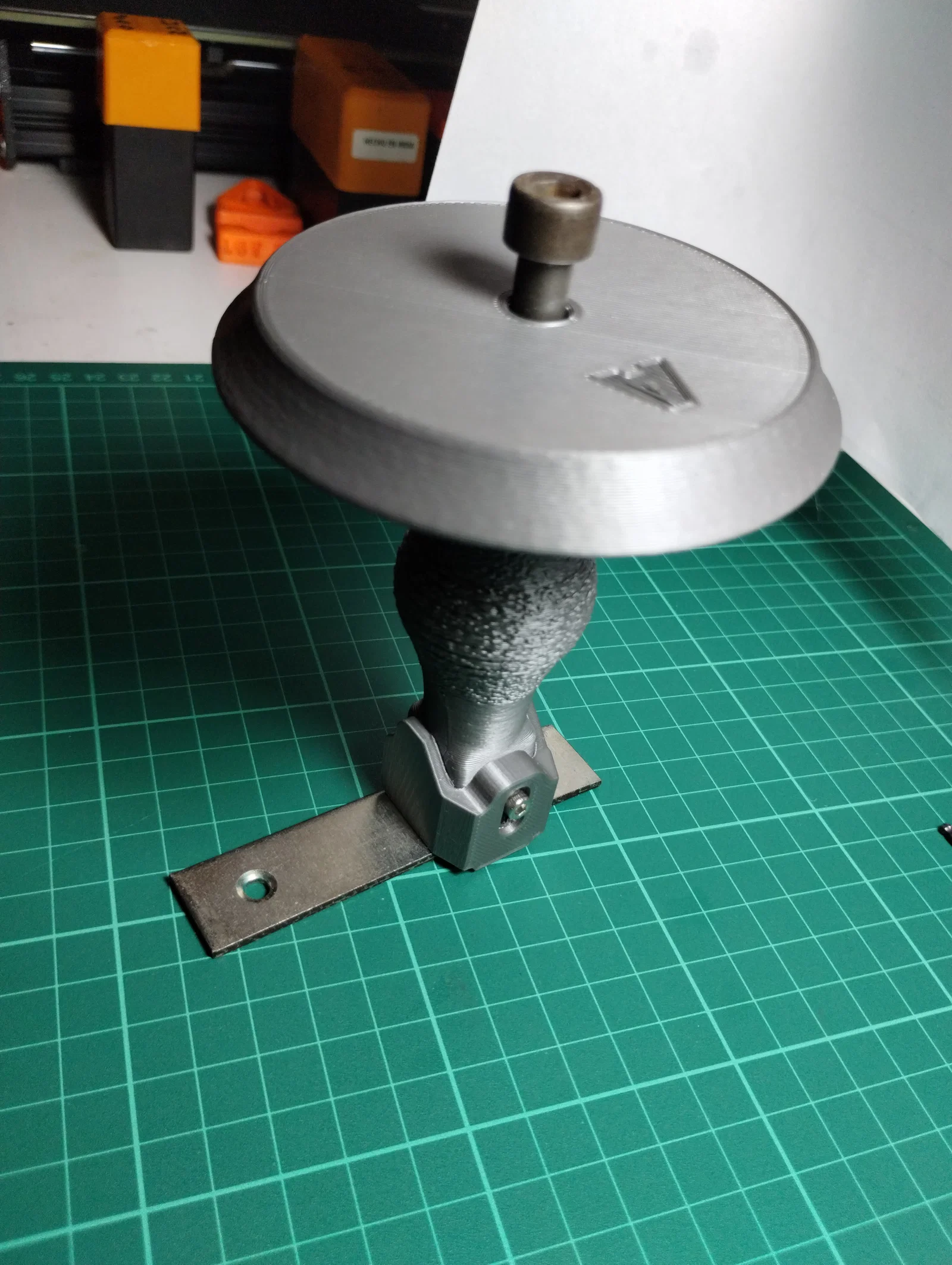

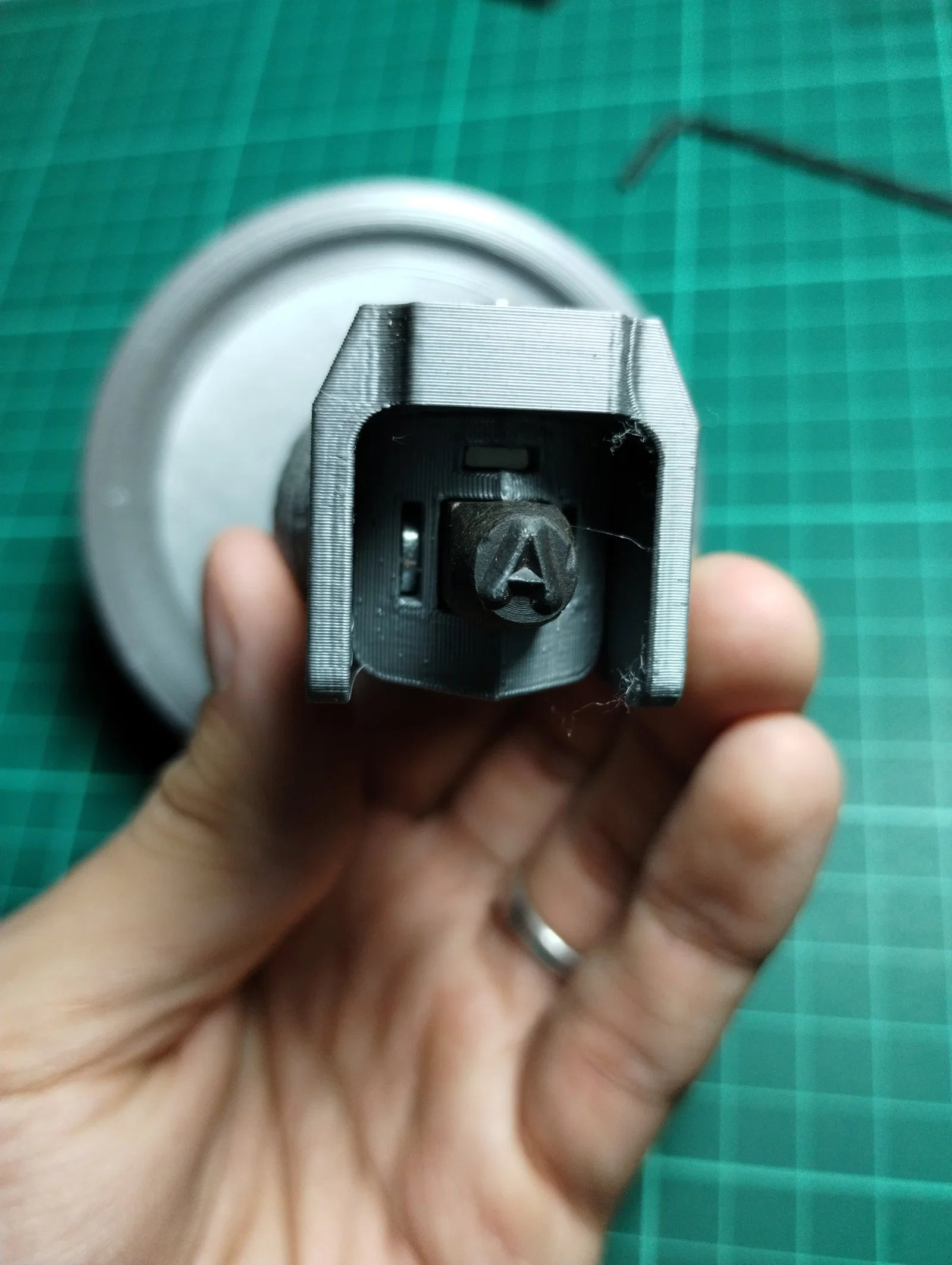

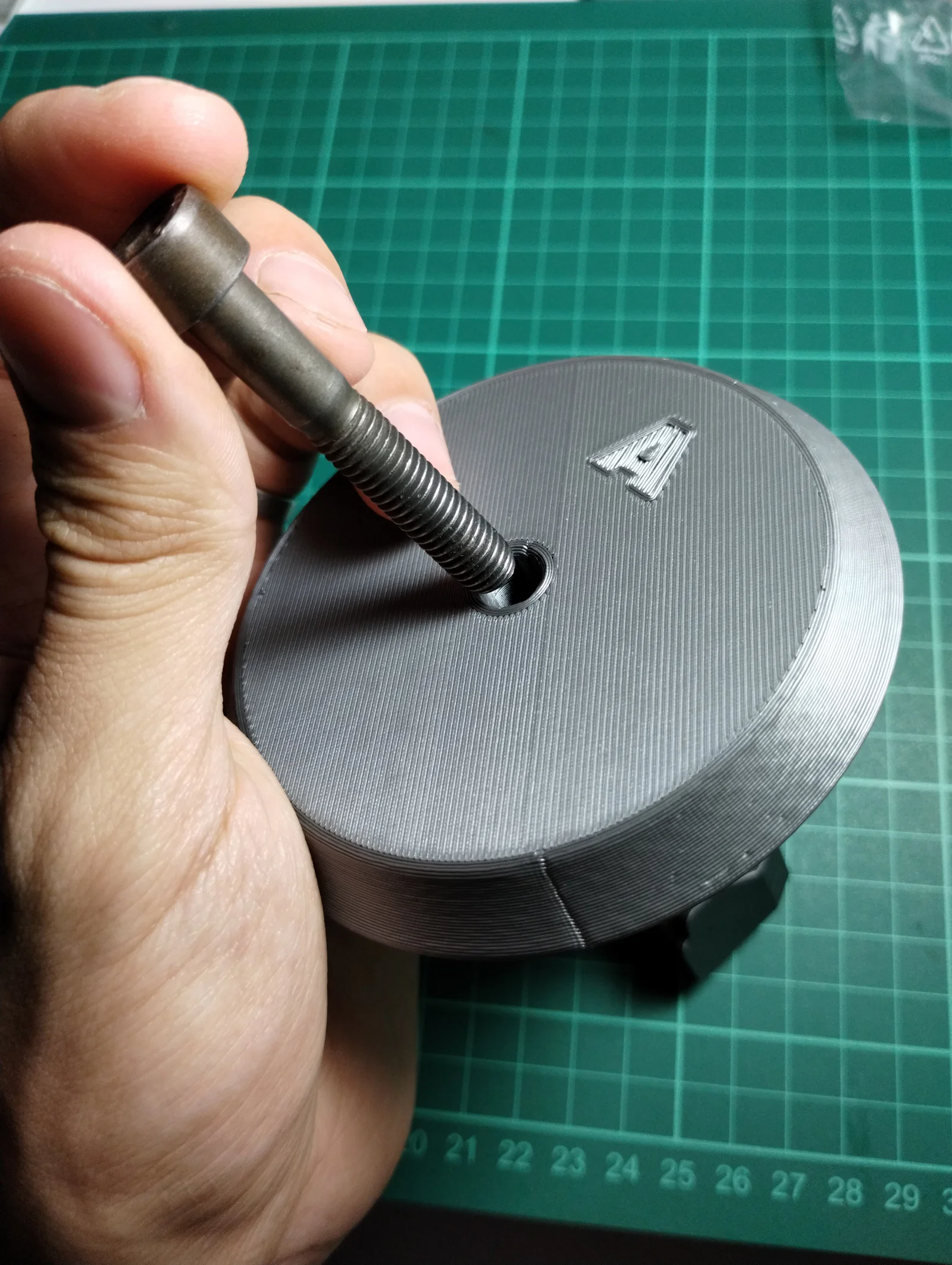

Ok, làm xong các bước này là bạn sẵn sàng dùng letter punch. Giờ bạn cần bộ chữ và số 4mm và một con bu lông M8x50. Ở hình tiếp theo bạn sẽ thấy cách gắn free guide và cách dùng.

Khi chỉnh con bu lông M3x10, bạn có thể trượt free guide để đạt đúng độ cao bạn cần, tùy theo loại chữ bạn đang có và vật liệu bạn đang đóng. Đây là ví dụ cách dùng:

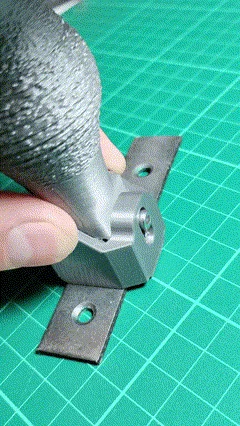

Free guide cho phép bạn di chuyển tool theo phương ngang dọc theo phôi/chi tiết bạn đang khắc:

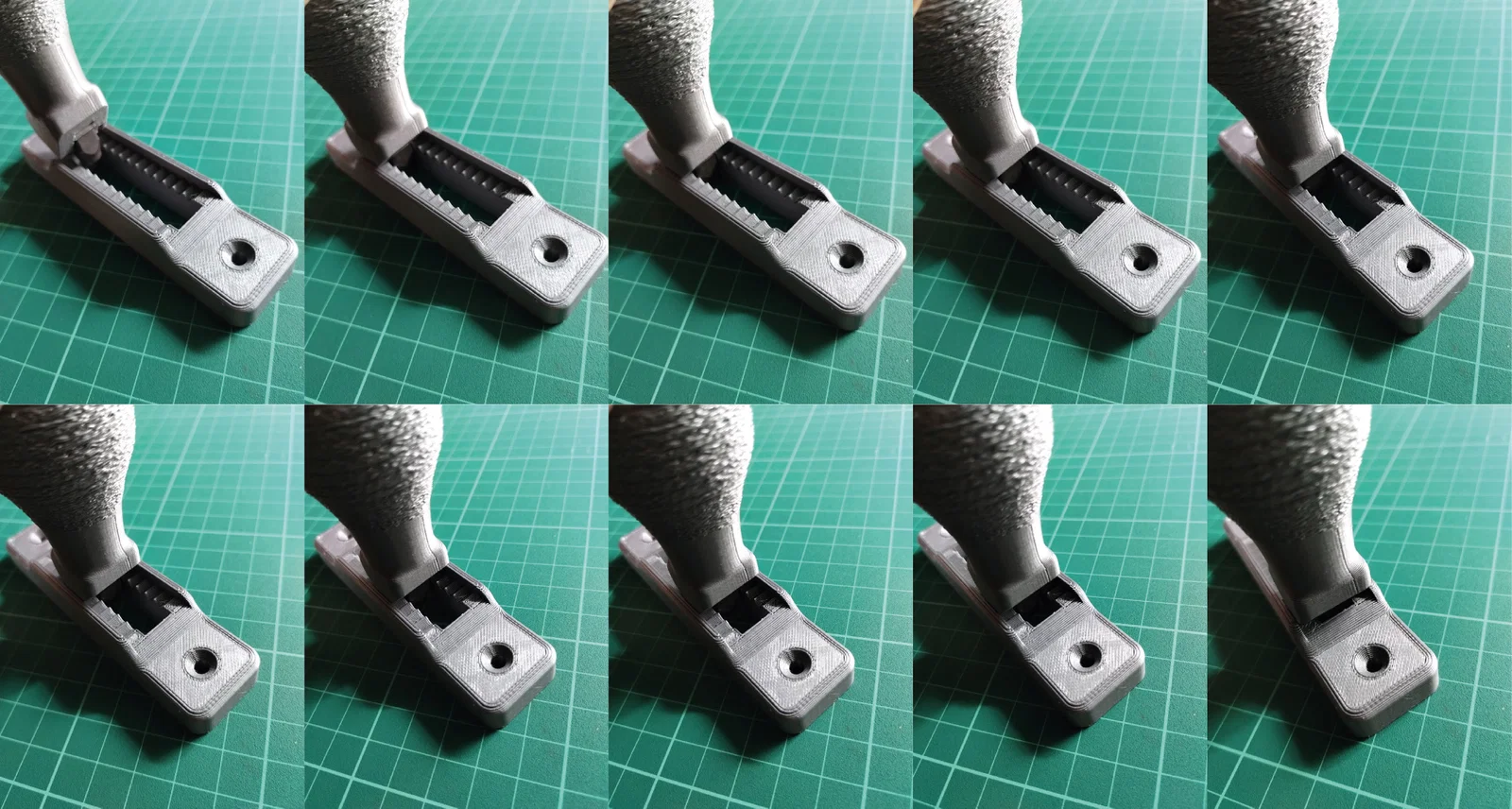

Cái 10 space guide này có sẵn lỗ nếu bạn muốn bắt vít, và cũng có thể gắn bằng kẹp (clamps).

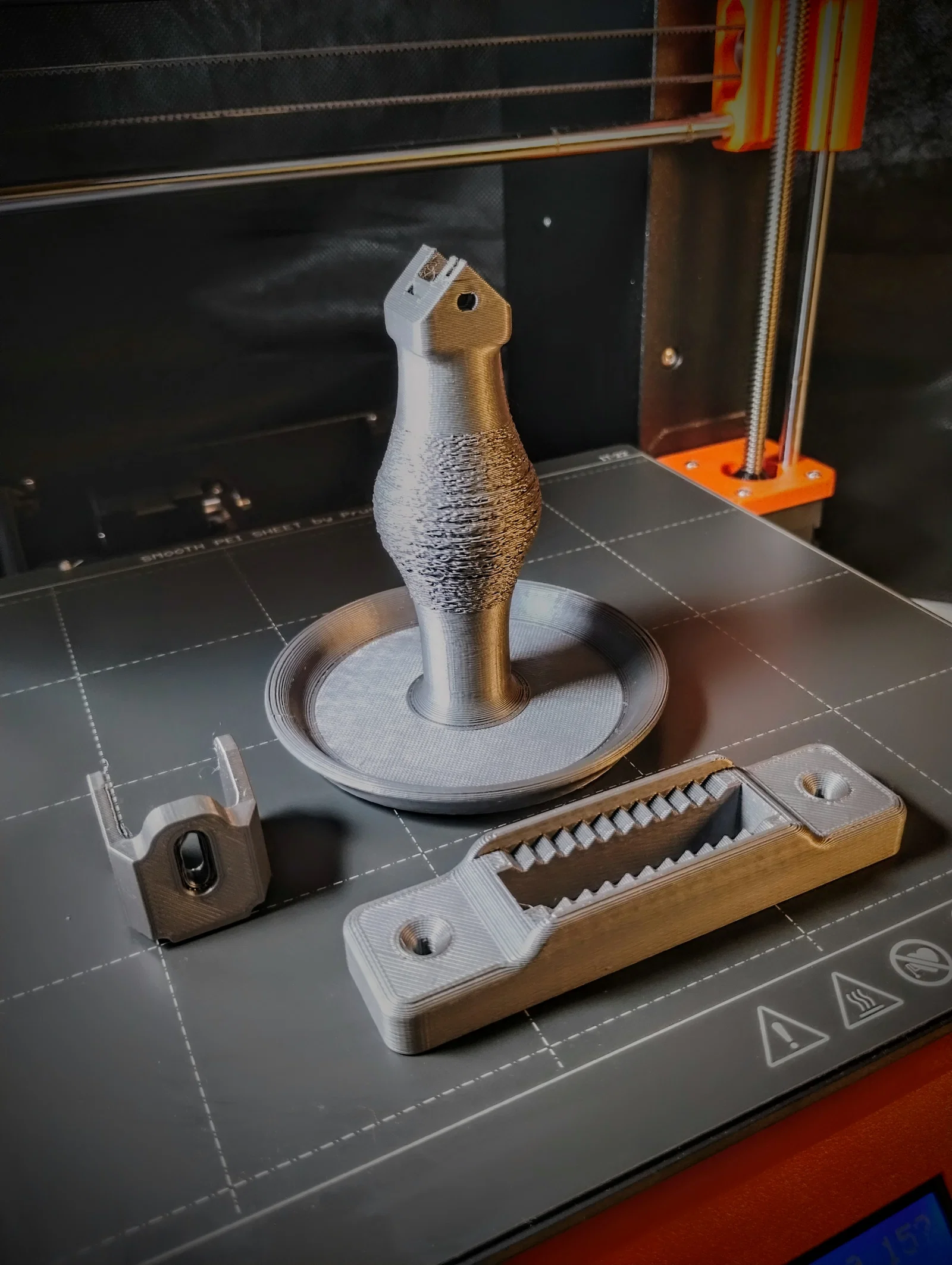

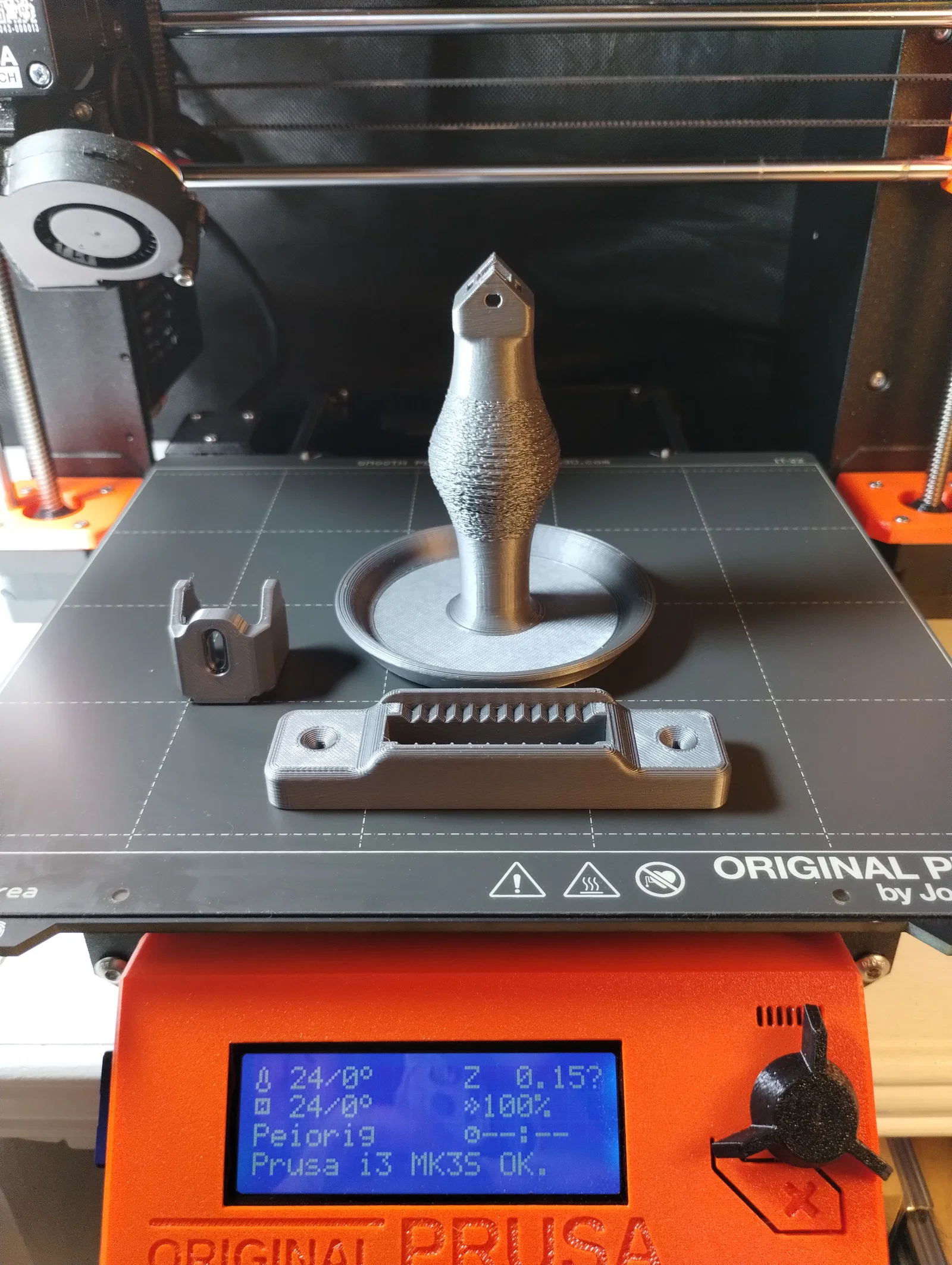

Lưu ý là mình chỉ dùng fuzzy skin cho phần tay cầm thôi. Nếu bạn dùng Mk3s+ thì mình đã làm sẵn gcode cho tất cả các phần. Nếu bạn không muốn dùng fuzzy skin để tăng độ bám, thì bản thân nó cũng đã được model sẵn kiểu grip rồi:

Vậy thôi! Nếu bạn có câu hỏi gì cứ hỏi nha, mình sẵn lòng trả lời. Chúc bạn in vui vẻ!
Thông số in
- Định dạng
- gcodestl
- Số file mô hình
- 6
- Tổng dung lượng
- 8,5 MB
- File lớn nhất
- 5 MB
