Mount cải tiến Dragon Burner (Dragon Hotend + Sherpa Micro)
Bản mount cải tiến dựa trên Dragon_Burner cho Dragon Hotend + Sherpa Micro. Lưu ý có 2 chiều cao Dragon (40mm Phaetus và ~41.40mm hãng khác) để chọn mount đúng vị trí nozzle. Fix kênh đi dây và thêm đường cho LED trước.
Mô tả
Cải tiến từ bản gốc: https://github.com/chirpy2605/voron/tree/main/V0/Dragon_Burner
LƯU Ý: Có 2 loại Dragon hotend với tổng chiều cao khác nhau. Mình mới phát hiện vụ này gần đây. Lý tưởng nhất là bạn nên dùng cái mount nào đảm bảo nozzle nằm đúng vị trí tối ưu để được làm mát tốt nhất.
Dragon hotend do Phaetus làm sẽ cao 40mm.
Dragon hotend do bên khác làm sẽ khoảng ~41.40mm (trong CAD ghi 41.228mm nhưng mình đo thực tế ra 41.40mm….)

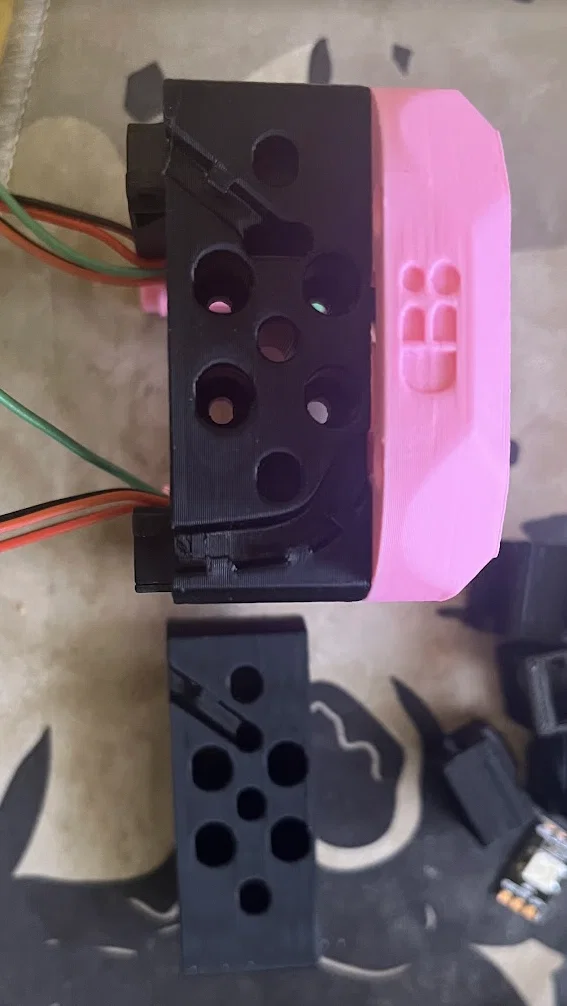

Mount Sherpa Micro bản cũ có con vít phía trước cắt ngang kênh đi dây bên trong, có thể làm hư dây. Bản này đã bọc kín phần đó và nới rộng lỗ.
Mount Sherpa Micro cũng bị thiếu đường đi cho đèn LED phía trước do vị trí mount extruder. Bản này đã thêm một kênh mới.
