Bộ Tile Họa Tiết Nút Celtic (Celtic Knot Design Tiles)

Đây là một bộ tile có thể sắp xếp để tạo ra các thiết kế Celtic knot.

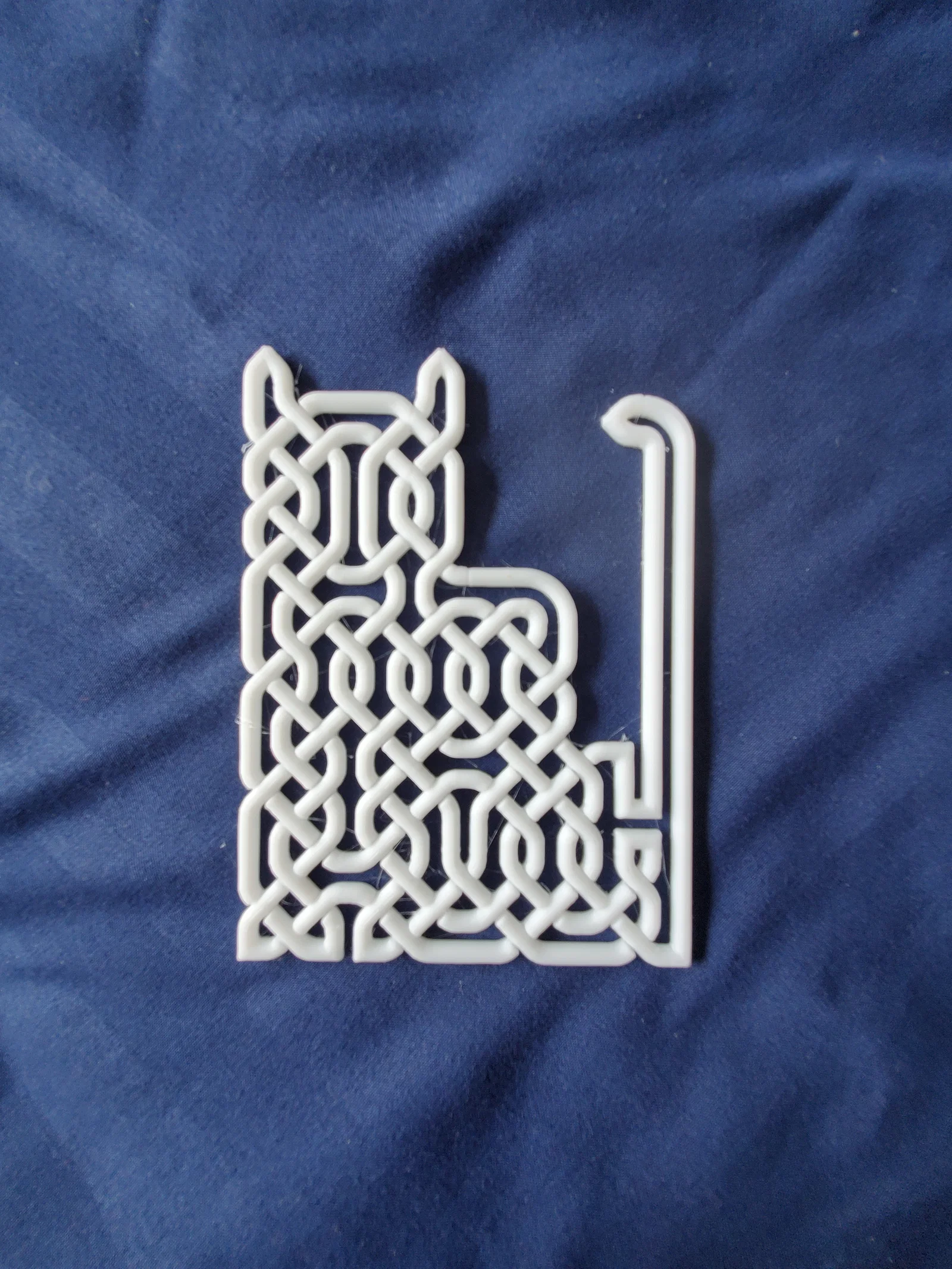

Mẫu “Celtic Knot Cat” ở hình đầu tiên là ví dụ về kiểu thiết kế bạn có thể làm với các tile này. (File .stl cũng đã được kèm trong bộ file.)

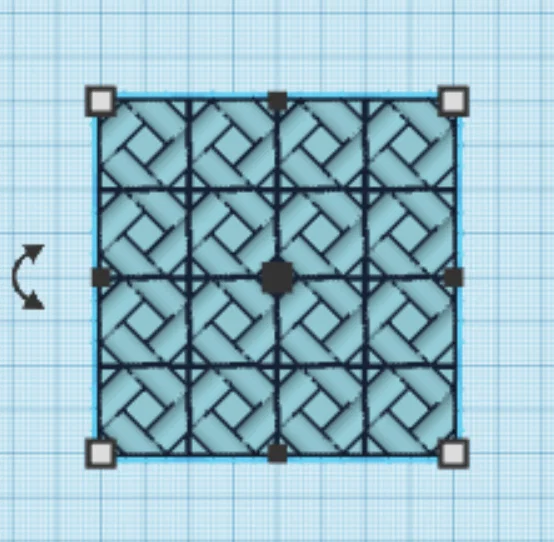

Hình thứ hai là ảnh chụp màn hình một mảng 4x4 của “Celtic Knot Tile (31)”, cho ra hoạ tiết kiểu “basketweave”.

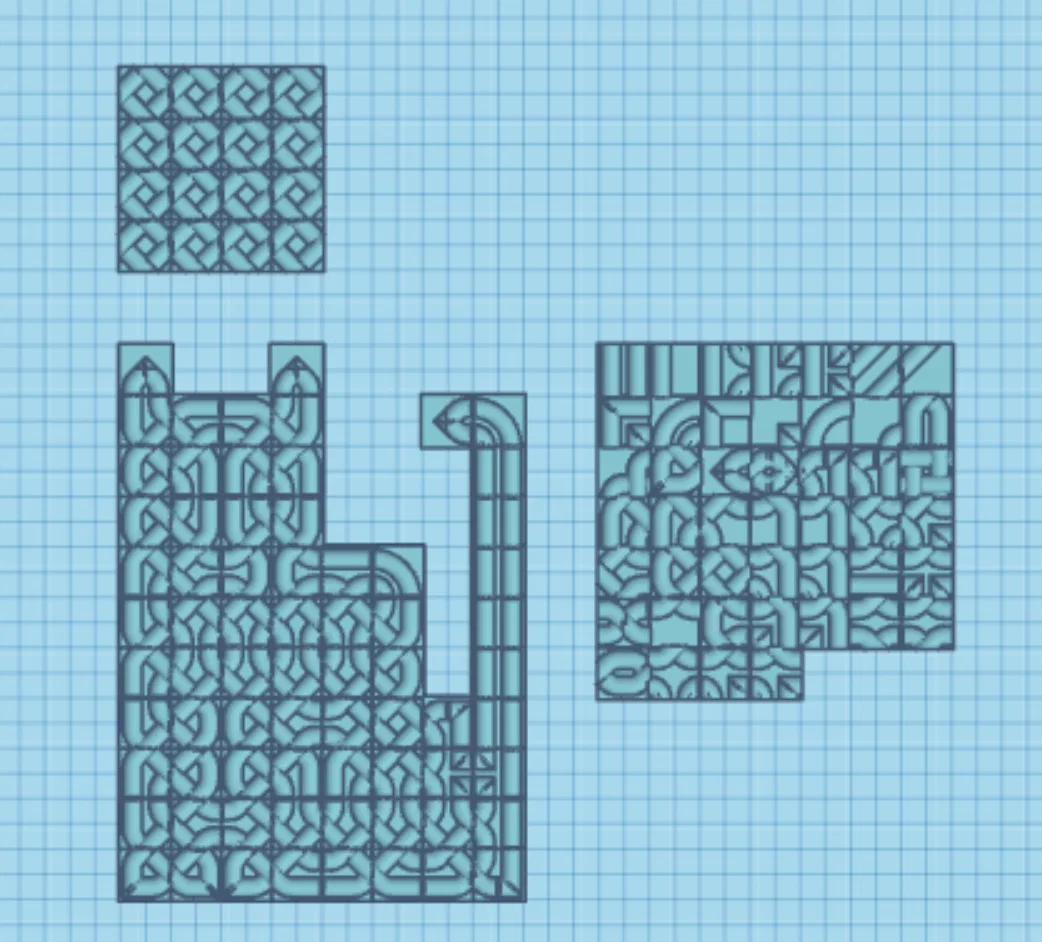

Hình thứ ba cho thấy cách mình bố trí workspace trong Tinkercad. Thiết kế con mèo ở bên trái, ví dụ basketweave ở phía trên, và bảng tile (palette) ở bên phải.

Cách dùng các tile này:

• Import tất cả tile vào phần mềm CAD bạn thích và sắp xếp thành một palette theo ý bạn.
• Nghĩ ra một thiết kế Celtic knot (mình dùng bút chì và giấy kẻ ô) sao cho phù hợp với tính chất lưới ô vuông của các tile này. (Làm quen rồi sẽ dễ hơn.)
• Trong CAD, copy và đặt (xoay, mirror khi cần) từng tile vào một dạng mosaic khớp với bản vẽ (hoặc theo ý tưởng của bạn). Nhớ canh cho chúng thẳng hàng với nhau.
• Khi đã ưng ý, export để đem đi in.

Mỗi tile có một phần đế (base). Độ dày của đế tỉ lệ theo kích thước tile. Nếu bạn scale đồng đều tile về 20x20mm thì phần đế dày 5mm. Bạn có thể bỏ phần đế trong slicer bằng cách “nhấn” model chìm xuống baseplate. Lúc đó chỉ còn phần knotwork được in ra. Hình đầu tiên minh hoạ kết quả sẽ trông như vậy.

Một vài mẹo để làm trong Tinkercad:

• Import toàn bộ tile vào một workspace mới. Workspace nên để đơn vị millimeters.
• Scale tile về 20x20mm. (Khi import vào thường đã đúng kích thước này.)
• Sắp xếp các tile thành một palette. Canh chúng thẳng hàng với nhau và với lưới (grid) của workspace.
• Dùng “copy-paste” (ctl-c, ctl-v) hoặc “duplicate” (ctl-d) để nhân bản một tile, rồi dùng “shift-” để đẩy từng bước vào đúng vị trí trong thiết kế. (Nếu dùng "copy-paste" thì dùng bước 1mm. Nếu dùng “duplicate” thì dùng bước 2mm. Chọn một cách rồi làm nhất quán.)
• Tạo group các tile để dùng cho những đoạn lặp lại.

Phần nâng cao (tuỳ chọn):

Trong bộ file có “Celtic Knot Primitive.zip”. File này chứa các mảnh primitive mà mình dùng để tạo ra những tile chính. Bạn cứ thoải mái dùng theo cách bạn muốn.

Đây là link tới workspace Tinkercad của mình cho phần này. Copy lại rồi nghịch cho vui.

https://www.tinkercad.com/things/j247wTF8yev-celtic-knot-components-and-primitives
