Vỏ AWTRIX (AWTRIX ENCLOSURE) dùng nam châm 8mm
Phiên bản vỏ AWTRIX ENCLOSURE dựa trên diffuser của peaberry cho đồng hồ IoT AWTRIX (ESP8266). Dùng nam châm 8mm để gắn faceplate, kèm file .DXF cho phần cắt. Thiết kế in nguyên khối dài ~35cm.
Mô tả

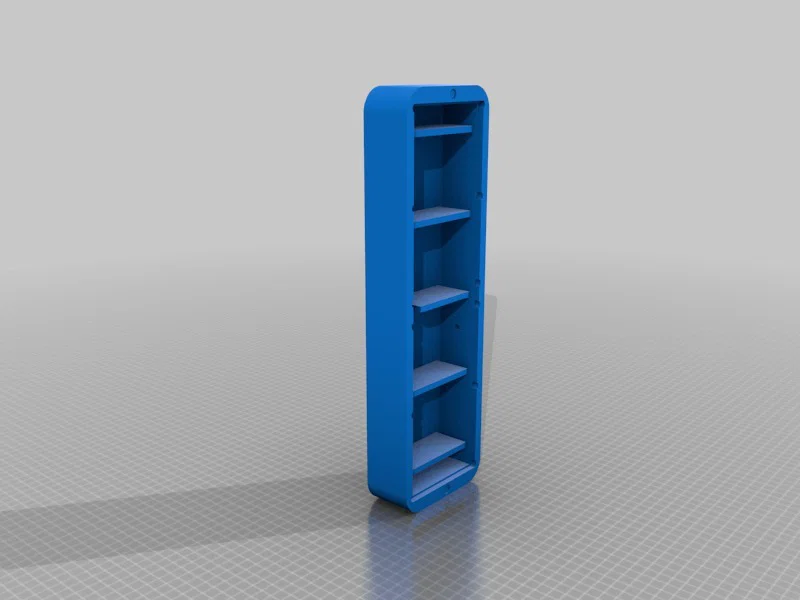

Đây là phiên bản vỏ (enclosure) AWTRIX của mình, dựa trên diffuser của peaberry:
https://www.thingiverse.com/thing:1903744
AWTRIX là một chiếc đồng hồ IoT chạy trên ESP8266 rất hay, có nhiều tính năng. Bạn nên xem website liên quan tại:

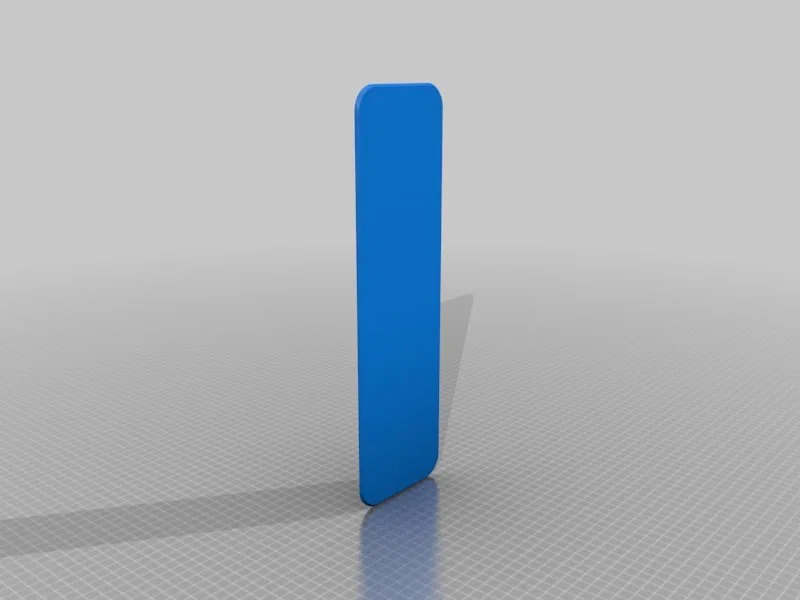

Vỏ này dùng nam châm 8mm để giữ/móc mặt trước (faceplate).

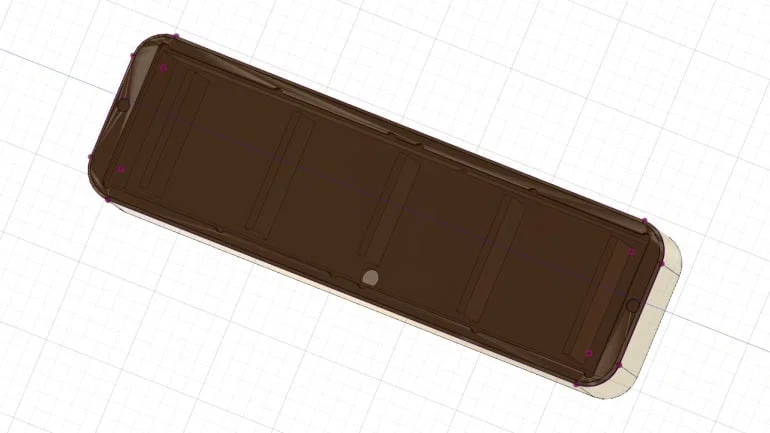

Mình có cung cấp bản vẽ (schematics) cho dụng cụ cắt dưới dạng file .DXF.
Print Settings
Printer Brand:
Stratasys
Printer:
F370
Rafts:
No
Supports:
Doesn't Matter
Resolution:
0.18
Infill:
Sparse
Filament: SSYS PC-ABS Black
Notes:
Mẫu này được thiết kế để in nguyên khối (one piece), tuy nhiên dài khoảng 35cm, nên nếu máy in của bạn không có bàn in đủ lớn thì có thể cân nhắc cắt đôi để in.
Post-Printing =============
Gắn nam châm 8mm vào phần vỏ và vào faceplate để có thể gắn/dính hai phần lại với nhau.
Category: DIY
