Testudor Adjustable Spool Holder xếp sát, stack chặt cho MMU

Mình cần một bộ spool holder cho không gian rất chật, còn hẹp hơn cả mặt bàn Ikea Lack. Mình cũng muốn một spool holder dễ thao tác, bắt vít xuống bàn được và không phí dù chỉ 1mm không gian.

Vậy nó hoạt động sao?

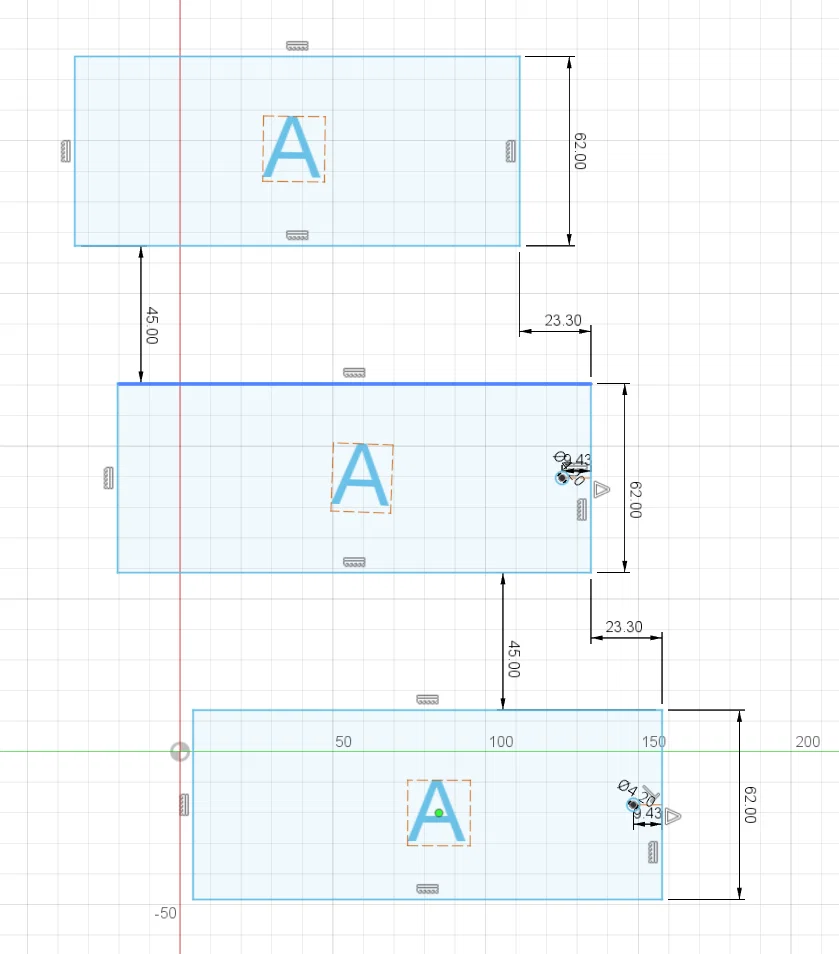

Bạn có thể canh các spool holder xếp từ góc trên trái xuống góc dưới phải – phiên bản A

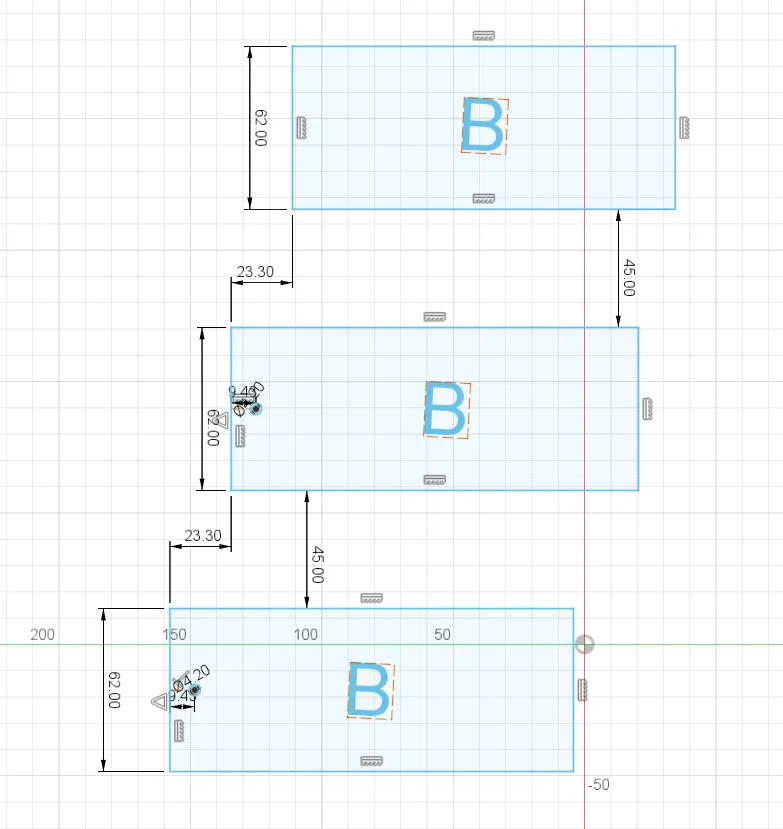

hoặc từ góc trên phải xuống góc dưới trái – phiên bản B, khoảng cách có trong ảnh.

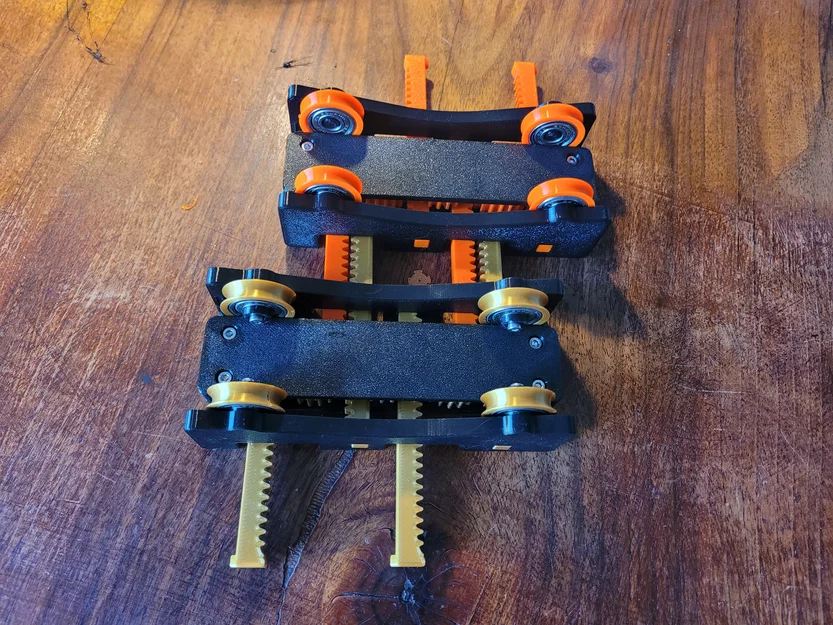

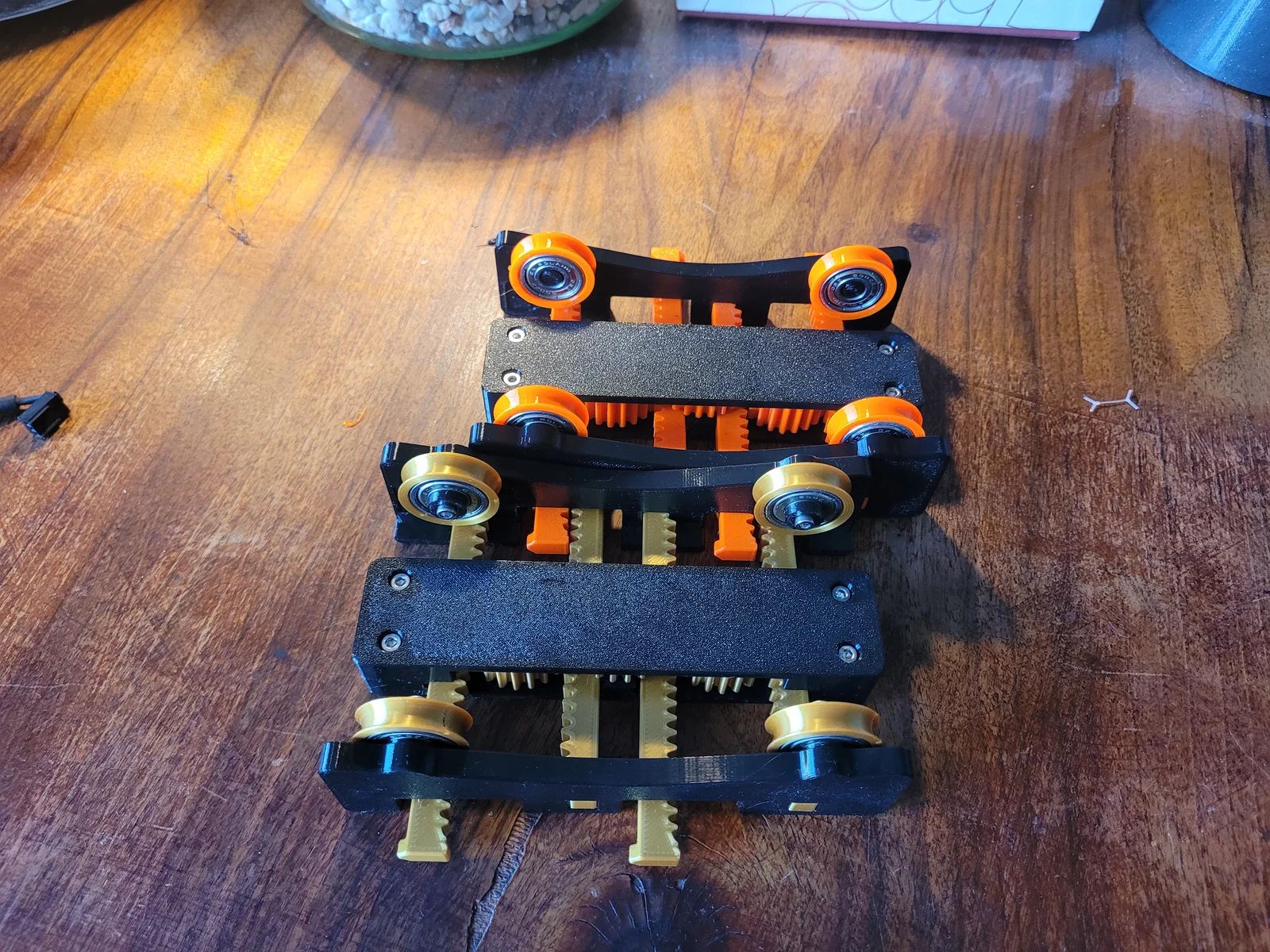

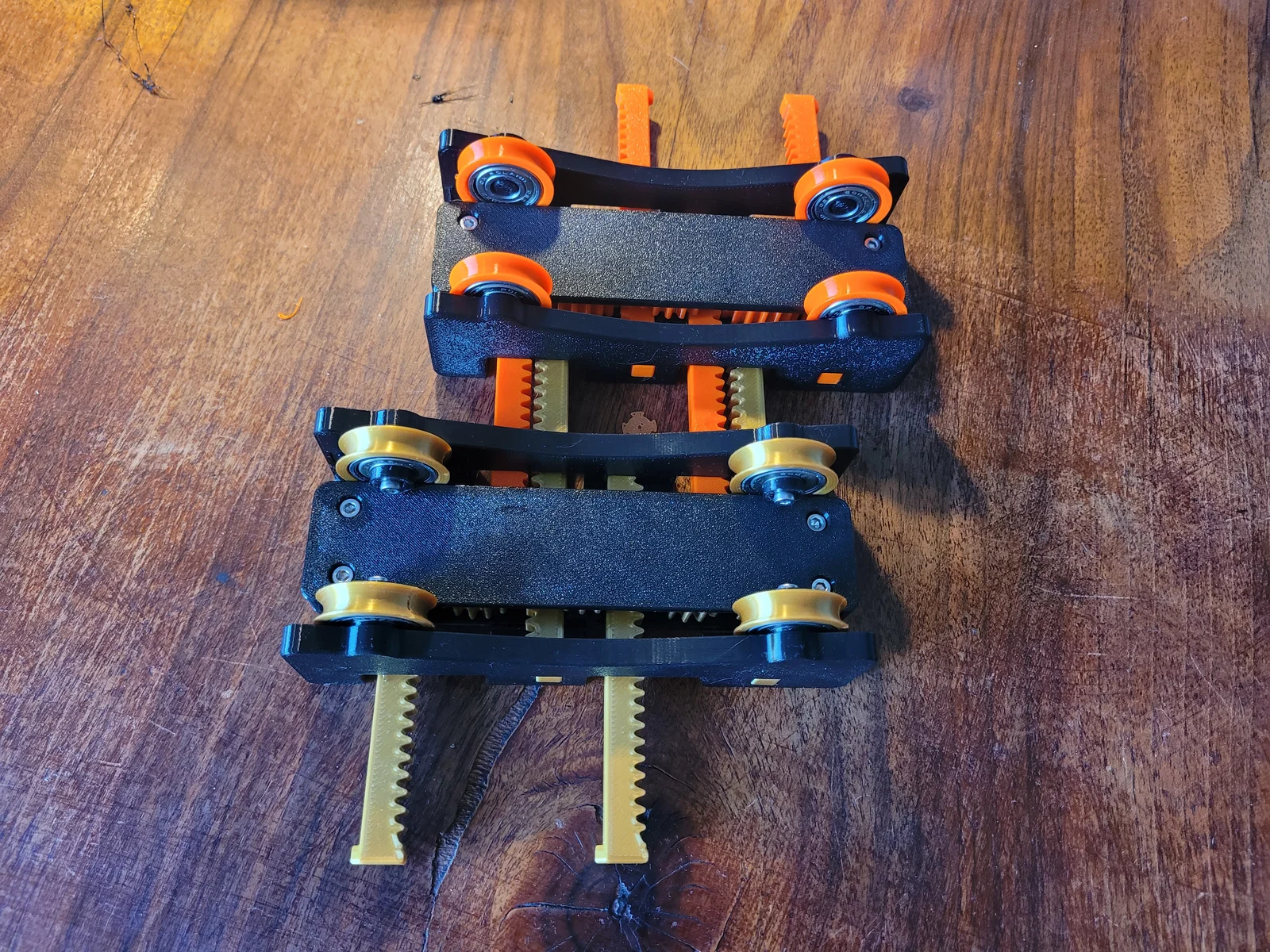

Như vậy các rack sẽ lọt vào phần hốc trên vách của spool holder kế bên và các spool holder vẫn giữ được toàn bộ dải chỉnh (adjustment range).

Spacing:

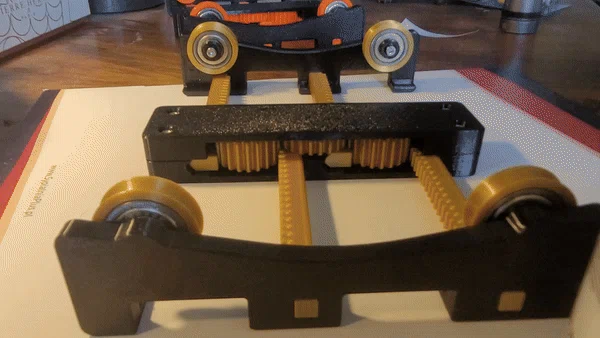

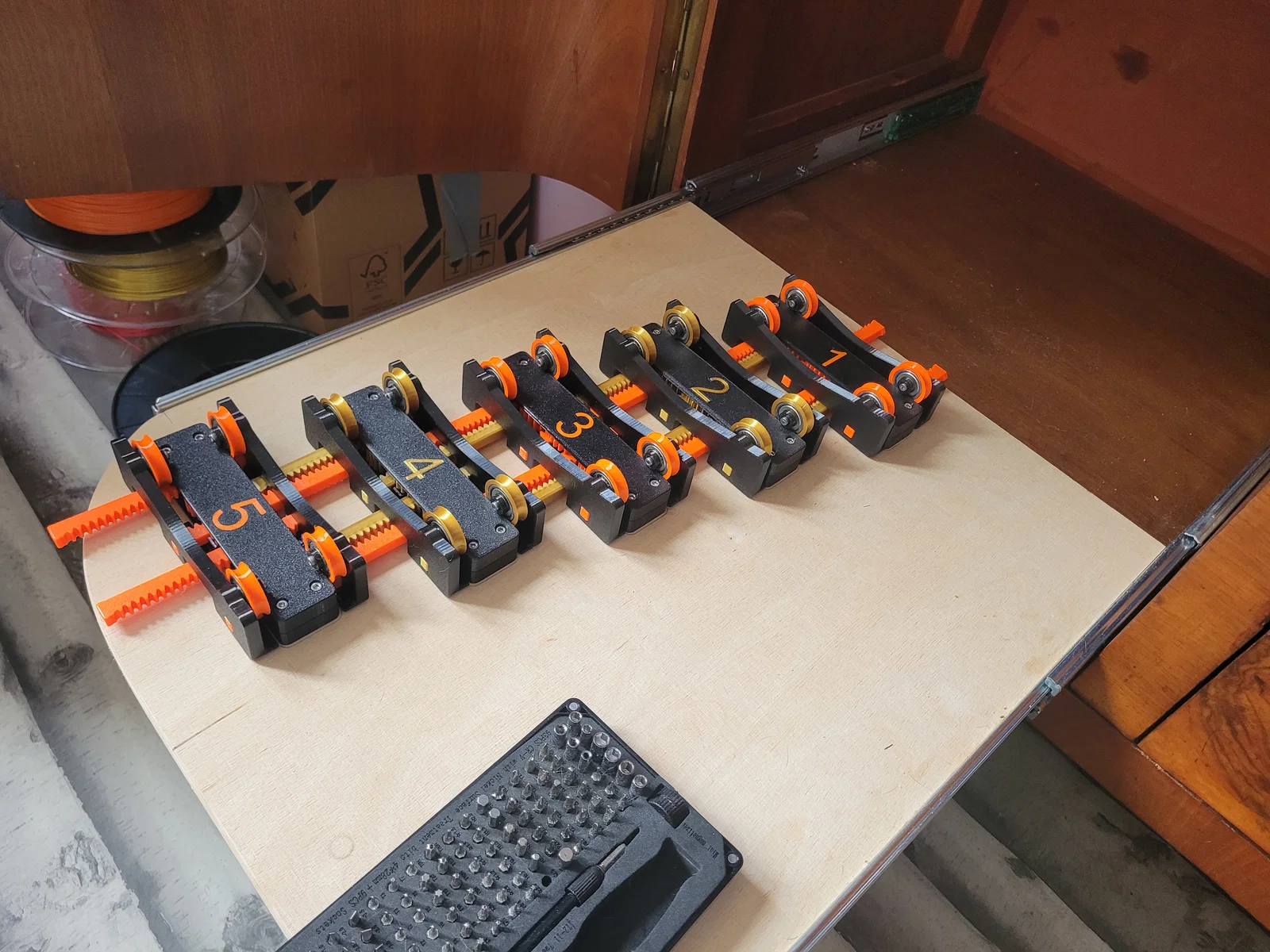

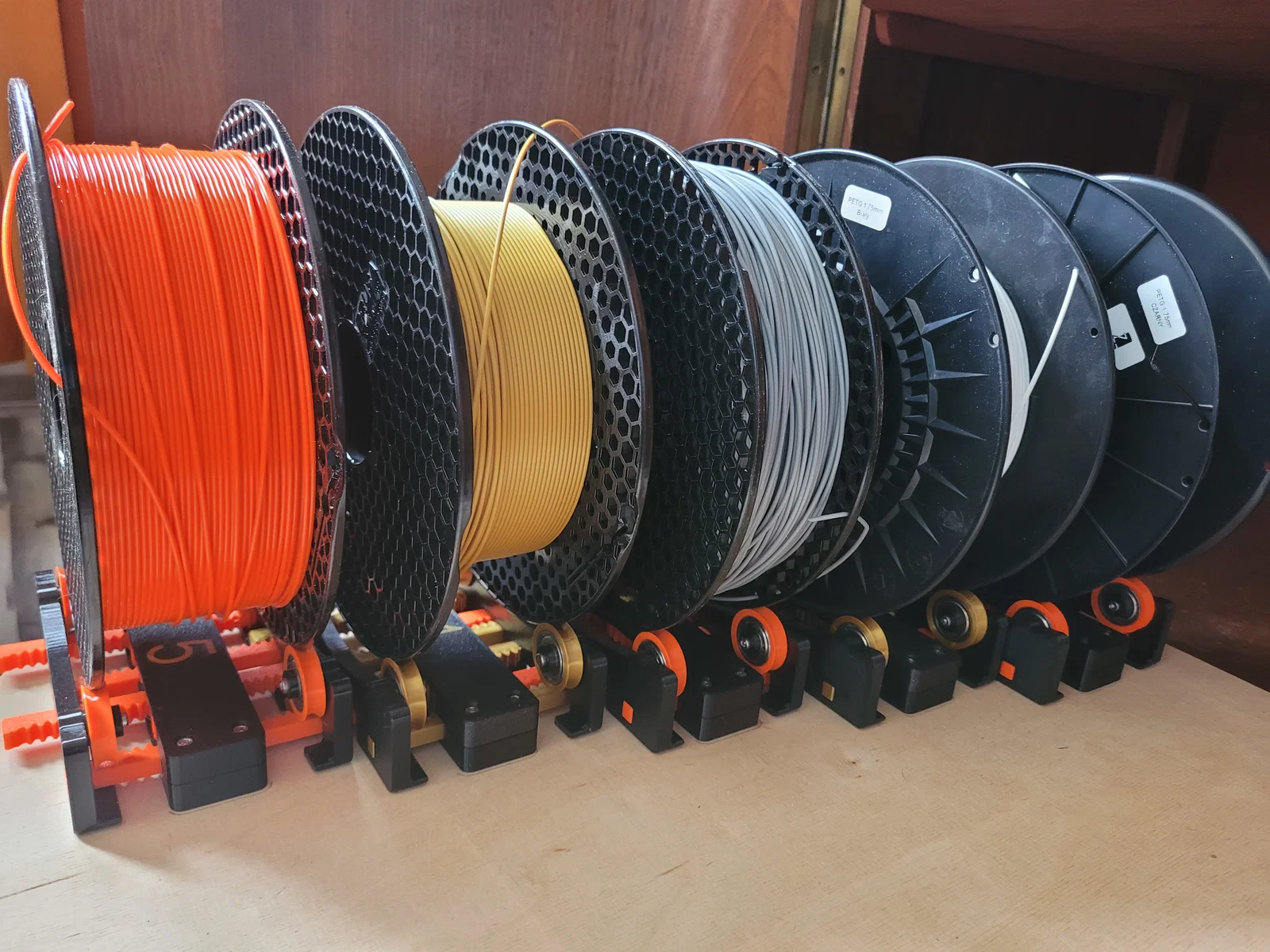

Khoảng hở tối thiểu cần giữa các spool holder (khi đóng hết) là 30mm, mỗi rack sẽ kéo ra tới 45mm. Với cấu hình đó, 5 spool holder chỉ cần 52cm chiều ngang và sẽ dùng được spool rộng 70mm cho mỗi spool holder (Prusa và đa số spool 1kg khác).
Với bàn Ikea Lack rộng 55cm thì spacing phù hợp là 45mm cho hai mép ngoài và 37.5mm giữa các spool holder.

Edit:
Thêm topplate có đánh số cho MMU printing (dọc và ngang) ở định dạng 3mf
Thêm guide spacers + alignment tools.

Other parts:
9x 608 bearings
4x vít M3x10 hoặc ngắn hơn cho roller blockers (tự ren / self tapping)
4x vít M3x16 và ê-cu cho thân (body)
2x vít gỗ M4 để cố định xuống bàn

Print and assembly:
Đừng trộn đáy (bottom) và sidewalls loại A với các biến thể B, vì 2 phiên bản này dùng cho hai hướng xếp khác nhau.
Dùng 4x vít M3x16 cho main body thay vì M5
Dùng PLA cho máy in đã tune tốt; PETG có độ co rút 0,3–0,8% có thể làm các part không khớp như thiết kế, roller blockers là một cách để giảm ảnh hưởng này.
In racks với độ dày 3 walls.
Mình đã thêm file alignment guides.3mf với nhiều tùy chọn spacing khác nhau. In 4 cái theo spacing bạn chọn và đặt chúng dưới các rack khi các spool holder đang đóng hoàn toàn.
