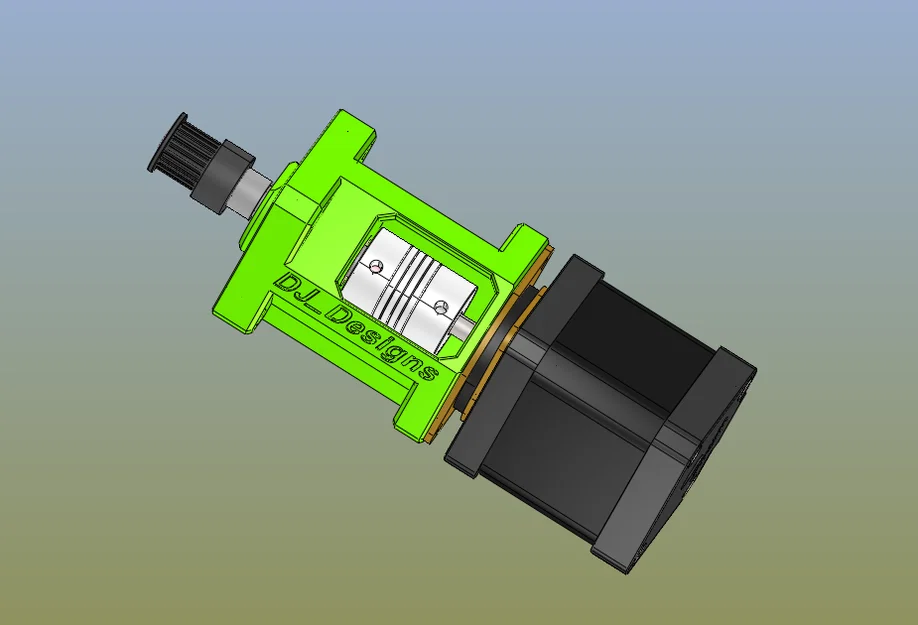

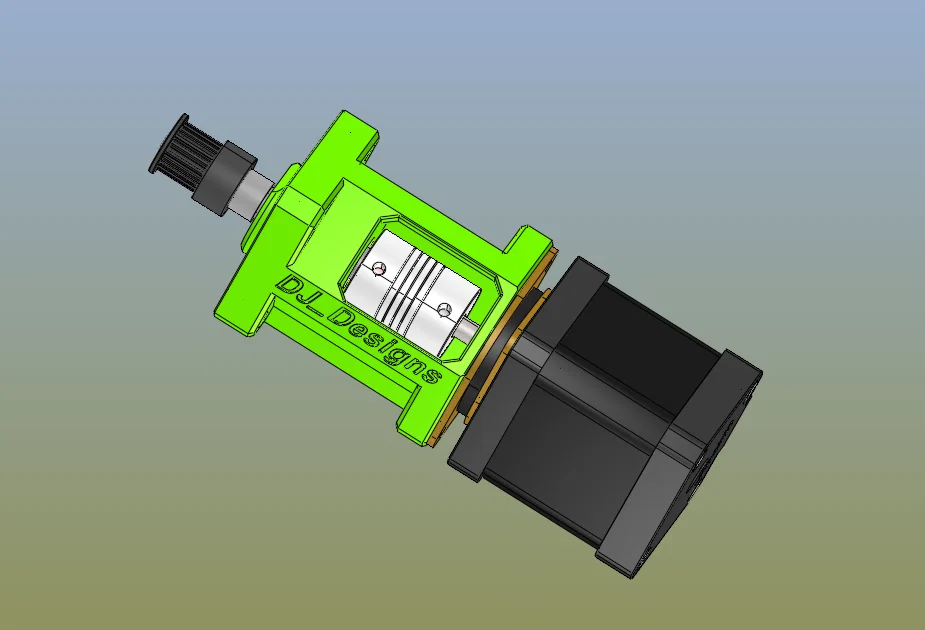

Motor Decouple-Damper (Bộ tách & giảm rung cho motor)

Vai (shoulder) lớn của pulley từ mỗi hãng có chiều cao khác nhau, nên mình buộc phải làm nhiều phiên bản khác nhau cho ngàm L. Vì vậy bạn đo pulley của bạn rồi chọn đúng ngàm.
và ngàm R đã được chỉnh lại 0.2

BOM
1 pcs trục D ø5x55 (mài bớt 5mm từ trục 60mm hoặc cứ để 60mm cũng được)
1 pcs trục D ø5x60 https://de.aliexpress.com/item/1005003428332649.html
4 pcs bạc đạn 695zz
4 pcs shim 1mm ID5 OD8
1 pcs shim 6mm ID5 OD10
2 pcs spring coupler 2x ID5 OD19-L25 ( quan trọng: ID5 ở cả hai đầu )
2 pcs stepper damper
8 pcs M3x40 (bản cũ là 35) (lắp vào motor plate của Ratrig)
4 pcs M3x10 (lắp damper)
4 pcs M3x6 (damper-motor)
8 pcs heat insert M3x6
4 pcs long đền M3

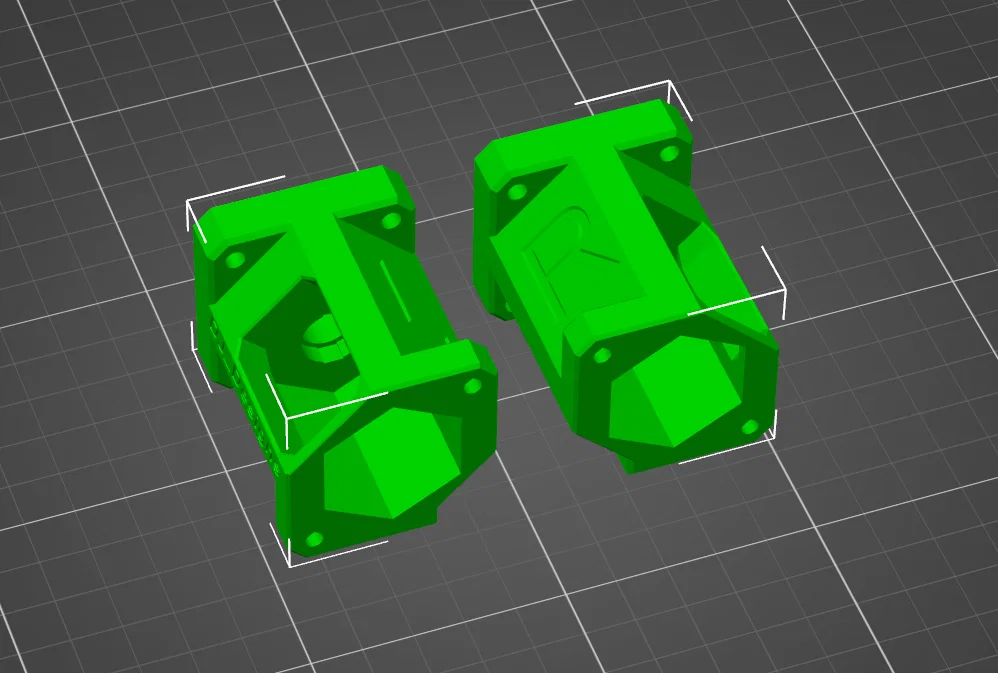

in chúng

Không cần support

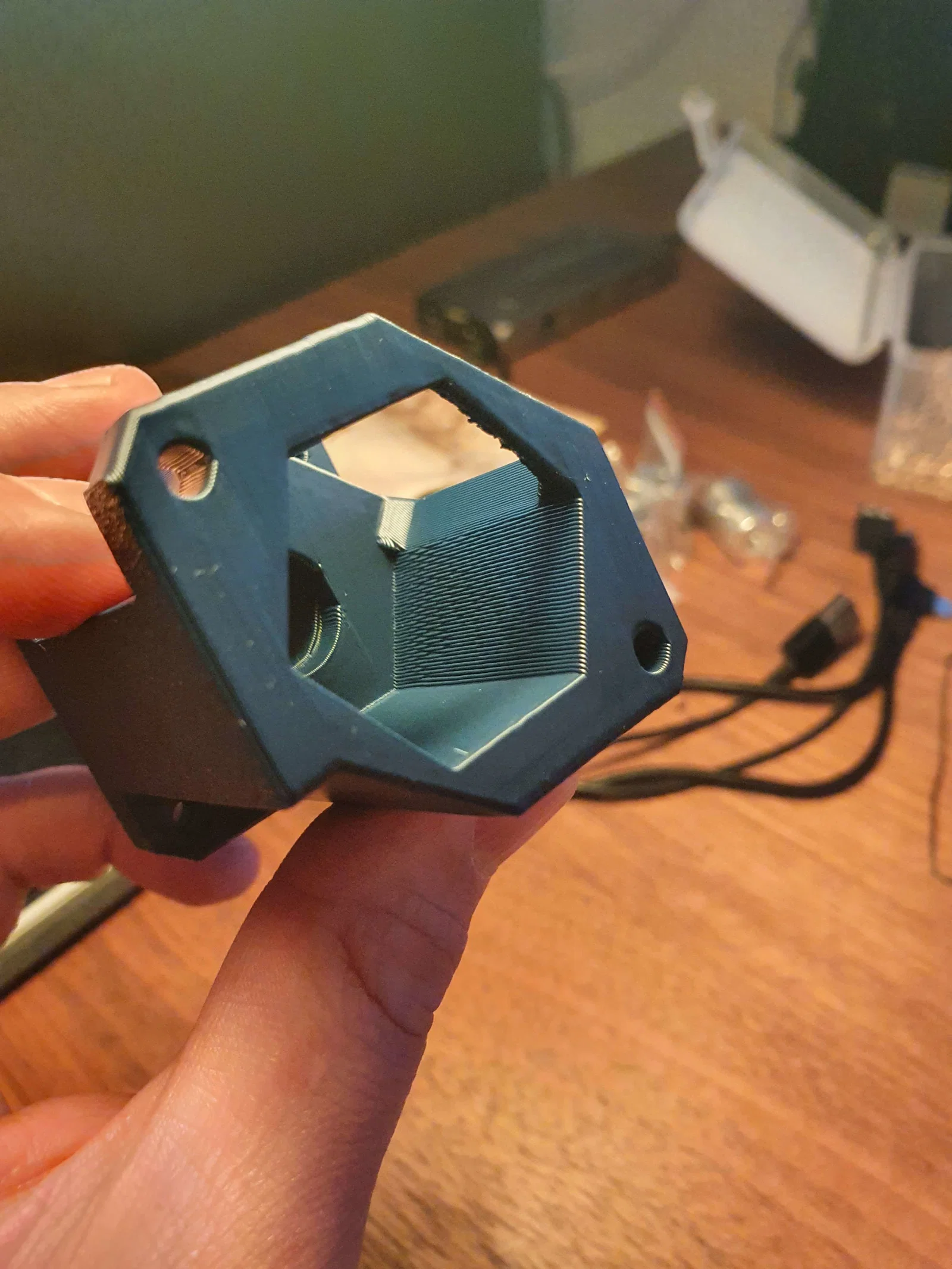

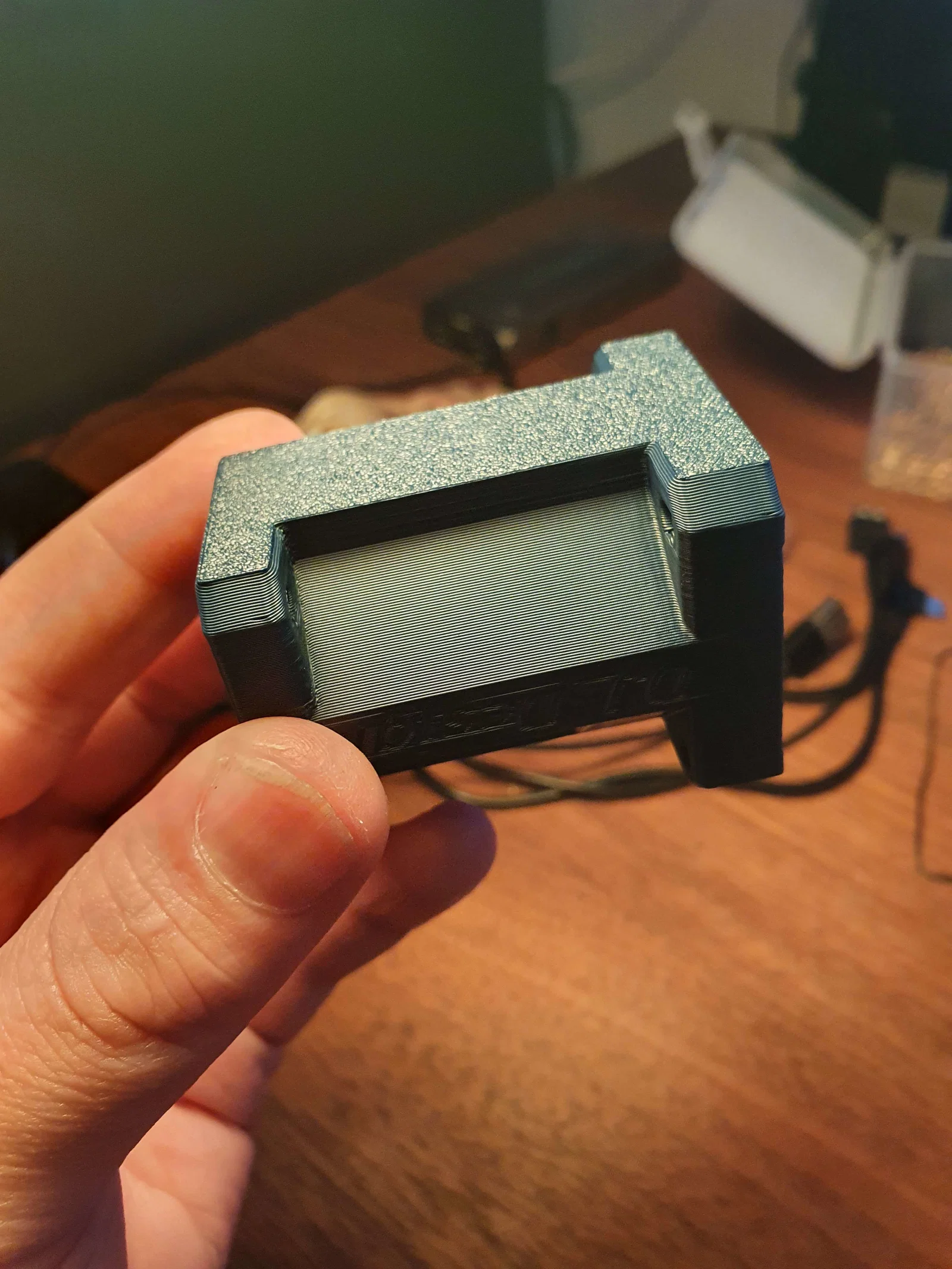

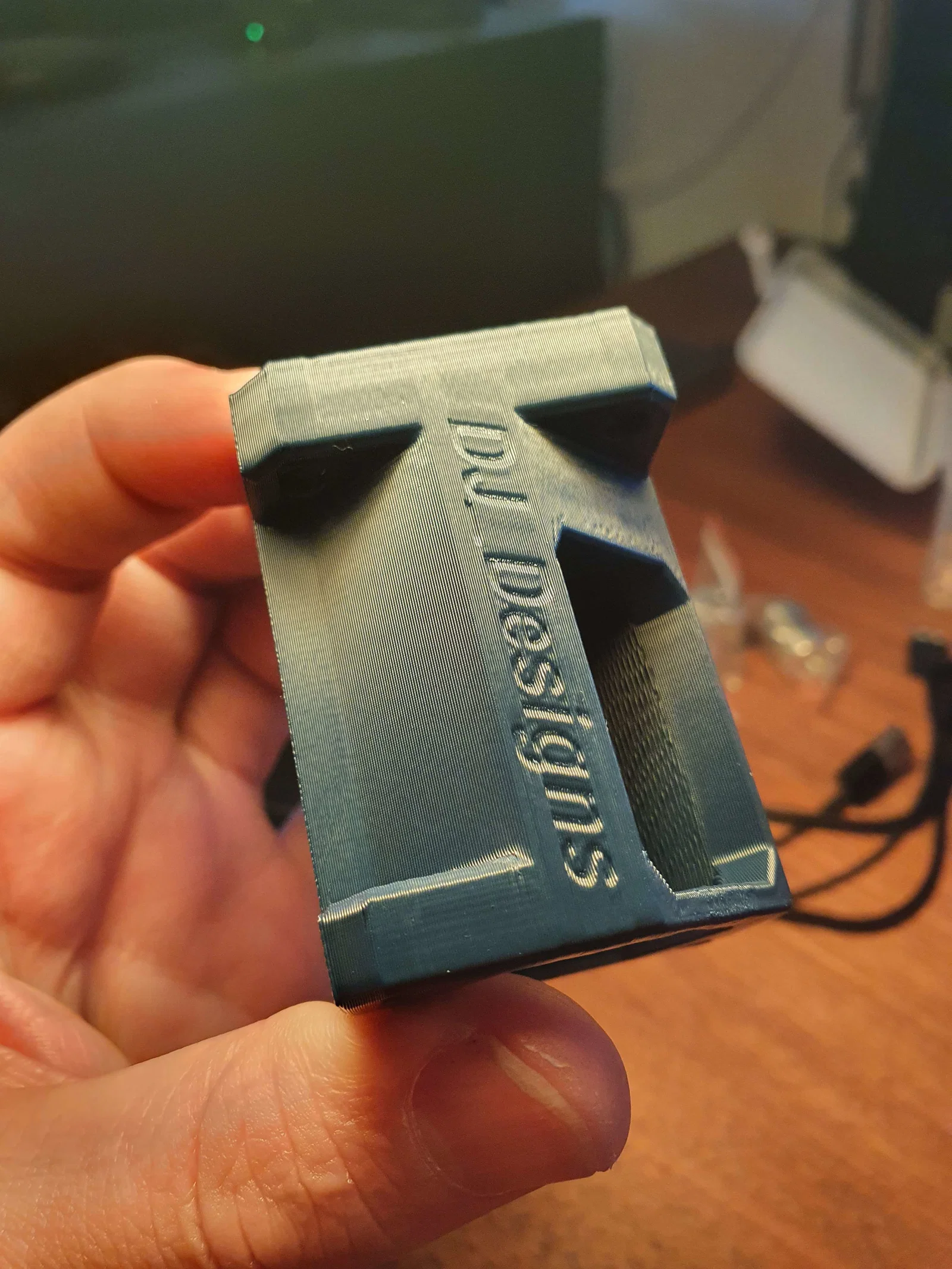

chuẩn bị các món

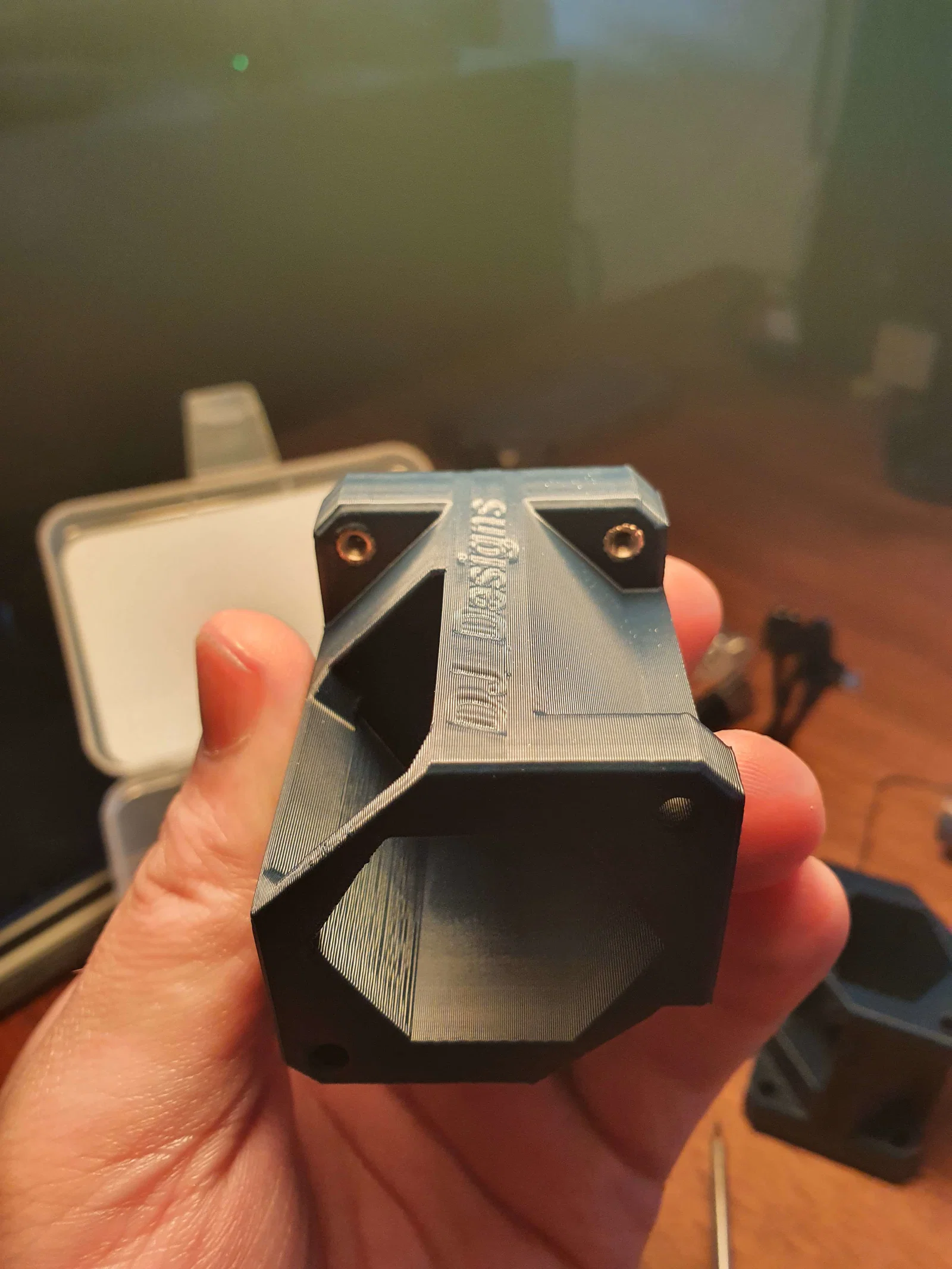

1. chỉ 4 lỗ phía trên mới cần insert
2. quan trọng là phải lắp insert từ phía đối diện với mặt trên
   (để phần in chịu lực tối đa)
3. lấy một con ốc M3 dài hơn, luồn qua các lỗ phía trên
4. vặn heat insert vào ốc M3
5. hơ nóng bằng bật lửa hoặc mỏ hàn
6. kéo insert vào đúng vị trí


hướng dẫn lắp ráp

1. ép bạc đạn vào chi tiết
2. lắp trục D với 1 shim 1mm ở mỗi đầu
3. đặt pulley lên trên R ----- và với L thì đặt shim 6mm rồi đặt pulley lên trên
4. đặt spring coupler ở phía dưới
5. giữ cụm lại nhẹ nhàng trong lúc siết các ốc nhỏ vào trục D
6. bắt damper vào motor (xuyên qua 2 lỗ Ø3.5) bằng ốc M3x6
7. bắt cụm vào damper bằng ốc M3x10 và long đền
8. siết con ốc nhỏ trên spring coupler vào trục motor
9. bắt toàn bộ cụm lên máy in

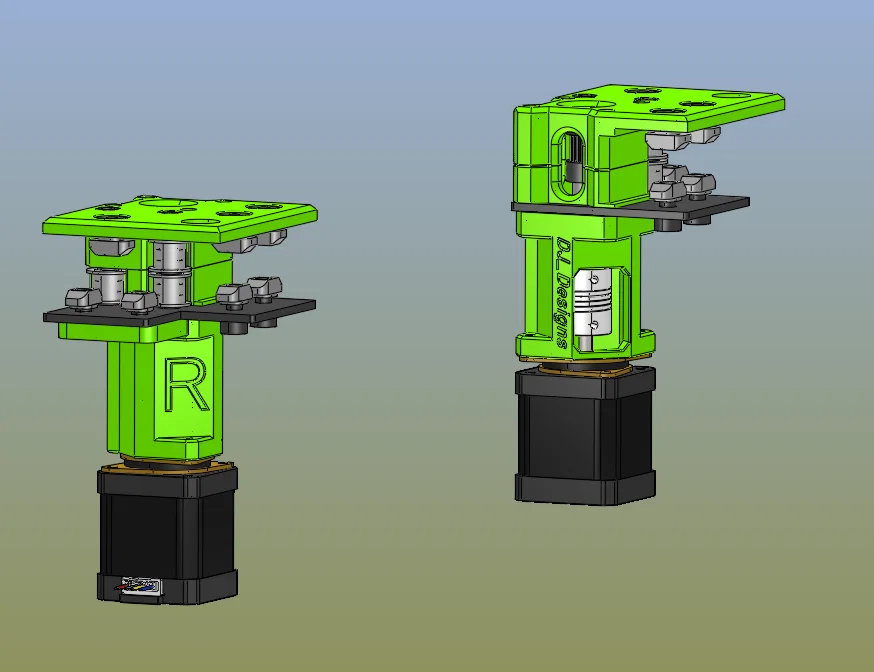

                                                                                L Assembly

                                                                                R Assembly

Một hiệu ứng phụ hay là nó tự canh pulley của motor lên đúng cao độ cho đường đi của belt

Đây là video khi đã lắp lên máy

https://www.youtube.com/shorts/xXyZ0F98PXg

Nếu bạn thích thiết kế này thì mời bạn ủng hộ mình một ly cà phê nha :-)
